供配电系统的设计规划需要电工人员先对供电等级、配电方式进行考虑，然后对用电负荷进行计算，估计出负载的用电负荷范围，再根据计算结果和安装需要选配适合的供配电器件和线缆。

下面以楼宇供配电系统为例，介绍供配电系统规划设计需要考虑哪些项目。楼宇供配电系统就是将外部高压干线送来的高压电，经总变配电室降压后，由低压干线分配给各低压支路，送入低压配电柜，再经低压配电柜分配给楼内各配电箱，最终为楼宇各动力设备、照明系统、安防系统等提供电力供应，并满足人们生活的用电需要。

1.供电等级

楼宇供配电系统常会受供电安全性、可靠性以及环境因素、人为用电因素等诸多方面因素的影响。对于用电要求不高的普通楼宇供电，其供配电系统的结构较为简单，如图11-10所示，只要供配电线路中的导线、开关器件、变压器等高压部件的选择和连接安全合理即可。

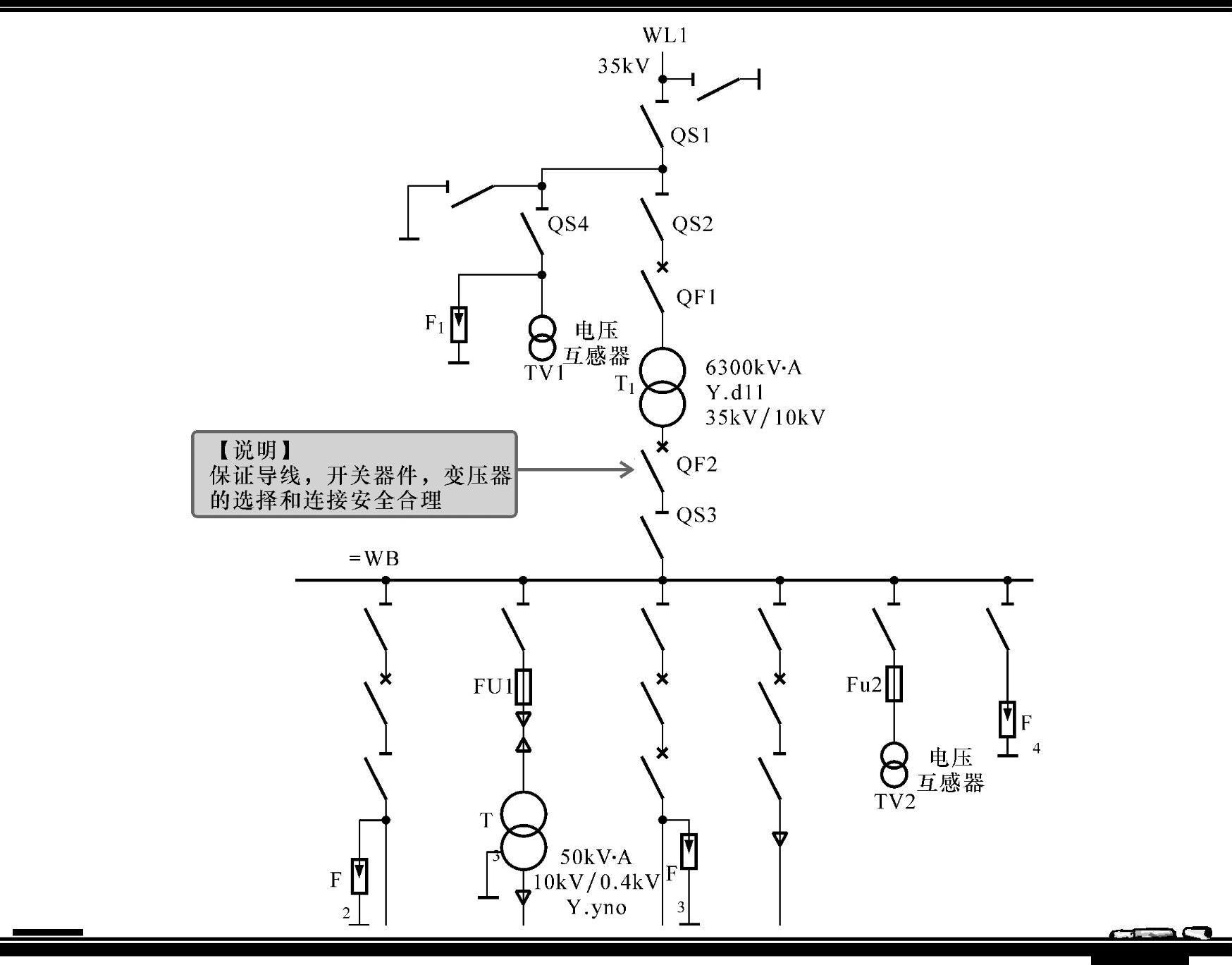

图11-10 用电要求不高的普通楼宇供配电系统

如果对于一些供电可靠性要求较高的楼宇供配电系统，则通常要确保有两条供电回路，如图11-11所示，而且最好每一条供电回路来自于不同的变电所。

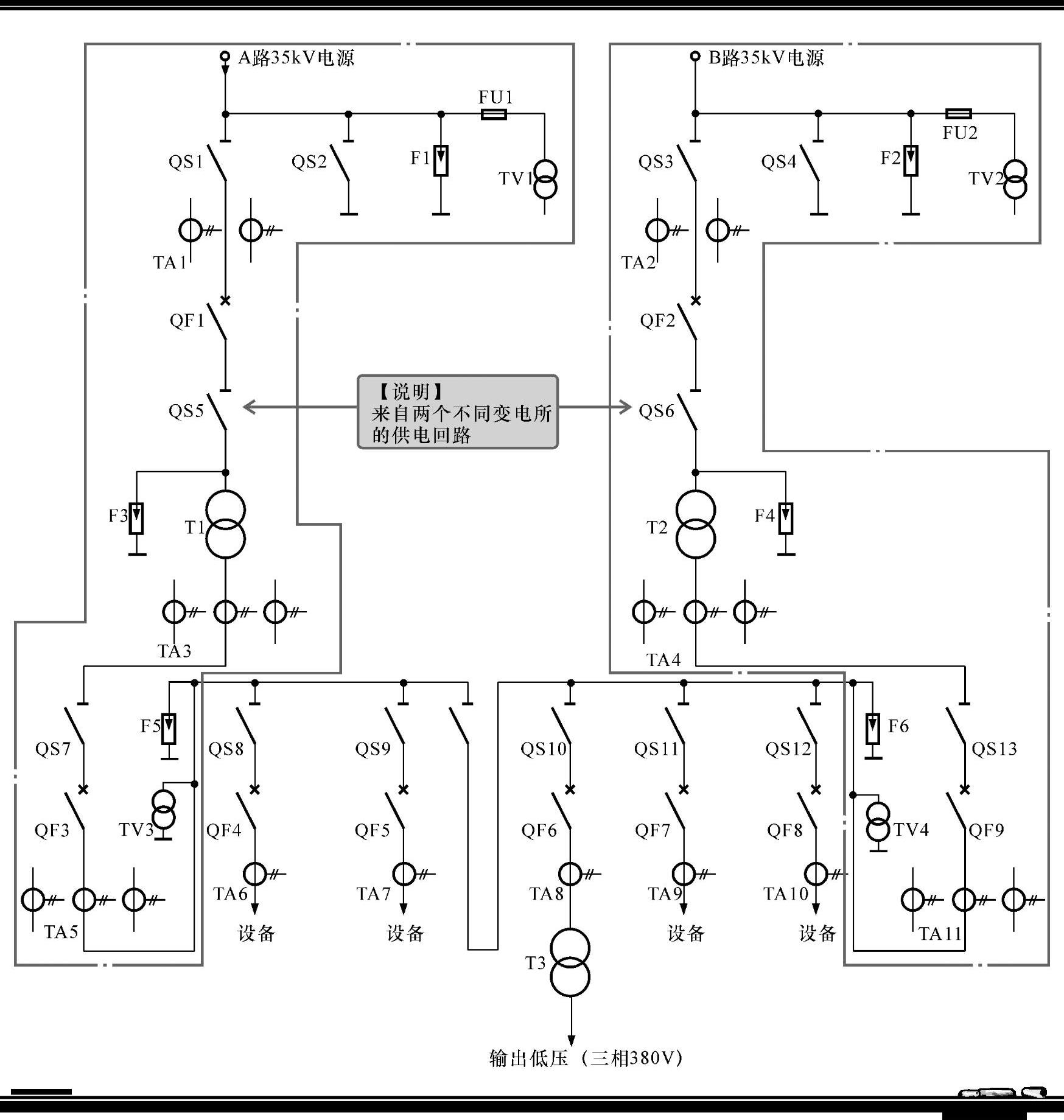

图11-11 供电可靠性要求较高的楼宇供配电系统

对于特别要求供电安全稳定的楼宇供配电系统，除了要有两条供电回路外，还需要有应急电源回路，以确保用电的绝对安全。图11-12所示为特别要求供电安全稳定的楼宇供配电系统。

2.配电方式

在配电方面，不同的楼宇结构和用电特性，也会导致配电方式上的差异。图11-13所示为多层建筑物结构的典型配电方式，在该配电方式上，低压支路送来的电压直接接入低压配电箱（低压配电柜），然后由低压配电箱直接分配给动力配电箱、公共照明配电箱以及各楼层配电箱，该供电配电连接方式多为混合式接线方式。

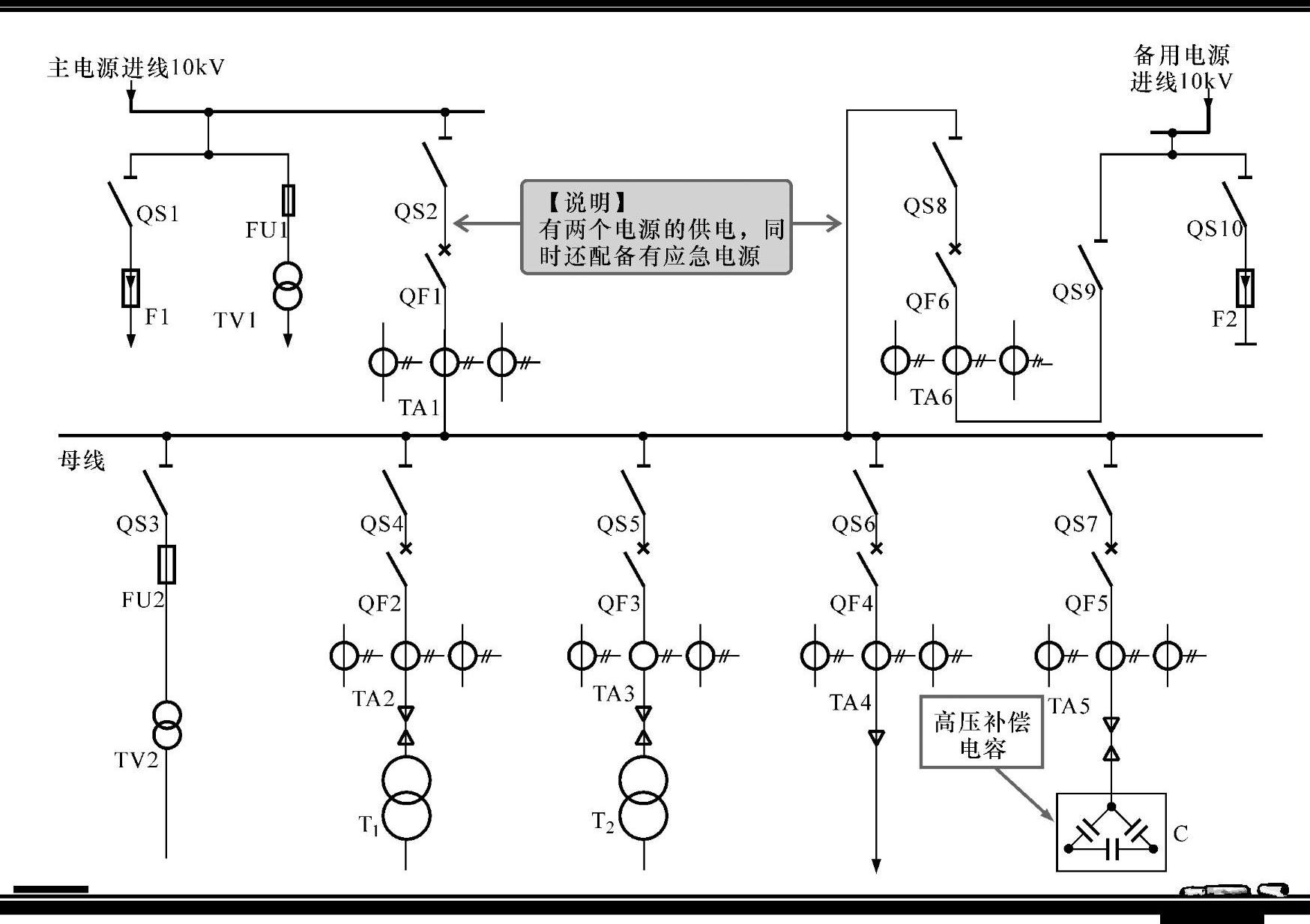

图11-12 特别要求供电安全稳定的楼宇供配电系统

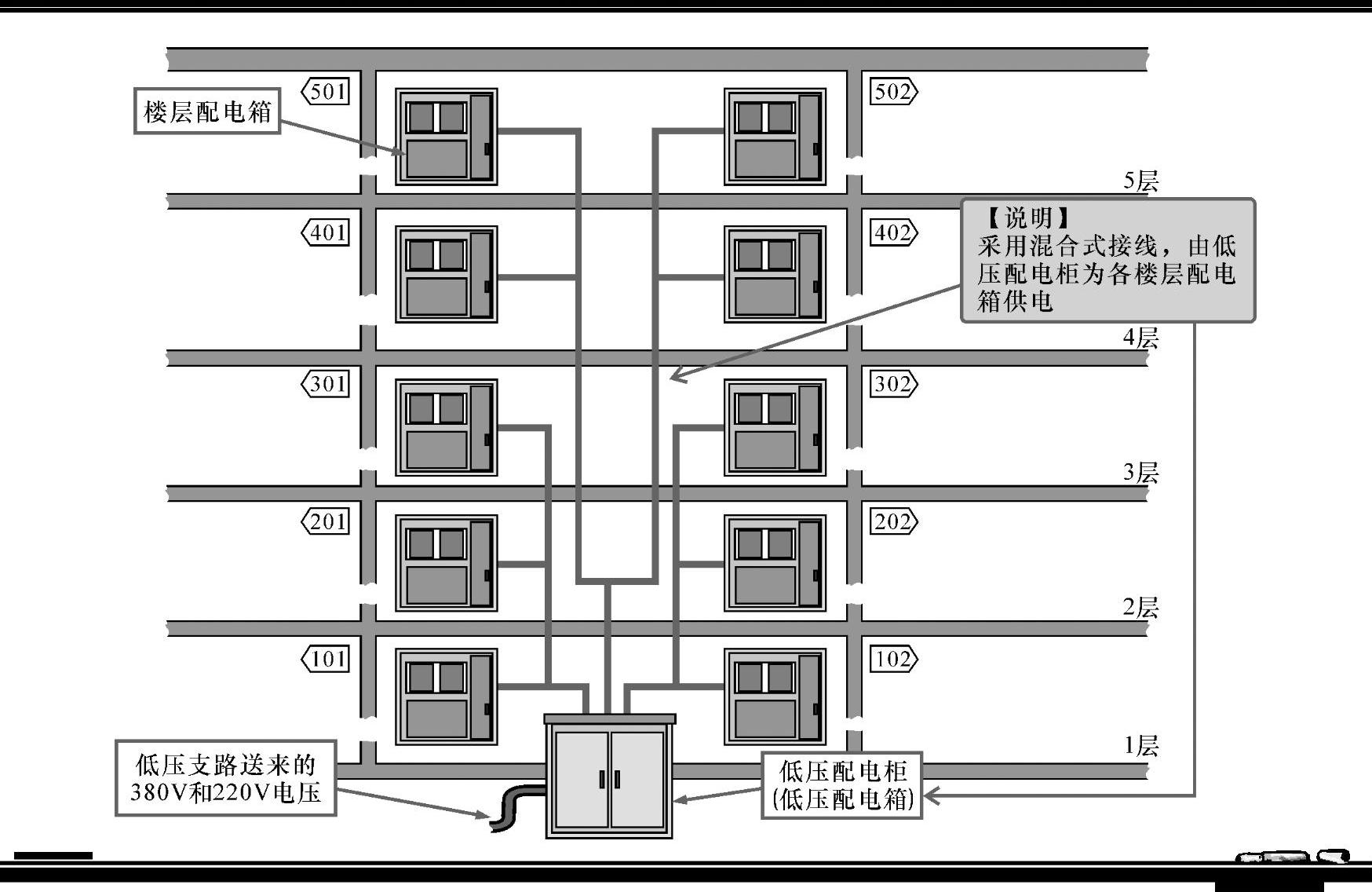

图11-13 多层建筑物结构的典型配电方式

如果是单元普通住宅楼，在配电方式上会以单元作为单位进行配电，既由低压配电柜分出多组支路分别接到单元内的总配电箱，然后再由单元内的总配电箱向各楼层配电箱供电。图11-14所示为多单元住宅楼的典型配电方式。(www.daowen.com)

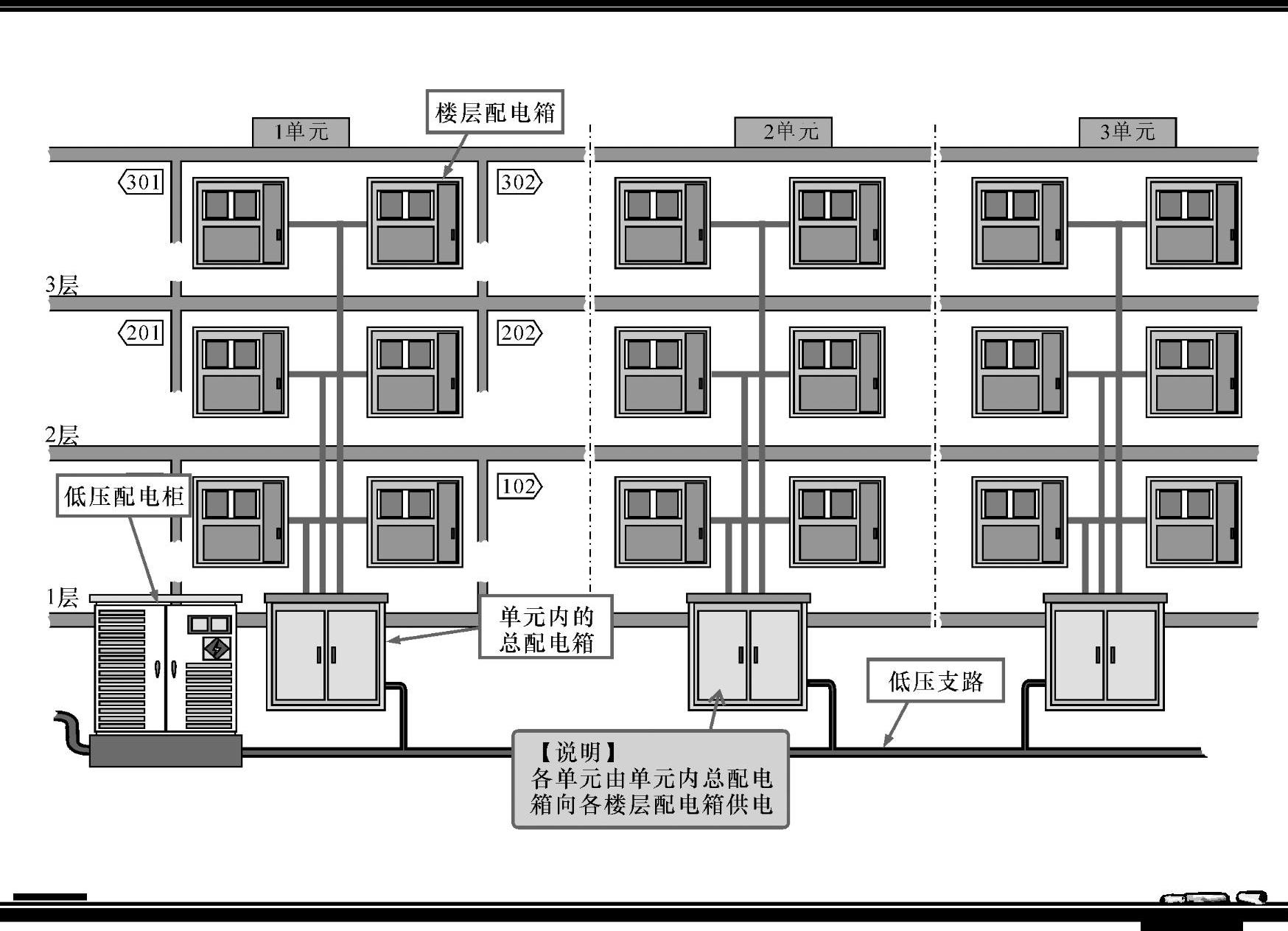

图11-14 多单元住宅楼的典型配电方式

如果是高层建筑物，在配电方式上会针对不同的用电特性采用不同的配电连接方式，如图11-15所示。用于住户用电的配电线路多采用放射式和链式混合的接线方式；用于公共照明的配电线路则采用树干式接线方式；对于用电不均衡部分，则会采用增加分区配电箱的混合配电方式，接线方式上也多为放射式与链式组合的形式。

3.系统用电负荷的计算

对楼宇供配电系统进行设计规划，需要对建筑物的用电负荷进行计算，以便选配适合的供配电器件和线缆。图11-17为楼宇供配电系统用电负荷的计算示意图。

以8层16户的建筑物为例，通常楼内单个住户的用电平均负荷为7A左右，那么该建筑物的所有住户用电负荷为7A×16=112A，由于住户用电时间和用电量不固定，因此所有住户用电负荷参考值为80A。

公共用电部分包括电梯、照明灯以及宽带、有线电视的电源，其用电负荷最高在9A左右。因此该建筑物的用电负荷在90～110A（三相用电）左右，单相用电负荷在35A左右。

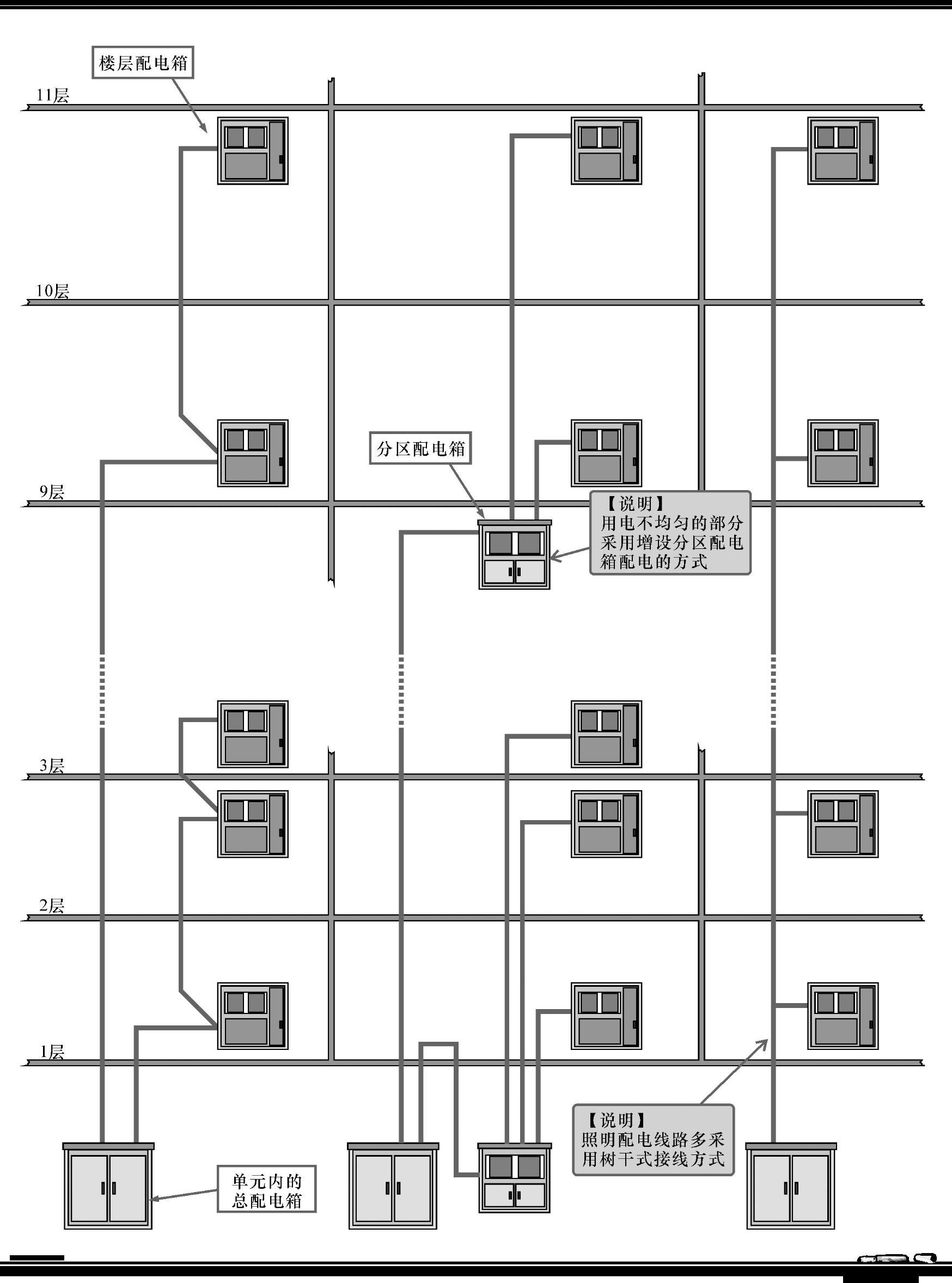

图11-15 高层建筑物的典型配电方式

【注意】

在实际配电时，对配电线路的连接方式主要可分为放射式、树干式、混合式和链式四种，如图11-16所示。基本线接方式很少有单独使用的，大多根据实际需求综合运用各种连接方式。

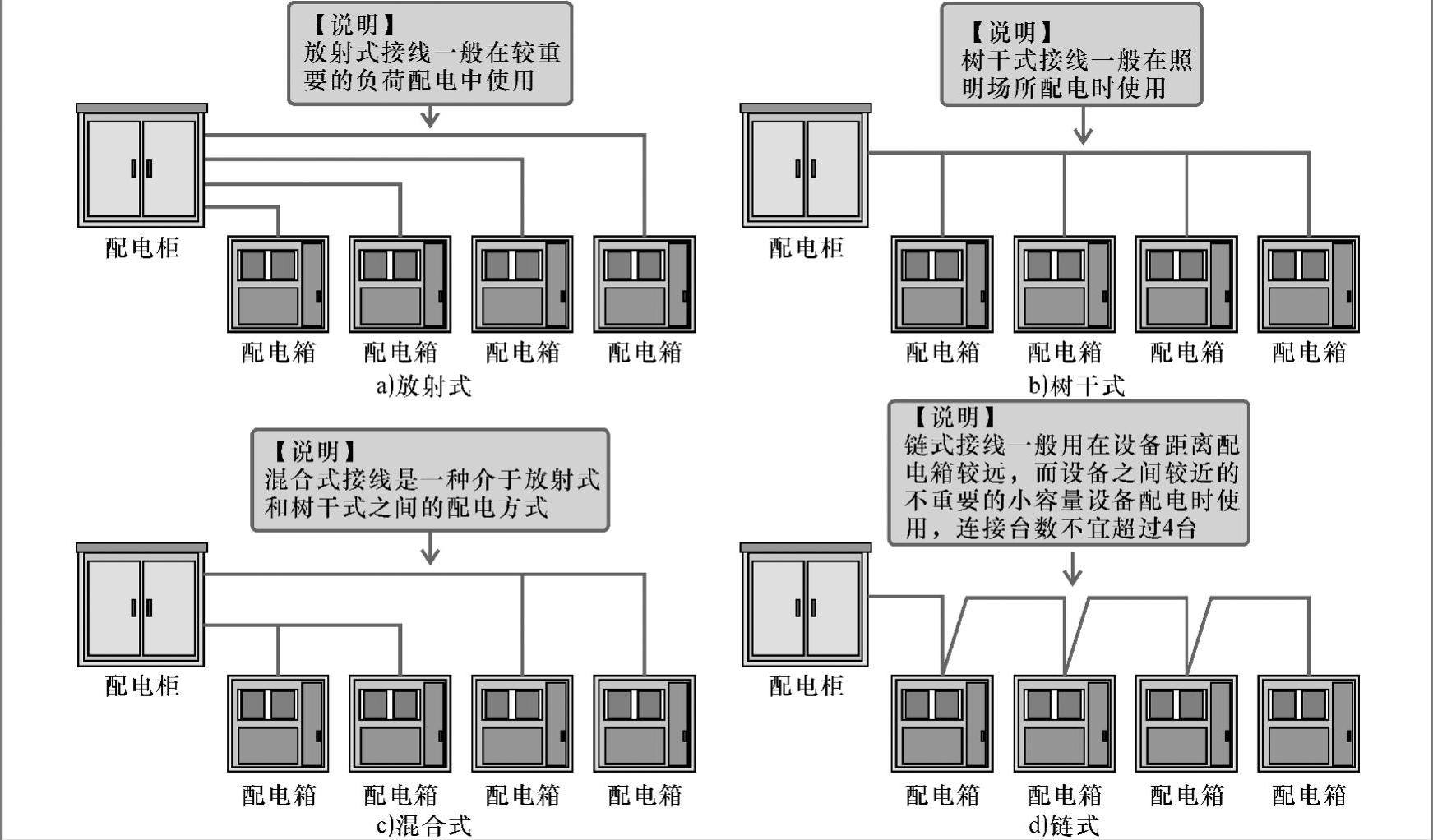

图11-16 配电网络基本接线方式

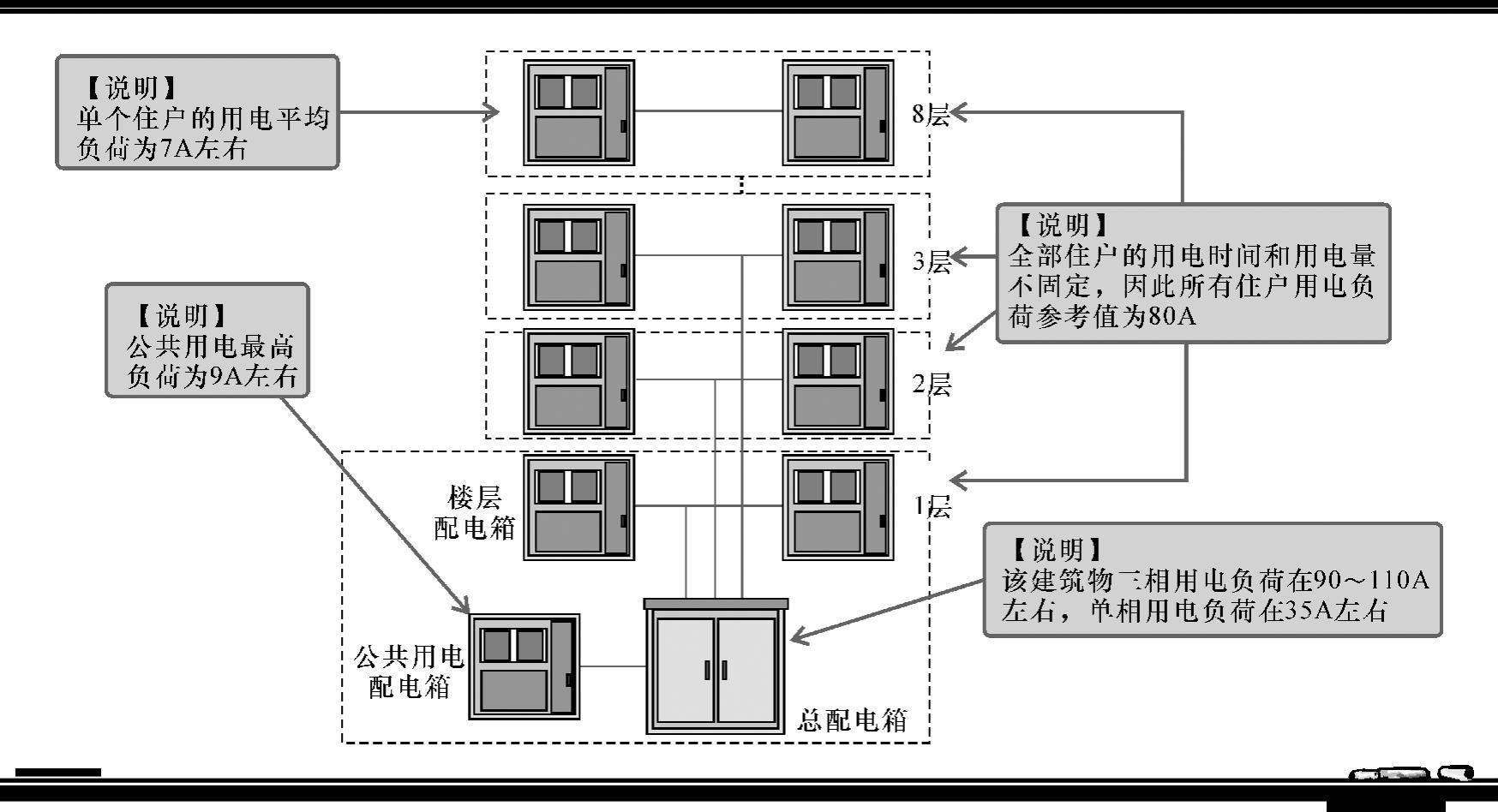

图11-17 楼宇供配电系统用电负荷的计算示意图
