供配电系统有超高压、高压和低压之分。超高压供配电系统用于远距离电力输送；高压供配电系统主要为市内大区域进行配电，保证各区域用电稳定、可靠；而低压供配电系统主要为小区域进行配电，如小区、楼宇等，保证区域内用电平衡、安全、稳定。应用在不同环境下的供配电系统，其采用的设备、电气部件和线路结构也有所不同。

1.高压供配电线路

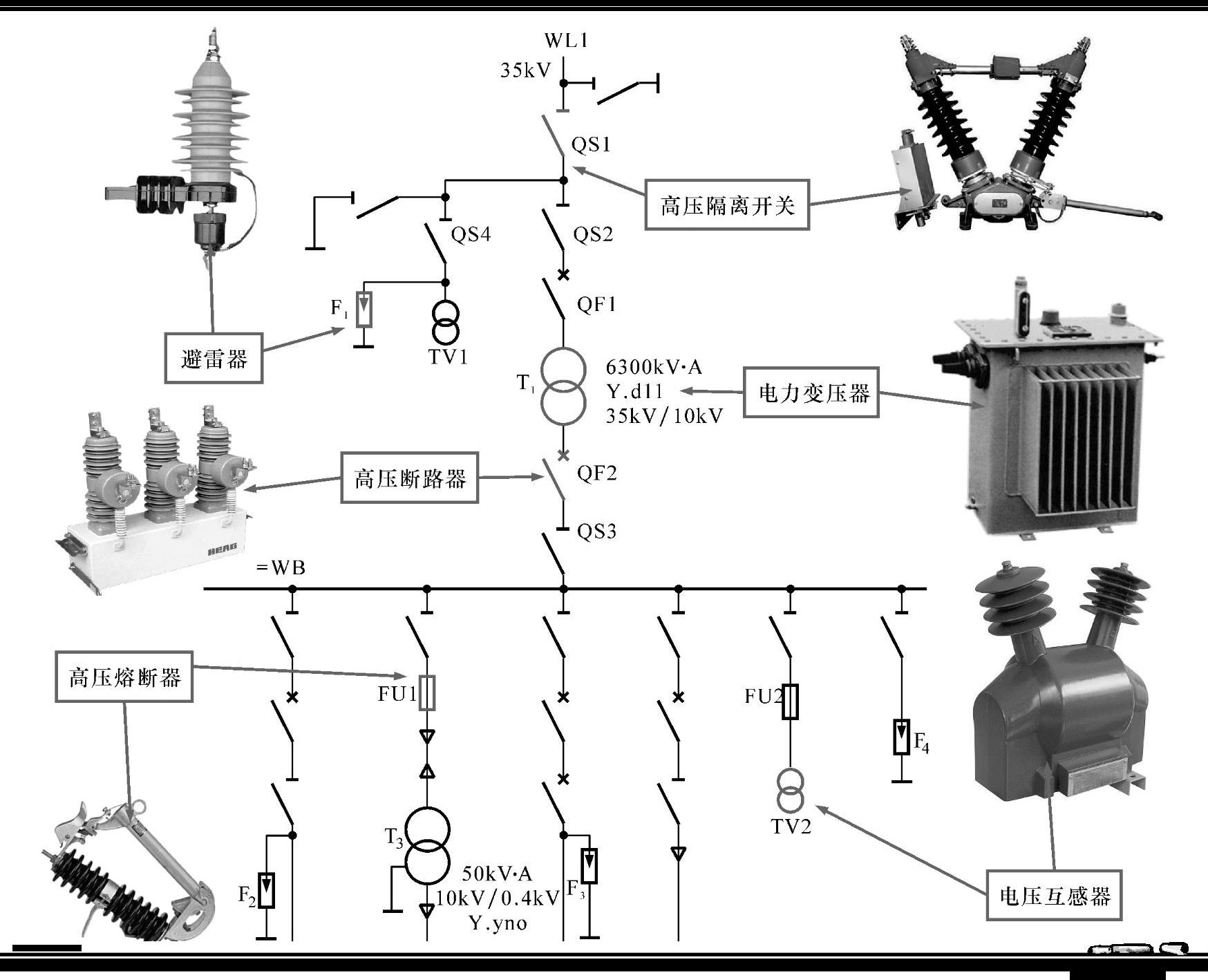

区域内的高压供配电系统多采用6～10 kV的供电和配电线路及设备，主要实现将电力系统中的35～110 kV的供电电源电压下降为6～10 kV的高压配电电压，并供给高压配电所、车间变电所和高压用电设备等。图11-3所示为典型的高压供配电线路。

图11-3 典型的高压供配电线路

【资料】

电能从发电站到用户要经过多级电压的变化。500～1000kV的超高压用于远距离传输；100～500kV的高压用于中距离传输；35～100kV的高压用于区间传输和分配；6～35kV的高压用于近距离传输和分配；6kV以下的高压用于电力分配。

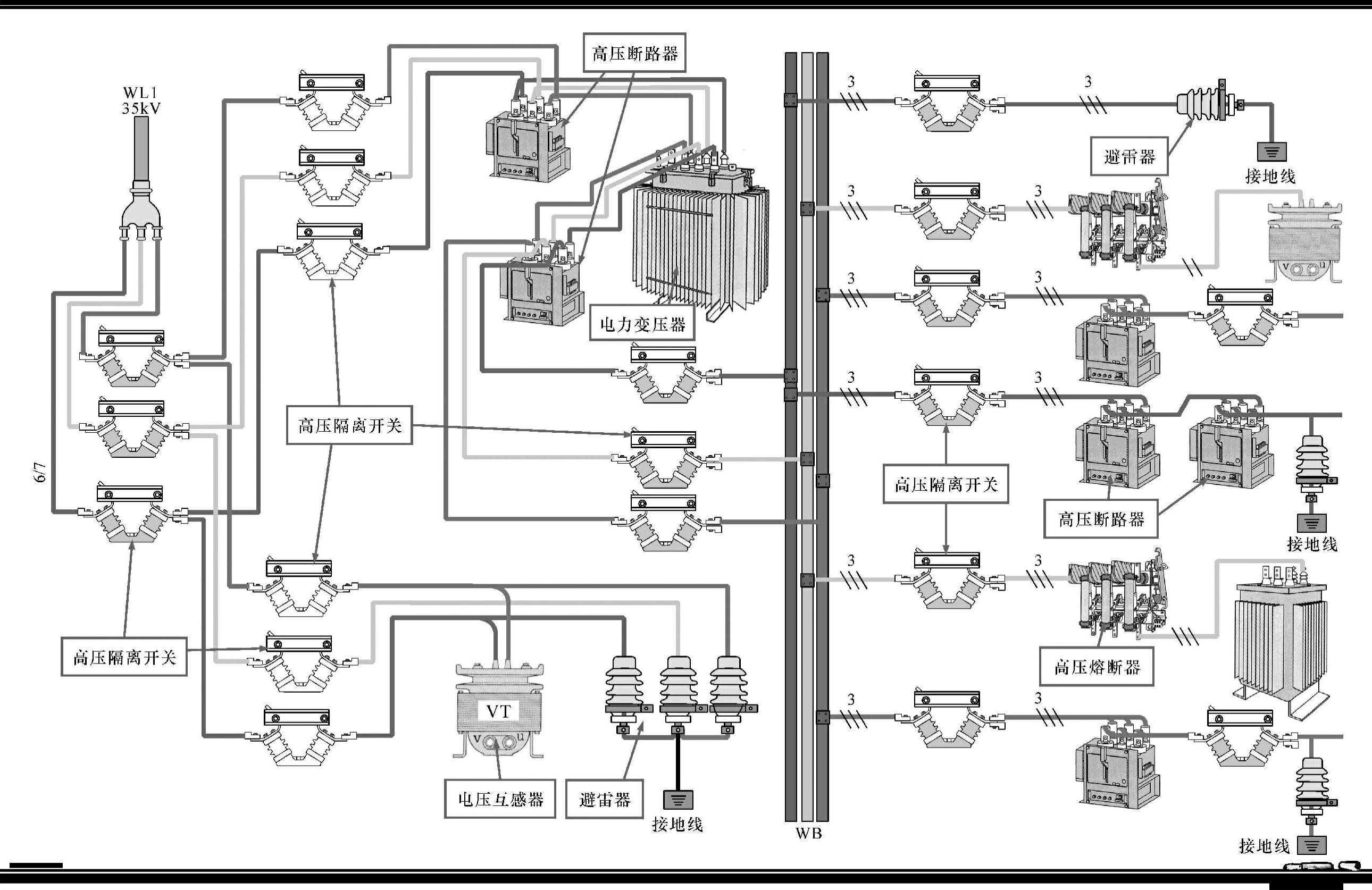

高压供配电系统是将发电厂输出的高压电进行传输、分配和降压后输出，并使其作为各种低压供配电线路的电能来源。图11-4为典型的高压供配电线路的主要部件及实物连接图。从发电厂到用户的传输距离很长，而且需要经过多次变换，超高压电源需要经多次变换变成低压后才能到达用户。

图11-4 典型的高压供配电线路的主要部件及实物图

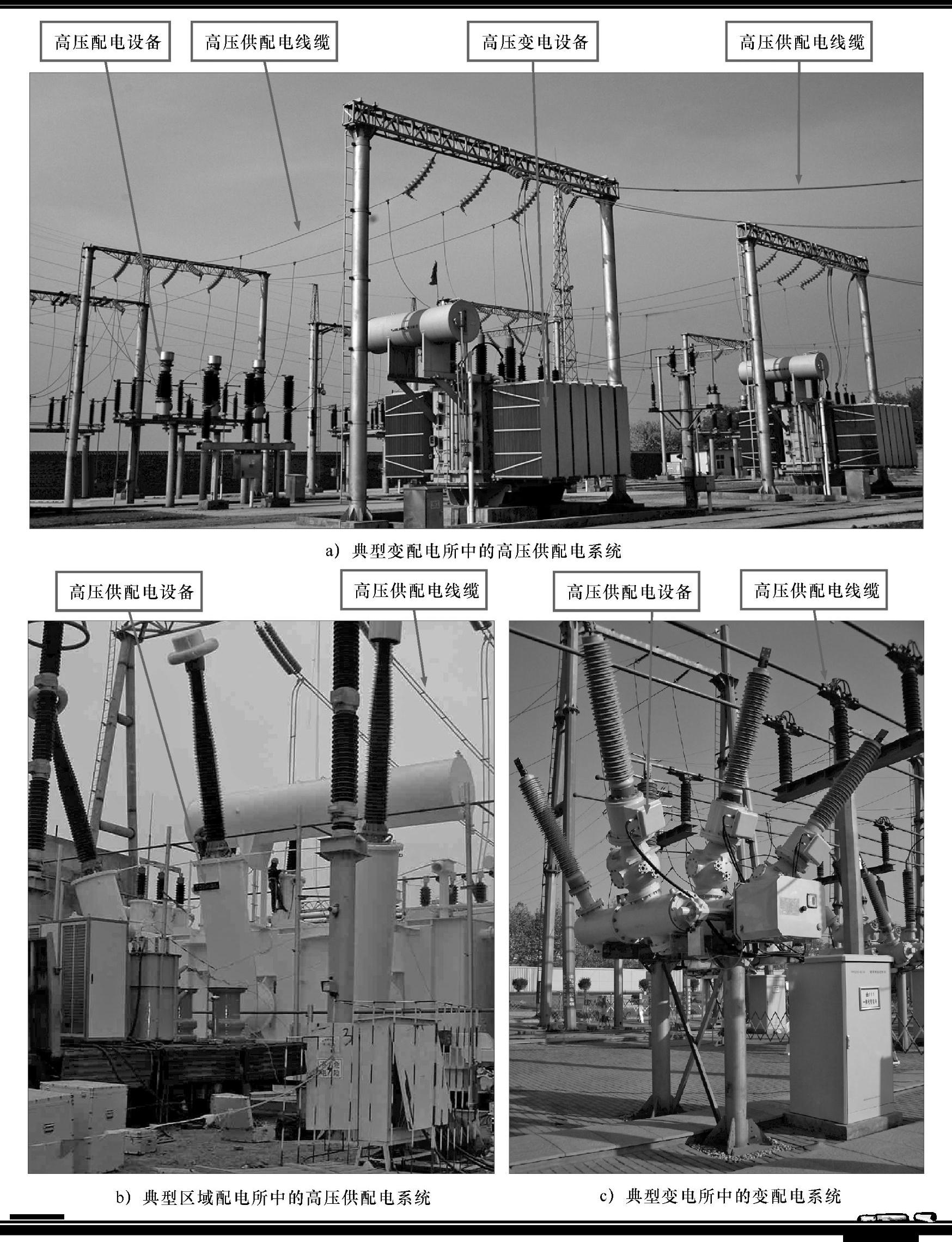

超高压供配电系统应用于远距离电力传输、变换和分配的场所，如常见的高压架空线路、高压变电所、6～10kV的高压供配电站则用于车间或楼宇变电所等，如图11-5所示。

图11-5 超高压供配电线路的基本应用

【注意】

一般为了降低电能在传输过程中的损耗，在跨省、市远距离电力传输系统中，采用超高压或高压（＞100kV），在中短距离的电力传输系统中采用较高的电压（＞35kV），在近距离的高压向低压分配和传输中采用基本高压电(＜10kV)。因而从发电厂或水电站输出电能到分配到各低压配电线路中的过程，即是高压或超高压电的供应、传输、分配的过程。在这个过程中需要一些传输、变换、开关和控制装置。

2.低压供配电线路

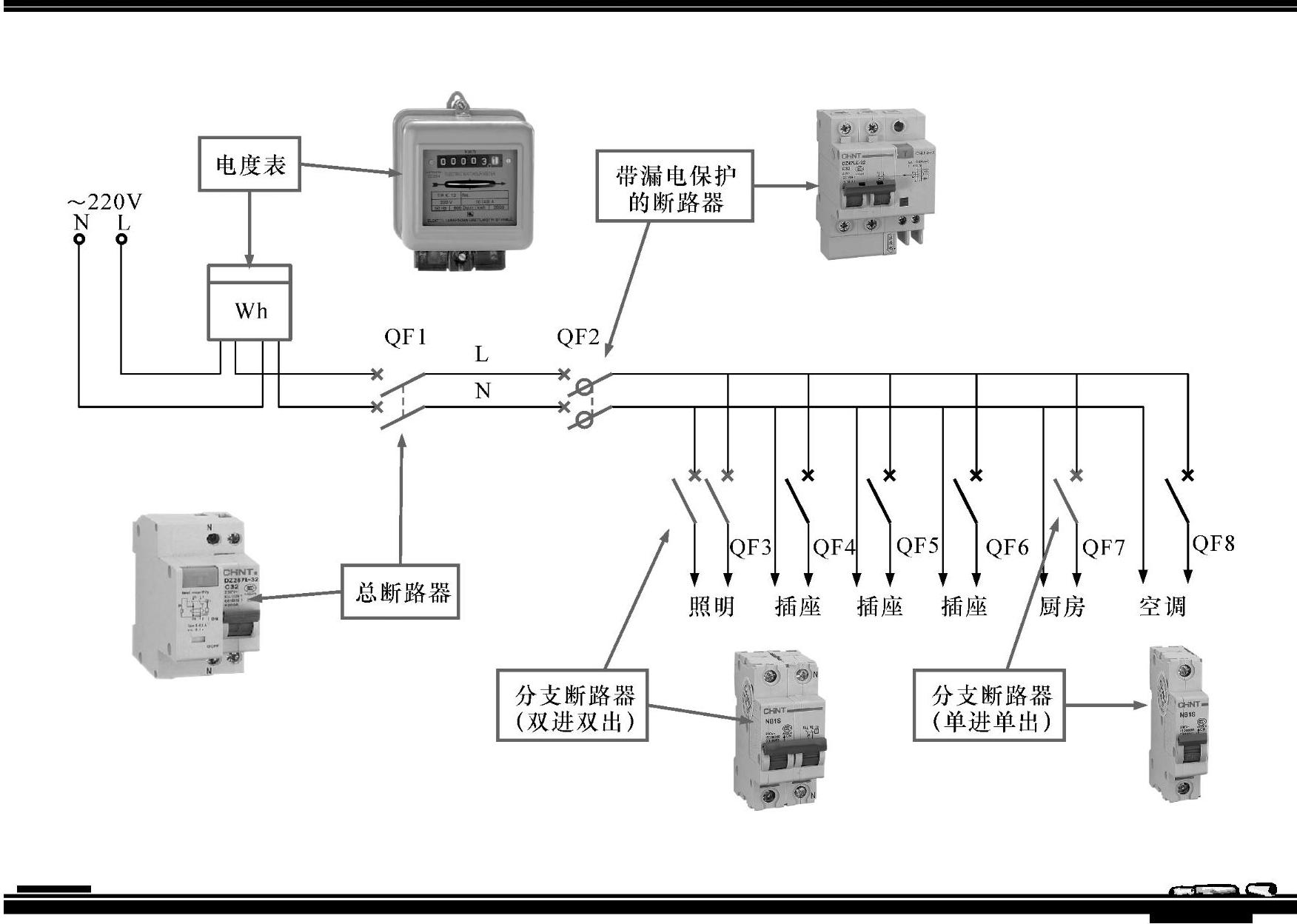

低压供配电线路是指380V/220V的供电和配电线路，主要实现对交流低压的传输和分配。图11-6所示为典型的低压供配电系统。(www.daowen.com)

图11-6 典型的低压供配电系统

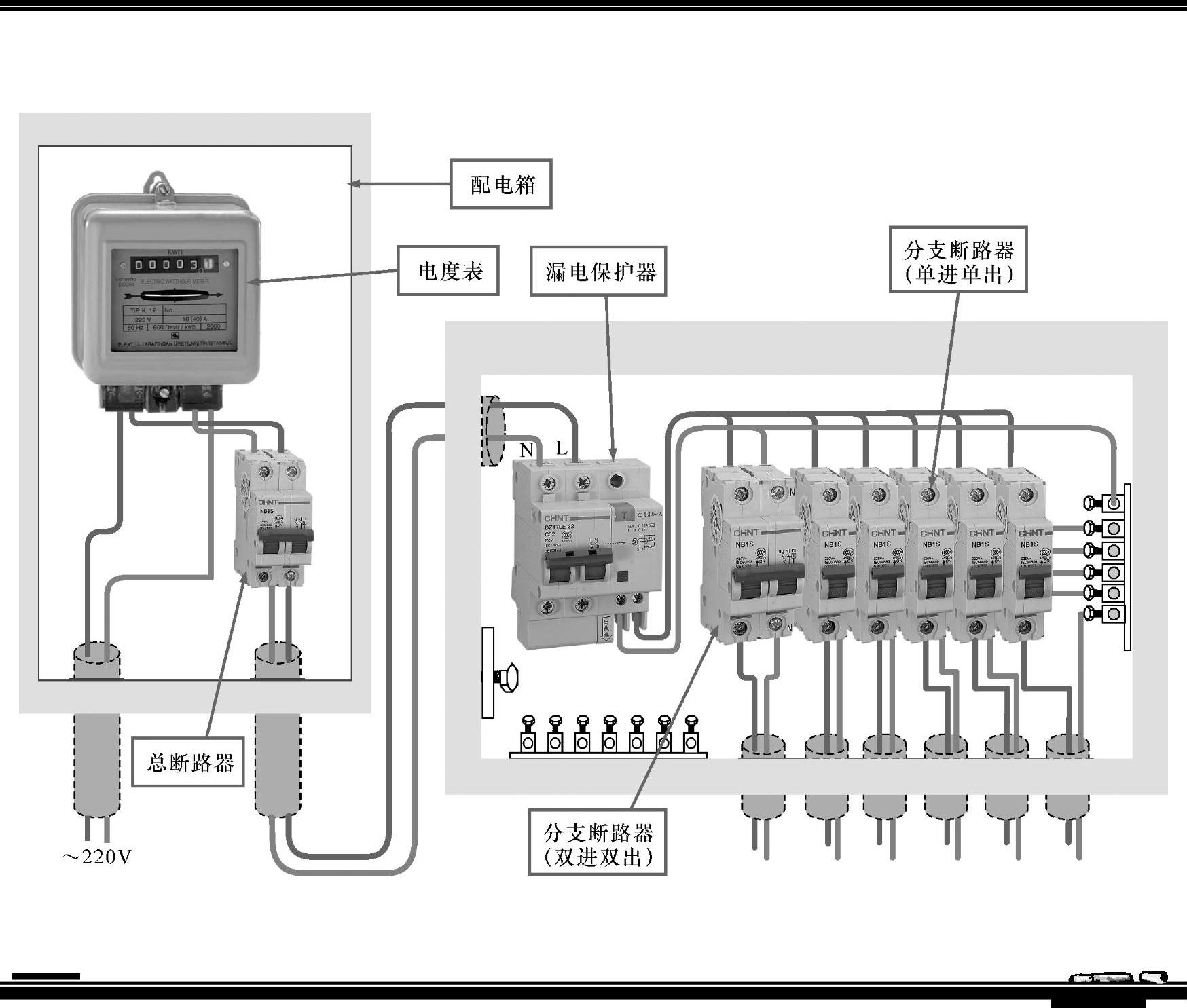

由于在实际应用中，各种用电设备大都是由380V或220V供电，因此低压供配电系统通常可直接作为各用电设备或用电场所的电源使用，图11-7为典型的低压供配电线路的主要部件及实物连接图。

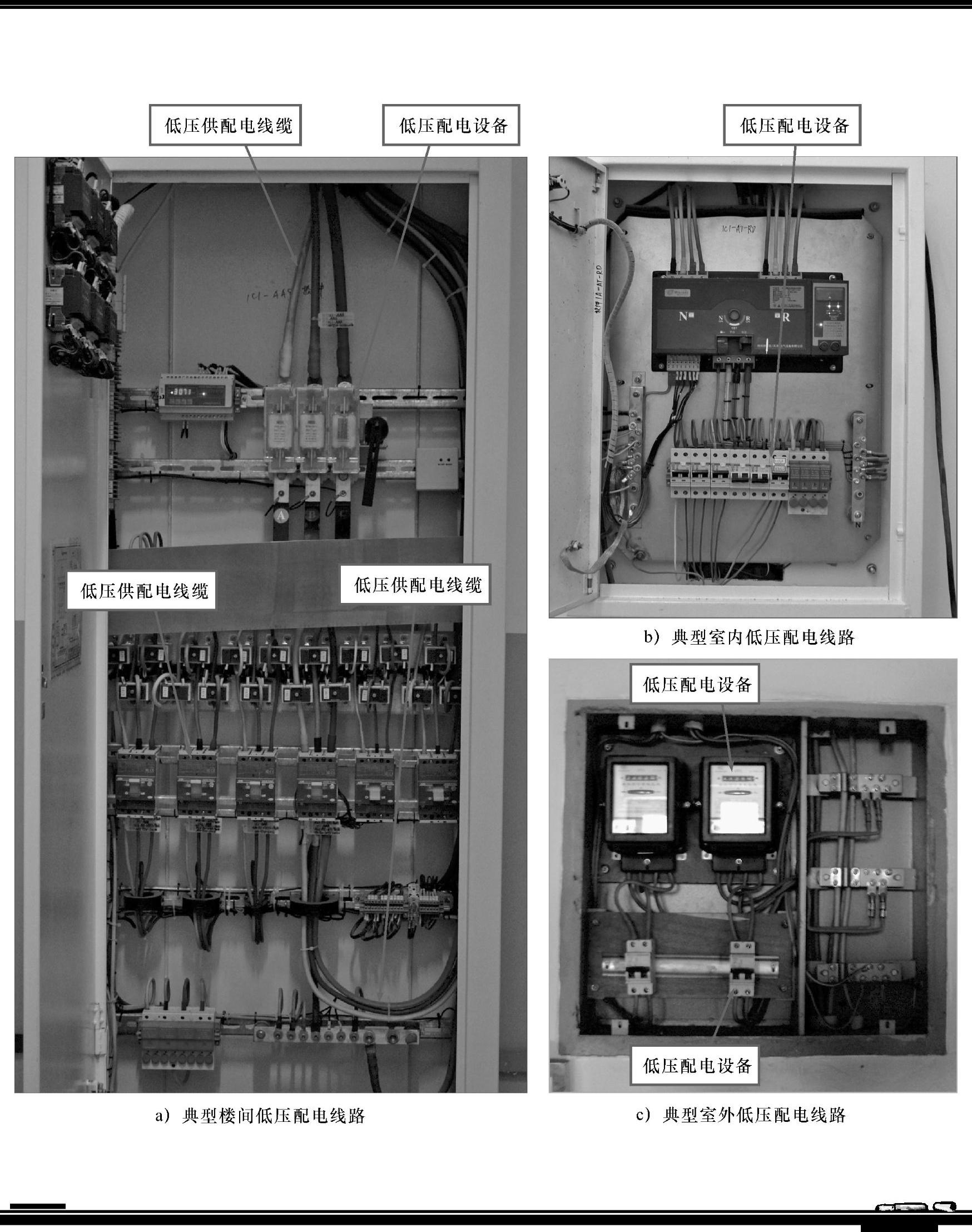

低压供配电线路应用于交流380V/220V供电的场合，如各种住宅楼照明供配电、公共设施照明供配电、企业车间设备供配电、临时建筑场地供配电等，如图11-8所示。

图11-7 典型的低压供配电线路的主要部件及实物连接图

【注意】

一般情况下，车间、建筑工地等动力用电电压多为380V（三相交流电），可直接

由车间或楼宇变电所降压、传输和低压配电设备分配后得到；生活供配电电压为220V（单相交流电），是由变电所转换而来，实际上是由380V三相交流电中任意一相与零线构成单相交流电，经一定低压配电设备分配后得到。

图11-8 低压供配电线路的基本应用

【资料】

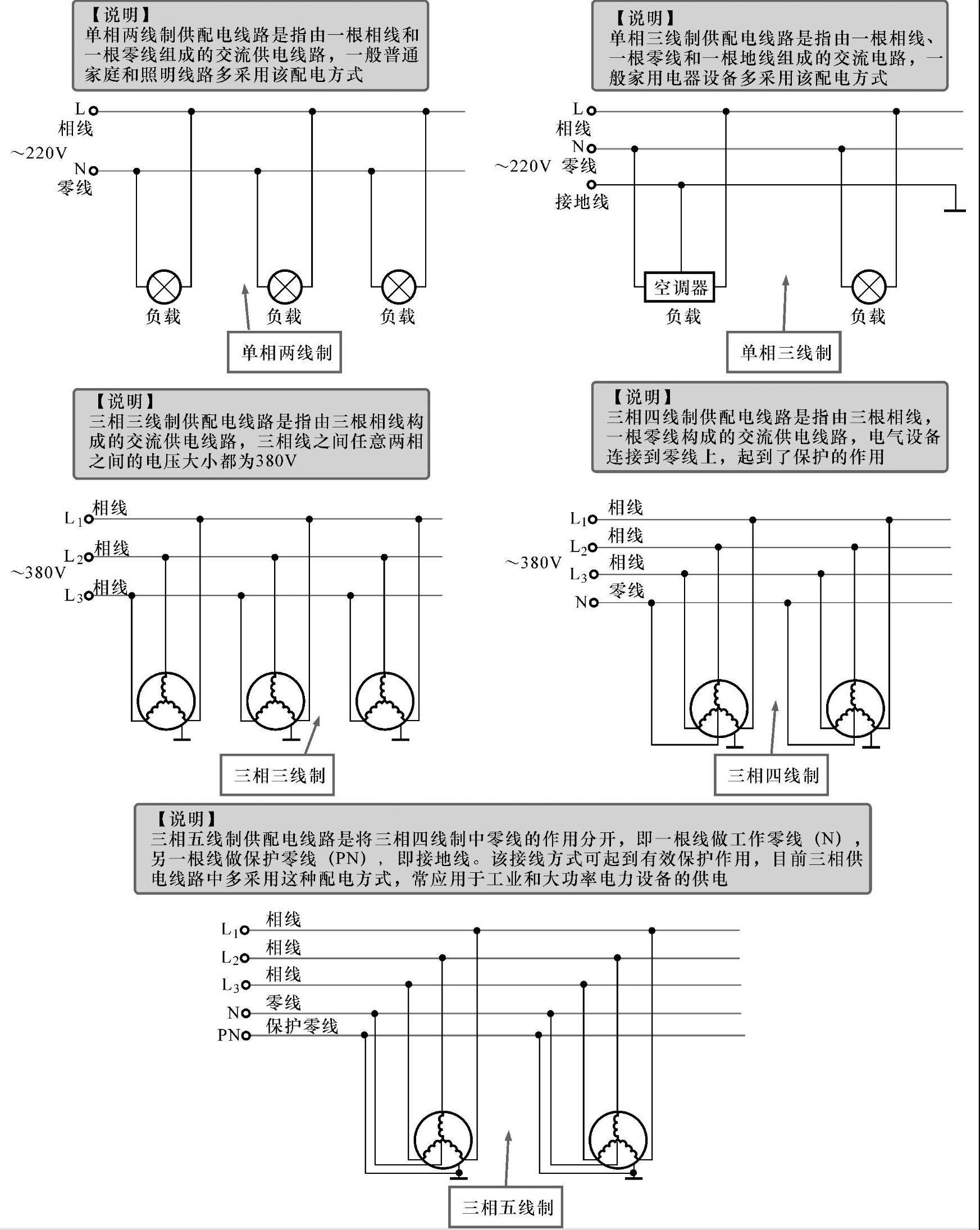

目前，低压配电线路常用的配电形式主要有单相两线制、单相三线制、三相三线制、三相四线制和三相五线制几种，如图11-9所示。

图11-9 低压配电线路常用的配电形式
