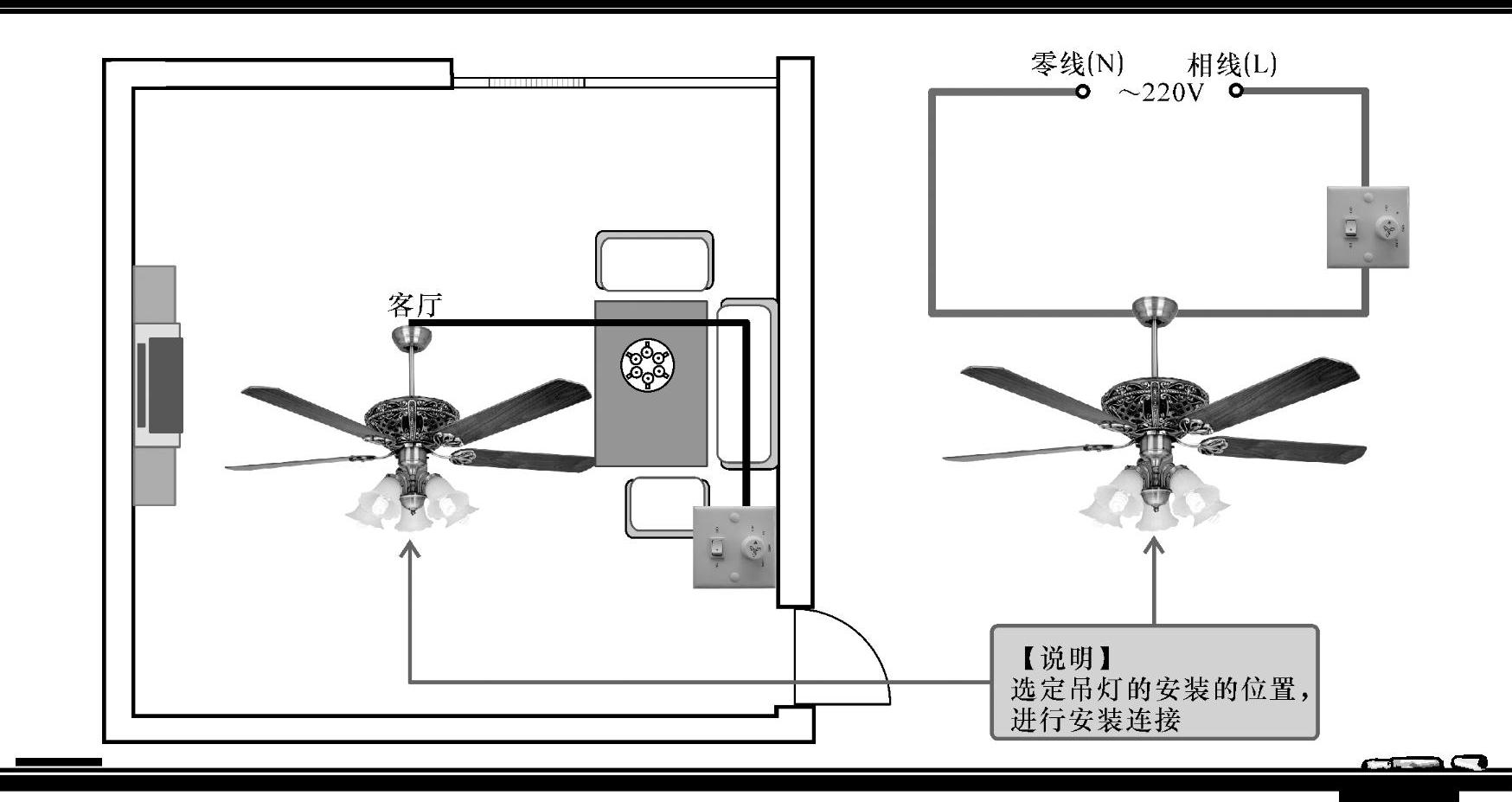

客厅中的照明环境较大，需要照明度较好装饰灯具，既可照明也可以进行装饰。在选择照明灯具时，考虑到该室内也需要一盏吊扇，则可以选择装饰与实用相结合的吊扇灯进行安装，既可照明也可使用吊扇。现在市面上的吊扇灯外形多种多样，可以根据家庭装修的风格进行选择，图10-50为客厅中安装吊扇灯的安装布线图。

图10-50 客厅中吊扇灯的安装布线图

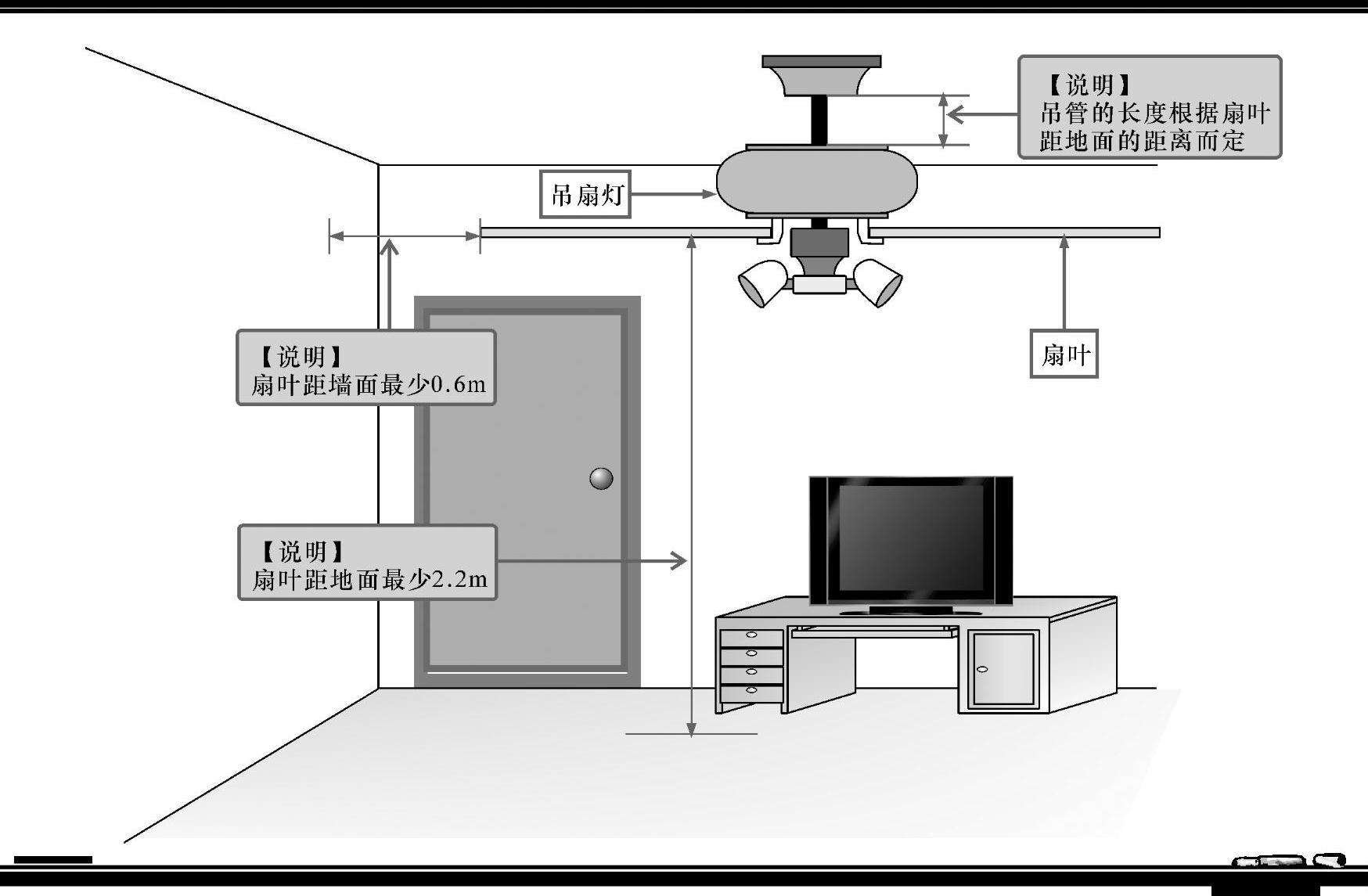

在对吊扇灯进行安装时，应当将其安装在房屋顶部的中央，根据房屋的高度，距地面的高度应当不小于2.2m，扇叶与墙面最小距离应当为0.6m。吊扇灯的吊管长度应当根据房屋的高度和扇叶与地面之间的距离而定，图10-51为吊扇灯的安装示意图。

图10-51 吊扇灯的安装示意图

【注意】

①在对吊扇灯进行安装前，应当将电源总开关关闭，避免发生触电事故；

②吊扇灯安装时，吊架固定后必须可以承受30kg以上的重量，还应将各个部位的固定螺钉拧紧，以免螺钉松动造成扇叶等掉落，造成人身伤害；

⑧当吊扇灯的吊扇旋转时，不能触碰到任何物体，避免危险。

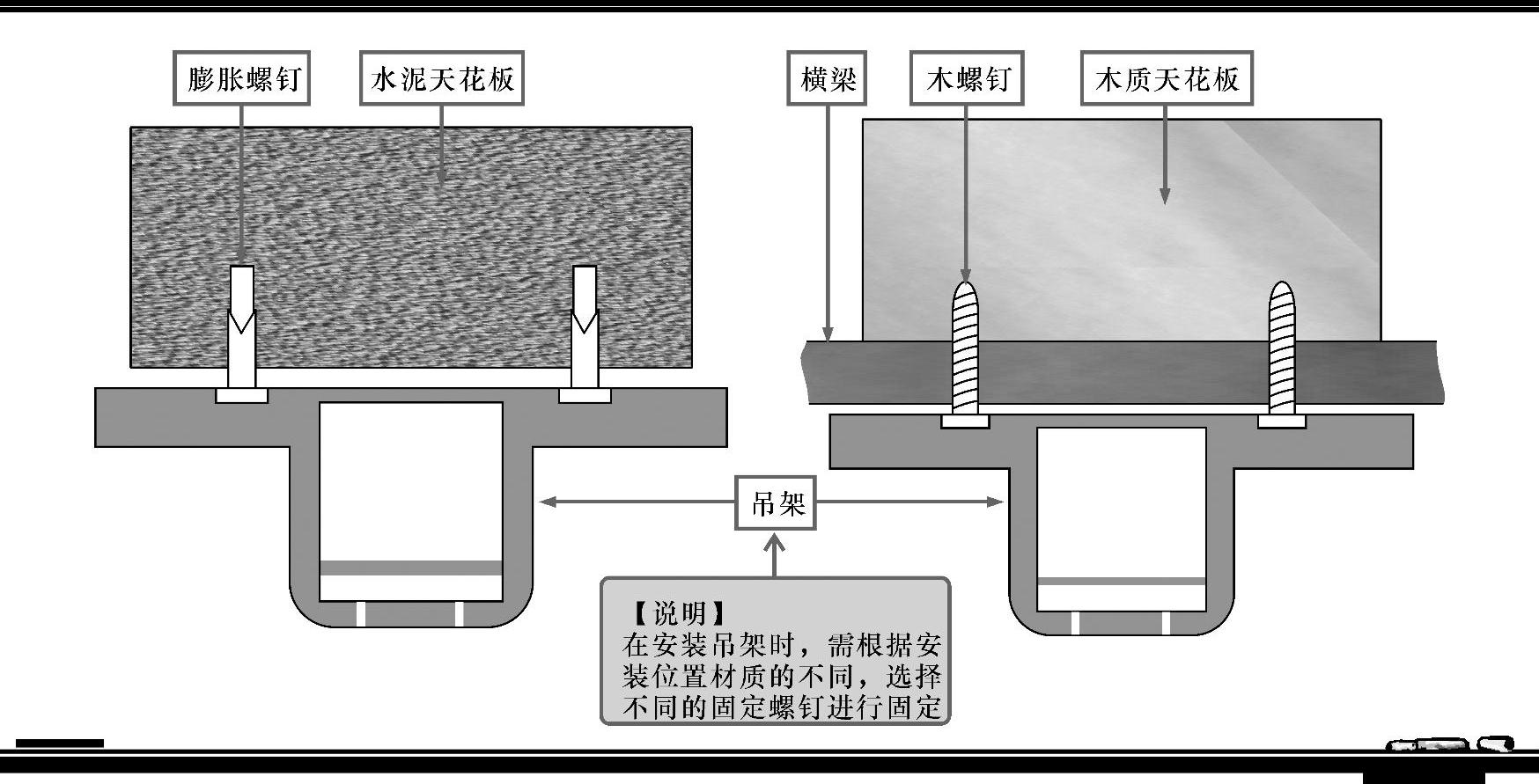

在对吊扇灯进行安装前，应当先安装吊架，便于吊扇灯的安装，如图10-52所示。安装吊架之前要对需要安装吊扇灯的房顶进行了解。若其为水泥材质，应当先使用电钻对需要安装的地方进行打孔，使用螺钉进行固定；若房屋顶部的材质为木吊顶材质时，选择安装位置时应当选承重能力较强的木脊，并使用木螺钉进行固定。

图10-52 水泥顶安装吊架与木顶安装吊架的方法

下面以木质天花板安装墙壁与吊链双开关的吊扇灯为例：

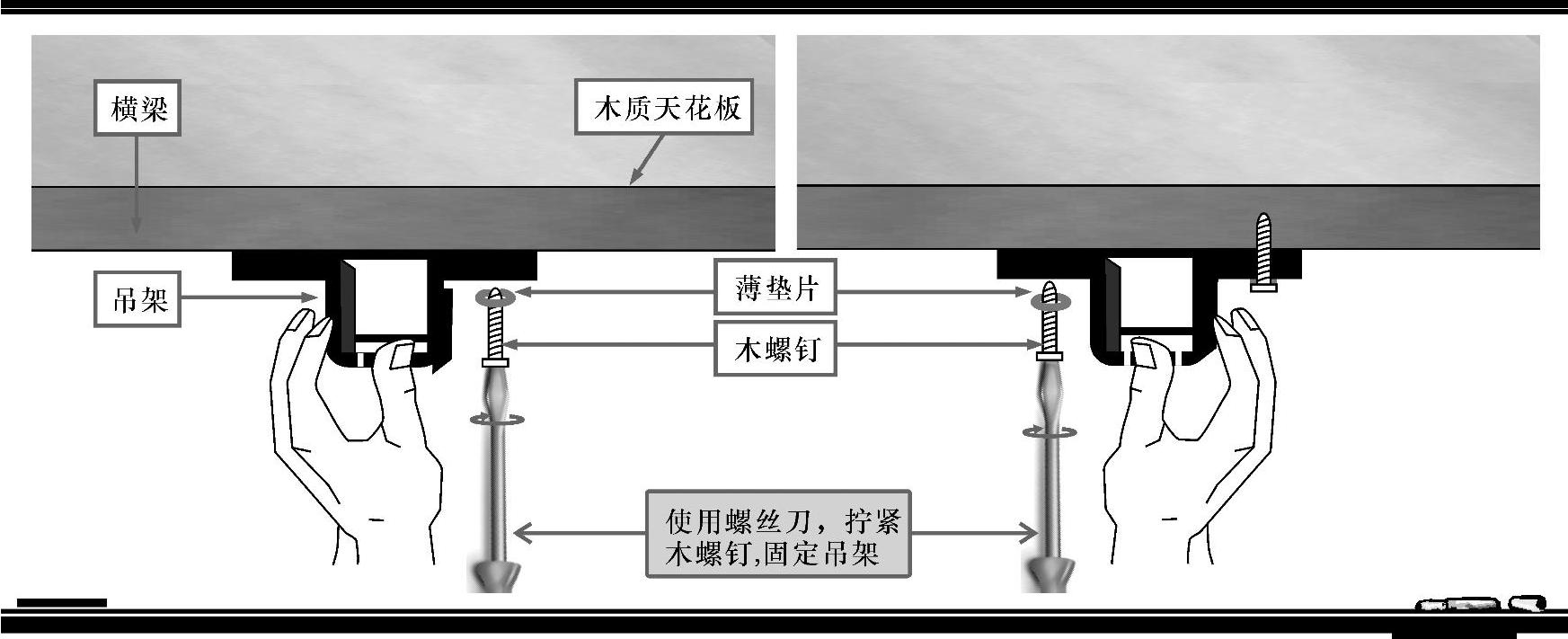

①首先选择合适的安装位置，将吊架固定摆放好，使用螺丝刀将木螺钉穿过薄垫片拧紧，如图10-53所示，使其对吊架进行固定。当安装后应当对其进行重力测试，保证其能承受30kg的重量。

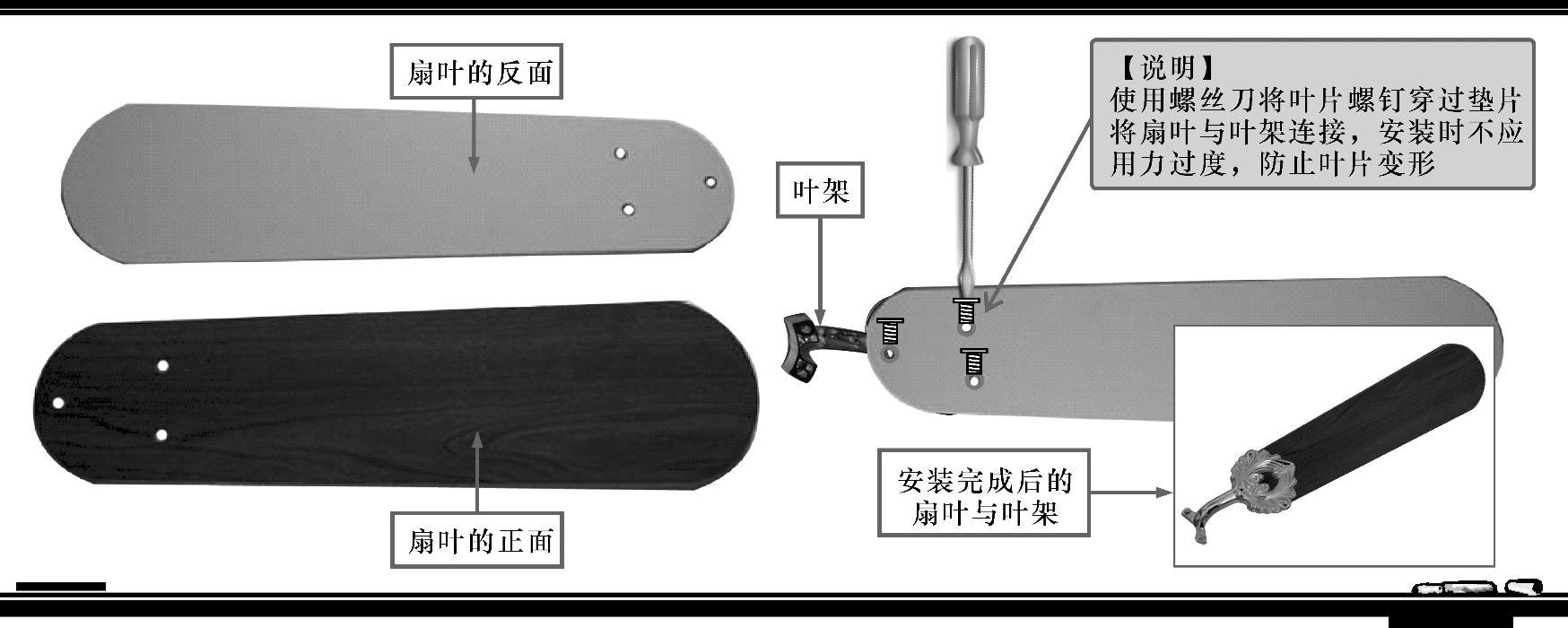

②组合扇叶与叶架，分清扇叶的正面与反面，将叶架放在扇叶的正面，在扇叶的反面垫上薄垫片，再使用螺钉和垫片将扇叶与叶架连接，如图10-54所示，将该吊扇灯中所有的扇叶与叶片进行相同方法的连接。安装时不应用力过度，防止叶片变形。

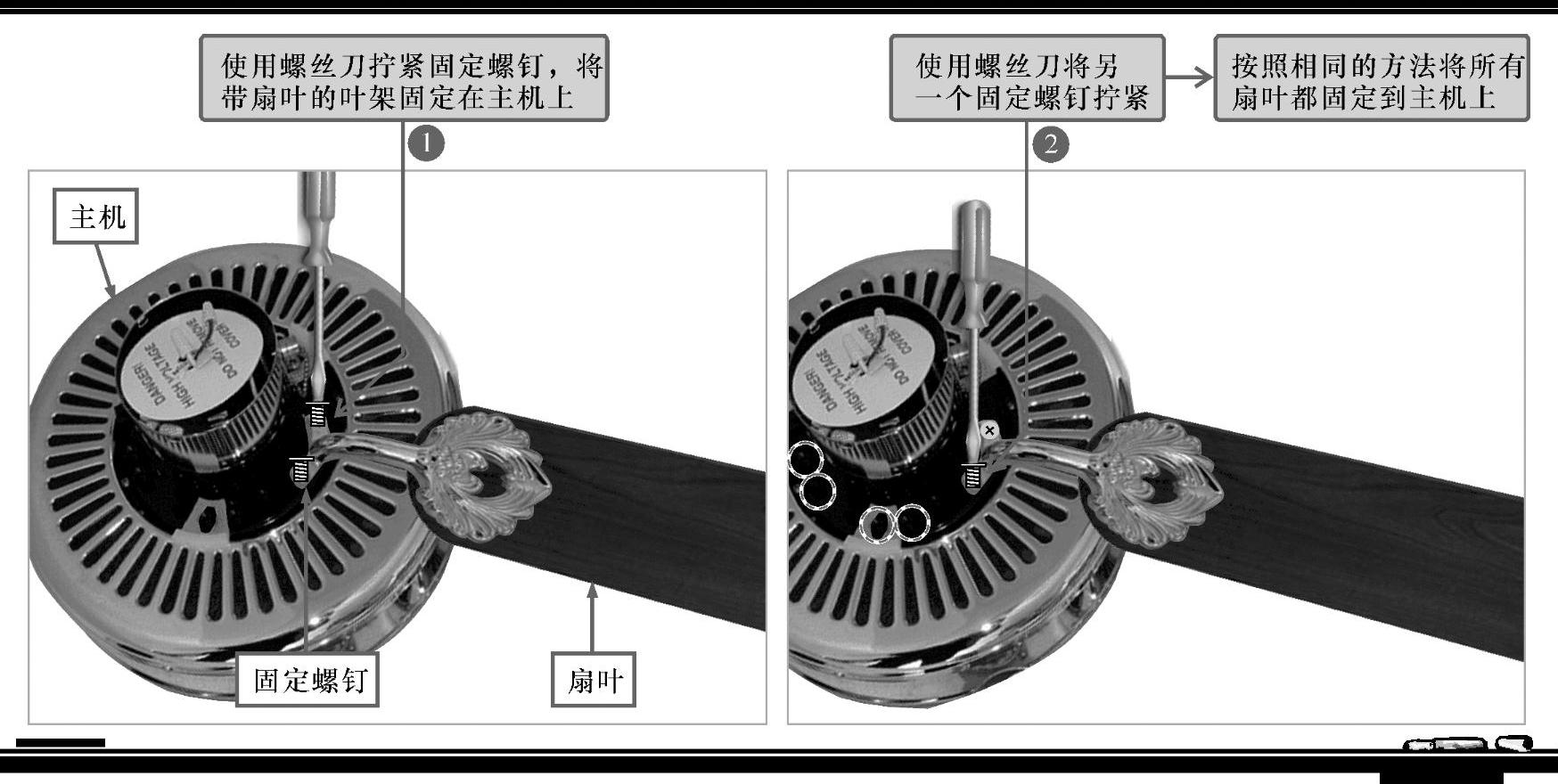

③将带有叶片的叶架安装在电机上，用螺丝刀将螺钉拧紧，分别对各个扇叶进行安装，如图10-55所示。

④根据安装环境的需要，选择合适的吊管，将电动机上的导线穿过吊管，将吊管与电机进行连接，如图10-56所示。

图10-53 安装吊架

图10-54 组合叶片与叶架

图10-55 将带有叶片的叶架安装在电机上(www.daowen.com)

图10-56 安装吊管

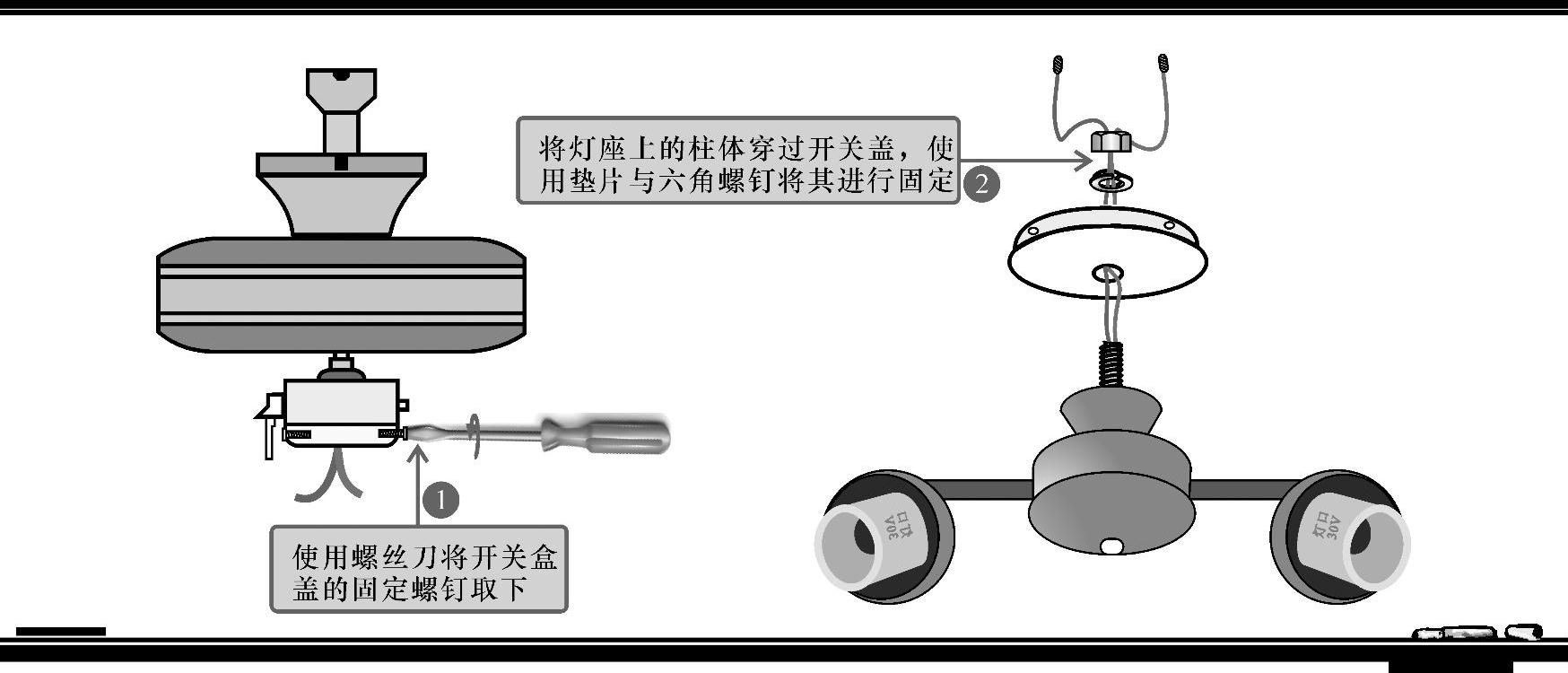

⑤对灯具进行组合，首先将电动机盖的固定螺钉拧开，将电动机盖上的塞头取下，将灯具上的导线从电机盖孔中穿过，对其进行固定，再使用六角螺母固定在开关盖上，使灯具的链接更为稳定，如图10-57所示。

图10-57 连接灯具与电机开关盖

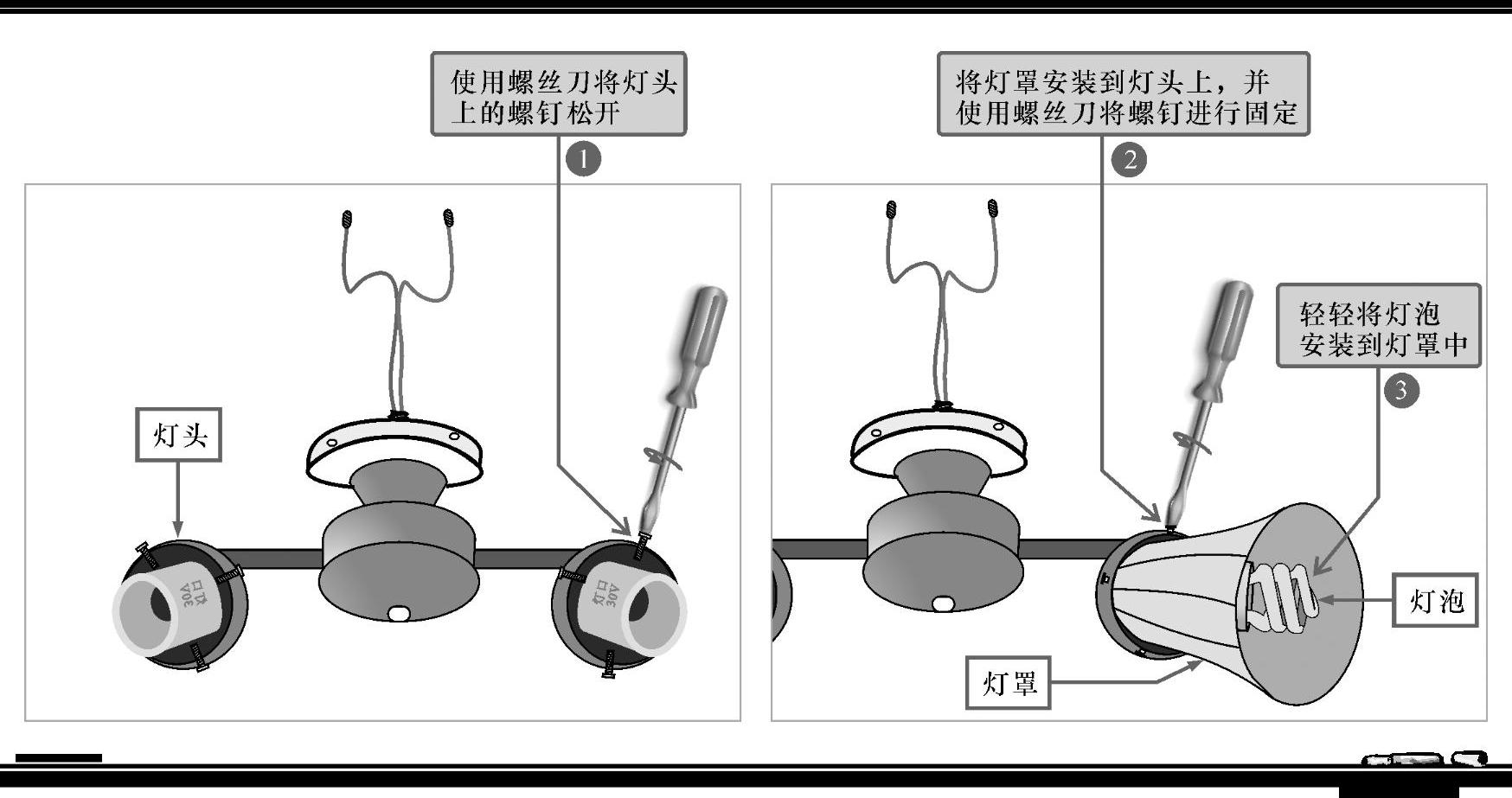

将灯头上面的螺钉拧松，灯罩放在灯头上面，再使用十字头螺丝刀将灯头上的螺钉进行固定，确保灯罩安装的稳定。分别对灯罩进行固定后，选择合适的灯泡，分别安装到灯口上，如图10-58所示，应当轻轻安装灯泡，防止灯泡损坏。

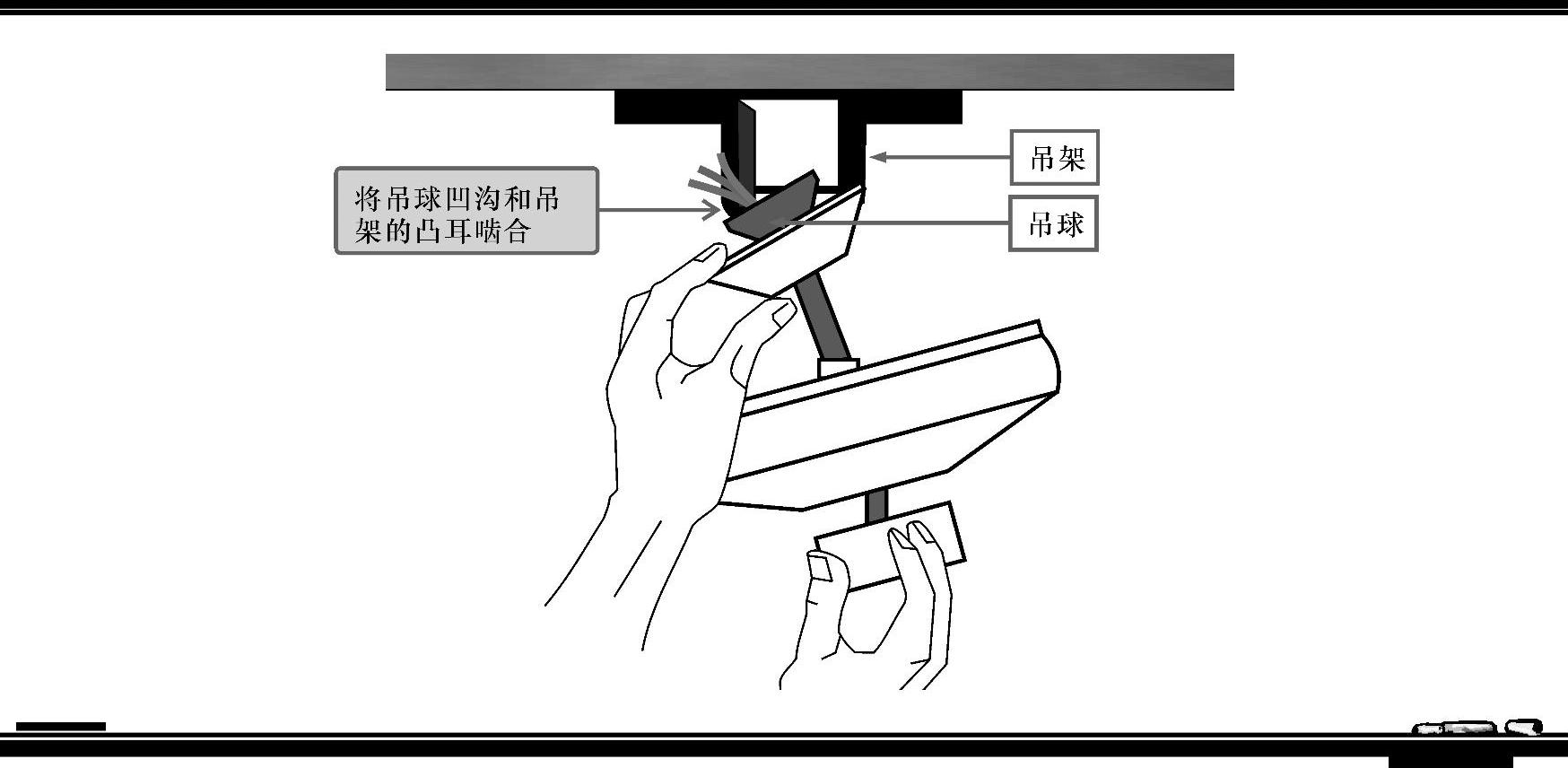

⑥将吊扇灯的主机安装到已装好的吊架上，使吊管上部的吊球可以完全进入吊架中，吊球凹沟必须和吊架的凸耳啮合，如图10-59所示。

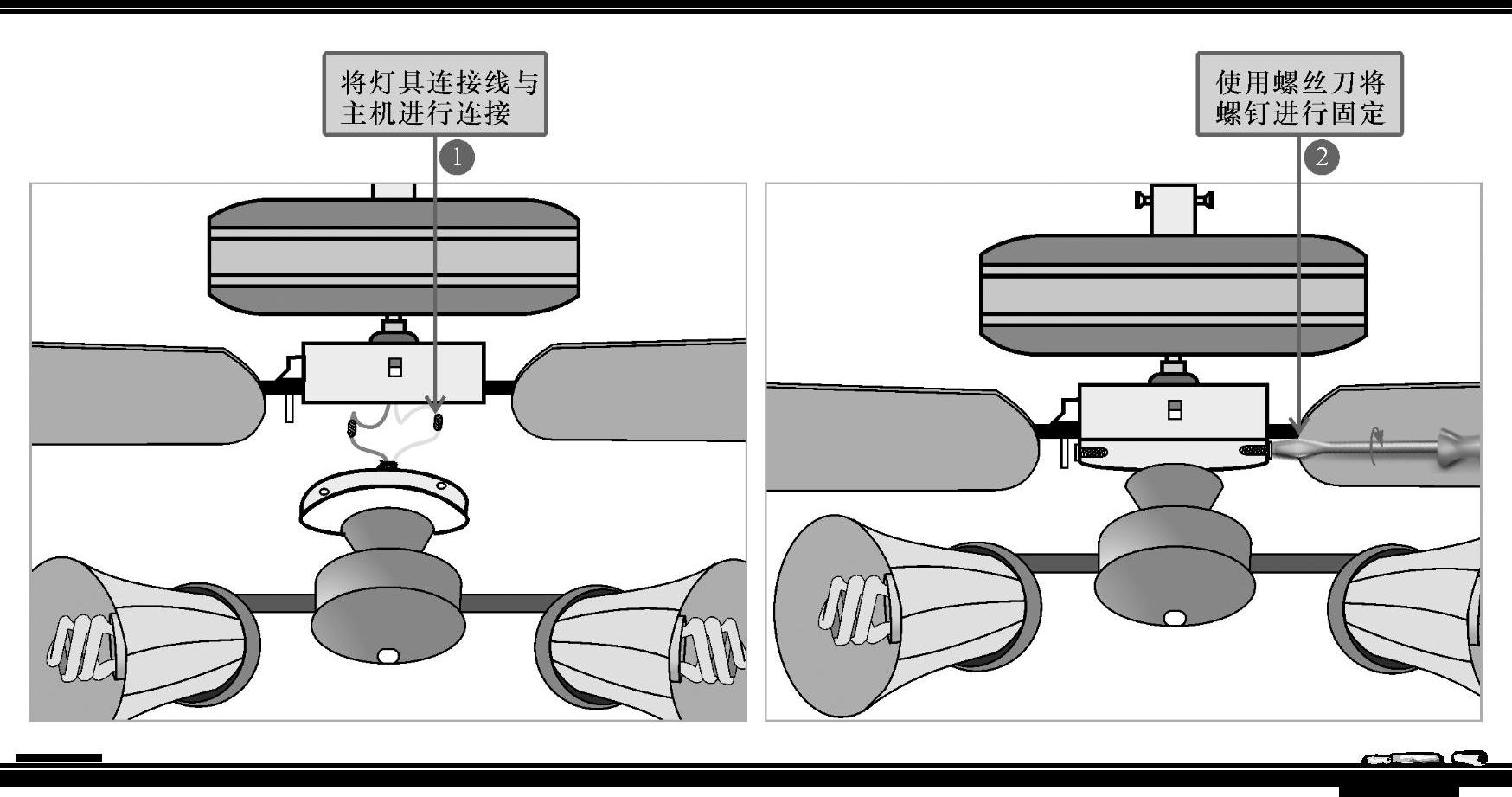

⑦将灯具与主机进行连接。首先对灯具与主机开关盒中的导线进行连接，将开关盒中的蓝线与灯具上的黑线连接。再将开关盒中的白线与灯具上的白线进行连接，并将灯具上的开关盒盖与主机上的开关盒进行连接。使用十字头螺丝刀将原来开关盖上的三个固定螺钉进行固定，并将其拧紧，如图10-60所示。

图10-58 安装灯罩和灯泡

图10-59 将主机安装到吊架上

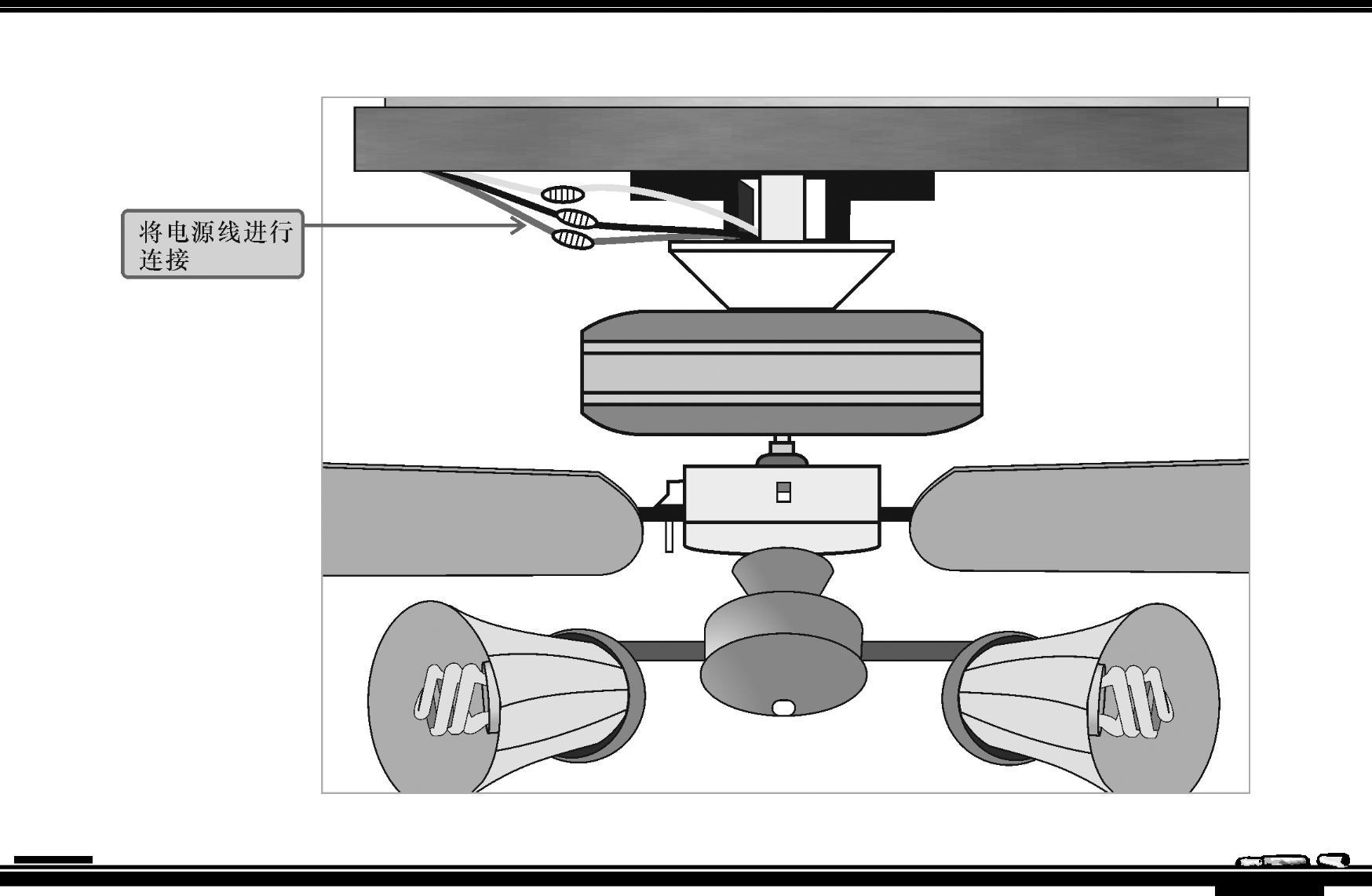

⑧将电源总开关关闭后，可以对吊扇灯的导线进行连接，首先将灯具中的白线连接电源中的零线，灯具中的蓝线连接风扇开关的相线，灯具中的黑线连接灯具开关的相线，绿线连接接地端，如图10-61所示。

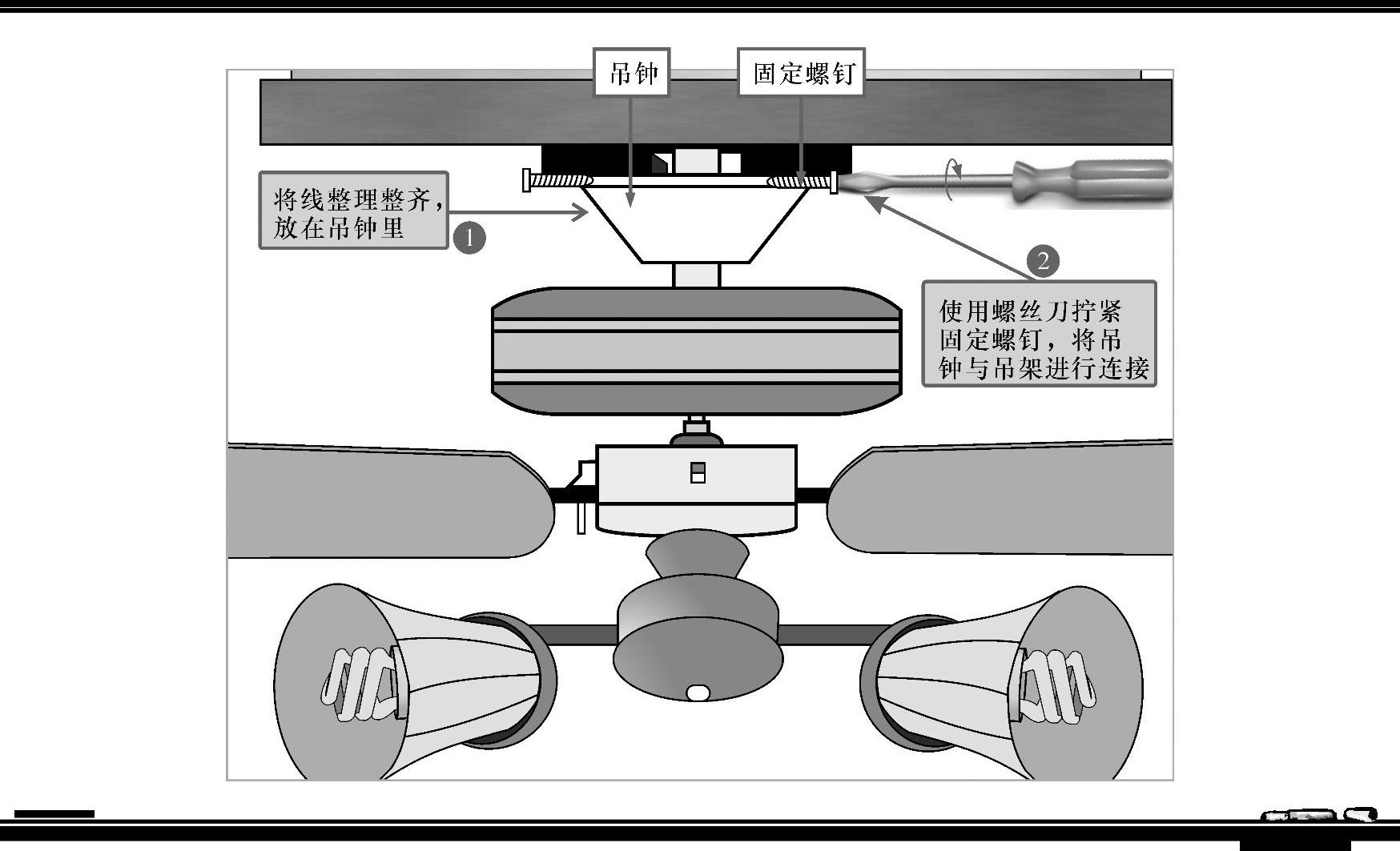

⑨当电源线连接后，将线整理整齐，并将线放在吊钟里，将吊钟固定在吊架上，使用螺丝刀将螺钉固定，如图10-62所示。

图10-60 连接灯具与主机开关盒中的导线

图10-61 连接电源线

图10-62 安装吊钟

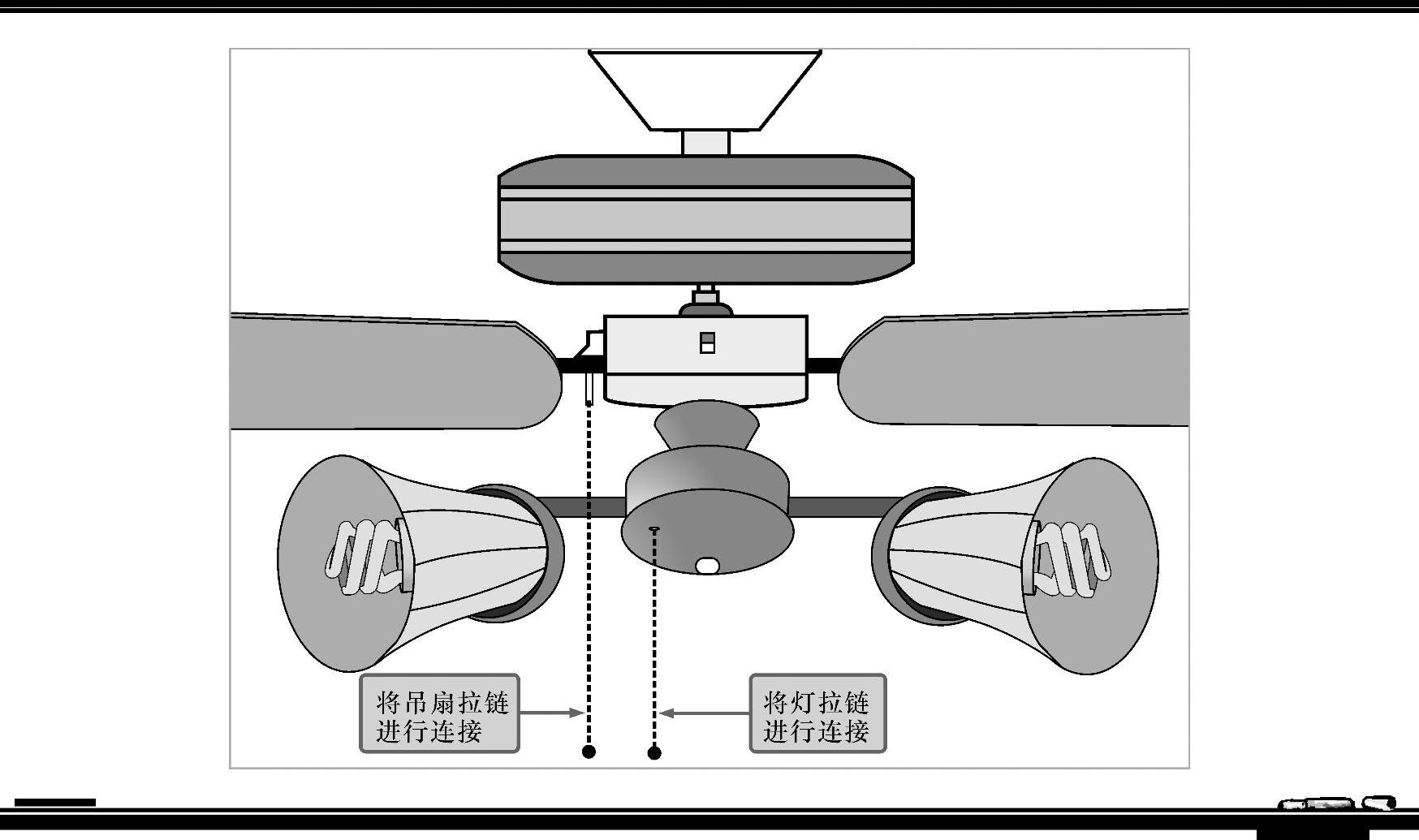

⑩连接吊扇和灯具拉链的便对其控制，如图10-63所示，即完成整个安装。

图10-63 安装拉链
