多种控制的吊灯照明系统

常见的多种控制的吊灯照明系统主要有单控开关控制的吊灯照明系统、双控开关两地控制的吊灯照明系统和两位双联开关三方控制的吊灯照明系统。下面,先来为大家介绍这三种照明系统。

(1)单控开关控制的吊灯照明系统

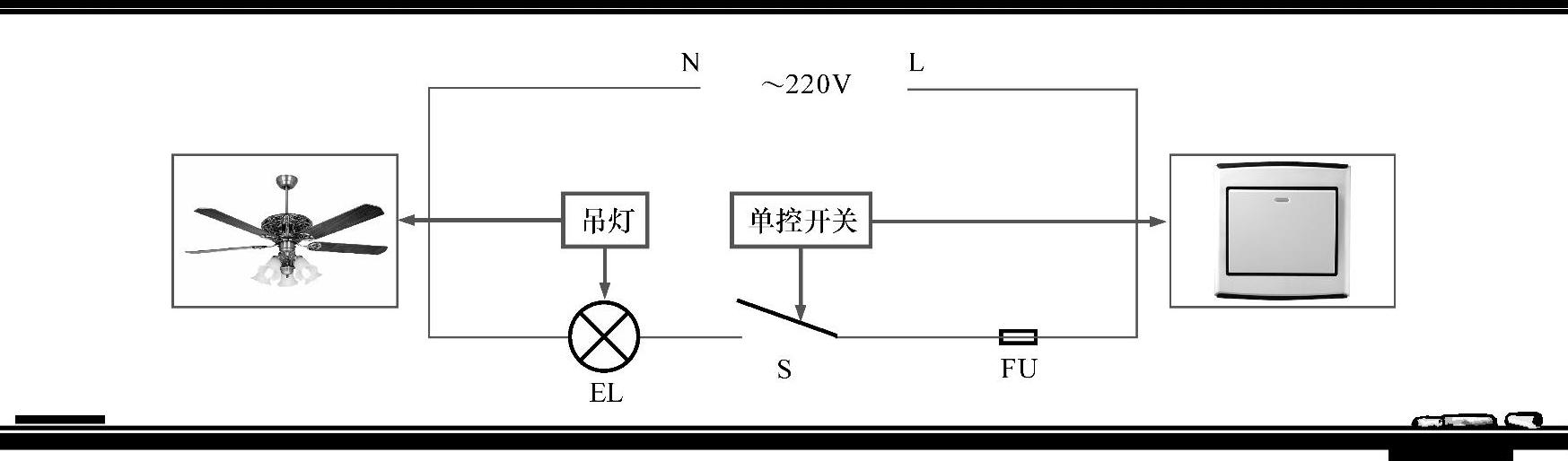

单控开关在家庭照明控制电路中的运用比较广泛,其结构比较简单,一个单控开关与一盏吊灯串联在供电线路中就能构成照明控制电路,如图10-45所示。

线路中S为单控开关,在相线L端,照明灯的一端连接控制开关,另一端连接零线N端。当单控开关S闭合时,形成照明回路,交流220 V电压加载到照明灯EL的两端,为其供电。


图10-45 一个单控开关控制一盏照明灯

(2)双控开关两地控制线路的设计

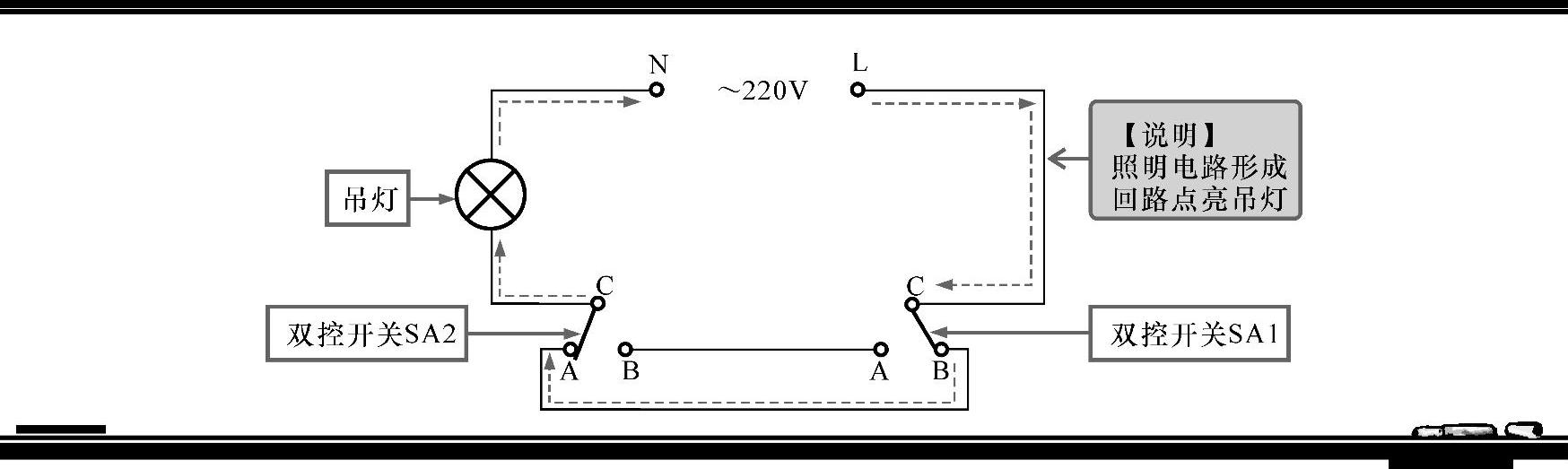

两个双控开关一般运用在需要两地控制一盏吊灯的环境下,如图10-46所示。该电路是由两个双控开关和一盏吊灯串联而成,当双控开关SA1的C点与A点连接,SA2双控的C点与A点连接时,照明电路处于断路状态,照明灯不亮。

当任意一个开关动作,如双控开关SA1内部触点发生改变,C点与B点连接,照明电路形成回路,吊灯点亮,此时,若双控开关SA2同时动作,照明电路仍然无回路,吊灯不亮。


图10-46 两个异位双控开关控制一盏照明灯

【资料】

此外,采用两个双控开关控制一盏照明灯的控制线路还有多种连接方法,图10-47所示为两地同控制一盏照明灯的其他连接方式。


图10-47 两地同控制一盏照明灯的其他连接方式

(3)典型两位双联开关三方控制一盏照明灯线路的电路分析(www.daowen.com)

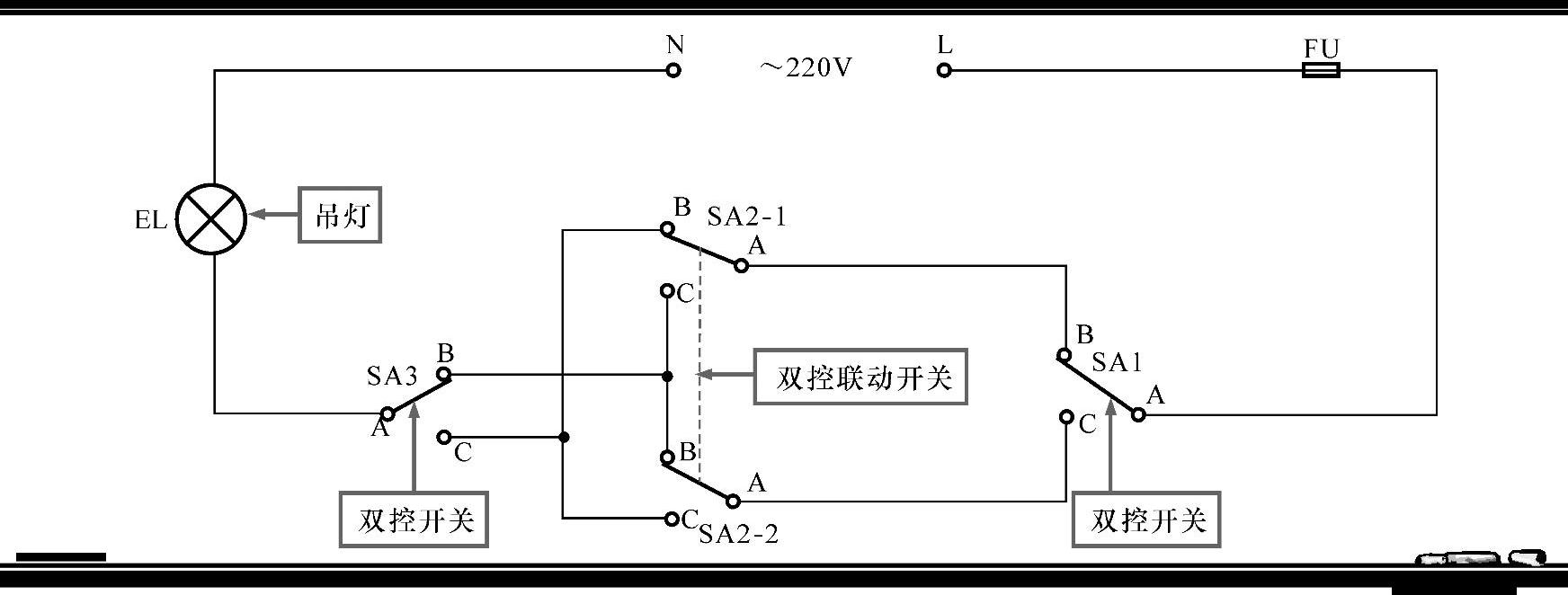

两位双联开关一般运用在需要三地对照明灯的工作状态进行控制的环境。该电路是由熔断器、双控开关SA1、双控联动开关SA2、双控开关SA3和照明灯EL构成,如图10-48所示。


图10-48 两位双联开关控制一盏照明灯

该电路中开关SA1的A点与B点连接,联动开关SA2-1的A点和B点连接,SA2-2的A点和B点连接,开关SA3的A点连接B点,照明电路整体处于断路状态,照明灯EL不亮。

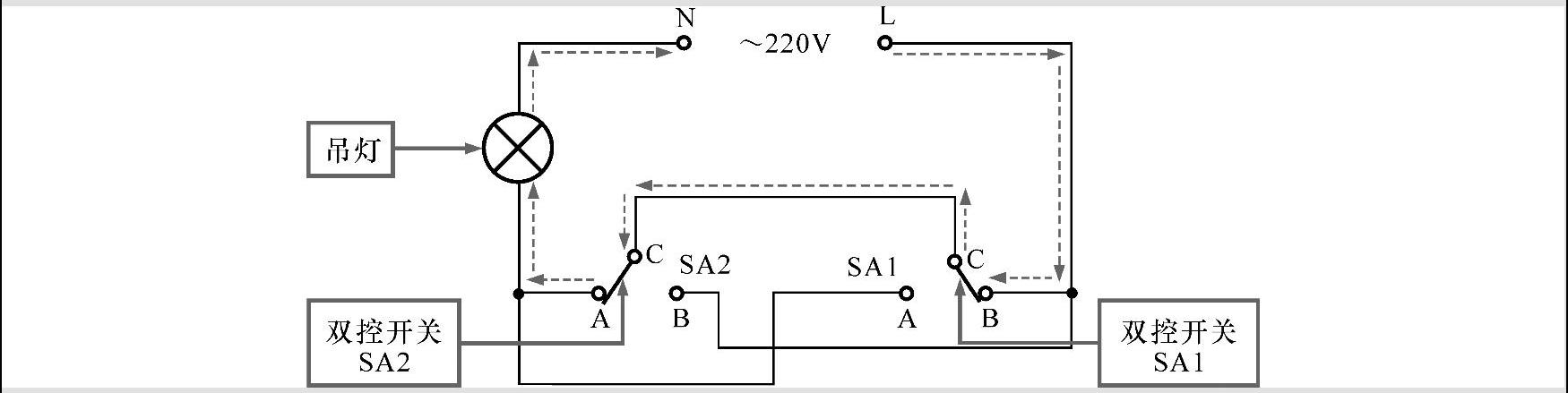

当双控联动开关SA2-1和SA2-2的A点和B点连接,双控开关SA3的A点连接B点,如图10-49所示。双控开关SA1动作时,双控开关SA1的触点由A点连接B点改变成A点连接C点,在照明电路中行成回路,照明灯EL亮。


图10-49 开关SA1动作时照明电路的状态

【资料】

如图10-49所示电路中:

当双控开关SA1的A点和C点连接时,双控开关SA1再次动作或双控联动开关SA2或双控开关SA3动作时,照明电路断路,吊灯灭。

当双控开关SA1的A点与B点连接,双控开关SA3的A点与B点连接,双控联动开管SA2动作,联动开关SA2-1和SA2-2的连接点改变为A点与C点连接,照明电路形成回路,吊灯亮。

当双控联动开关SA2的A点与C点连接时,双控联动开关SA2再次动作或双控开关SA1或双控开关SA3动作时,照明电路断路,吊灯灭。

当双控开关SA1的A点与B点连接,双控联动开关SA2的A点与B点连接,双控开关SA3动作,双控开关SA3的触点改变为A点与C点之间的链接,照明电路中形成回路,吊灯亮。

当双控开关SA3的A点与C点连接时,双控开关SA3再次动作或双控开关SA1动作或双控联动开关SA2动作,照明电路断路,吊灯灭。
