日光灯是利用涂抹在灯管内部上的荧光粉汞膜和灯管内的惰性气体，受电击发光的，在使用中一般都需要配合启辉器或镇流器。日光灯的连接方法有很多种，有一些是采用镇流器与启辉器连接照明灯；有的却采用电容器、启辉器和镇流器连接照明灯，对其进行供电；还有一些是采用电子启辉器对其进行起动供电。

1.普通单管日光灯的连接方法

图10-27所示为日光灯的一般连接线路。当开关闭合、电源接通时，电源电压通过灯丝全部加在启辉器内两个双金属片上，使启辉器中的氖管中产生辉光并放电发热，两触片接通，于是电流通过镇流器和灯管两端的灯丝，使灯丝加热并发射电子。此时由于启辉器中的氖管被双金属片短路停止辉光放电，双金属片也因温度降低而分开，在此瞬间镇流器产生相当高的自感电动势，它和电源电压串联后电压得到提升并加在灯管两端引起弧光放电，使日光灯点亮。

图10-27 日光灯的一般连接线路

2.双日光灯管的连接方法

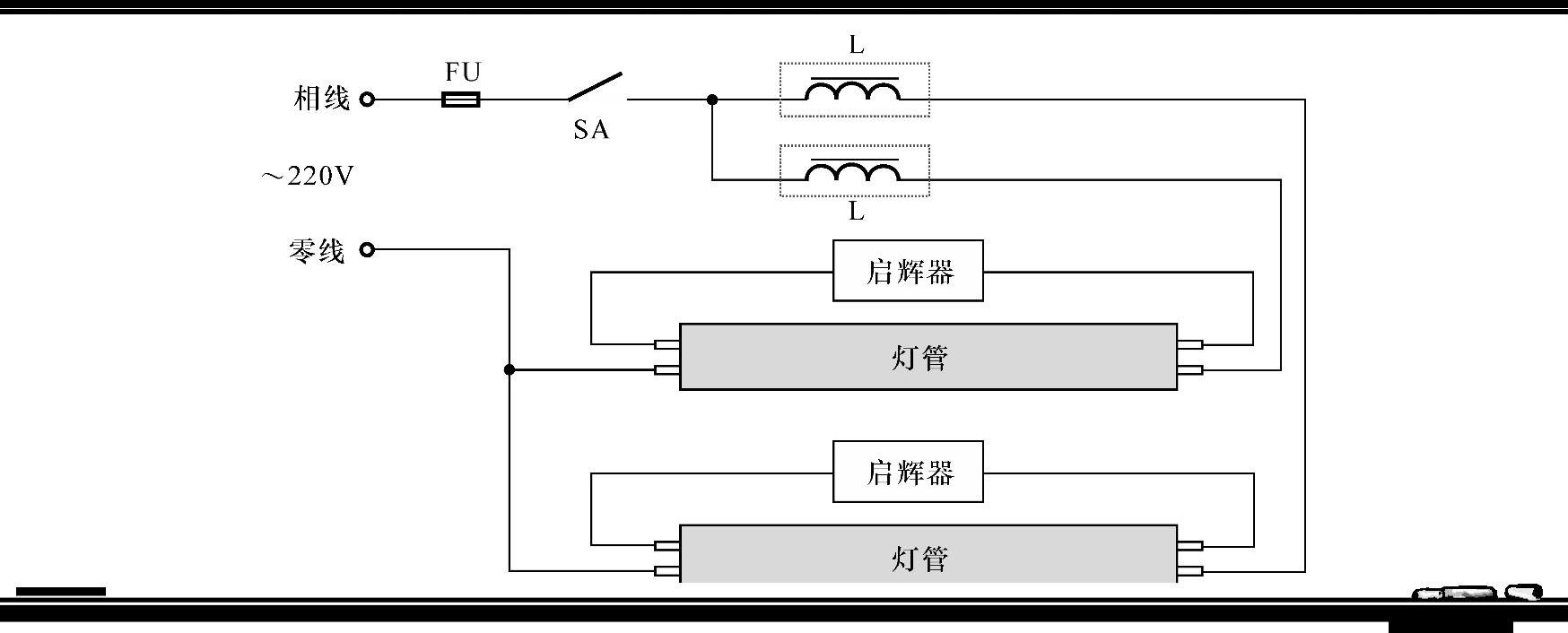

双日光灯管接线线路，如图10-28所示。这种情况应使用双镇流器和双启辉器，安装日光灯时，镇流器、启辉器必须和电源电压、灯管功率相配合。

图10-28 双日光灯管接线线路

3.双线圈镇流器接法

双线圈镇流器有四根引线，分主、副线圈，主线圈的两引线和二线镇流器接法一样，串联在灯管与电源之间。副线圈的两引线串联在启辉器与灯管之间，作为启动使用，由于副线圈匝数少，交流阻抗亦小，如果误把它接入电源主电路中，就会烧毁灯管和镇流器。所以，把镇流器接入电路前，必须看清接线说明，分清主、副线圈。也可用万用表检测，分辨出主、副线圈，阻值大的为主线圈，阻值小的为副线圈。接线方法如图10-29所示。(www.daowen.com)

图10-29 双线圈镇流器接法

4.可调光的日光灯电路

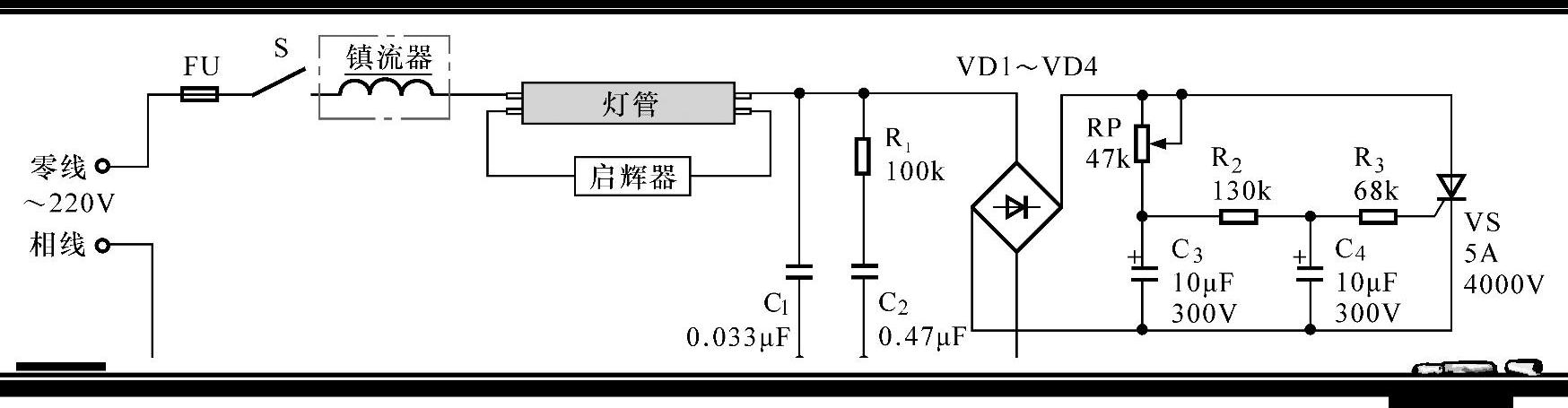

为了实现调光的要求，可使用调光器调节灯光的亮度。该电路通过调整电位器RP可调整晶闸管的电流，从而可调整日光灯的供电电流。图10-30所示为日光灯调光器线路。启辉前应把亮度调至最大，以保证正常启辉，启辉后再把亮度调至需要的大小。VD1～VD4可选用5A/400V的整流二极管。

图10-30 日光灯调光器线路

5.电子镇流器与日光灯的连接

电子镇流器的结构以及日光灯的连接方法，如图10-31所示。这种电子日光灯镇流器能启动8～40W类型的日光灯。这种方法是通过电路形成日光灯启动电压和维持电压。用它组装的日光灯不仅克服了低温、低电压不能启动的弊端，而且亮度更高、省电，并提高功率因数，延长日光灯使用寿命。

图10-31 电子镇流器的结构以及日光灯的连接方法
