日光灯主要是由日光灯管、启辉器(辉光启动器)、镇流器和灯架构成的。下面就让我们来认识一下日光灯各组成部件。
1.日光灯管

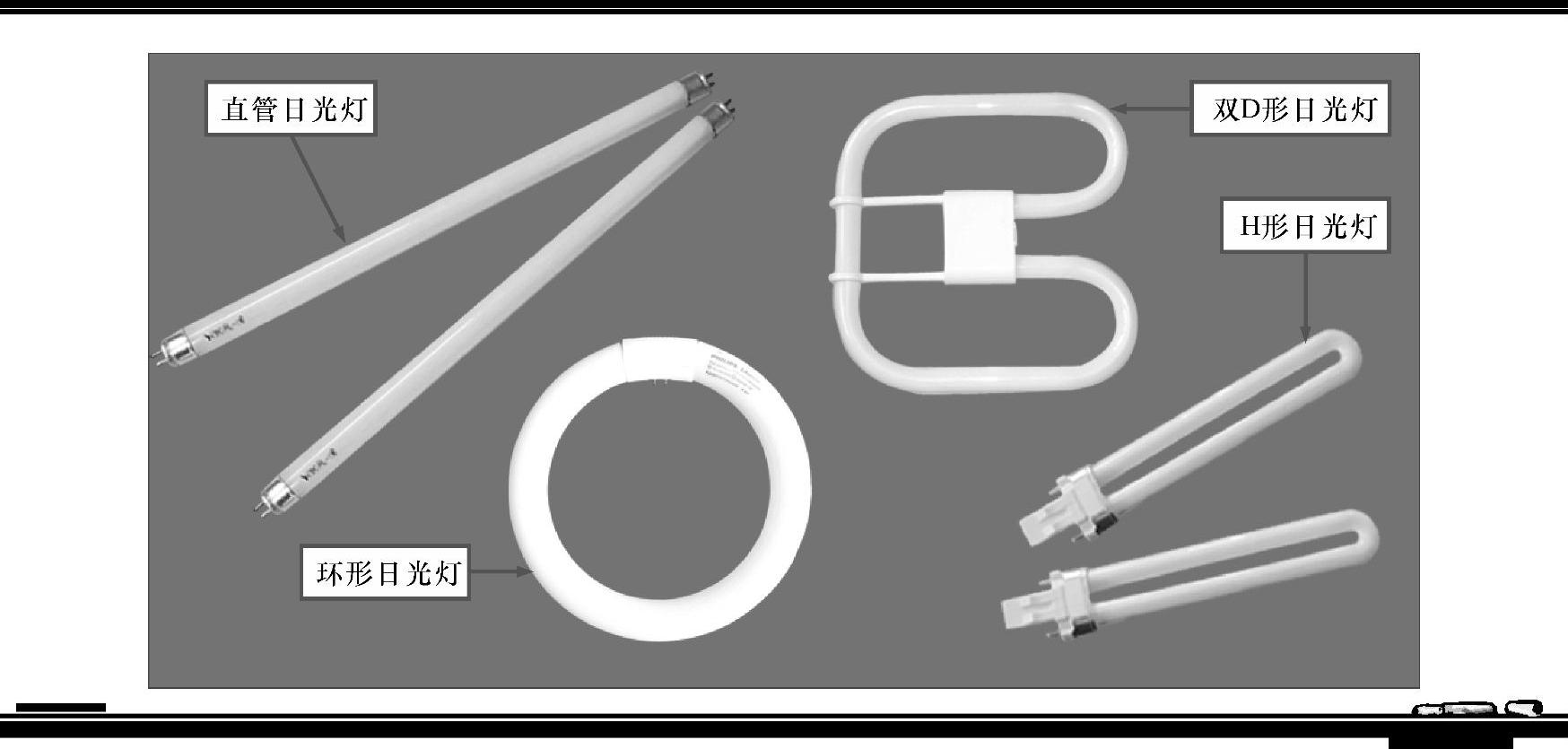

普通日光灯管外形细长,两端各有一对管脚(连接内部灯丝),灯管内充有微量的氩气和稀薄的汞蒸气,灯管内壁涂有荧光粉。当两端的灯丝之间的气体导电时会发出紫外线,使荧光粉发出柔和的可见光。图10-23所示为常见的几种日光灯外形。常见的日光灯型号有T4、T5、T8,功率在8~58 W之间。
图10-23 常见的几种日光灯外形
日光灯型号都是以“T”开头,该字母代表“Tube”,意思为管状的,这里用于表示灯管直径,即T代表1/8英寸,1英寸为25.4 mm,那么T就代表3.175 mm。T后面的数字表示个数。例如,T12就是有12个“T”,那么T12=38.1 mm。不同型号的日光灯的功率与其长度,如表10-1所示。

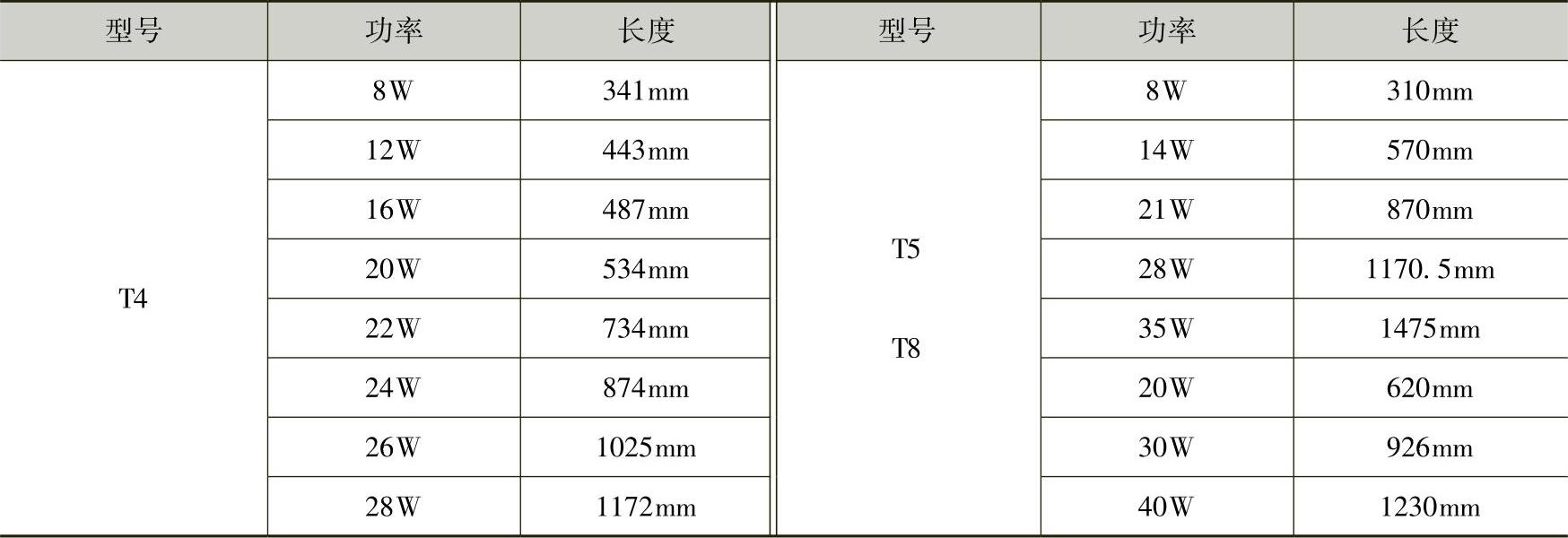

表10-1 T4、T5、T8型日光灯的功率与其长度
2.启辉器

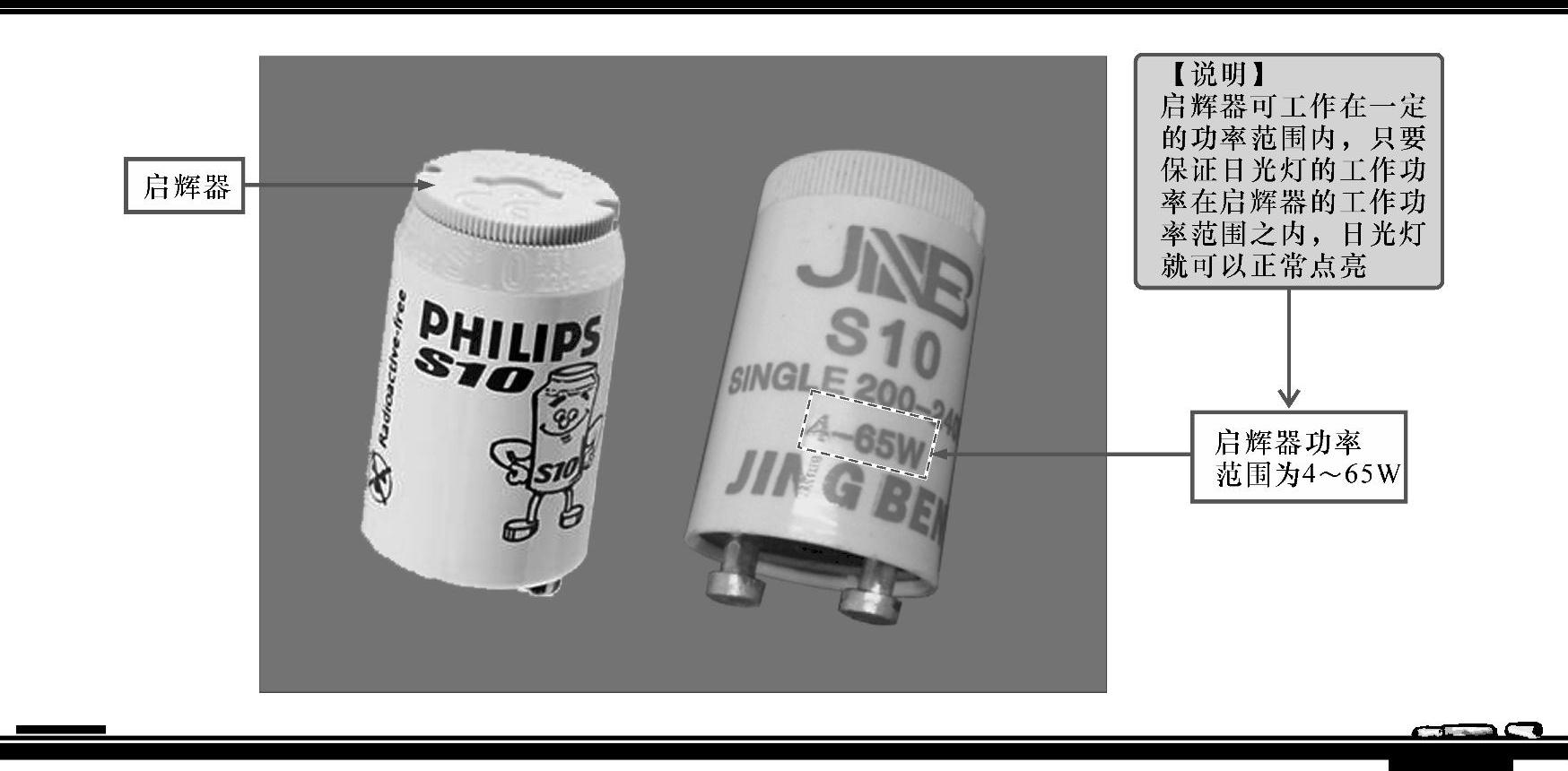

启辉器又称为跳泡,是预热并启动日光灯的特殊装置。它由充有氖气的玻璃泡、静触片和动触片(双金属片)构成。图10-24所示为常见的启辉器实物外形。
图10-24 常见的启辉器实物外形(www.daowen.com)
3.镇流器

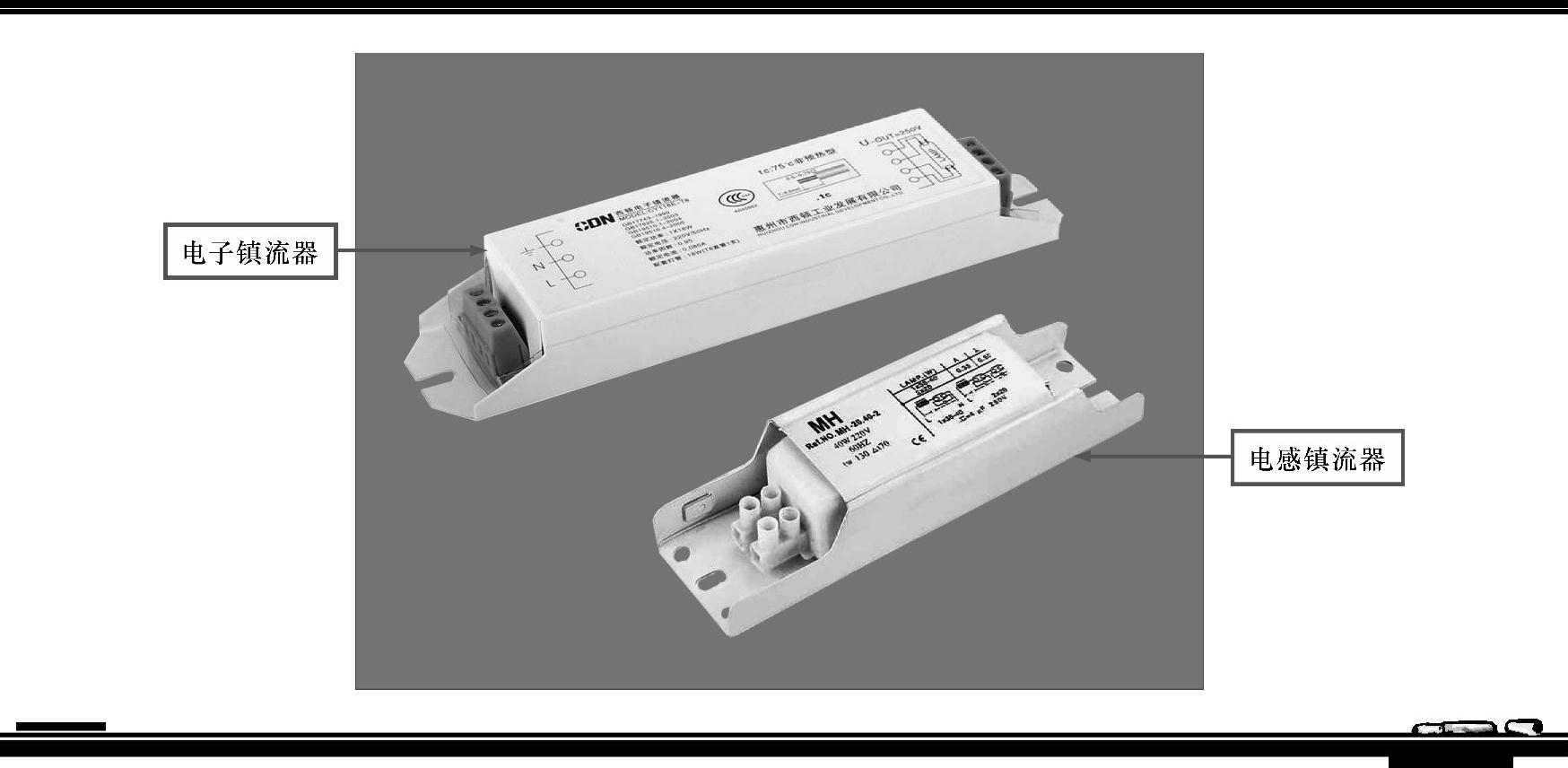

图10-25所示为镇流器的实物外形。镇流器按结构原理分,可分为电子镇流器和电感镇流器。电感镇流器在日光灯启动的过程中,与启辉器配合产生脉冲高压,使日光灯点亮。在日光灯点亮后,镇流器主要起限流的作用,使电流和电压稳定在灯管的额定工作范围内。而安装有电子镇流器的日光灯无需配备启辉器,便可点亮。
图10-25 镇流器的实物外形
【注意】
在选择镇流器时,需要选择与日光灯功率相同的镇流器。若选择的镇流器功率较大,镇流器容易发热,易烧坏相关的器件;若选择的镇流器功率较小,会使日光灯无法点亮或亮度较暗。
4.灯架

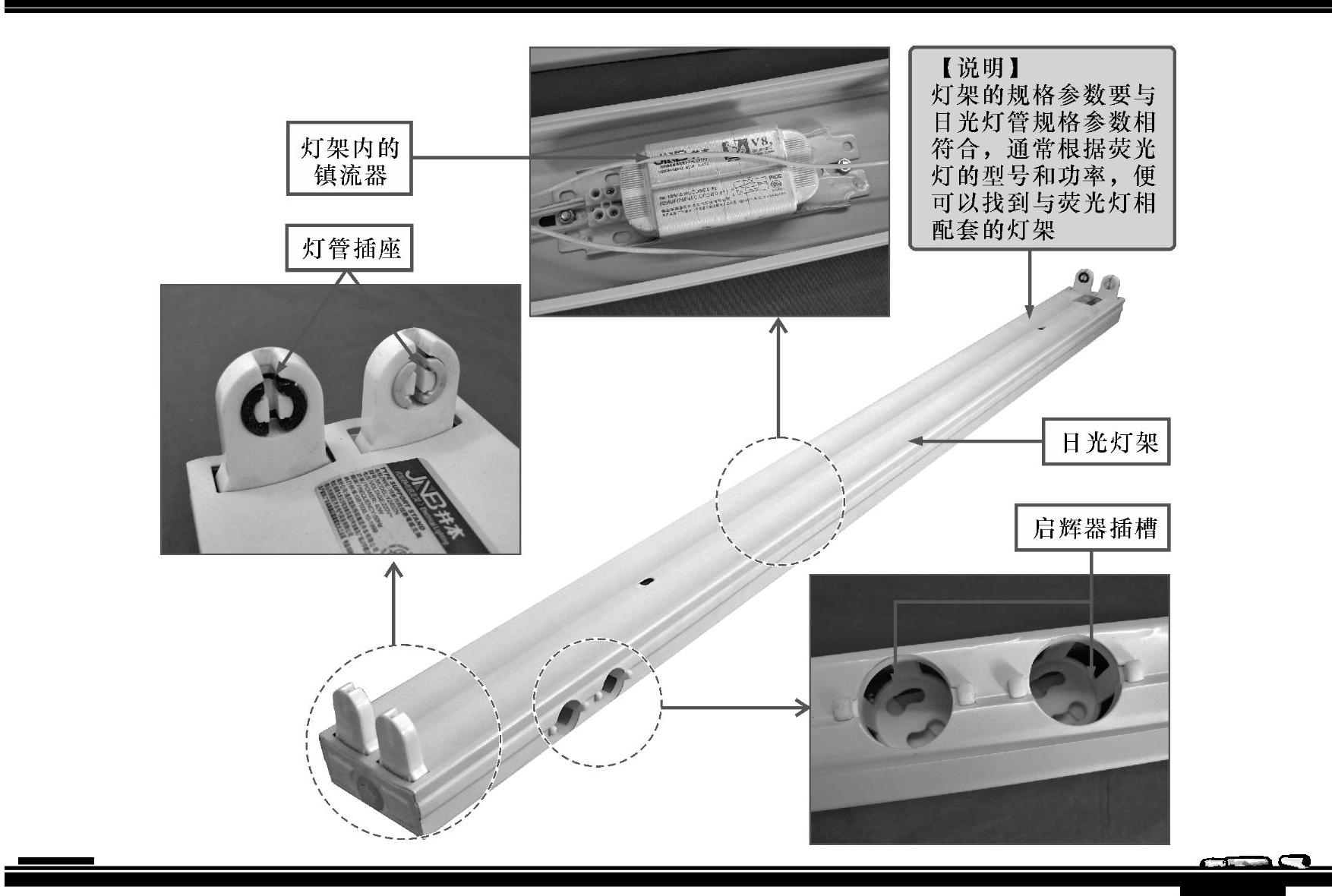

灯架主要用来承载日光灯、镇流器和启辉器。将它们固定在灯架上,再通过内部引线相连,便可形成一个完整的照明线路。图10-26所示为灯架的实物外形。从图中可以看到灯管插座、启辉器插槽、镇流器的安装位置。
图10-26 灯架的实物外形
