灯泡照明系统安装训练方法

了解灯泡照明系统的设备选择及规划设计后,便可进行灯泡照明系统的安装训练。下面,我们将分别以楼宇的楼道照明系统安装和小区路灯照明系统的安装,对大家进行实际的操作训练。届时,大家应严格按照操作步骤进行操作,安装完成后应对照明系统进行检查。

1.楼宇的楼道照明系统的安装训练

选择好小区楼宇照明灯具的器材后,就可以对其进行安装了。安装时应将照明灯具安装在楼道的中心位置,以保证光源的分布均匀;将照明灯具的控制开关安装在楼梯电梯口处,安装时应注意其安装的高度,距地面的高度应为1.3m。

(1)开槽布线

对楼宇照明灯具安装前,应先使用开凿工具按照设计要求在指定的墙体位置开槽,并确定照明灯、控制开关接线盒及照明支路接线盒的安装位置,然后进行穿线操作。开槽布线的方法,如图10-15所示。

(2)楼层照明支路的连接

开槽布线完成后,对照明支路接线盒中的引出线与控制开关接线盒中的引出线进行连接,通过照明支路为楼道照明灯进行供电。楼层照明支路的连接方法,如图10-16所示。

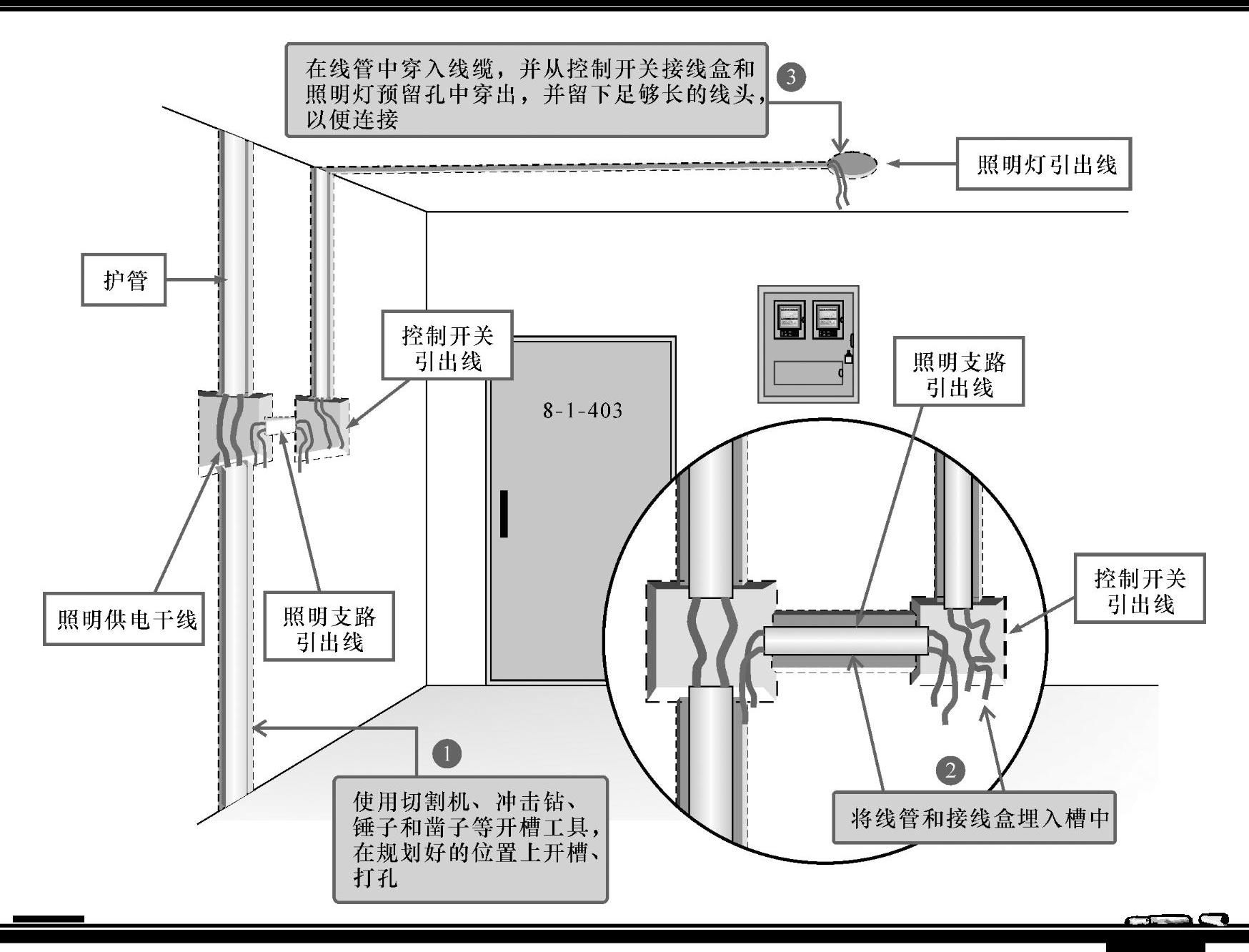

图10-15 开槽布线的方法

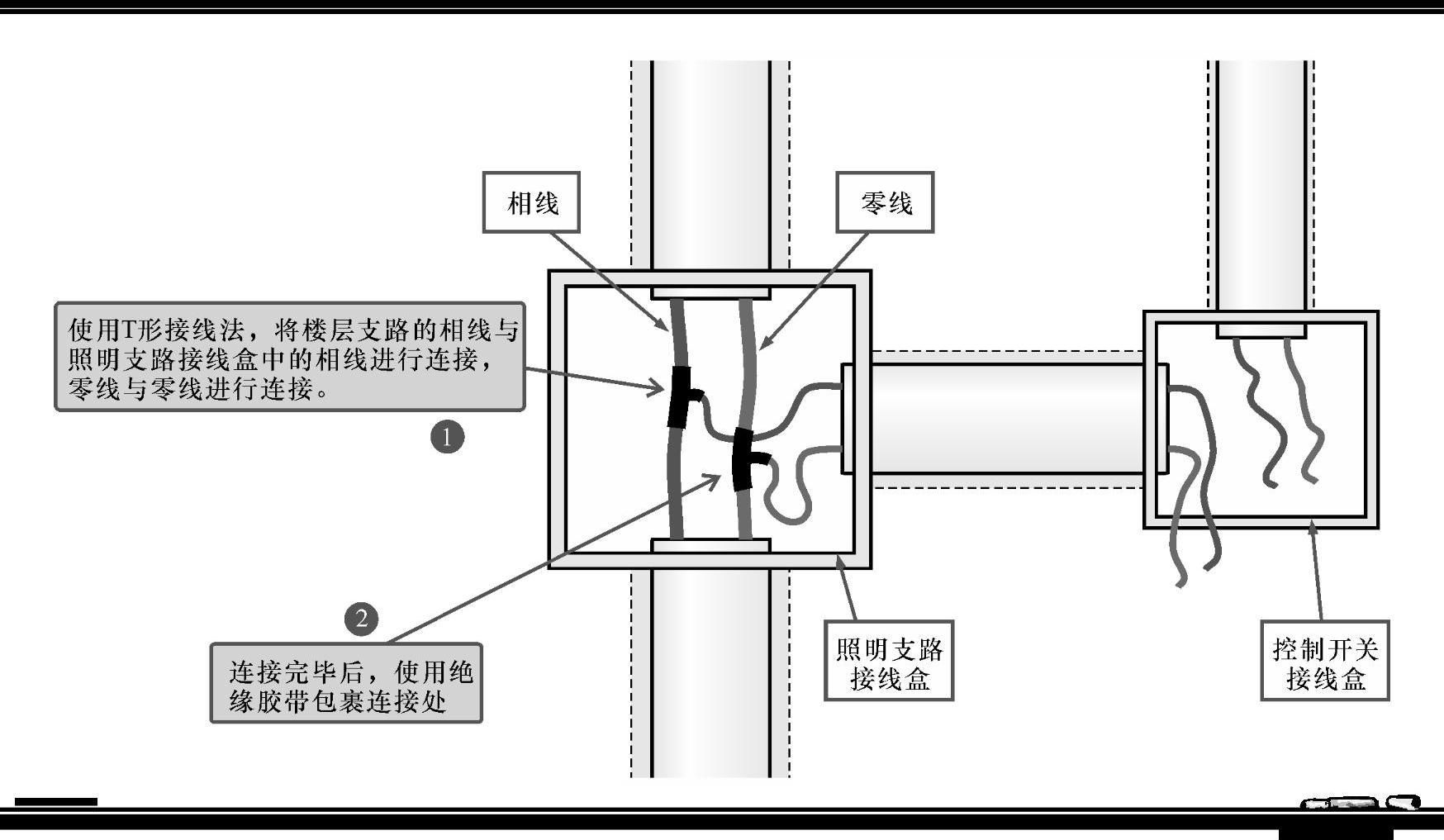

图10-16 楼层照明支路的连接方法

(3)控制开关的安装连接

控制开关是用于控制楼道照明灯具通断的器件,楼层照明支路的连接完成后,接下来就可以对控制开关进行安装连接了。控制开关的安装连接方法,如图10-17所示。

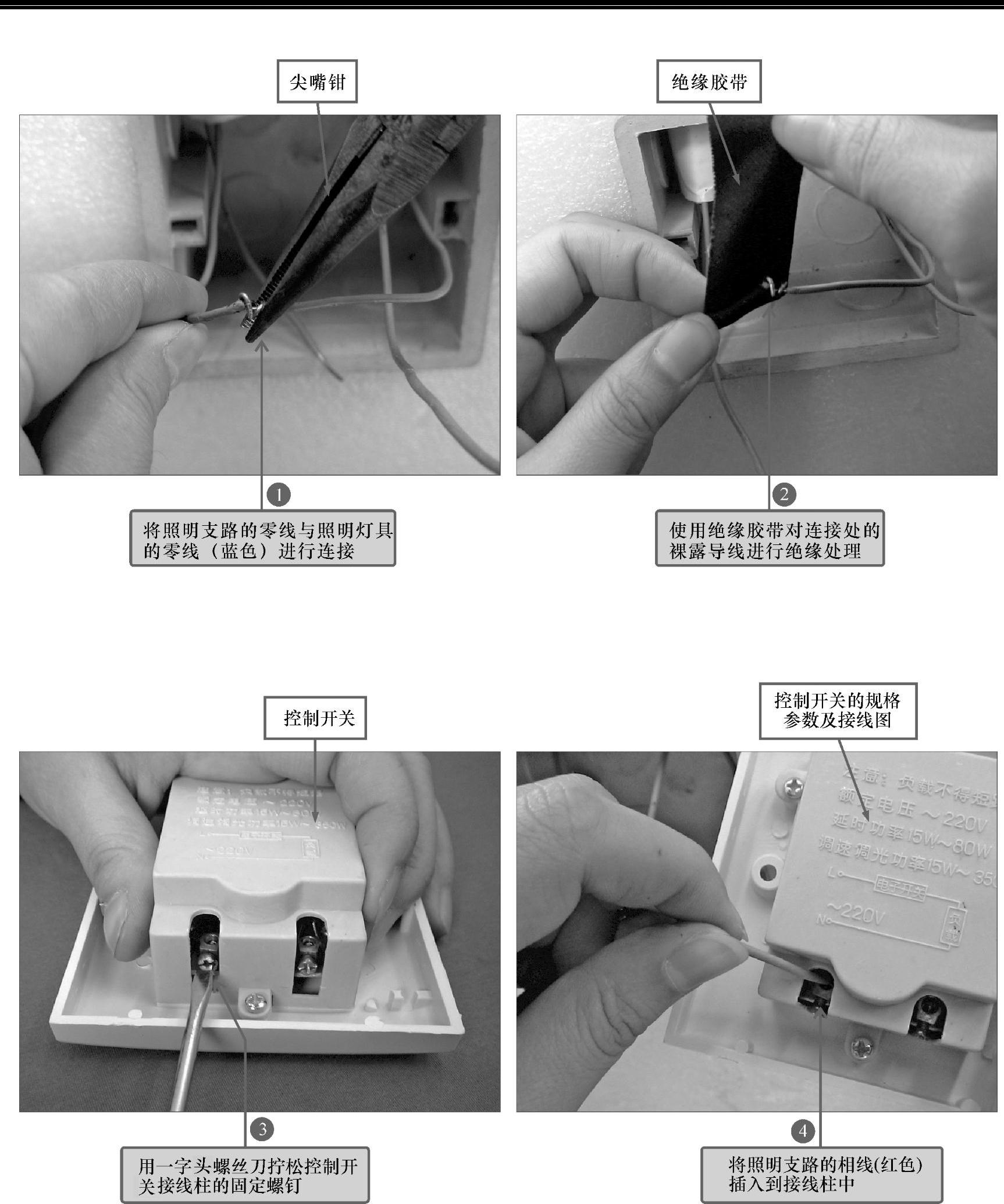

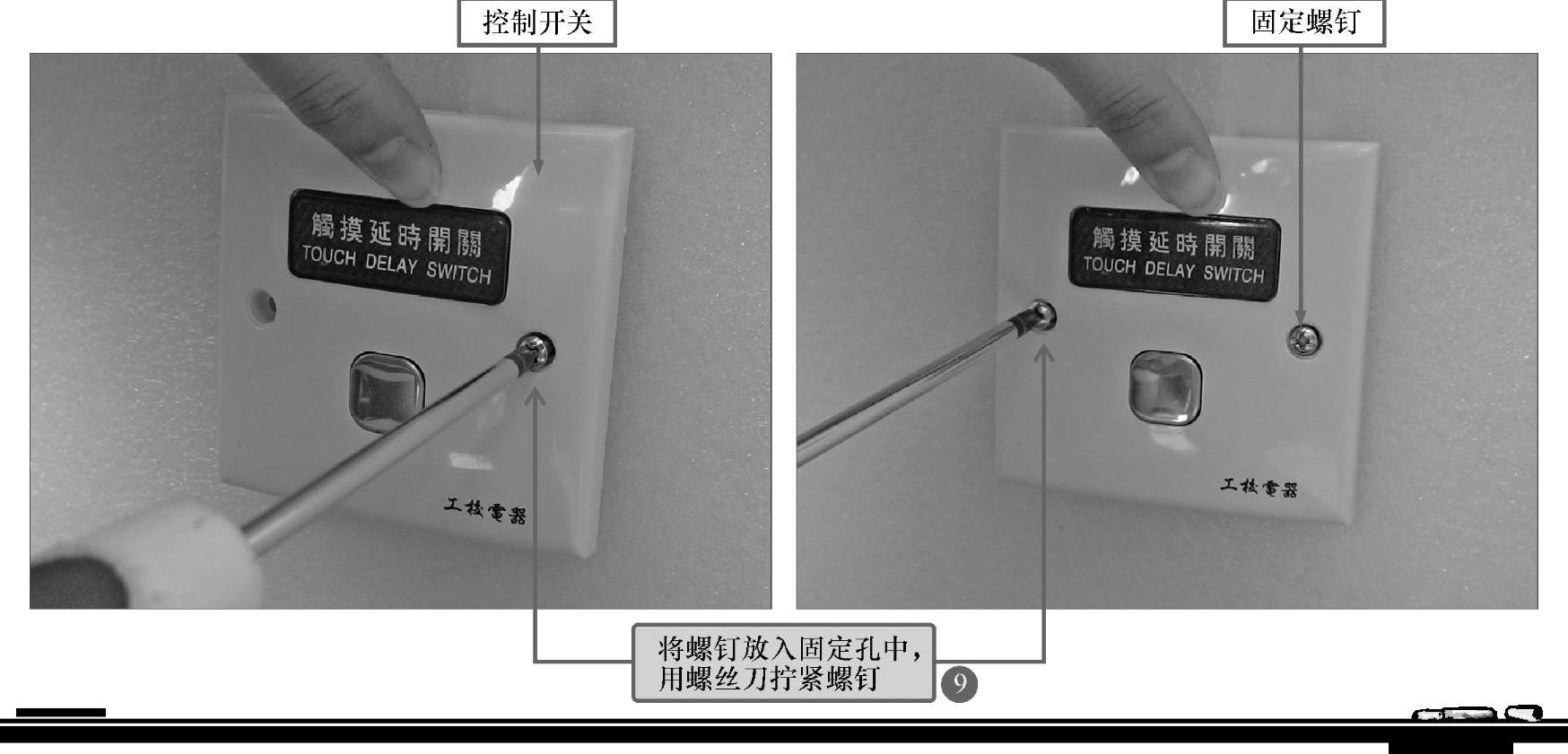

图10-17 控制开关的安装连接方法

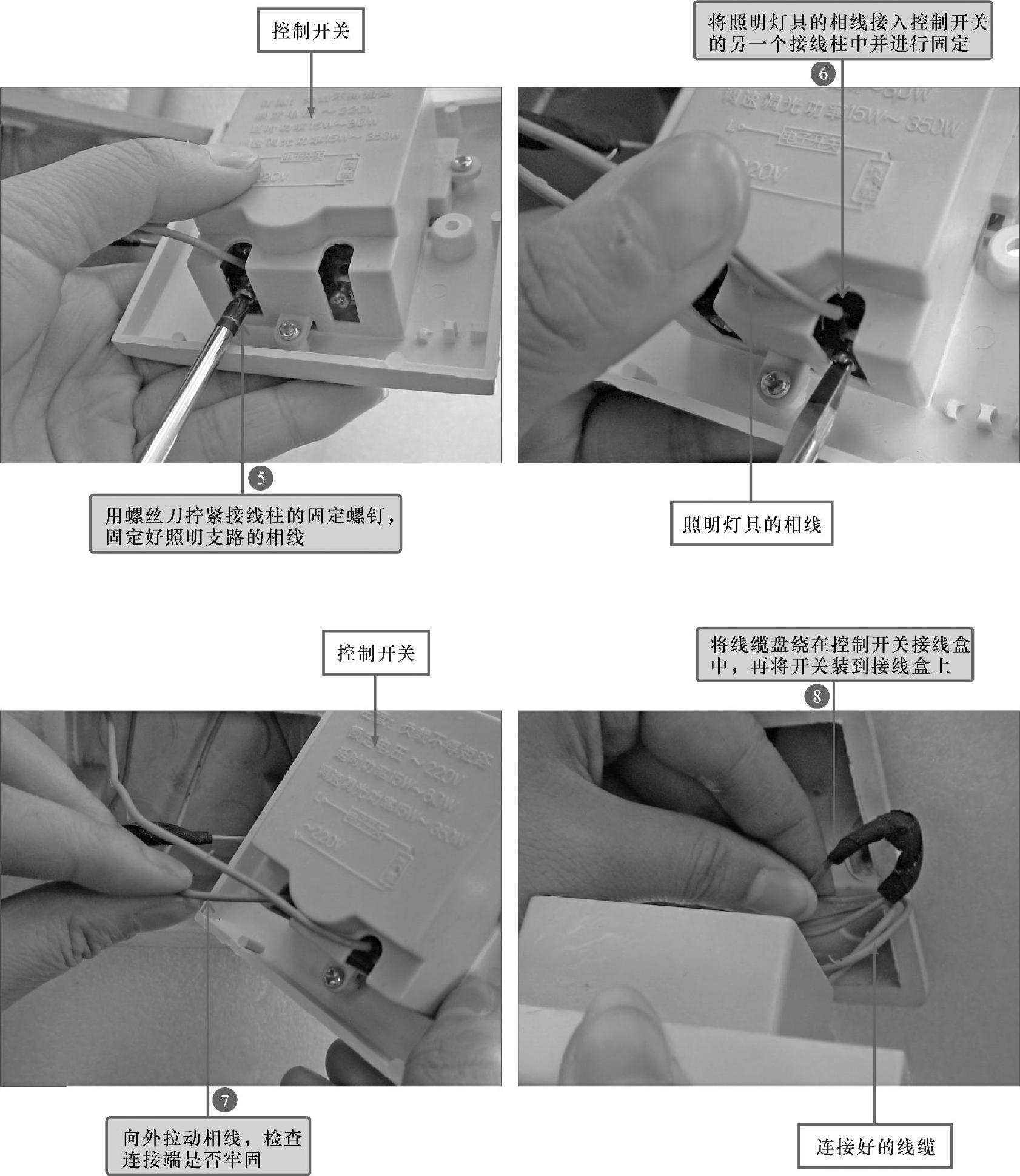

图10-17 控制开关的安装连接方法(续1)


图10-17 控制开关的安装连接方法(续2)

(4)照明灯泡的安装连接

灯泡是用于为楼道提供亮度的器件,控制开关连接完成后,接下来我们就可以对照明灯泡进行安装连接了。照明灯泡的安装连接方法,如图10-18所示。(www.daowen.com)

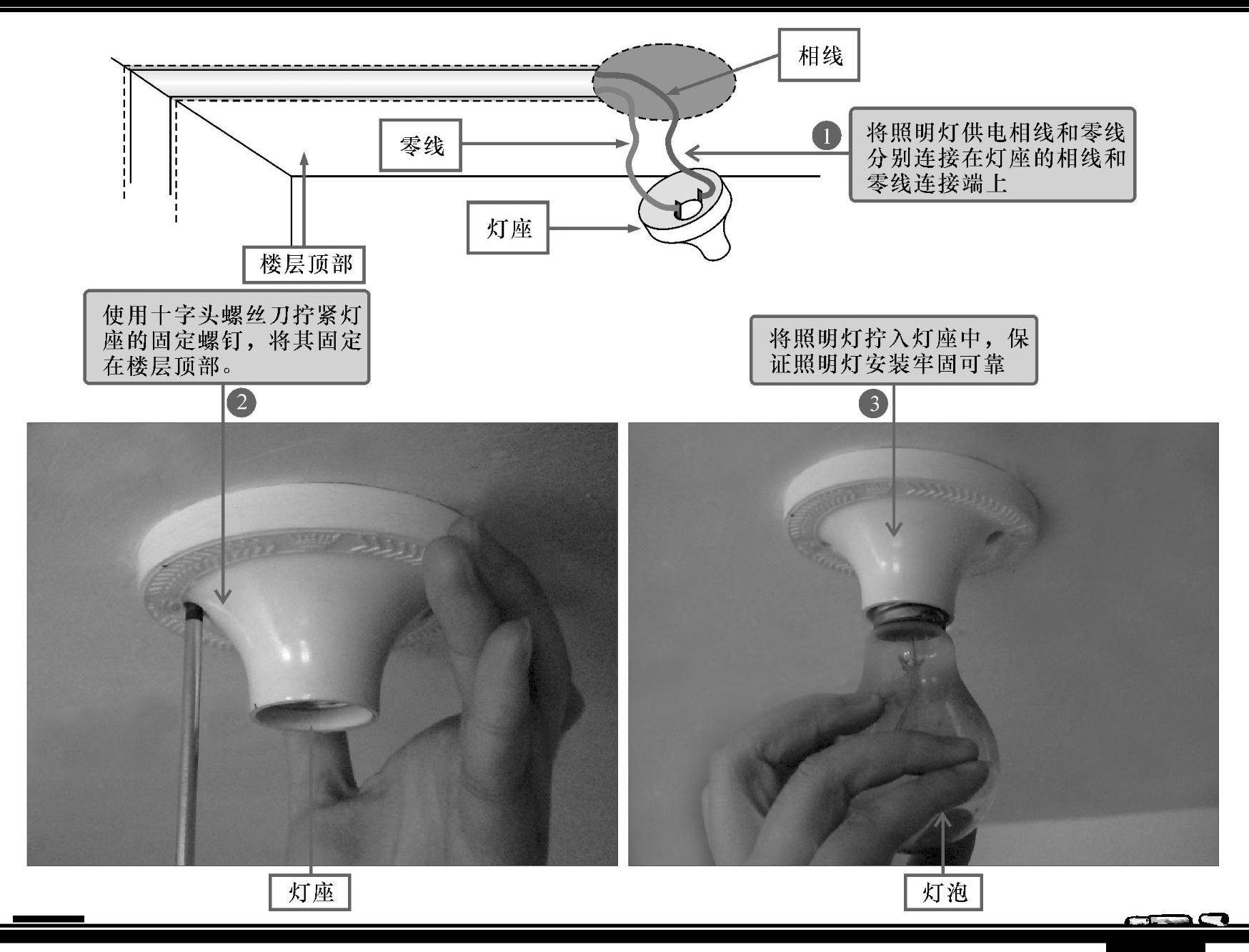

图10-18 照明灯泡的安装连接方法

2.小区路灯照明线路的安装训练

选择好照明灯泡和线缆等器材后,就可以按照施工方案进行布线和安装了。安装时,应尽量使线路短直、安全、稳定、可靠,便于维修和检测,要考虑到外界可能影响和损坏线路的有关因素,在进行设备安装时,要严格按照照明标准及装配标准进行安装。

(1)线缆的敷设

现在小区中常见的线路敷设一般都采用暗敷。由于小区内敷设有照明、监控、广播等线路,因此小区内的电缆种类和数量有很多,最好采用电缆沟的敷设方法进行布线。

(2)灯杆的安装固定

线缆敷设完成后,将电缆引入灯杆,并对灯杆进行安装固定,如图10-19所示。

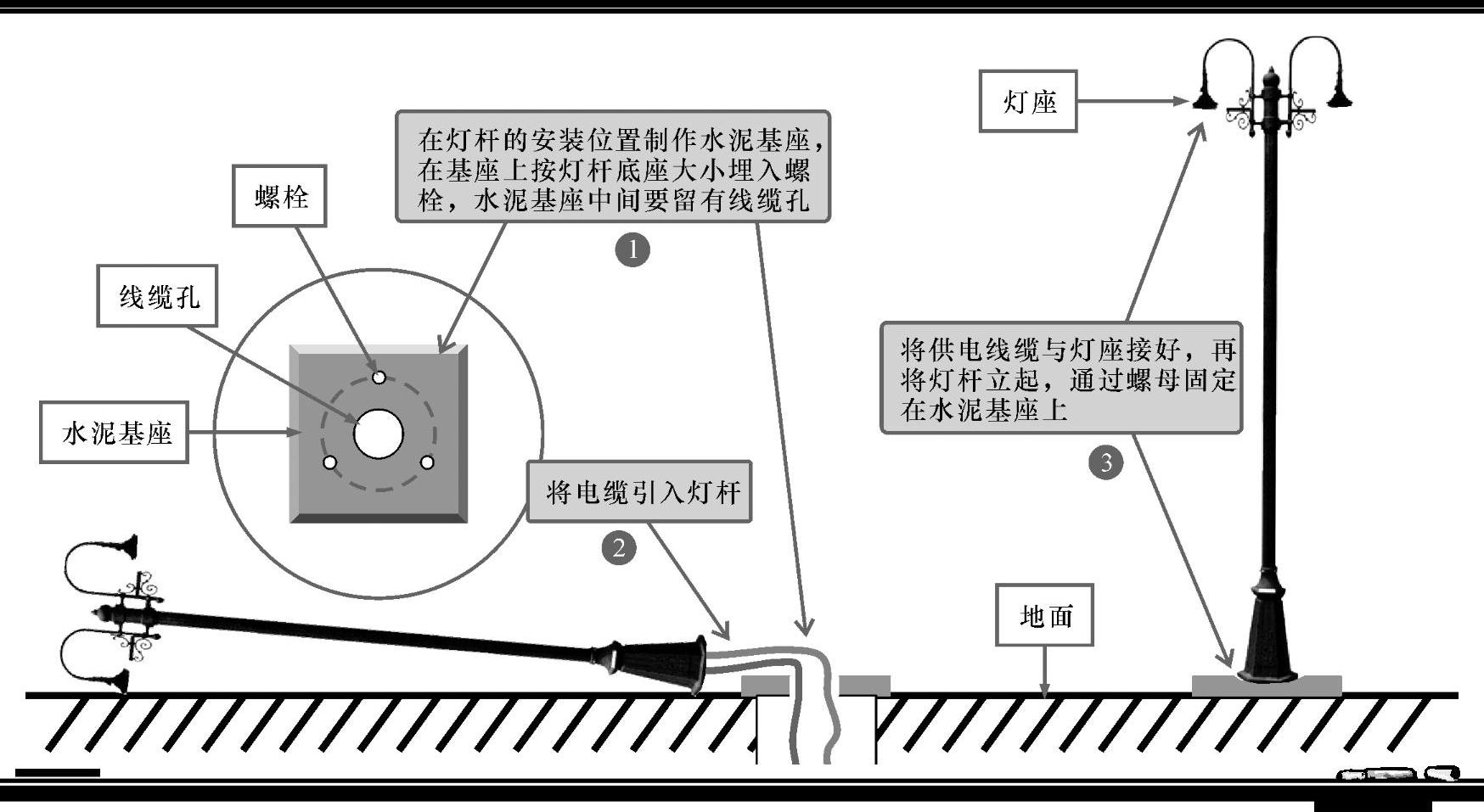

图10-19 灯杆的安装定位与固定

(3)灯具的安装固定

灯杆安装固定完成后,接下来就需要对照明灯泡和灯罩进行安装了,如图10-20所示。

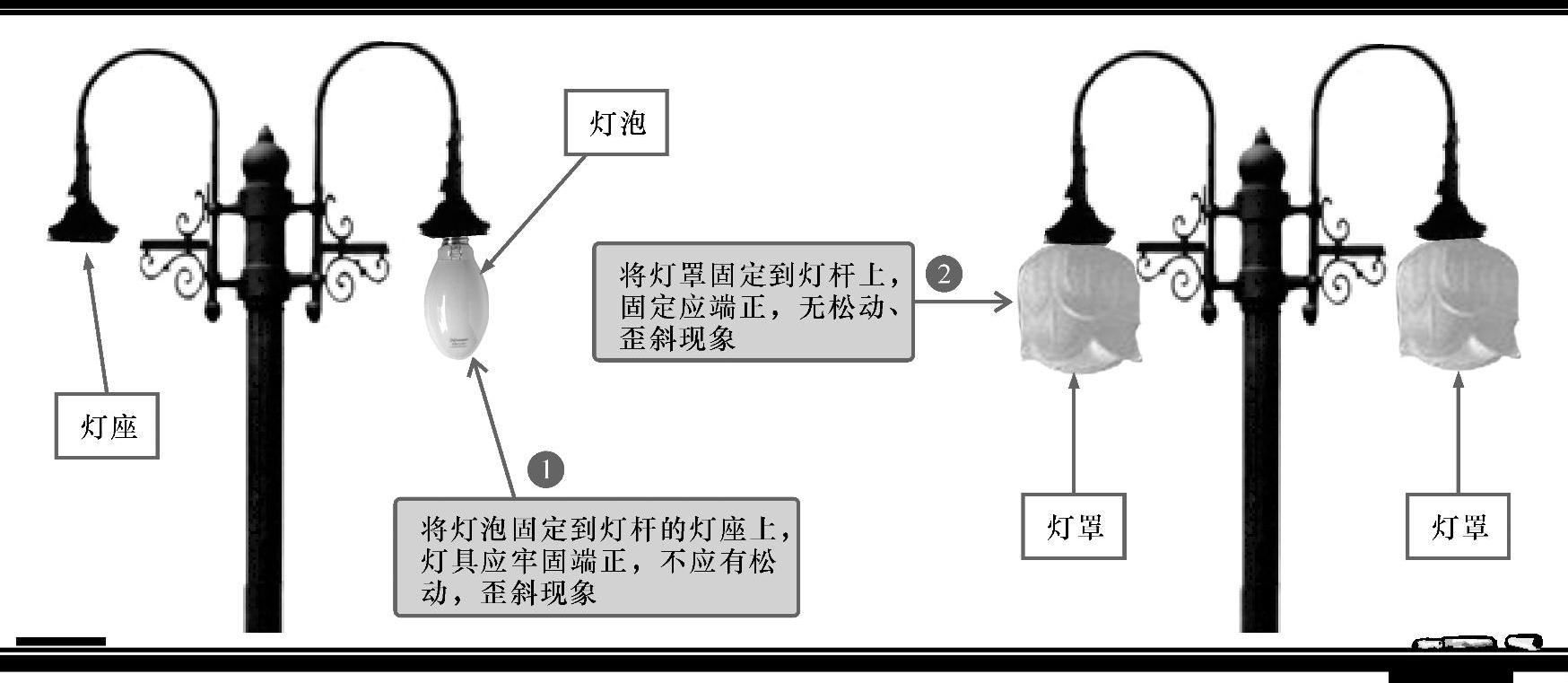

图10-20 灯具的安装定位与固定

【注意】

灯座使用不同规范的灯泡时,应将灯口固定点调整到与灯泡容量相同的位置,得到最佳配光曲线。灯罩在固定前应检查是否完整无损,安装时灯罩应加胶圈。

小区路灯或楼道照明灯的安装连接完成后,需要检测灯泡是否能起到照明的作用。例如检验楼道照明灯时,先将断路器闭合,用手触碰触摸开关,如图10-21所示,灯亮则说明该楼层楼道灯正常;若灯不亮则需要对触摸开关、灯具以及线路连接处进行检查,对出现故障的开关和灯具要及时进行维修或更换。

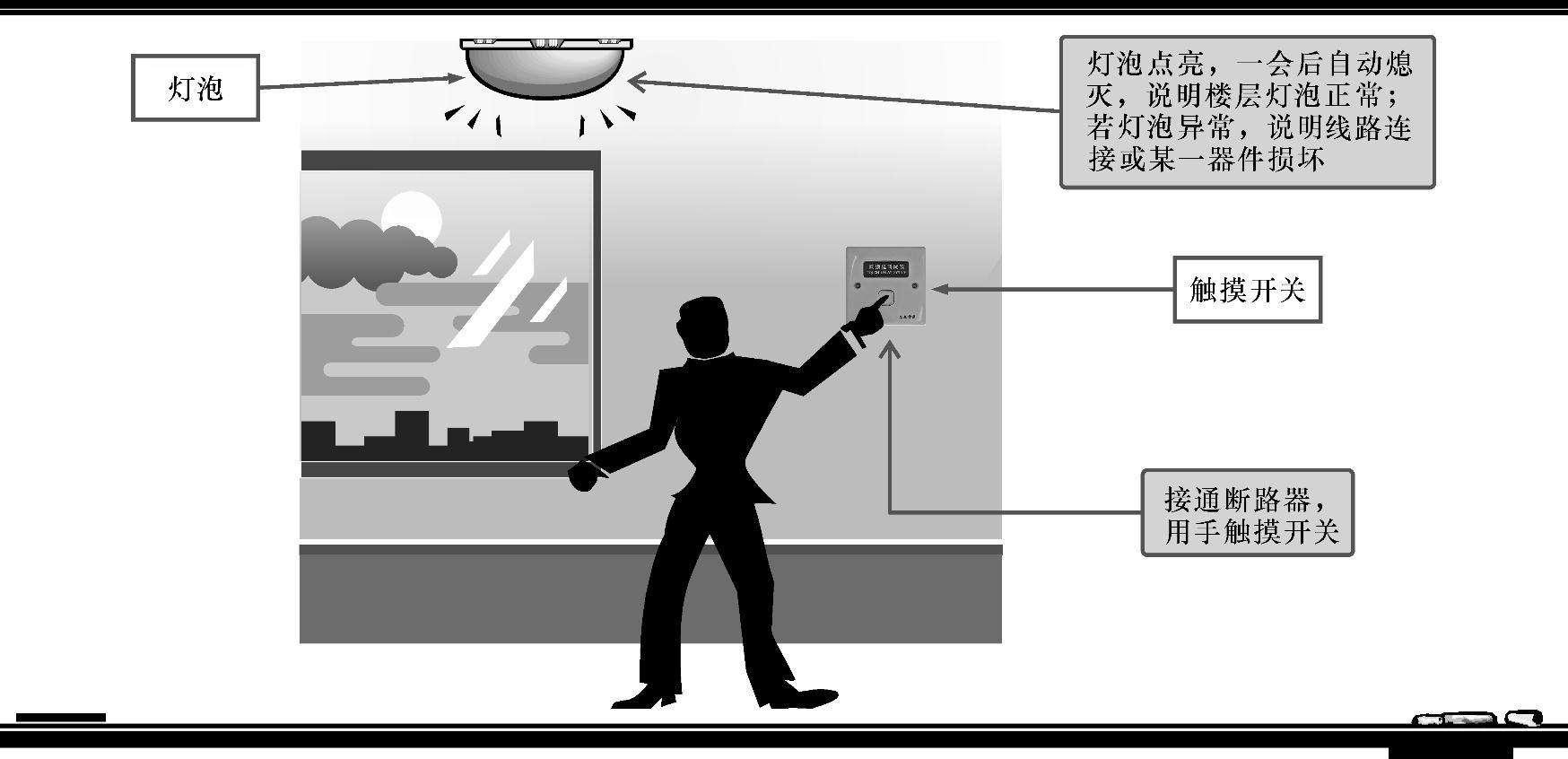

图10-21 照明灯具安装完成后的检测方法
