规范安装有线电视插座可分为有线电视线的加工和有线电视线与接口模块的连接，共两个操作环节。

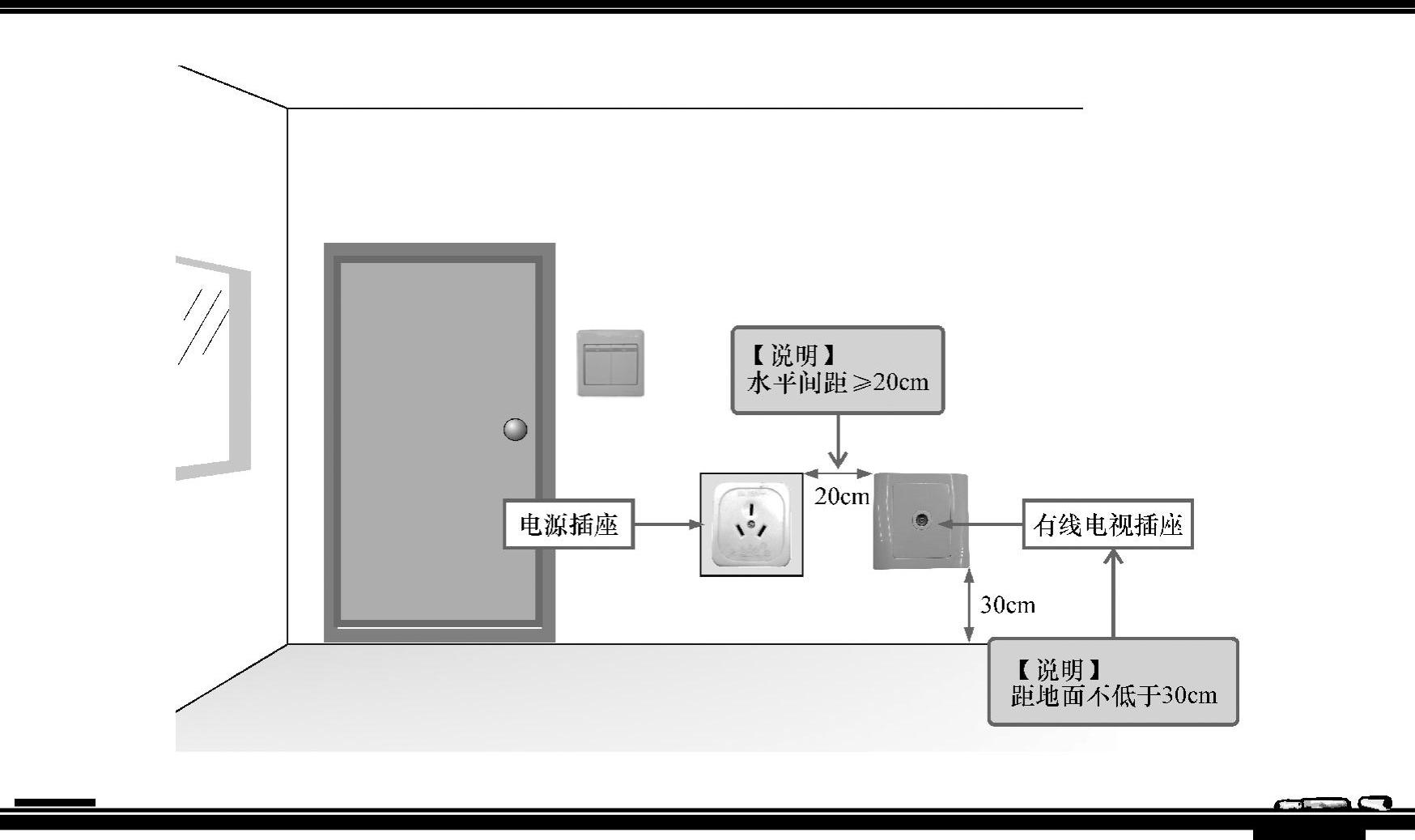

图9-45为有线电视插座的安装示意图。

图9-45 有线电视插座的安装示意图

1.有线电视线的加工处理

剪开塑料绝缘保护层，并将网状屏蔽层向下翻转，然后将同轴电缆的内部绝缘层用剪刀剪断，注意不要损伤铜芯线，如图9-46所示。

图9-46 有线电视线的加工处理

【资料】

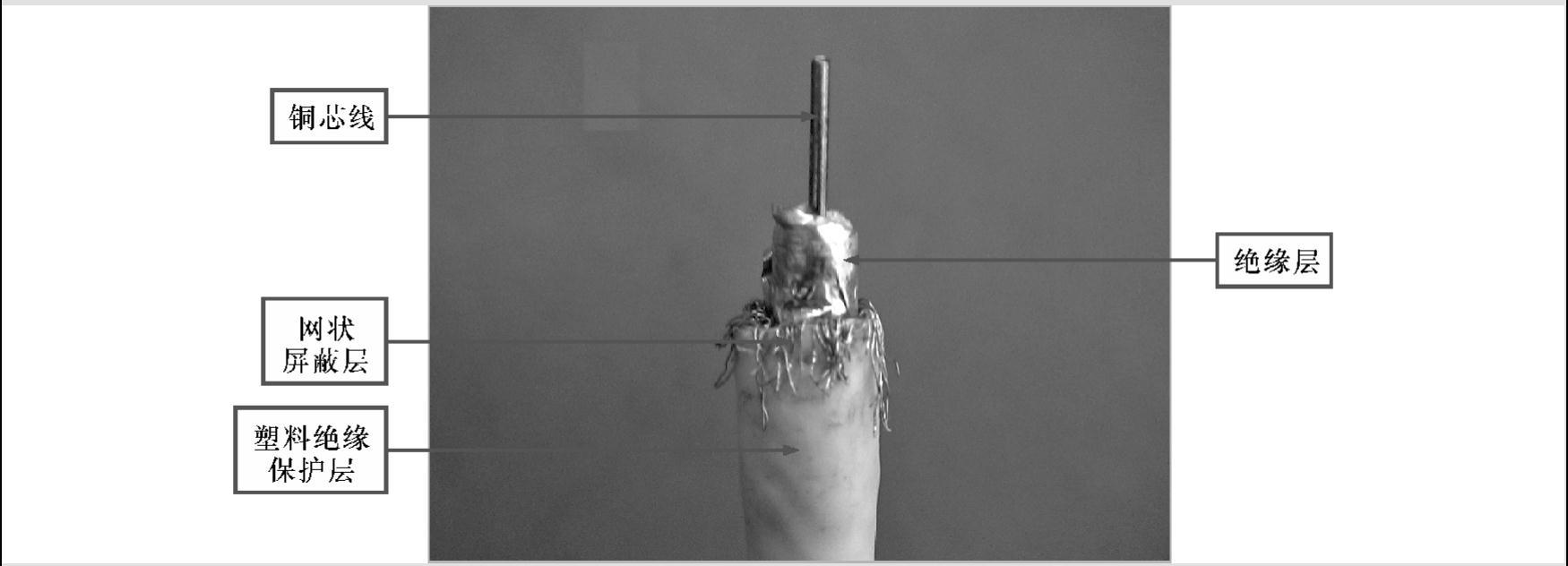

同轴电缆的内部结构如图9-47所示，将同轴电缆的网状屏蔽层向下翻转，是为了避免与铜芯连接在一起发生短路。

图9-47 同轴电缆的内部结构

2.有线电视线与接口模块的连接

（1）打开有线电视接线模块护盖，并拆下同轴电缆固定卡

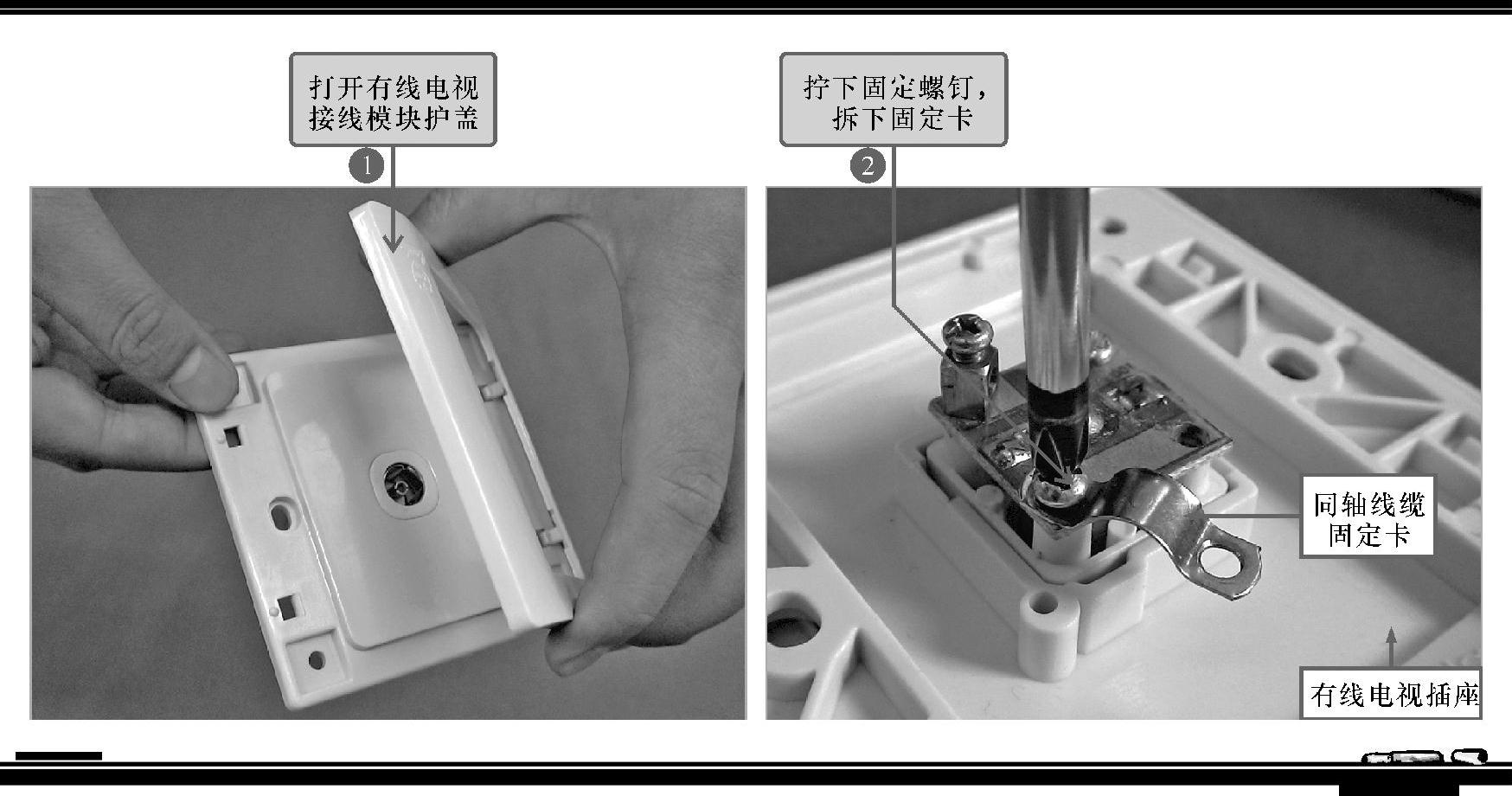

将有线电视接线模块的护盖打开，使用螺丝刀拧下有线电视模块内部信息模块上固定同轴线缆固定卡的固定螺钉，拆除固定卡，如图9-48所示。

(www.daowen.com)

图9-48 打开有线电视接线模块护盖，并拆下同轴电缆固定卡

（2）插入同轴电缆的线芯并将同轴电缆固定在固定卡内

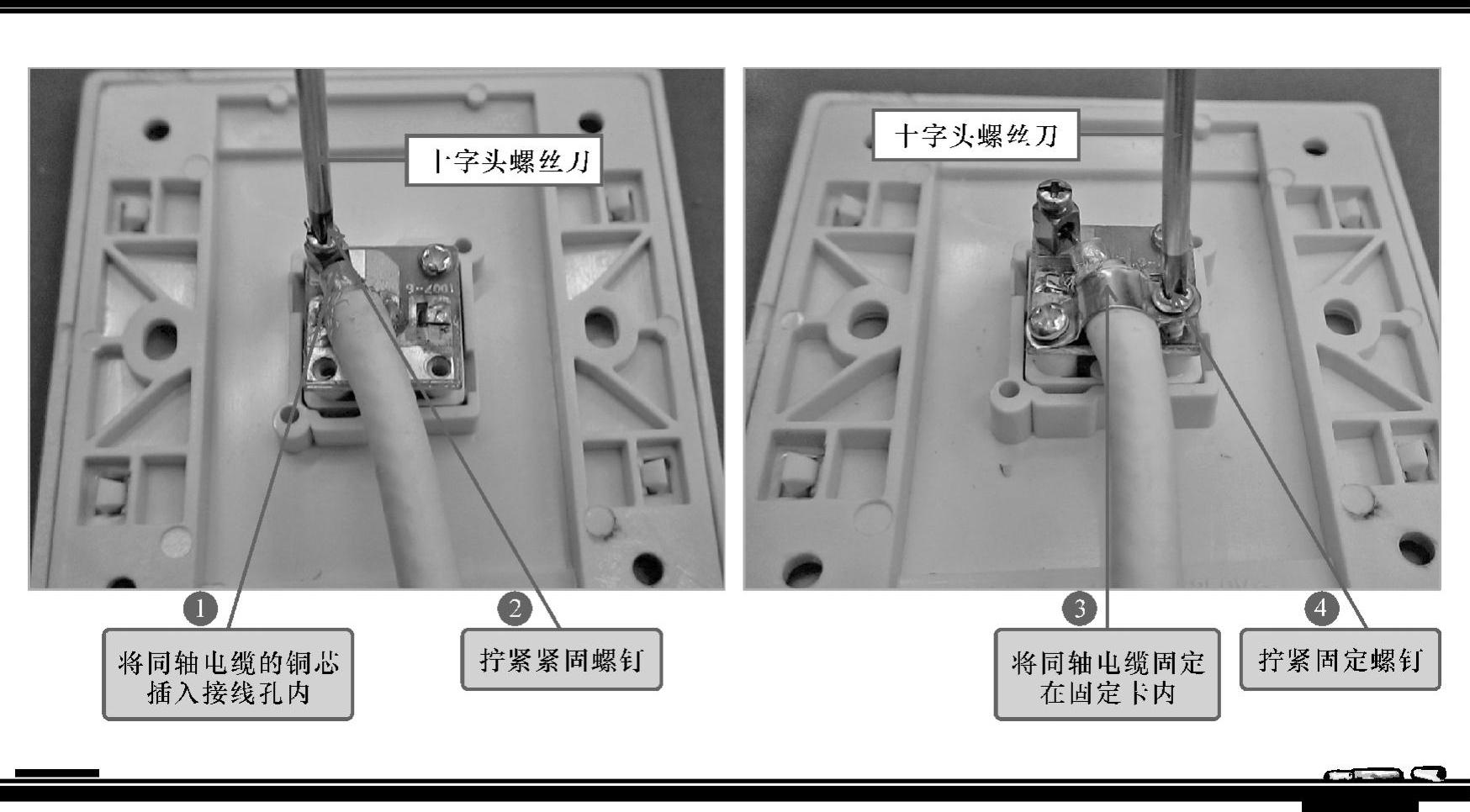

将同轴电缆的线芯插入有线电视接线模块内部的信息模块接线孔内，拧紧紧固螺钉。然后将同轴电缆固定在有线电视接线模块内部信息模块的金属扣（即固定卡）内，拧紧固定螺钉，使网状屏蔽层与金属扣相连，如图9-49所示。

图9-49 插入同轴电缆的线芯并将同轴电缆固定在固定卡内

（3）将有线电视接线模块固定在接线盒上

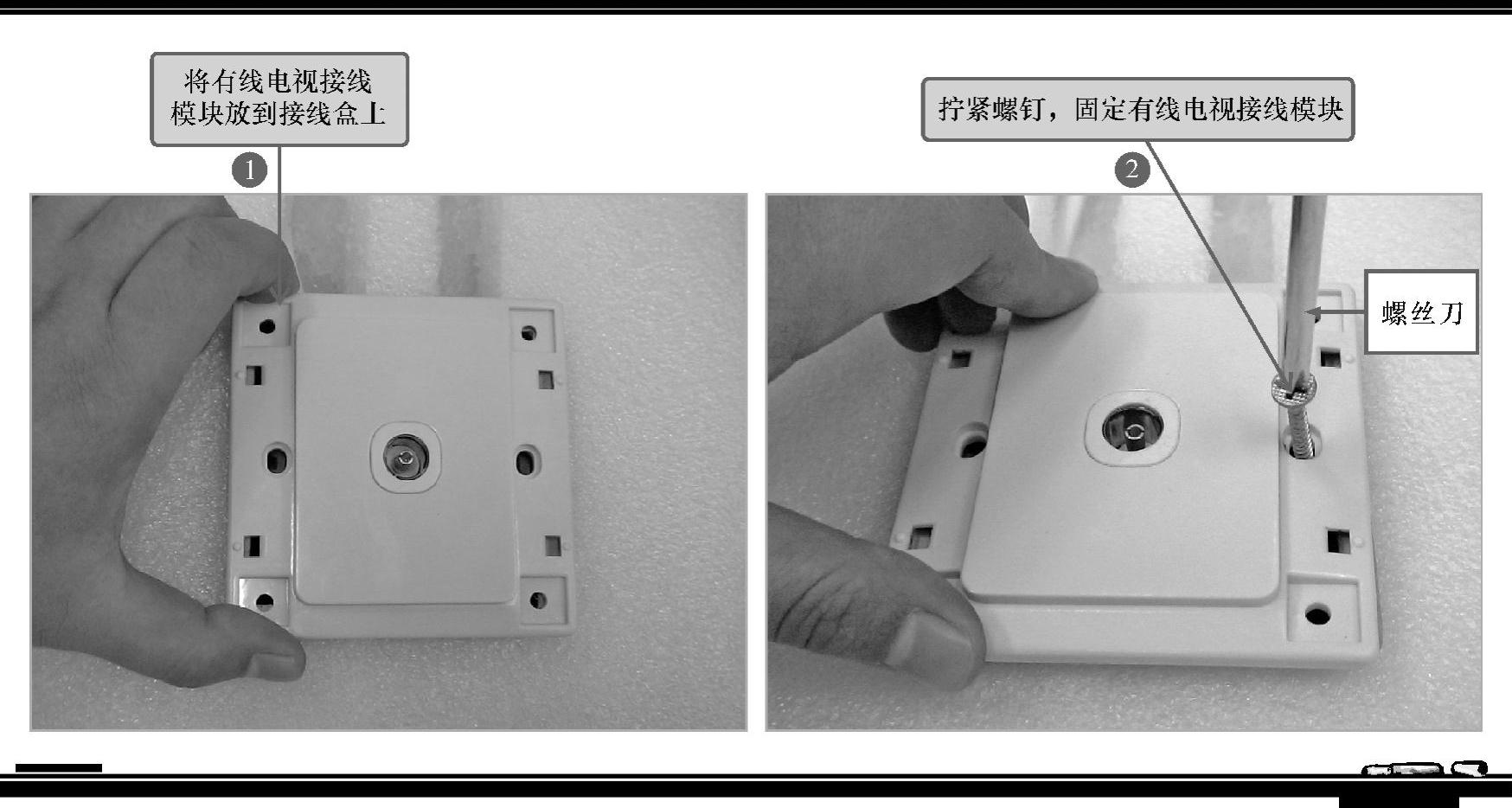

确认同轴电缆连接无误后，将连接好的有线电视接线模块放到预留接线盒上，在有线电视接线模块与预留接线盒的固定孔中拧入固定螺钉，如图9-50所示。

图9-50 将有线电视接线模块固定在接线盒上

（4）安装插座护板并插入BNC接头测试接线模块

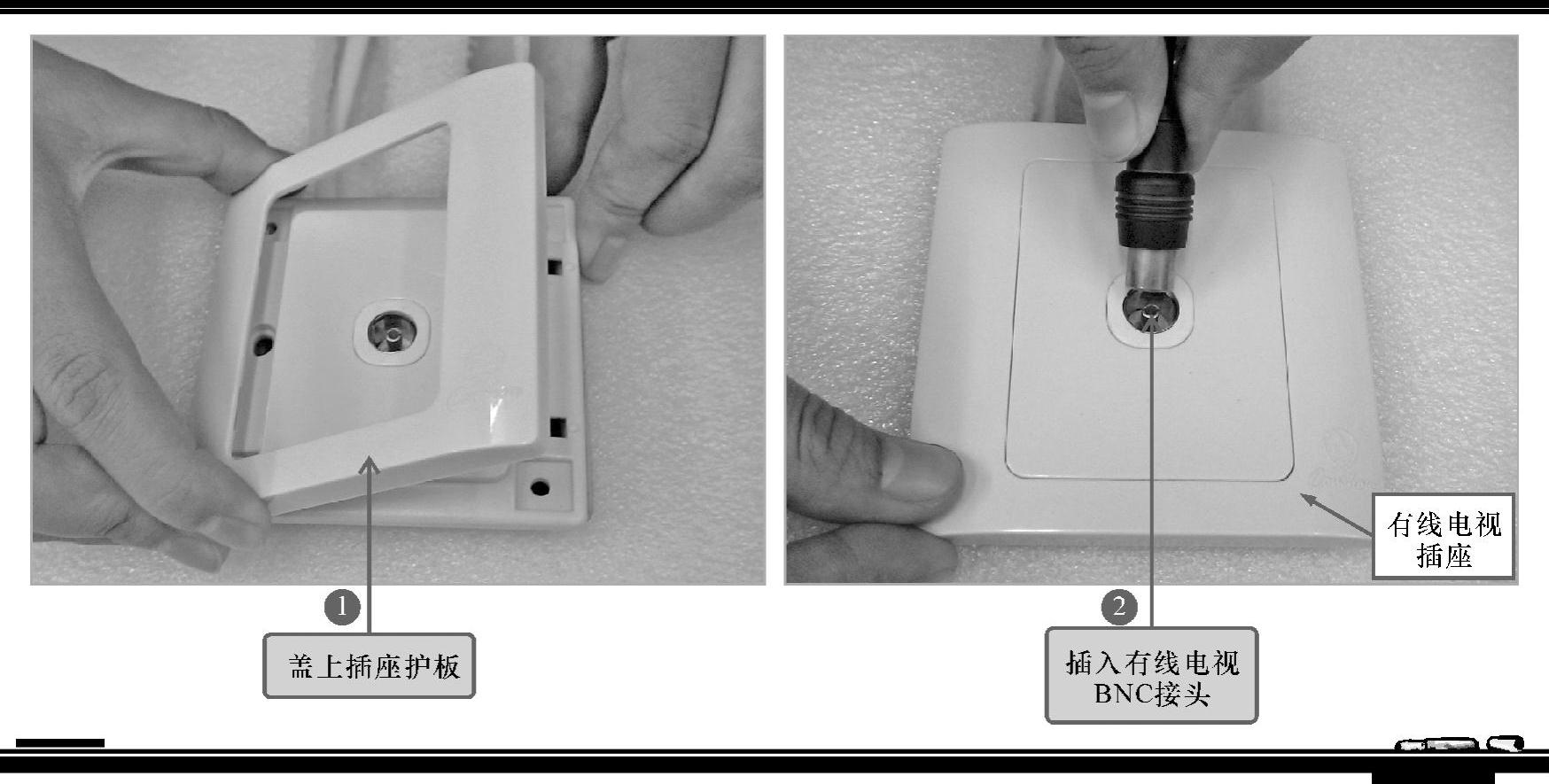

盖上有线电视接线模块的护板，将有线电视机射频电缆的高频接头（BNC接头）插入到有线电视接线模块上，如图9-51所示。

图9-51 安装插座护板并插入BNC接头测试接线模块

至此，有线电视插座的连接操作就完成了。
