单相三孔插座可分为小功率供电插座和大功率供电插座两种，其安装接线方法基本相同。

小功率供电插座是家庭或办公室中常见的电源插座，这种插座的规格是250V、10A，台灯、电风扇、计算机、音响、电视机的电源都采用这种规格。对其进行安装首先要选择适合的插座类型和连接线，了解供电插座的安装要求。小功率供电插座安装位置要求距地面高度不小于0.3m，如图9-10所示。

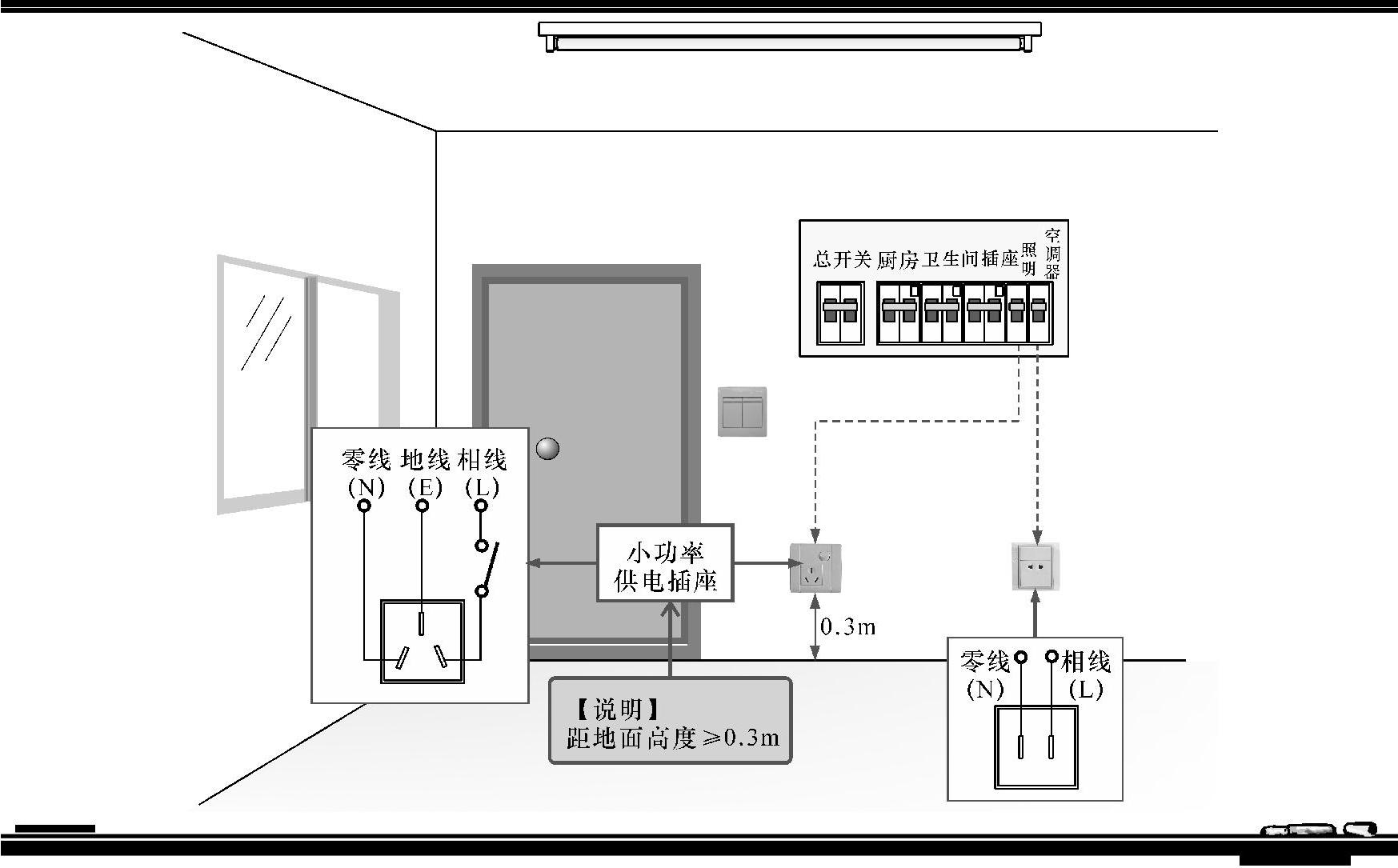

图9-10 小功率插座的安装位置示意

大功率供电插座基本上应用在空调器供电中。对空调器所用的大功率插座安装时，同样需要注意其安装的高度，大功率插座距地面高度一般为1.8m，图9-11所示，为大功率供电插座安装位置示意图。通常壁挂式空调器的电源插座，其规格为250V、16A。而柜式空调器的电源插座则需要250V、40A，通常需要专用的供电方式。

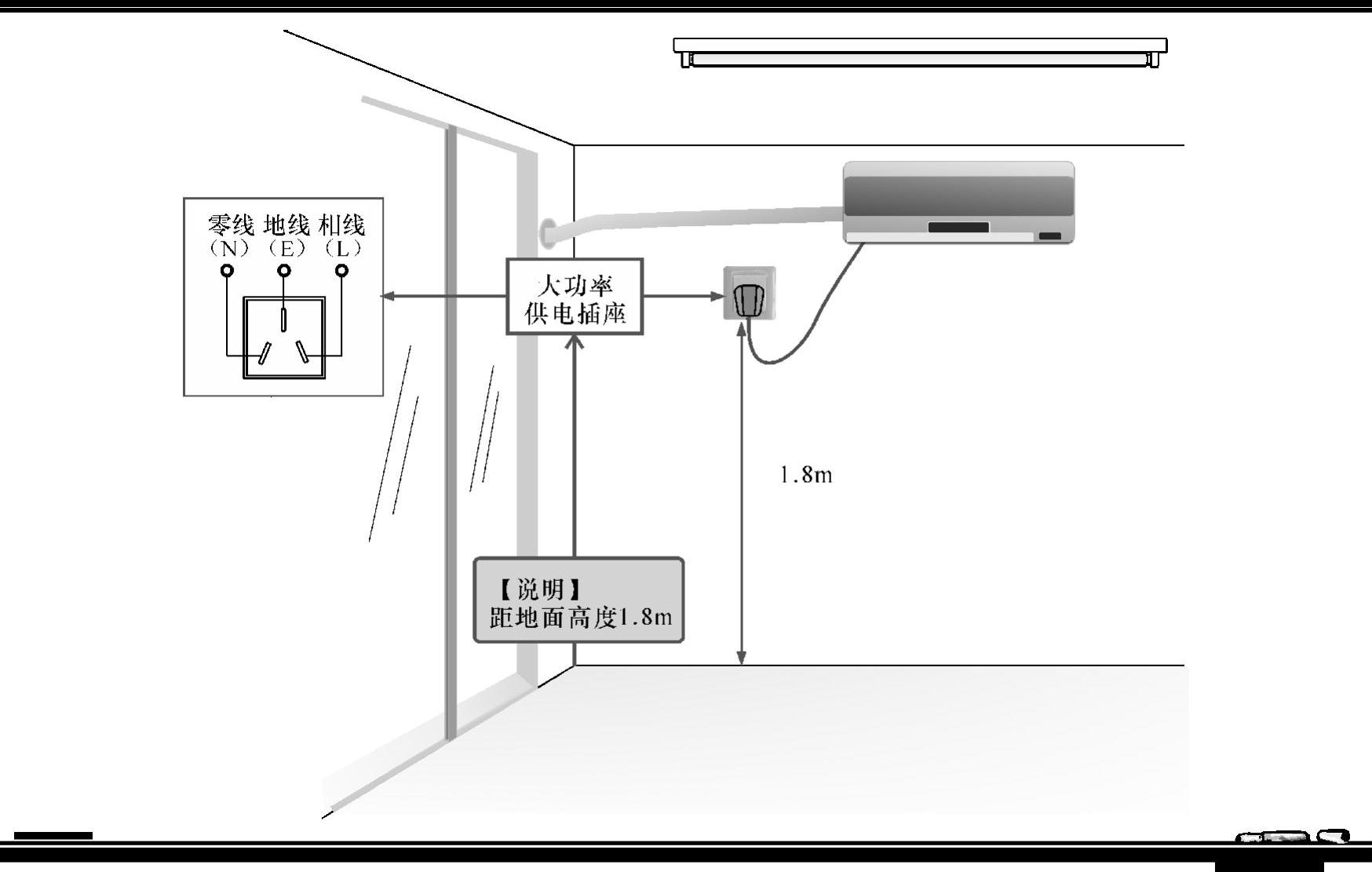

图9-11 大功率供电插座的安装位置示意

下面以大功率设备单相三孔插座的安装为例进行介绍。

1.安装接线盒

（1）将接线盒嵌入到墙体开槽中

将接线盒需要穿入导线一端的挡片取下，将接线盒嵌入到墙体的开槽中。接线盒放置好后，对墙体护管部分进行开槽。开好线槽后再将护管嵌入到墙体开槽中，如图9-12所示。

图9-12 将接线盒嵌入到墙体开槽中

（2）穿线、剥线

线管埋好后，将导线通过线管穿入接线盒中，使用剥线钳将预留出的导线进行剥线操作，将预留导线端子的绝缘皮剥除，如图9-13所示。

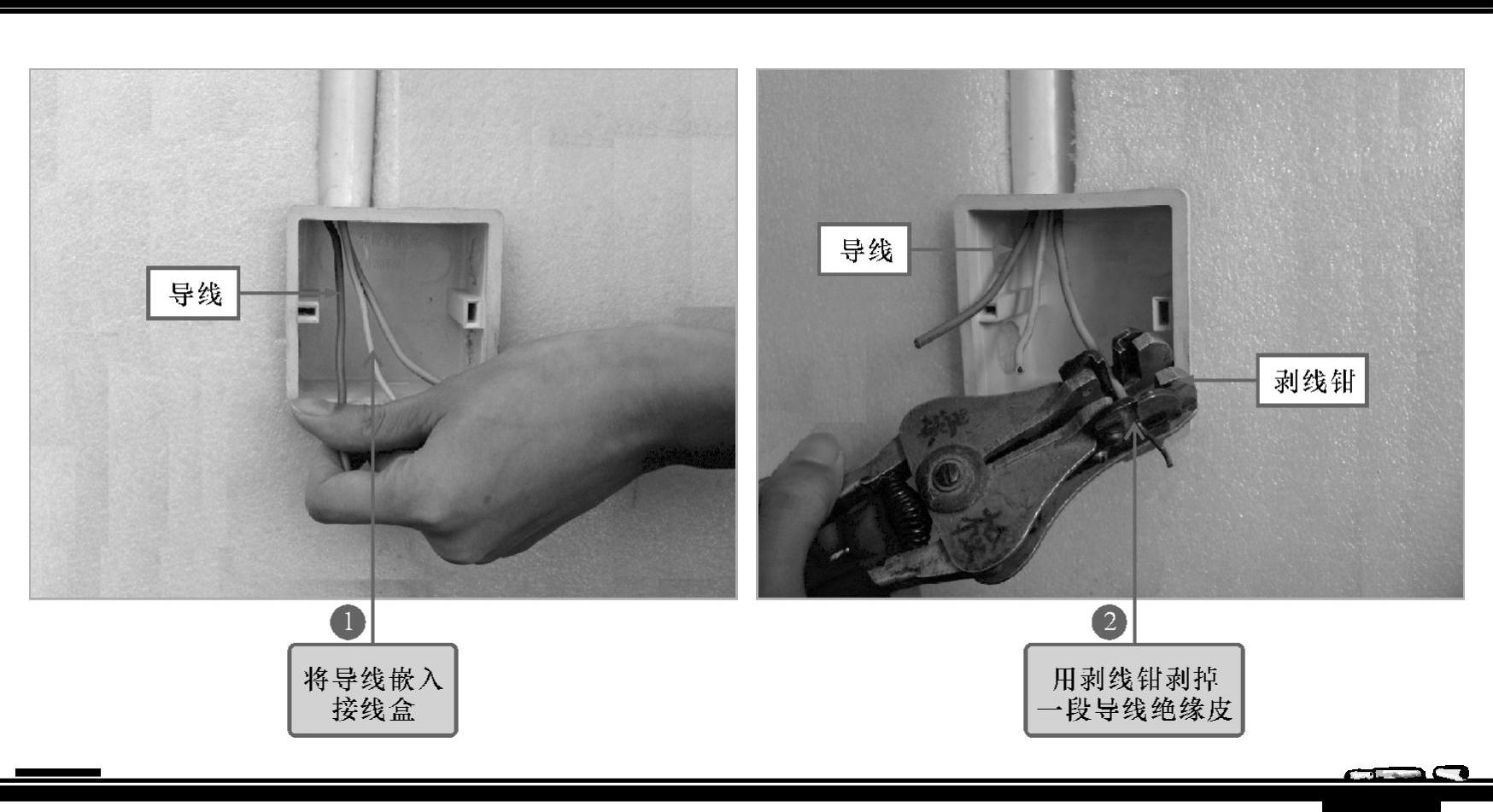

图9-13 穿线与剥线

2.连接导线

（1）取下插座护盖

先将插座护盖的按扣按下，以便将护盖取下，如图9-14所示。

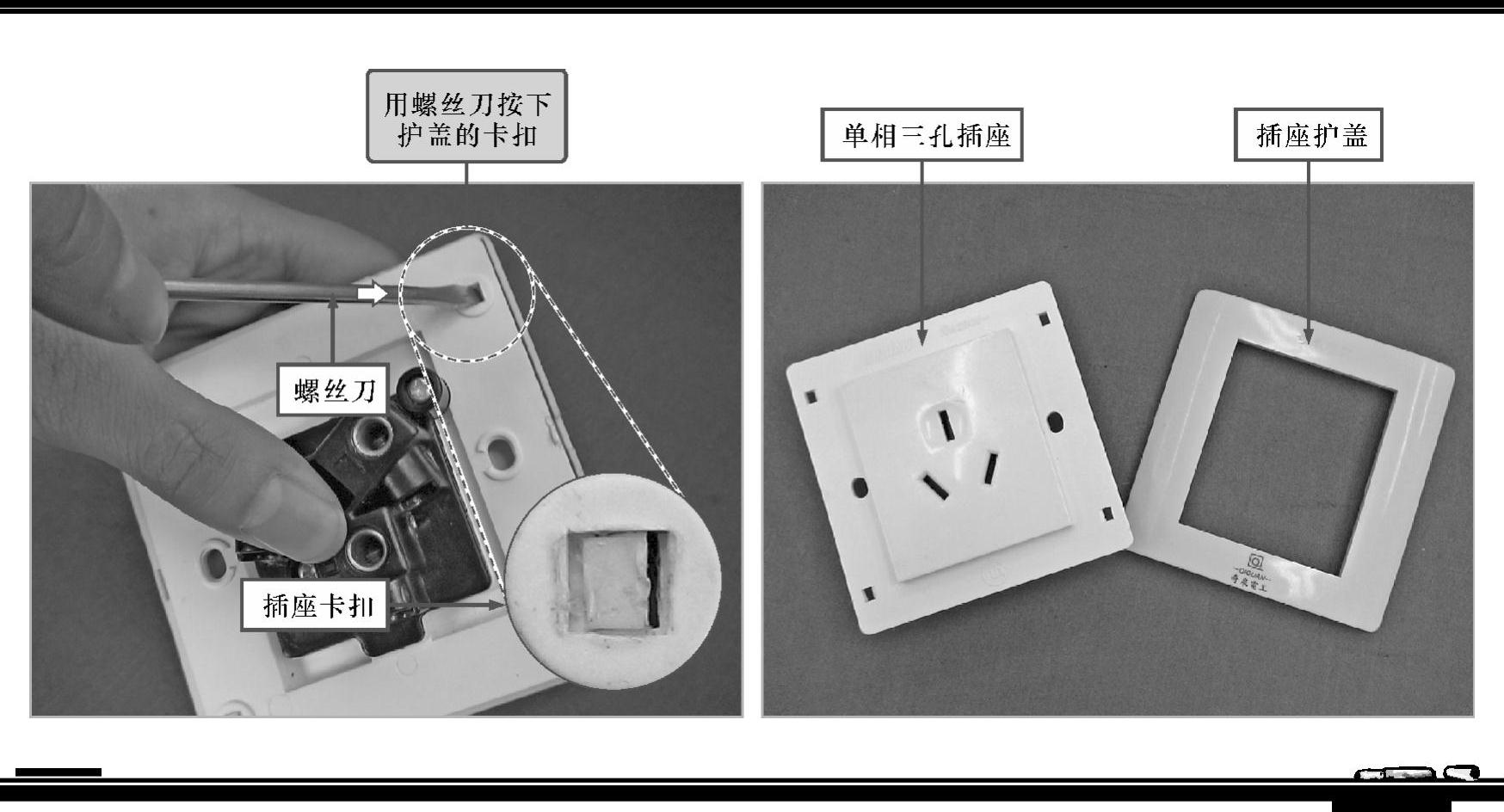

图9-14 取下插座护盖

【注意】(www.daowen.com)

电源导线必须使用铜芯线。如果住的是旧房子，一定要把原来的铝线换成铜线。因为铝线极易氧化，接头处容易打火。另外，很多家庭为了美观，会采用开槽埋线、暗管铺设的方式。在布线时一定要遵循“相线进开关，零线进灯头”的原则。

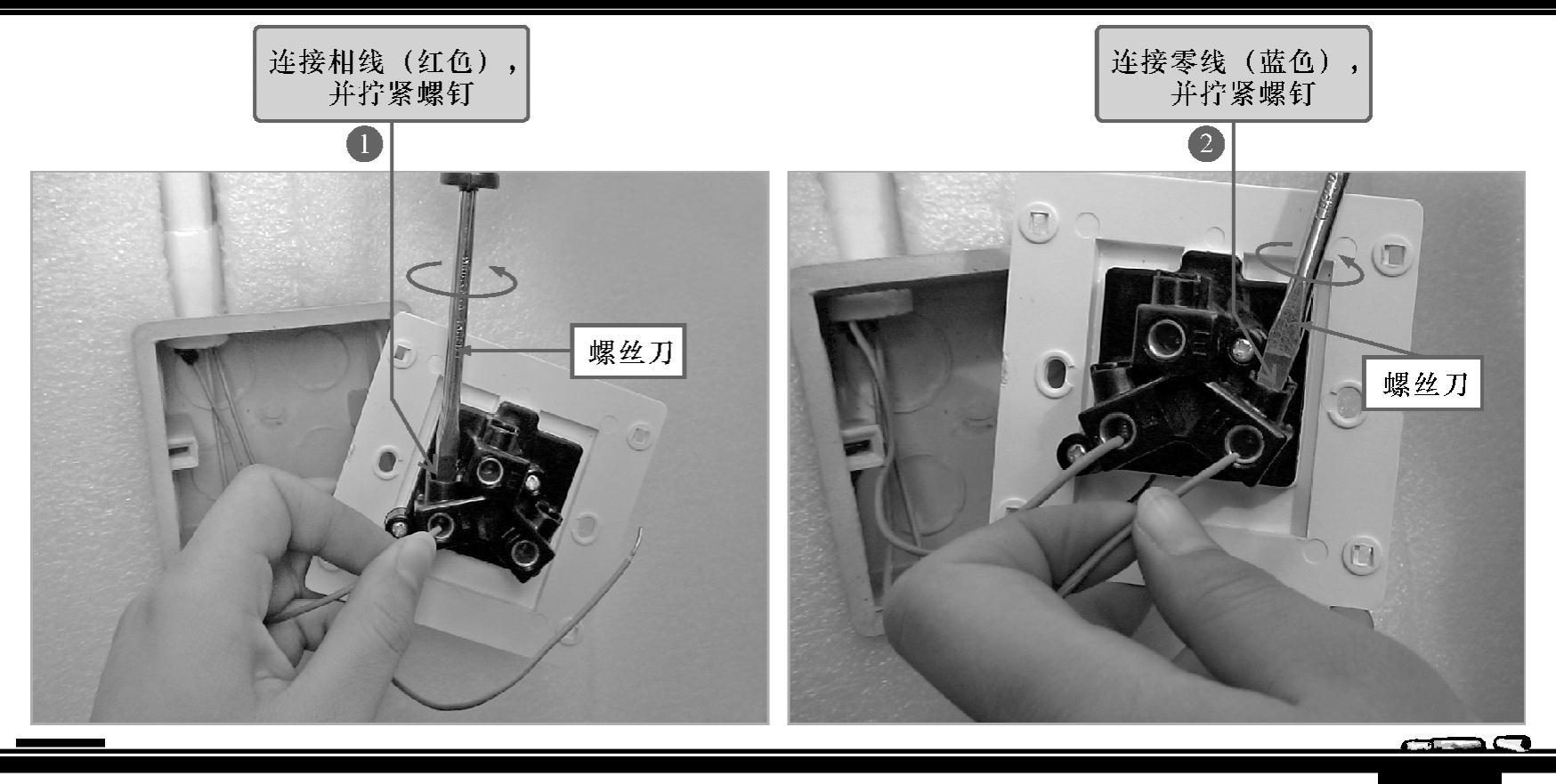

（2）连接相线（红色）和零线（蓝色）

将预留出的相线（红色）连接端子插入插座的相线插孔中，再拧紧插座相线插孔处的螺钉，固定相线；将零线（蓝色）连接端子穿入插座零线插孔内，再拧紧插座零线插孔处的螺钉，固定零线，如图9-15所示。

图9-15 连接相线（红色）和零线（蓝色）

（3）连接地线（绿色）

最后再将地线插入插座的地线插孔内，并进行固定，如图9-16所示。

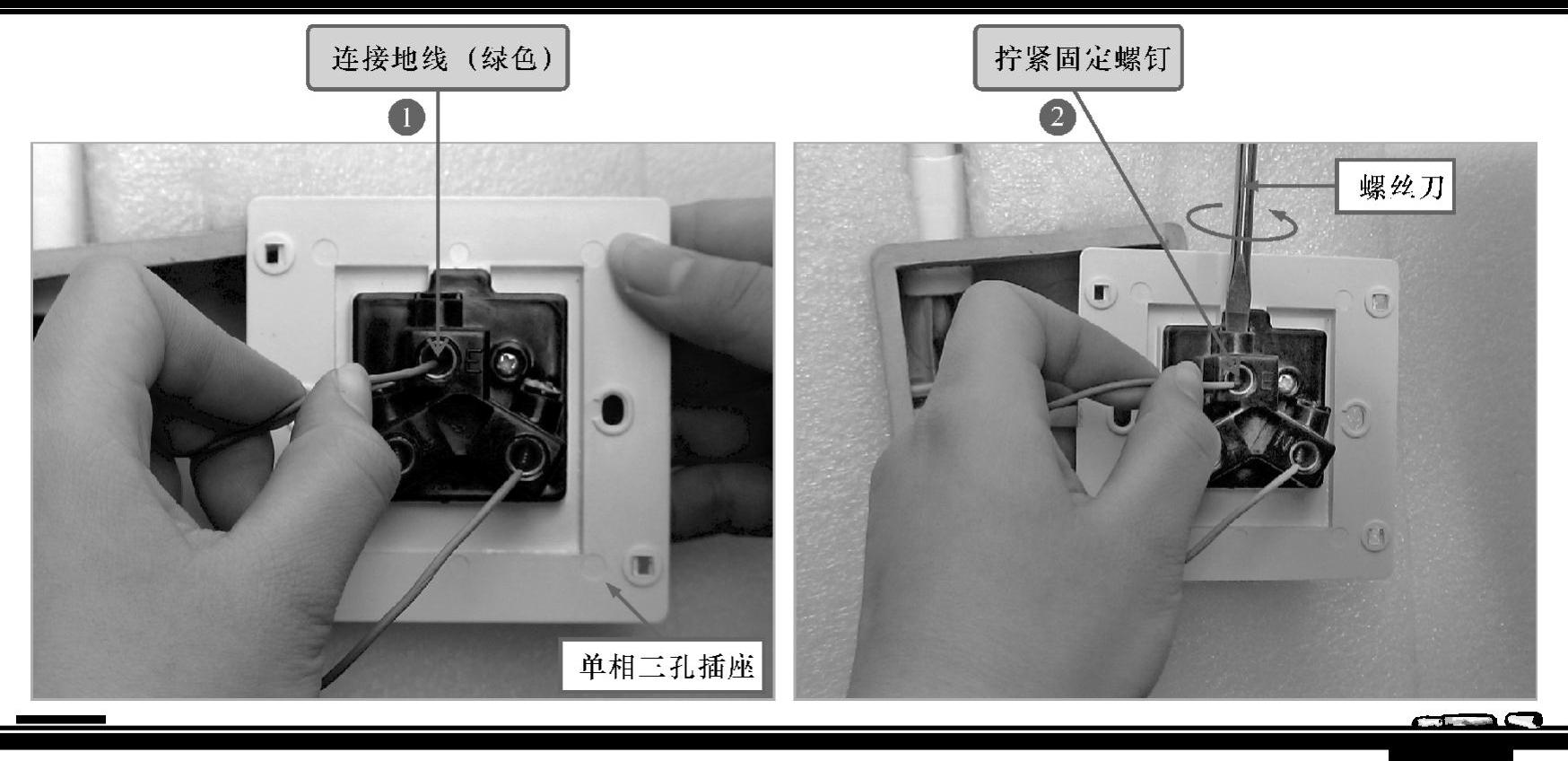

图9-16 连接地线（绿色）

【资料】

一般情况下，相线用红色、黄色或绿色导线，零线用蓝色导线，地线用黄色或黑色导线。导线颜色是为了用来区分相线和零线的，安装时不要接错，应符合左零右火（相）的规则，即红色相线接标有L标识的插孔，蓝色零线接标有N标识的插孔，黄色或黑色接地线接标有E标识的插孔。

3.安装插座外壳

插座导线连接并检查完成后，盘绕多余的导线，并将插座放置到接线盒的位置，拧紧固定螺钉固定插座，再将插座护盖安装到插座上，如图9-17所示。至此，单相三孔插座便安装完成。

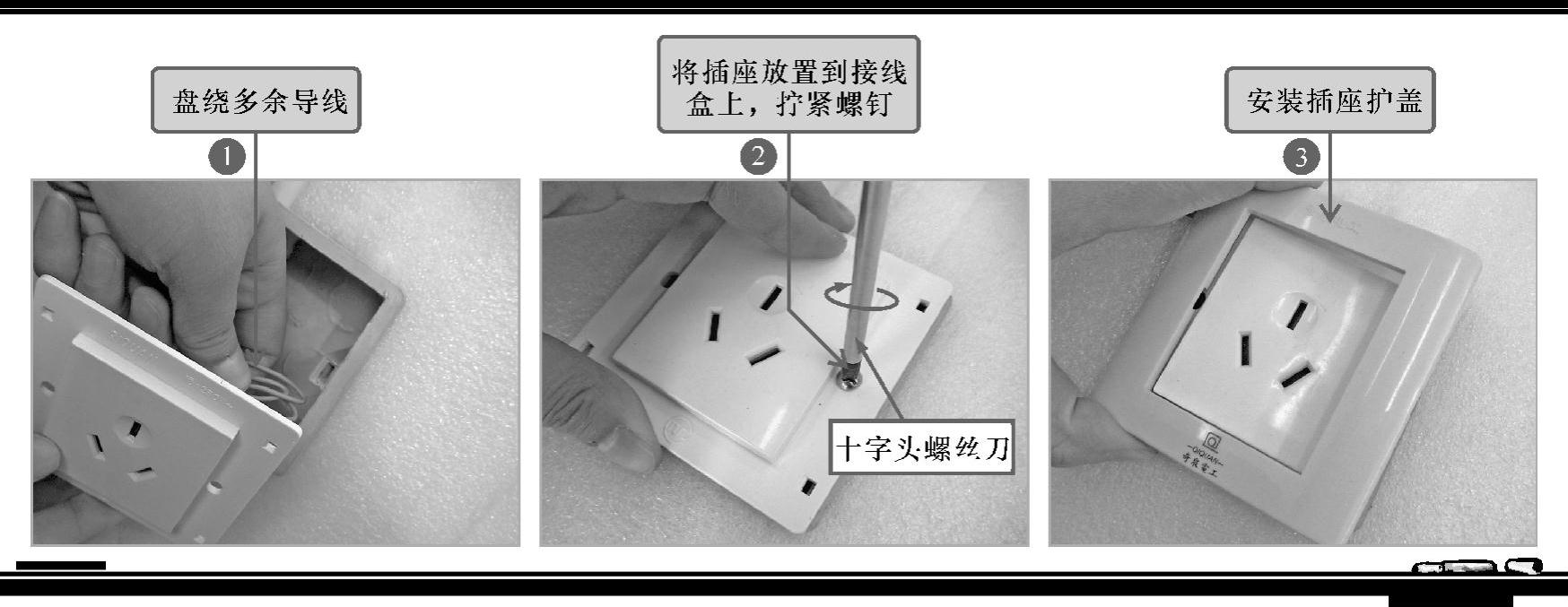

图9-17 安装插座外壳

4.安装插座防护盖

在比较潮湿多水的环境中安装插座，如卫生间、厨房、地下室中安装插座，洗浴水会渗到插座中，潮湿的空气也会渗入到插座的插孔中，容易引起漏电。因此，在安装插座时，还要对插座进行防护盖的安装，图9-18所示为常用的插座防护盖。

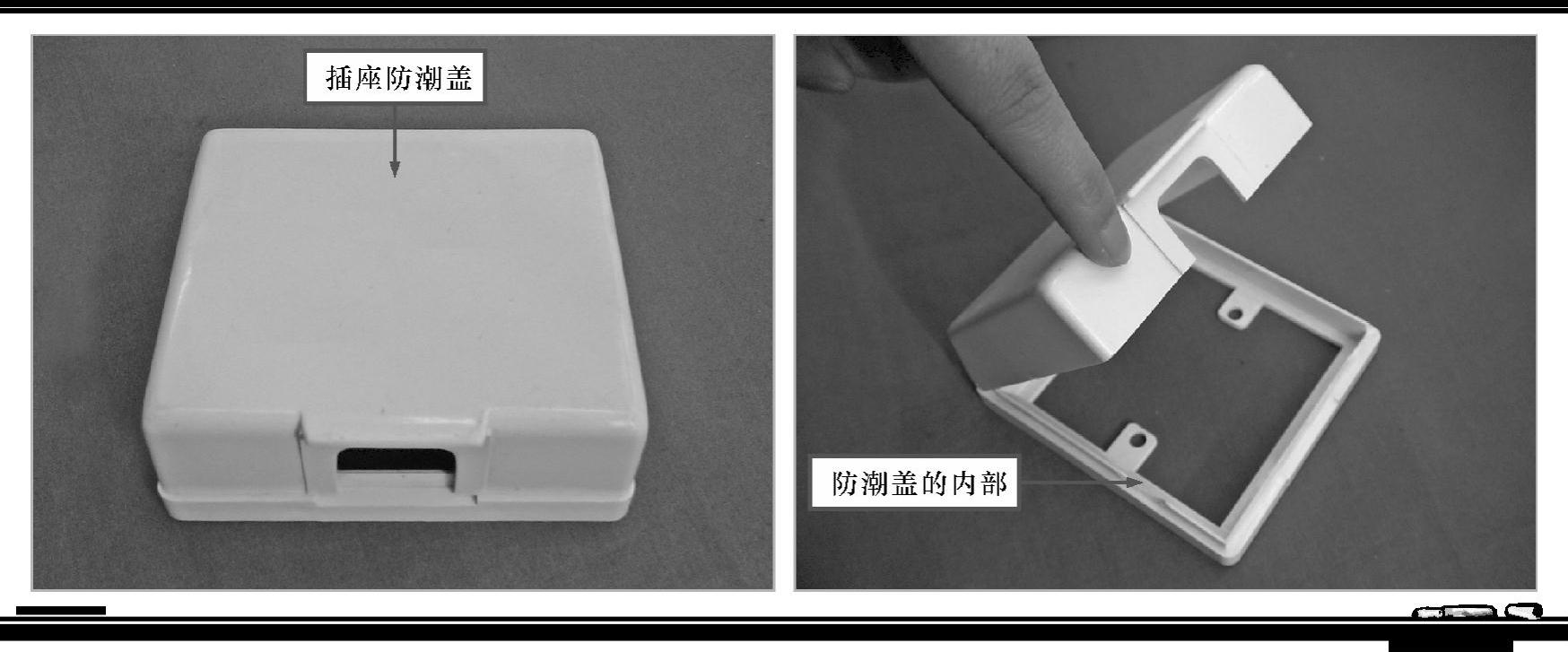

图9-18 常用的插座防护盖

插座与接线盒内的预留导线端子连接完成后，将插座装入防潮盖中，并拧紧固定螺钉，对防潮盖进行固定，如图9-19所示。

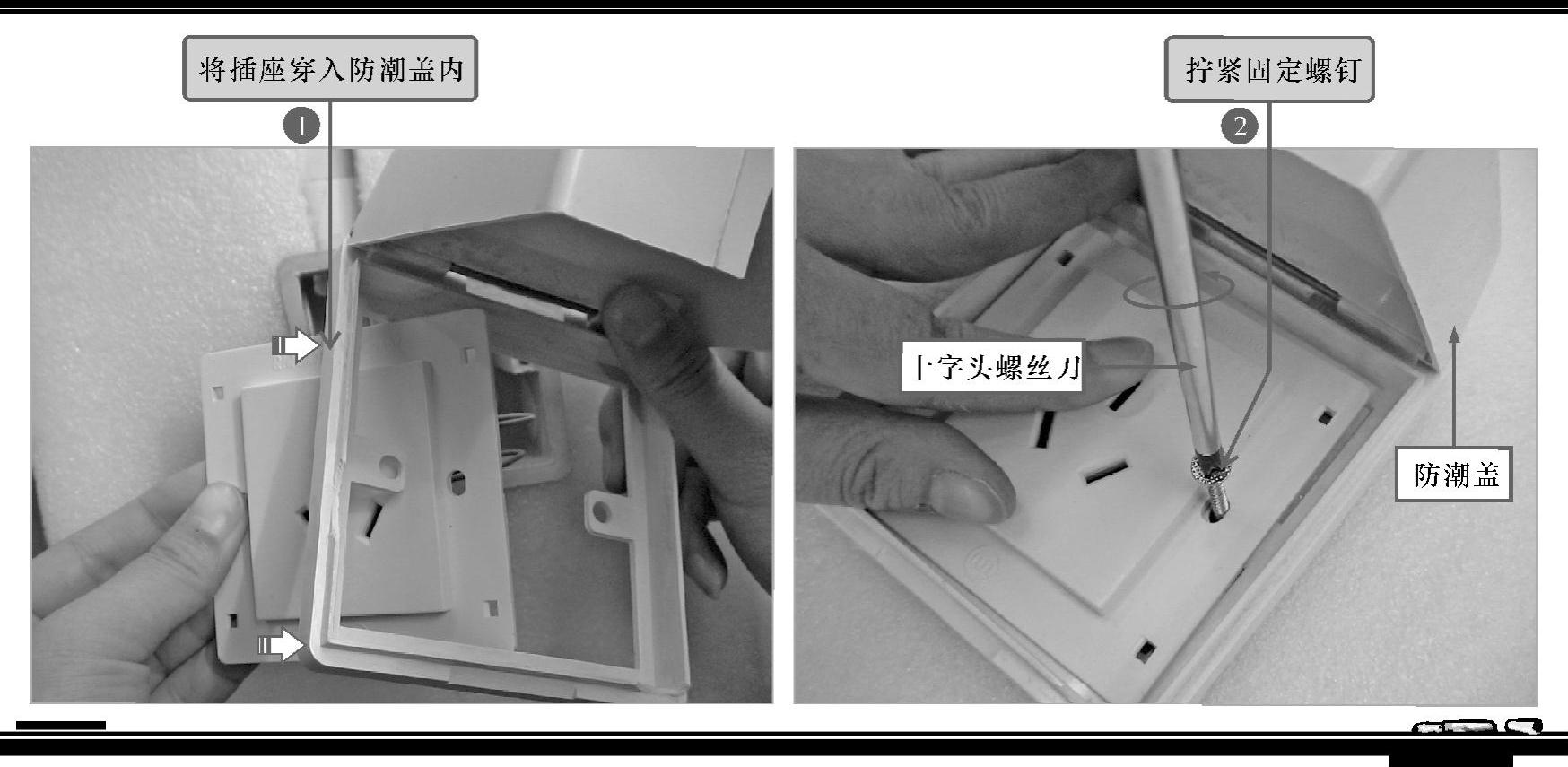

图9-19 安装插座防潮盖
