单相两孔插座主要用于连接小型电器，没有地线连接端，图9-3所示为常用的明装单相两孔插座的实物外形以及内部线路的连接。明装插座主要在室外环境或者室内装修完成后，用户临时提出要求进行安装等情况下使用。

1.安装木板

（1）在木板上钻孔，穿入导线

明装两孔插座一般需要安装在木板上。先将电钻选择普通钻模式，选择合适的钻头，然后用电钻在木板中心钻一个较大的孔，将电源供电线从木板中穿出，如图9-4所示。

（2）在墙面上钻孔

根据两孔插座的安装位置及木板的大小，在墙面上钻两个孔，用来固定木板，然后选择与钻孔和木螺钉相匹配的胀管，如图9-5所示。

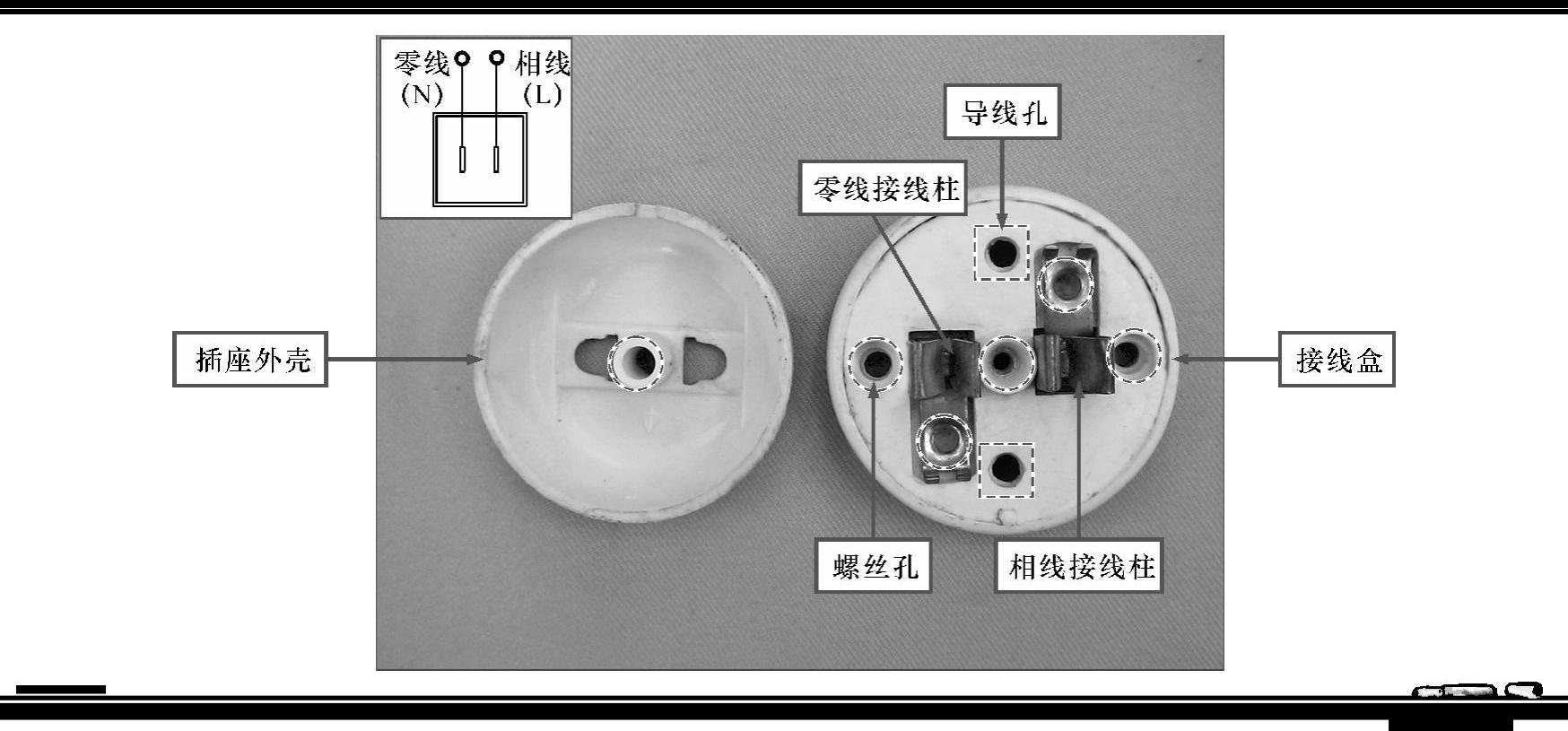

图9-3 明装单相两孔插座的实物外形以及内部线路的连接

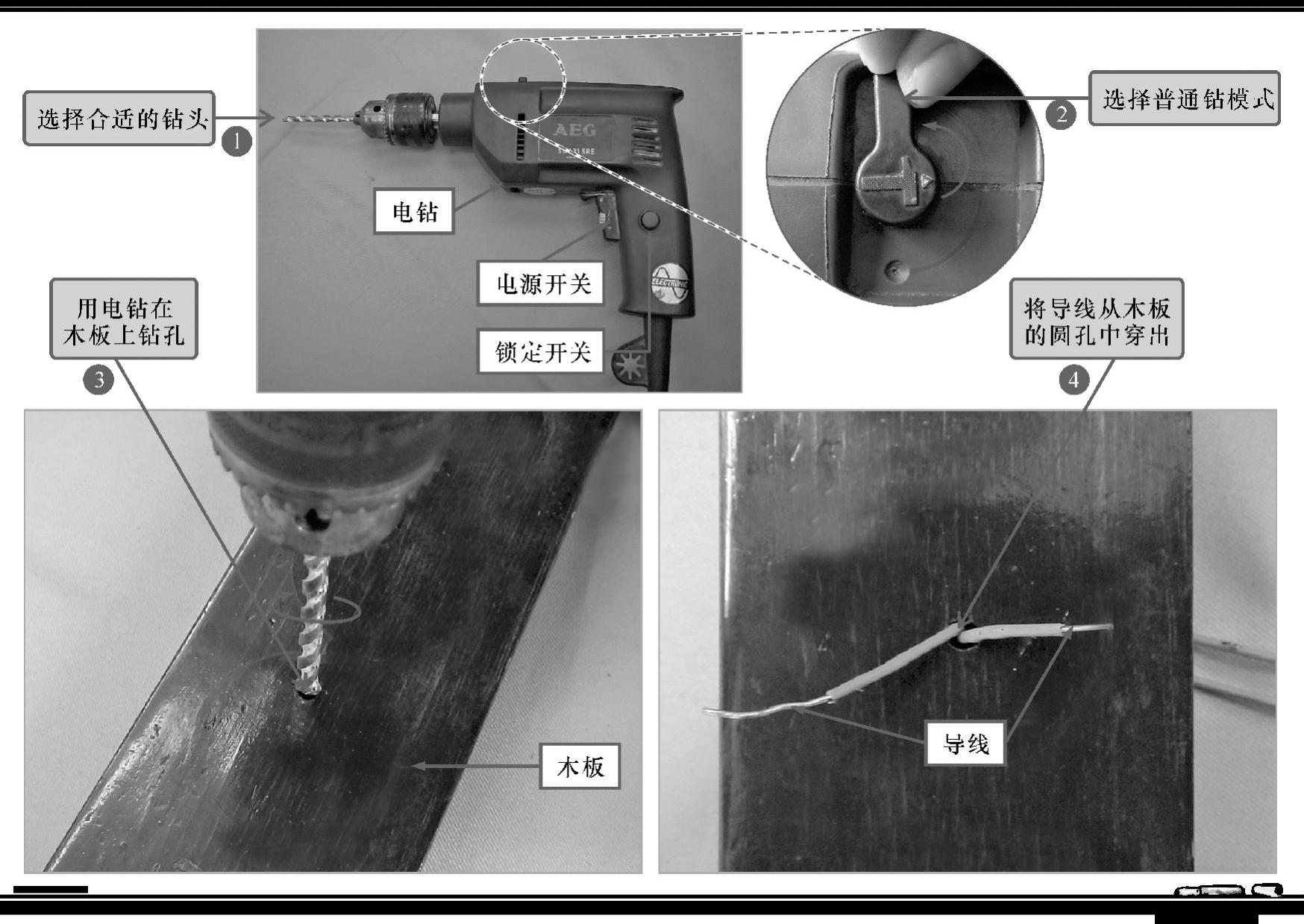

图9-4 在木板上钻孔，穿入导线

（3）埋入胀管并固定木板

将选择好的与木螺钉相匹配的胀管埋入钻孔中。由于胀管有卡扣，所以在安装时需要借助锤子，将胀管装入墙体内，然后将木板上的固定孔与胀管对准，再用螺丝刀将木螺钉拧入木板与胀管中，固定木板，如图9-6所示。

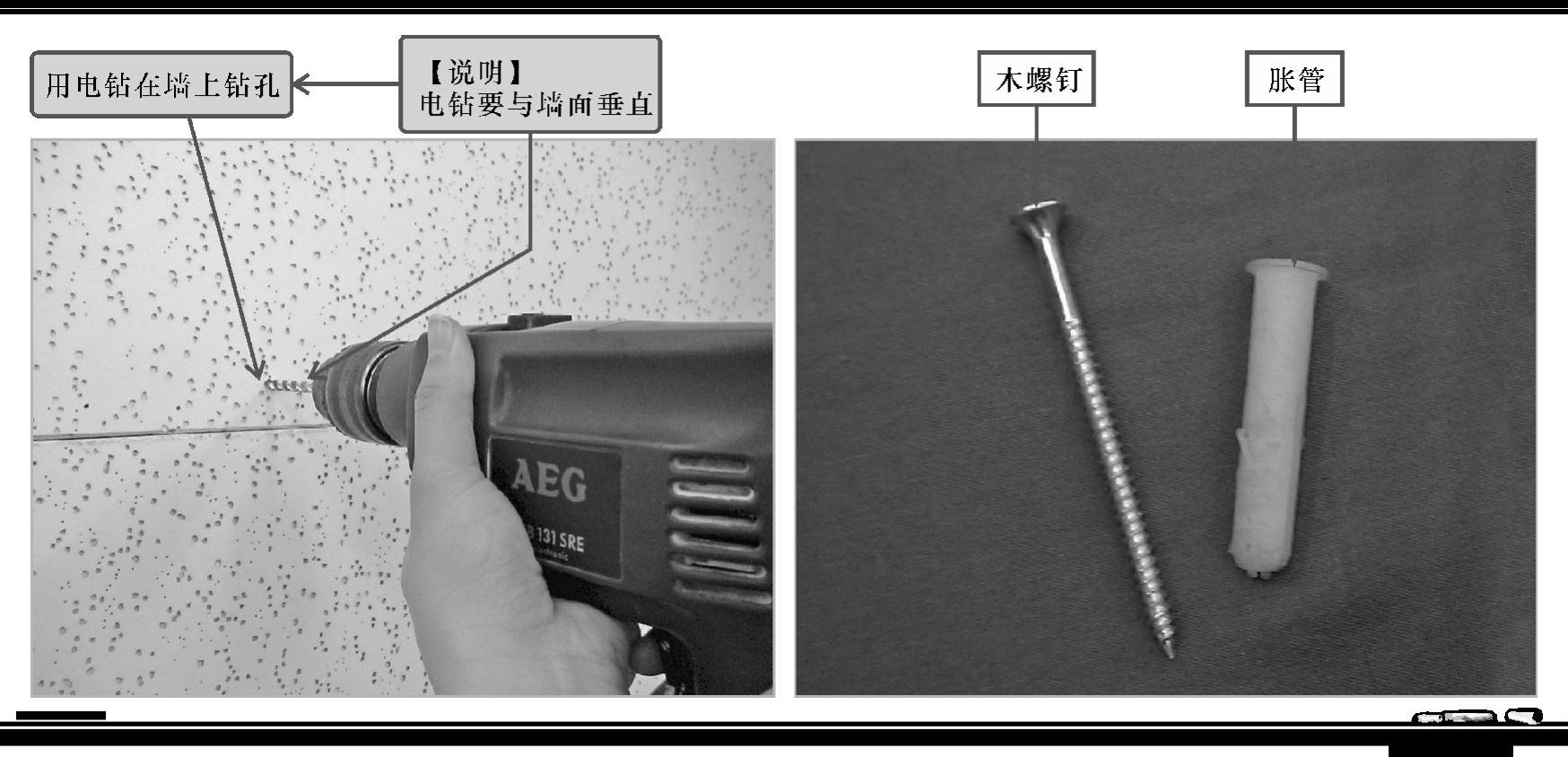

图9-5 钻孔操作

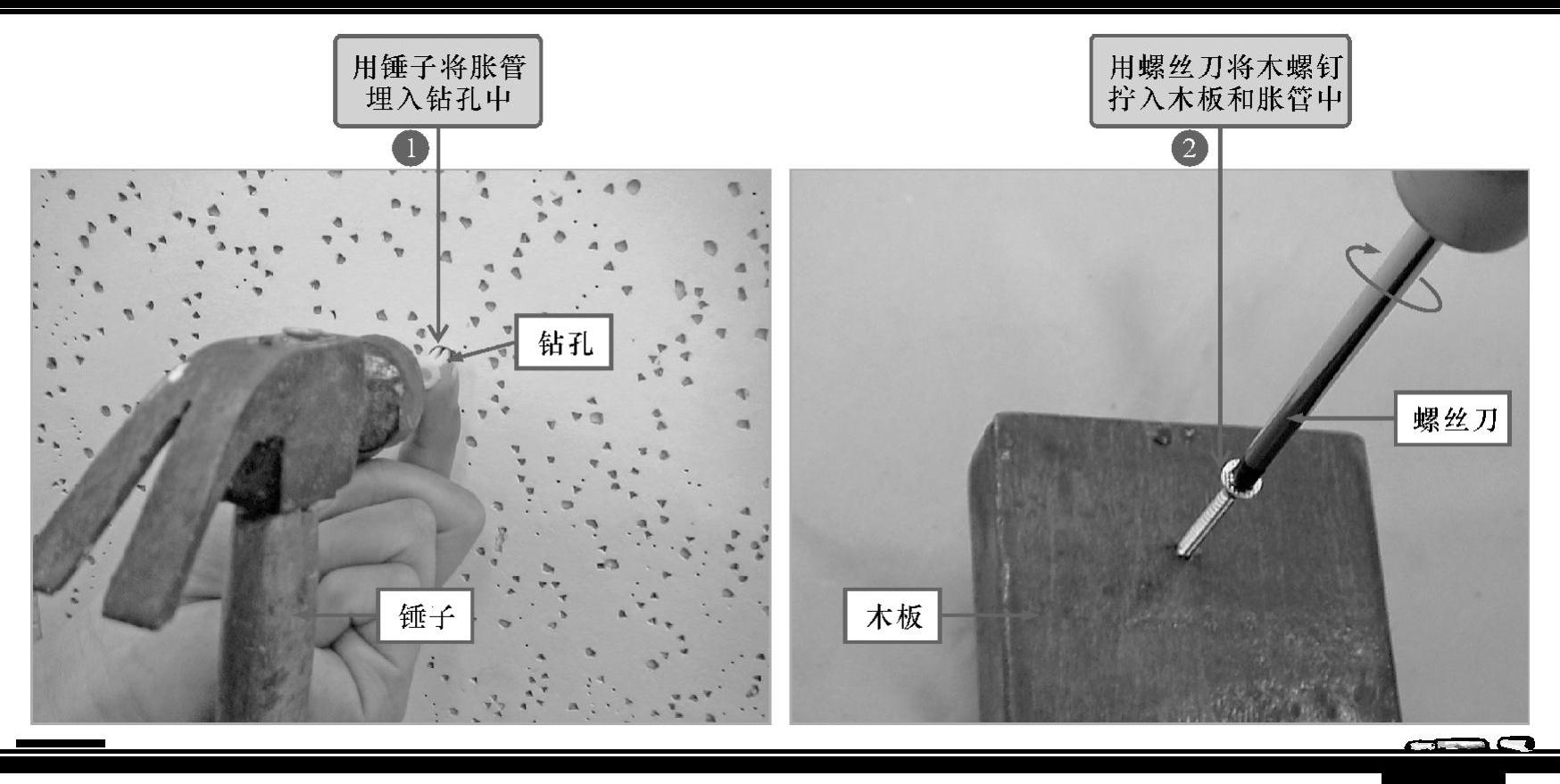

图9-6 埋入胀管并固定木板(www.daowen.com)

【注意】

值得注意的是，在使用电钻钻孔时，要确保电钻与墙面保持垂直，避免将钻孔钻斜。安装胀管时，要选择与钻孔和木螺钉相匹配的胀管。

2.安装接线盒

木板安装完成后，下一步连接电源供电线。一般情况连接电源供电线时，相线（红色）连接在接线盒的右端，零线（蓝色）连接在左端。因此，调整接线盒，使相线（红色）连接在右端，零线（蓝色）连接在左端，如图9-7所示，接着用螺丝刀拧紧固定螺钉，将接线盒固定在木板上。

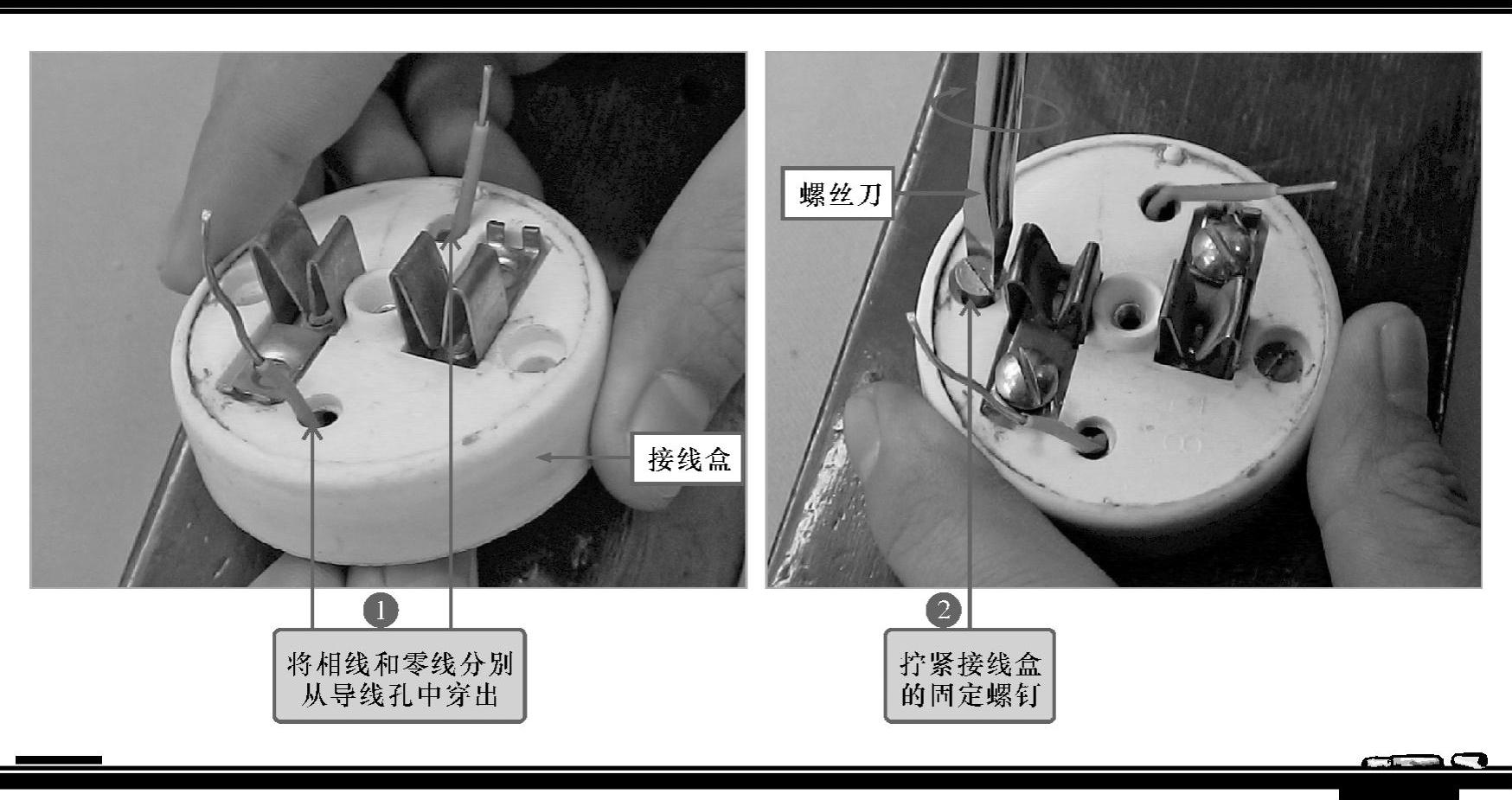

图9-7 安装接线盒

3.连接导线

由于电源供电线为铜芯导线，所以在缠绕相线和零线时，需要借助尖嘴钳将导线分别缠绕在接线柱上，并使用合适的一字螺丝刀拧紧接线柱固定螺钉，如图9-8所示。

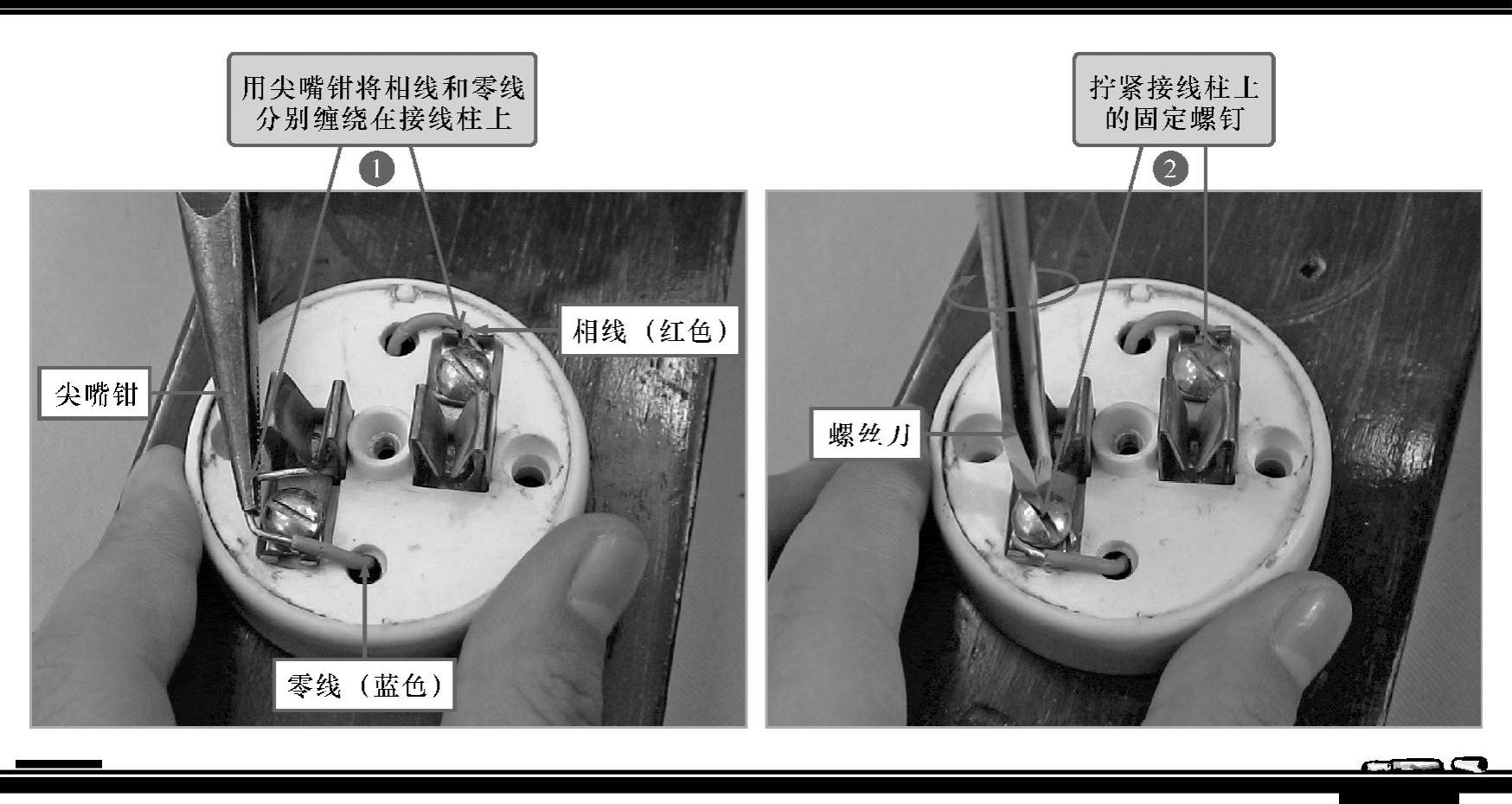

图9-8 连接相线（红色）和零线（蓝色）

4.安装插座外壳

导线缠绕完成后，将插座外壳放置在接线盒上，拧紧固定螺钉将其固定在接线盒上，如图9-9所示。至此，单相两孔插座的明装操作就完成了。

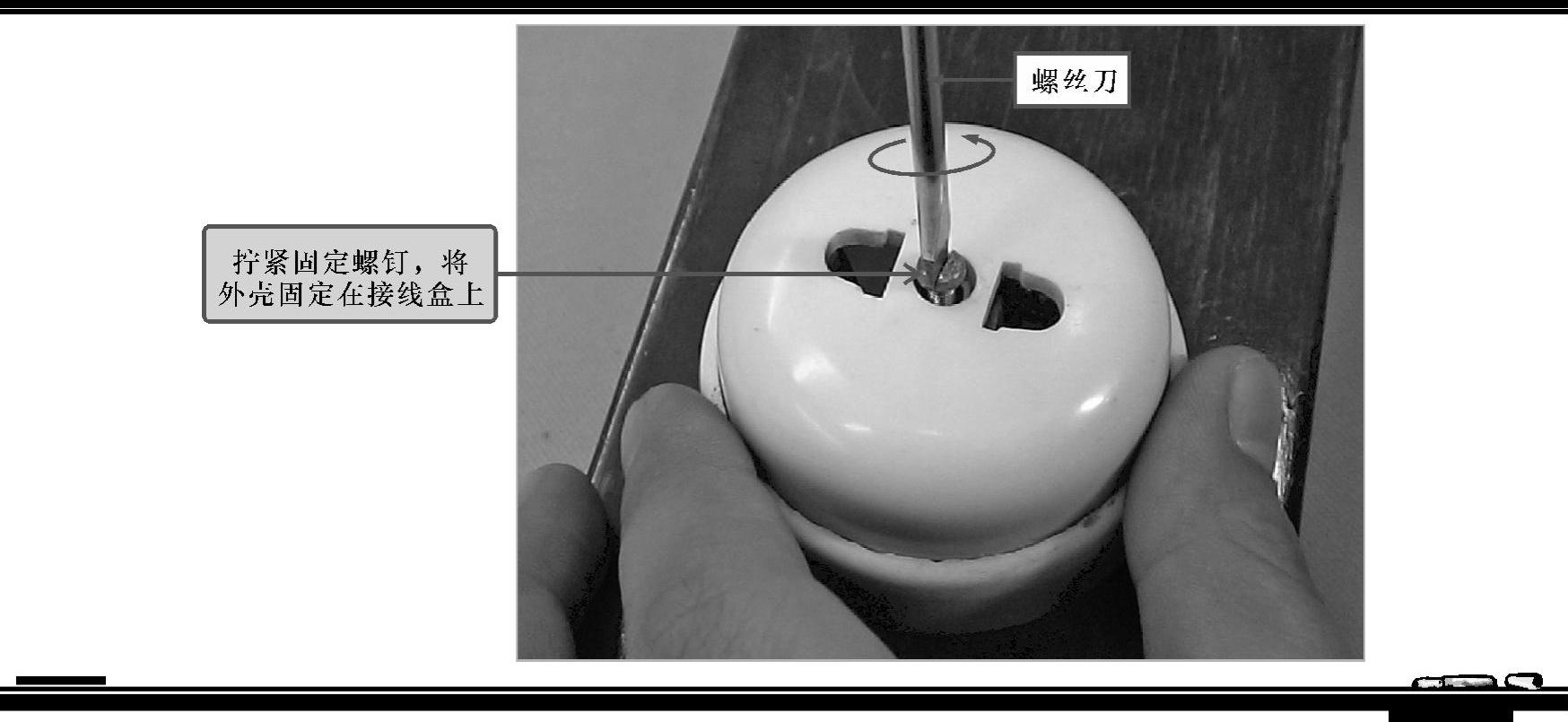

图9-9 安装插座外壳
