将接地体安装好后，接下来安装接地线。在安装接地线时，应优先选择自然接地线进行连接，其次再考虑施工专用接地线，这样可以节约接线的费用。

1.自然接地线的安装

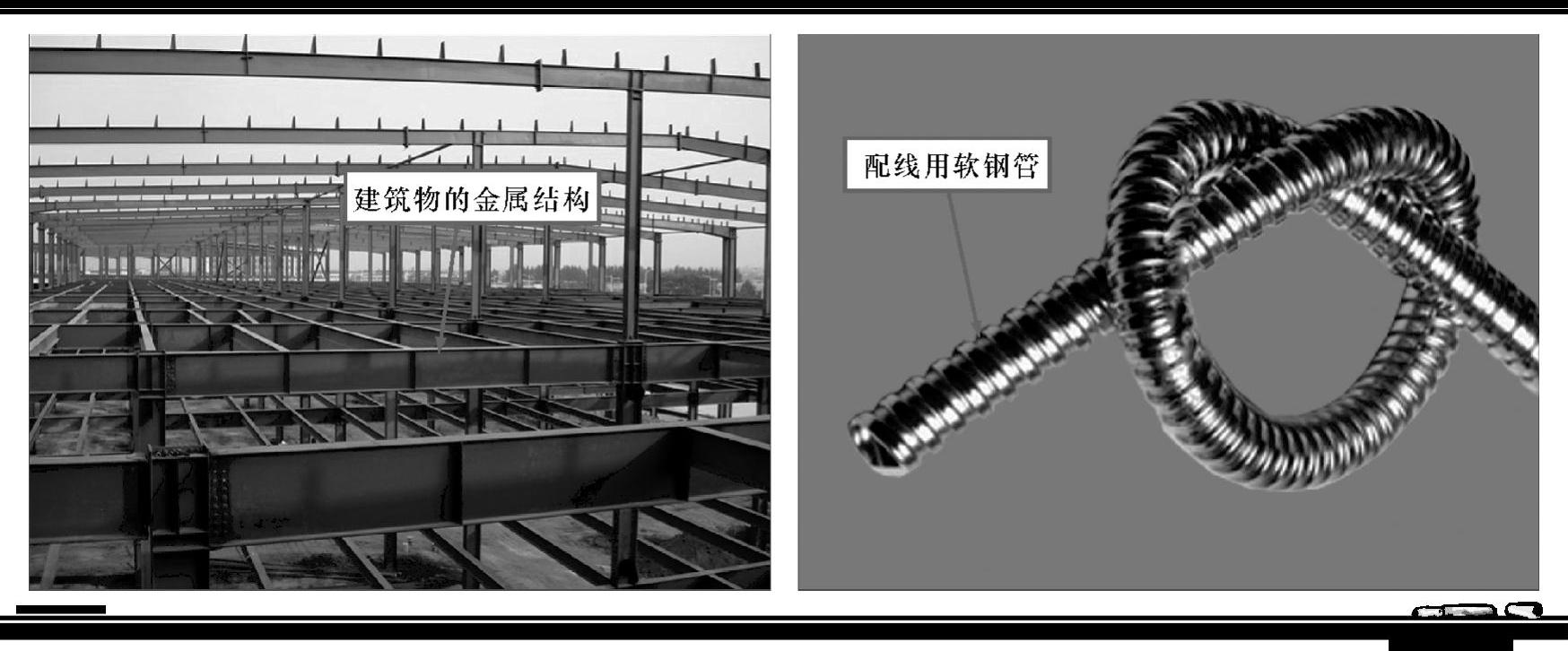

接地装置的接地线应尽量选用自然接地线，如建筑物的金属结构、配电装置的构架、配线用钢管（壁厚不小于1.5mm）、电力电缆的铅包皮或铝包皮、金属管道（1 kV以下的电气设备可用，输送可燃液体或可燃气体的管道不得使用）。图8-15所示为自然接地线。

图8-15 自然接地线

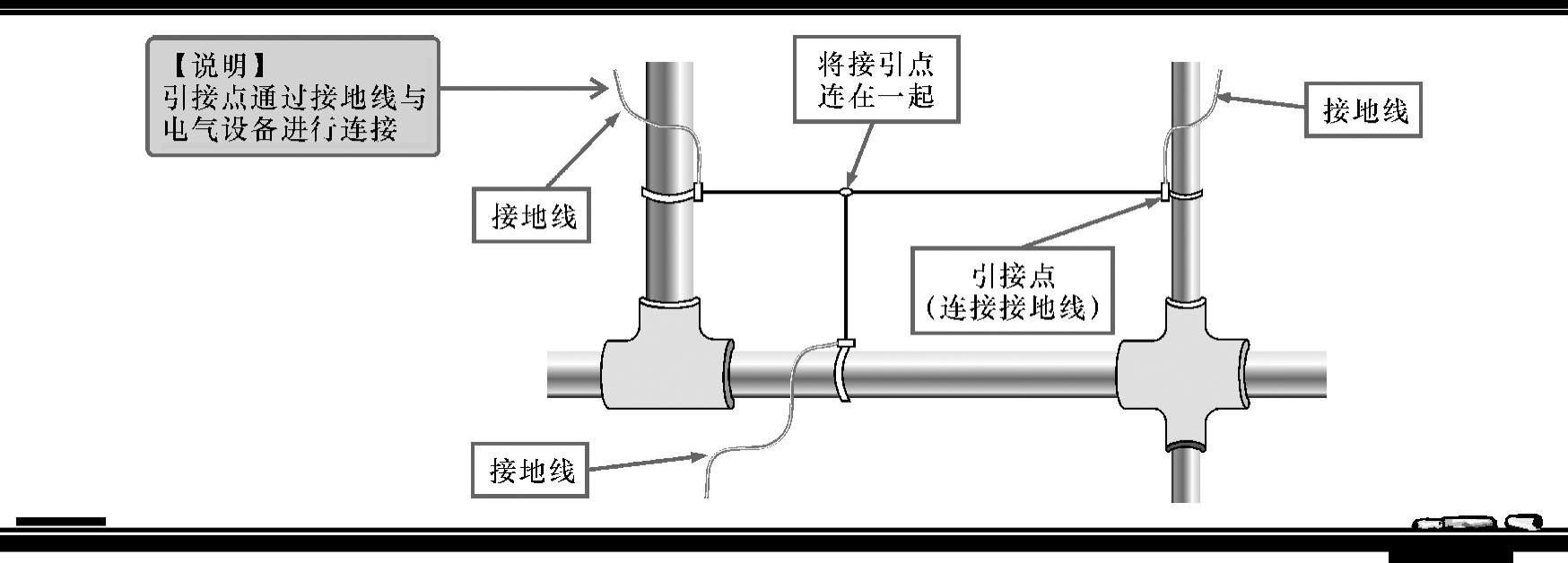

利用自然接地线可以减少施工专用接地线的使用量，减少接地线的材料费用。自然接地线的流散面积很大，如果要为较多的设备提供接地需要，则只要增加引接点，并将所有引接点连成带状或网状，每个引接点通过接地线与电气设备进行连接即可，如图8-16所示。

图8-16 自然接地线的连接

【资料】

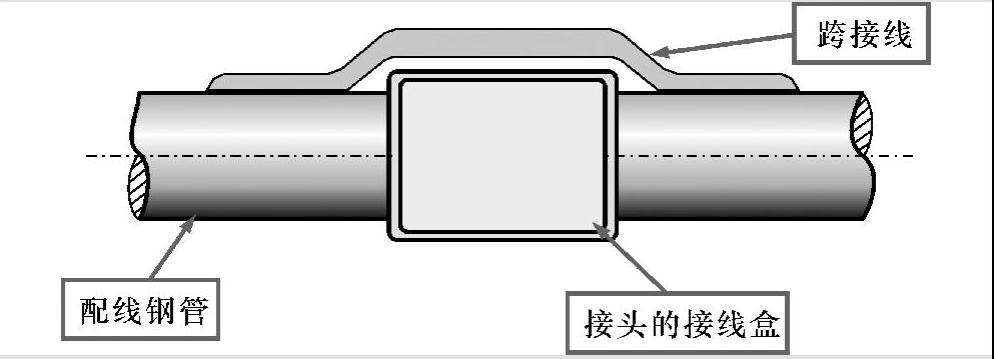

在使用配线钢管作为自然接地线时，在接头的接线盒处应采用跨接线连接方式。如图8-17所示。当钢管直径在40mm以下时，跨接线应采用6mm直径的圆钢；当钢管直径在50mm以上时，跨接线应采用25×24mm的扁钢。

图8-17 配线钢管作接地线的连接

2.施工专用接地线的安装

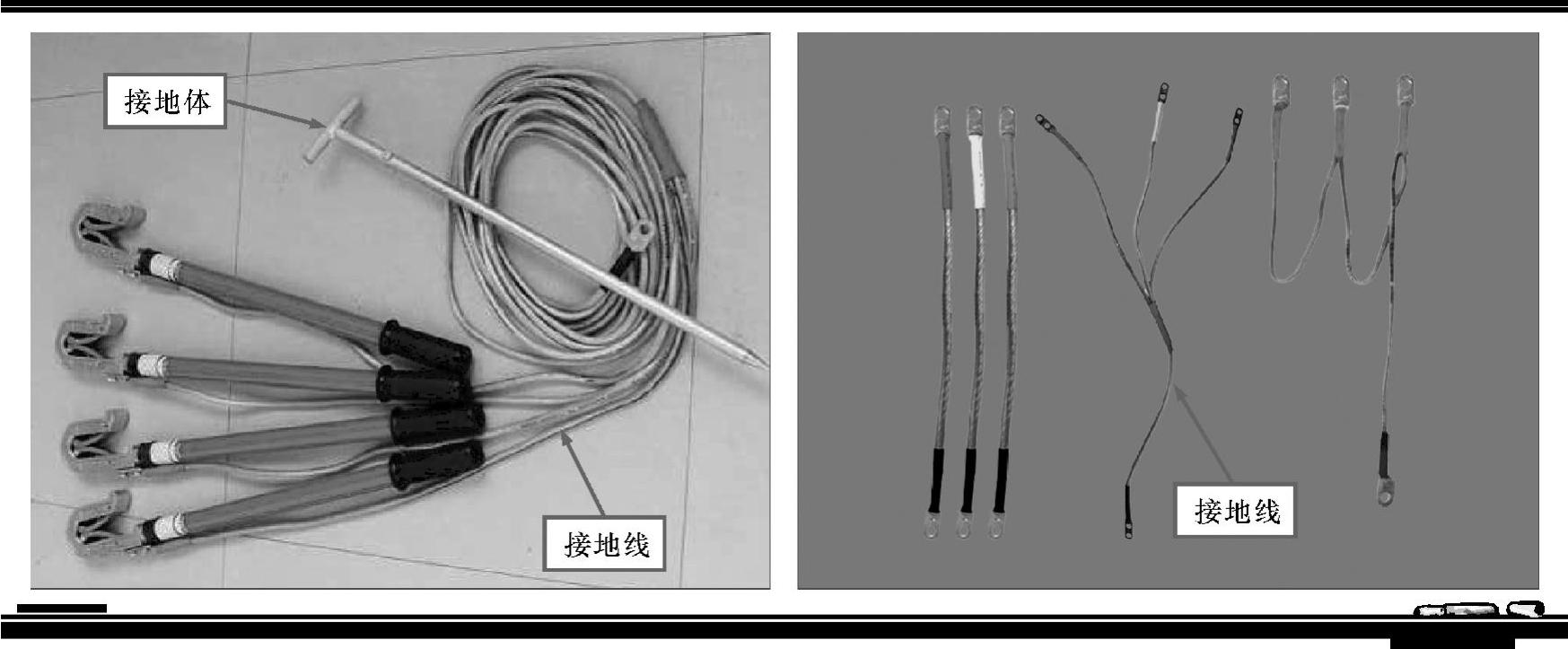

施工专用接地线通常使用铜、铝、扁钢或圆钢材料制成的裸线或绝缘线。图8-18所示为常见的施工专用接地线。

图8-18 常见的施工专用接地线

【资料】

用于输配电系统的工作接地线应满足下列要求：

10kV避雷器的接地支线应采用多股导线，接地干线可选用铜芯或铝芯的绝缘电线或裸线，也可使用扁钢、圆钢或多股镀锌绞线，截面积不小于16mm²。

用作避雷针或避雷线的接地线，截面积不应小于25mm²。接地干线通常用扁钢或圆钢，扁钢截面积不小于4mm×12mm，圆钢直径不应小于6mm。

配电变压器低压侧中性点的接地线，要采用裸铜导线，截面积不小于35mm²；变压器容量在100kV·A以下时，接地线的截面积为25mm²。

保护接地线的选用应满足下列要求：不同材质的保护接地线，其类别不同，线的截面积也有所不同，具体可参见表8-2。

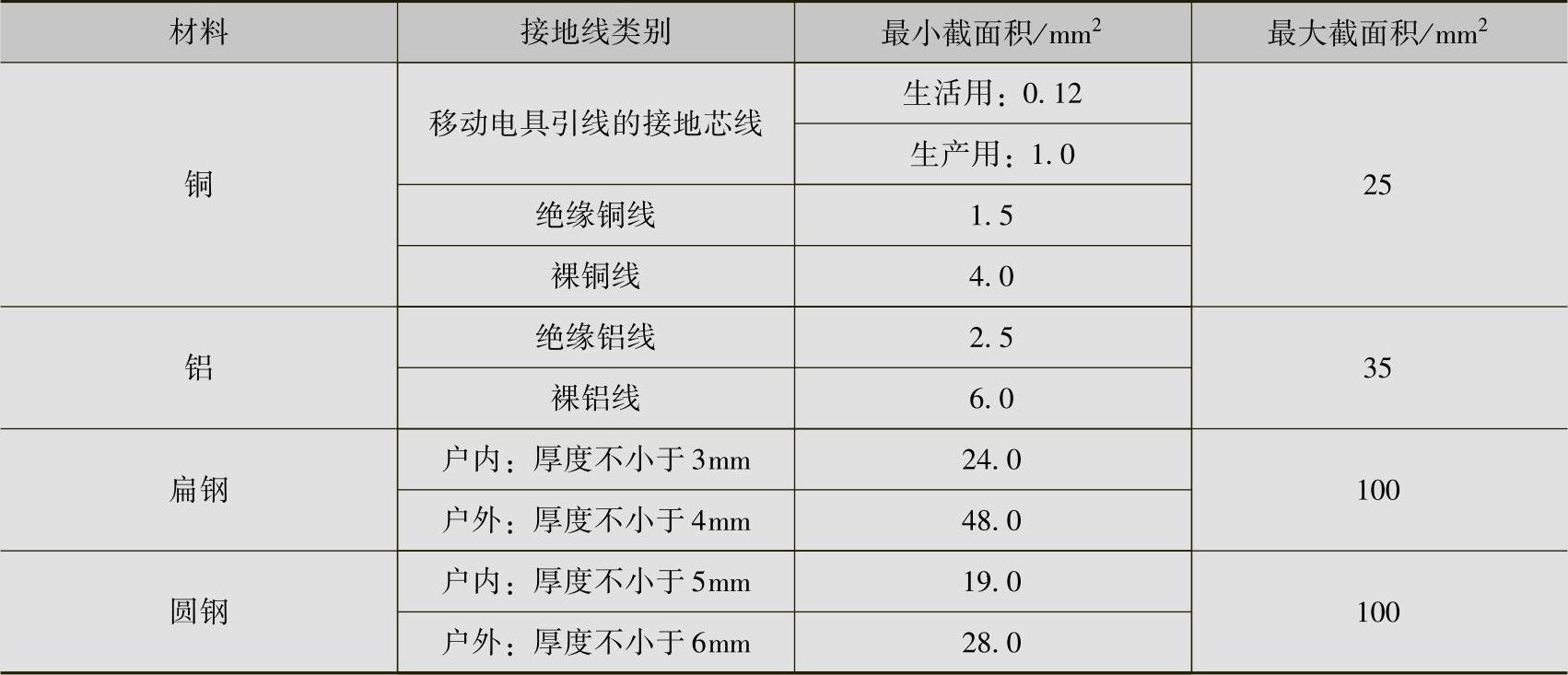

表8-2 接地线的截面积规定

（1）接地体与接地干线的连接

接地干线是接地体之间的连接导线，或是指一端连接接地体，另一端连接各接地支线的连接线。

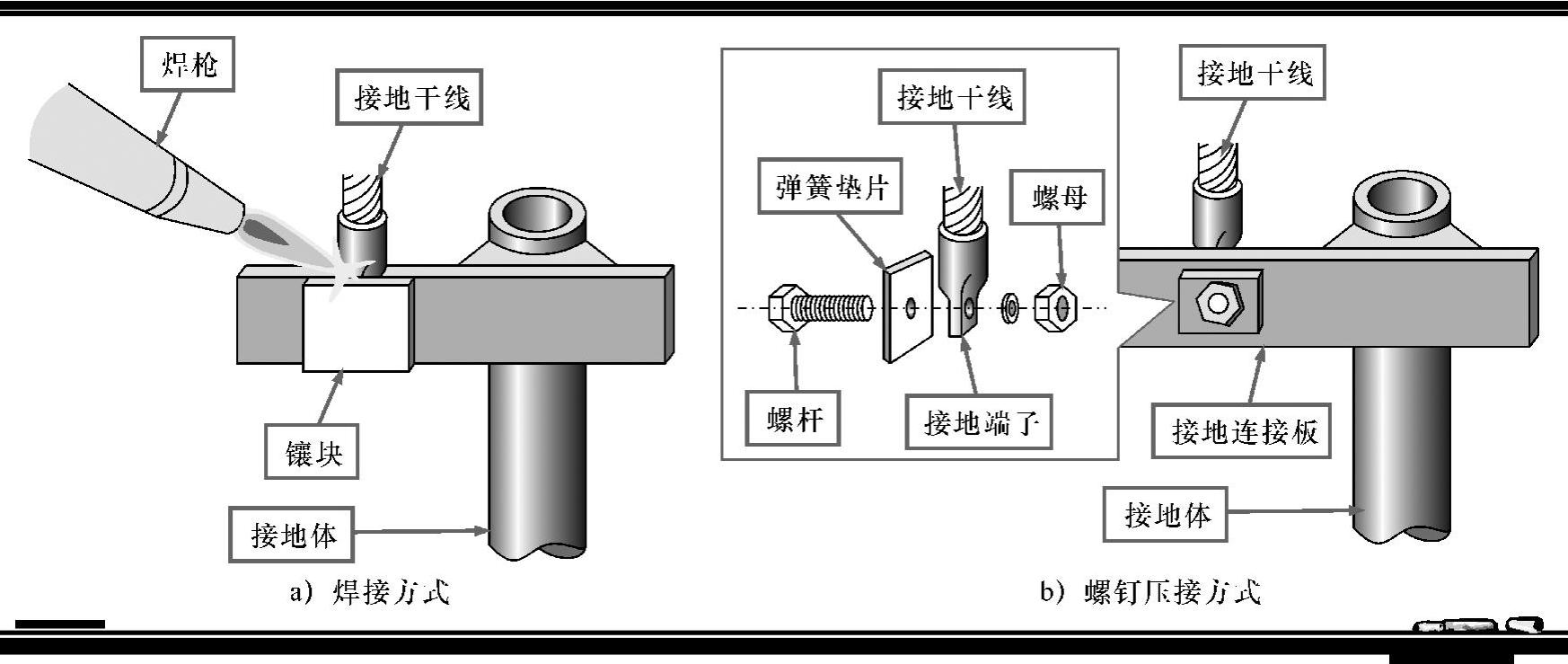

①接地体与接地干线的连接。接地干线与接地体应采用焊接方式，焊接处添加镶块，增大焊接面积。没有条件使用焊接设备时，也允许用螺母压接，但接触面必须经过镀锌或镀锡等防锈处理，螺母也要采用大于M12的镀锌螺母。在有震动的场所，螺杆上应加弹簧垫圈，如图8-19所示。

图8-19 接地干线与接地体的连接

②接地干线延长。采用扁钢或圆钢作接地干线，需要延长时，必须用电焊焊接，不宜用螺钉压接，并且扁钢的搭接长度为其宽度的两倍；圆钢的搭接长度为其直径的6倍，如图8-20所示。

图8-20 接地干线接长的方法

（2）室内接地干线与室外接地体的连接

室外接地干线与接地体连接好后，接下来连接室内接地线与室外接地线。(www.daowen.com)

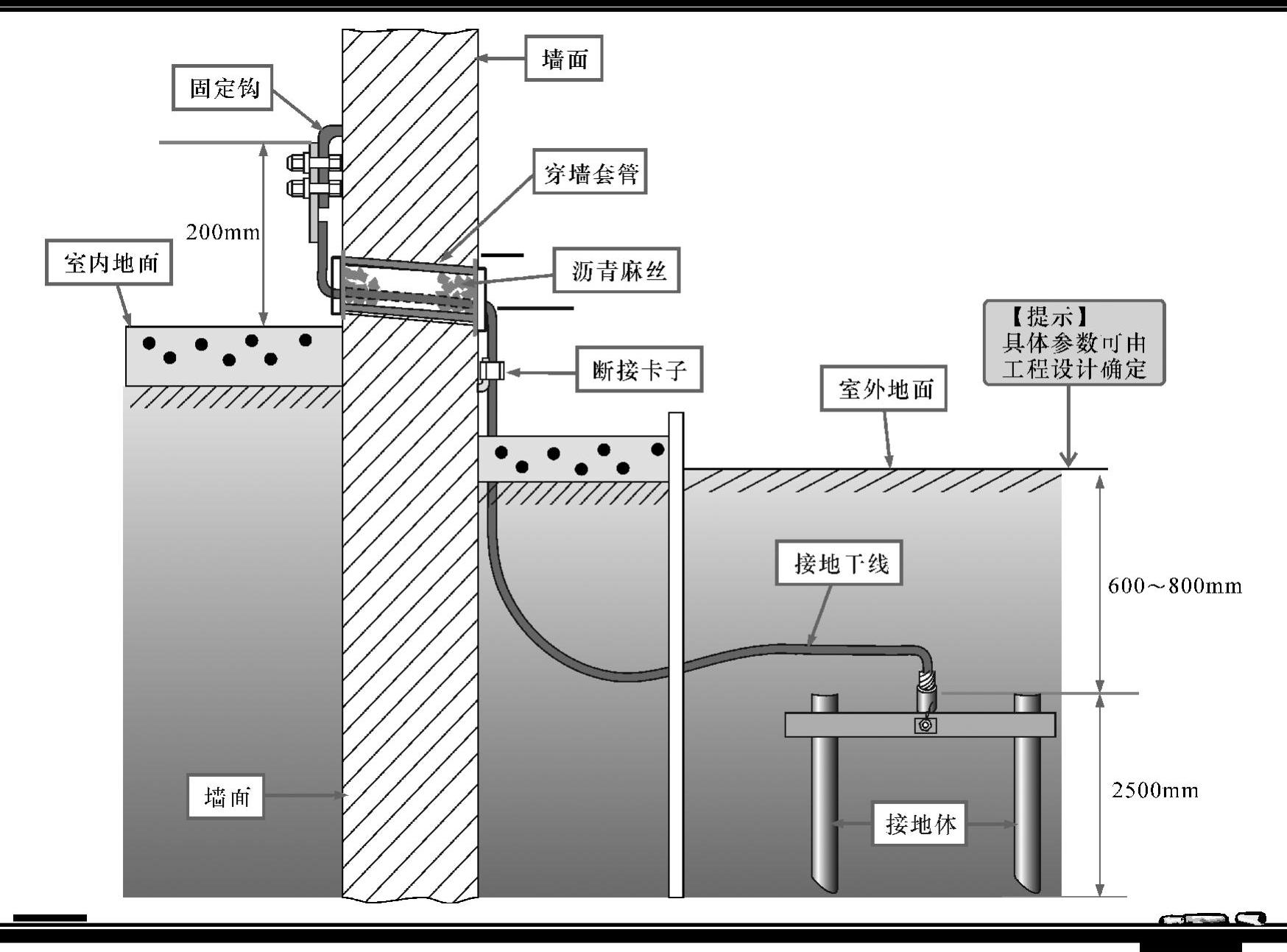

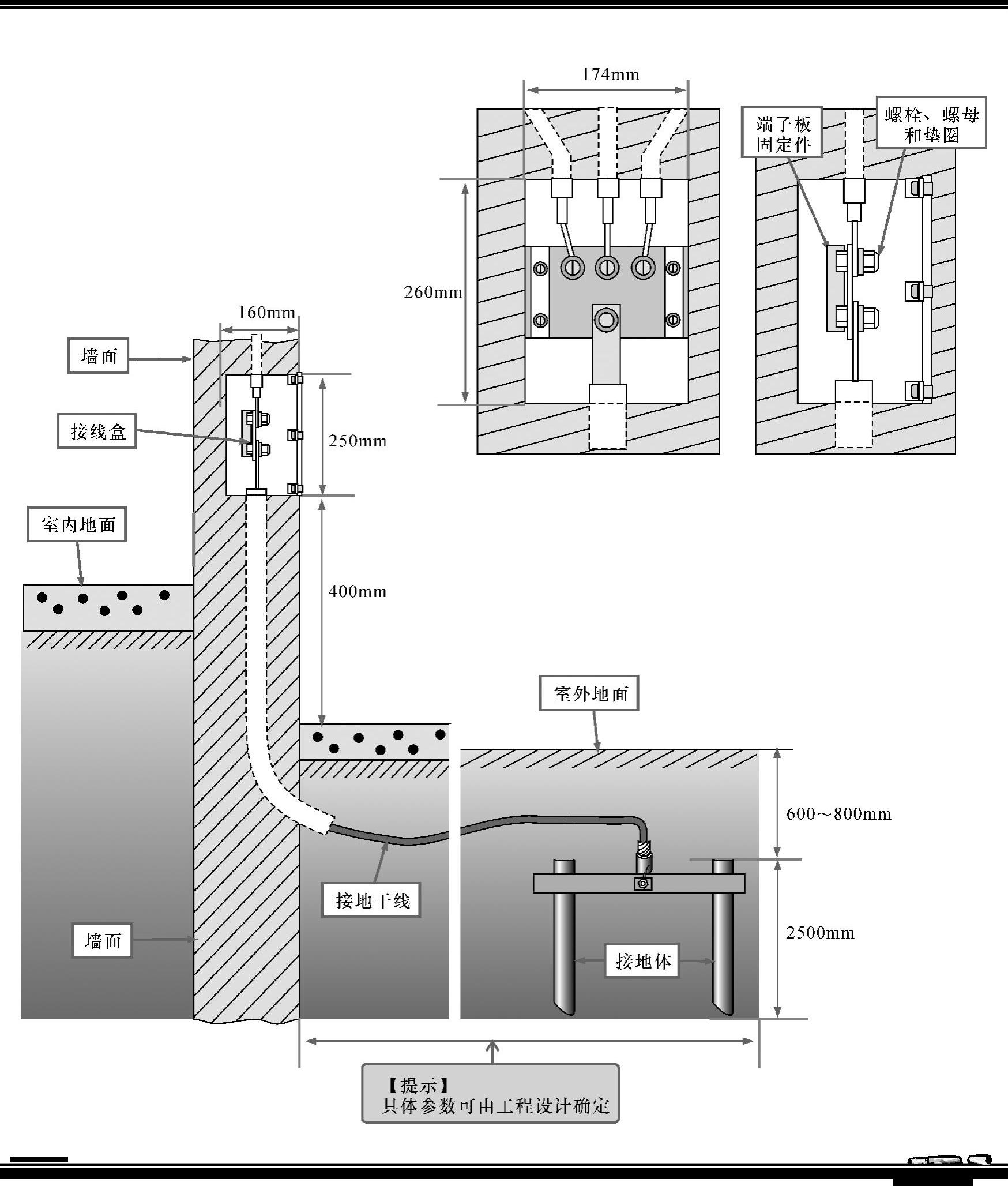

①明敷室内接地线与室外接地线的连接。图8-21为明敷室内接地线与室外接地线的连接示意图。接地干线应埋入地下600～800mm处，并在地面标识出地线走向和连接点，便于检查修理。为了便于测量，当接地干线引入室内后，必须用螺栓与室内接地线连接。穿墙套管的内、外管口用沥青麻丝或建筑密封膏堵死。

图8-21 明敷室内接地线与室外接地线的连接示意图

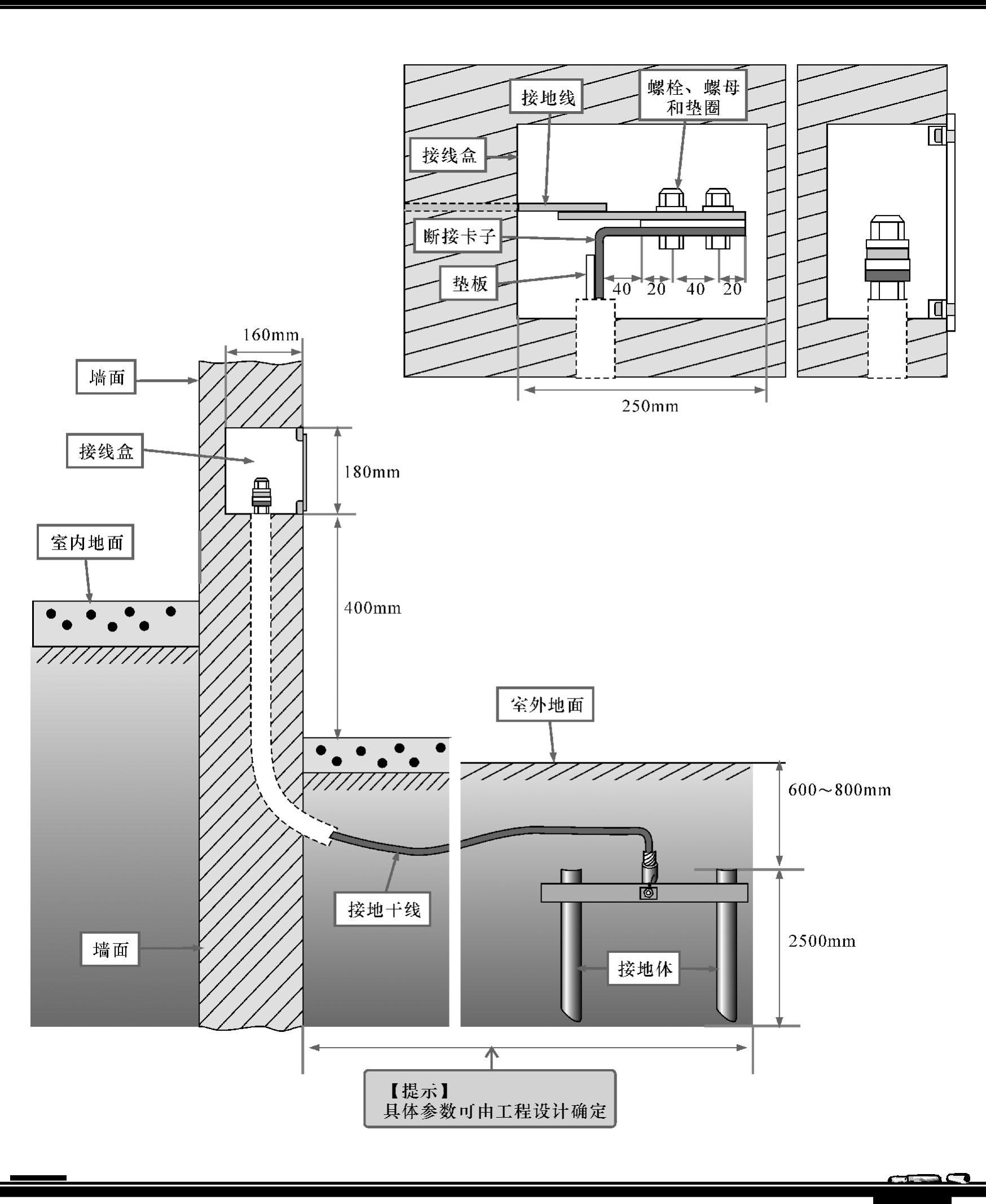

②暗敷室内接地线与室外接地线的连接。图8-22为暗敷室内接地线与室外接地线的连接示意图。如果墙内有钢筋或混凝土，可利用钢筋混凝土柱内的钢筋作引下线，同时接地电阻检测点不允许在柱上留洞时，移动到附近墙上安装。如没有接线盒，应在洞壁上预留洞盖的固定件，内壁用水泥砂浆抹光。

③多级接地线与接地体的连接。图8-23为多级接地线与接地体的连接示意图。若取消接线盒，应在洞壁上预埋洞盒的固定件，内壁用水泥砂浆抹光。

（3）接地支线的安装

室外接地线与室内接地线连接好后，接下来安装连接接地支线。

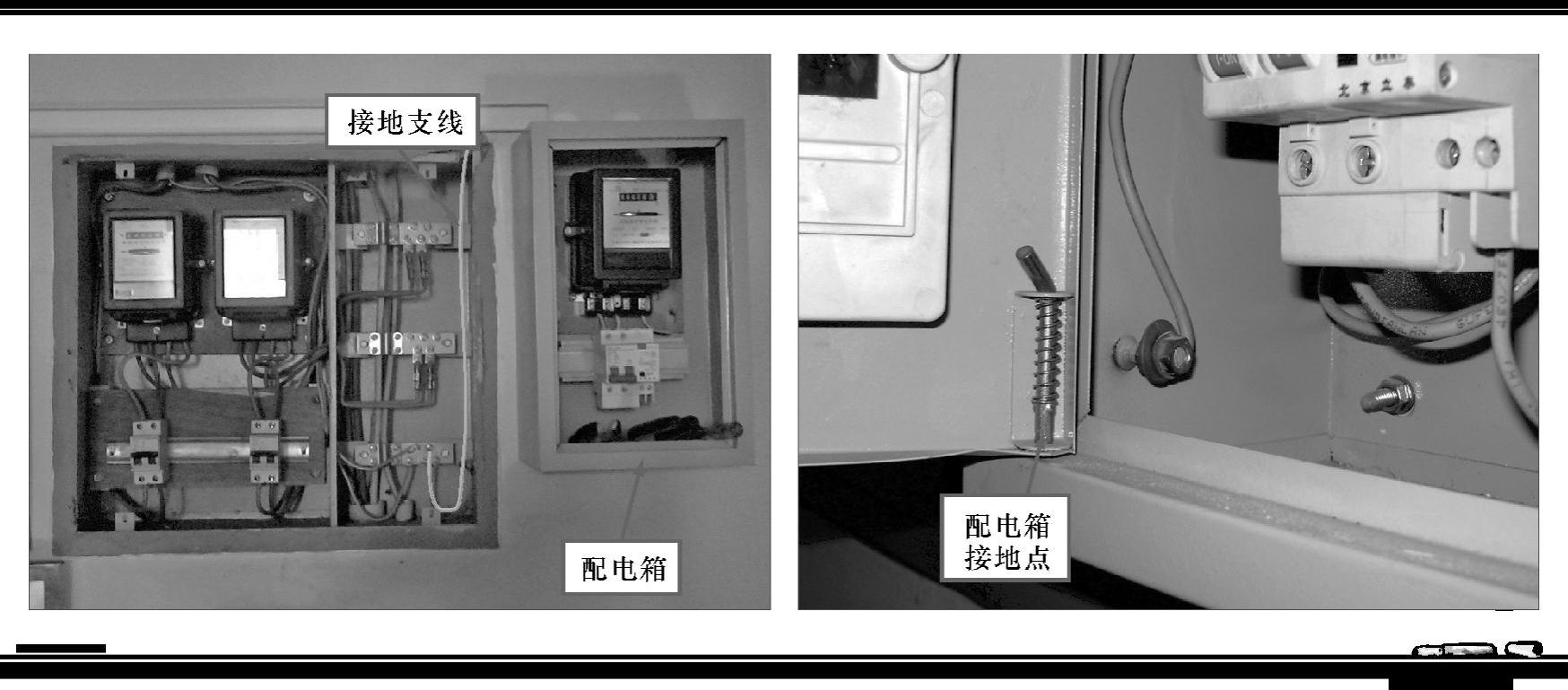

①配电箱接地支线的连接。接地支线是接地干线与设备接地点之间的连接线。电气设备都需要用一根接地支线与接地干线进行连接，如图8-25所示。在家用配电箱中，使用一根接地线（支线）将配电箱接地点与建筑主体接地干线进行连接。

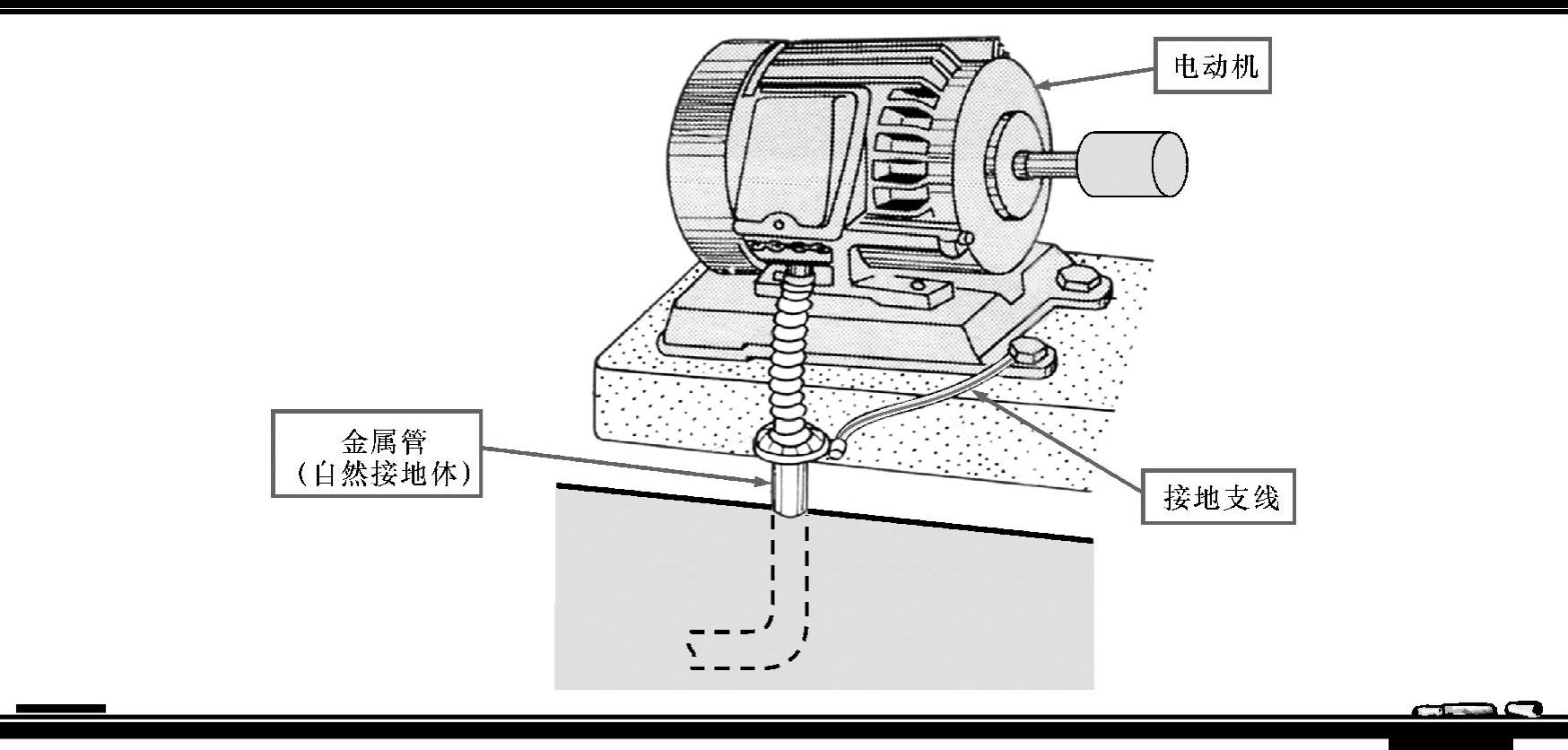

②电动机接地支线的连接。图8-26所示为电动机接地线（接地支线）的连接。若电动机所用的配线管路是金属管，可作为自然接地体使用，从电动机引出的接地支线可直接连接到金属管上，再进行接地。

图8-22 暗敷室内接地线与室外接地线的连接示意图

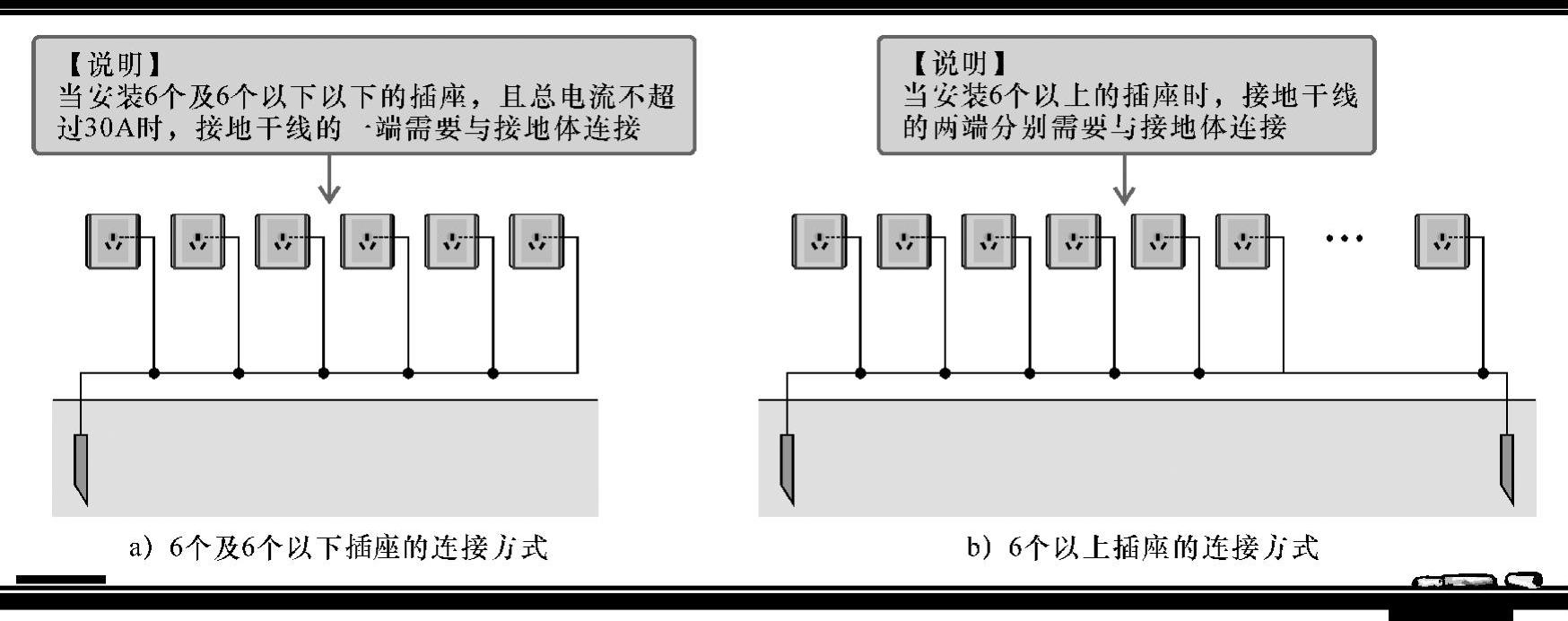

③插座接地线的连接。插座的接地线必须由接地干线和接地支线组成，当安装6个及6个以下的插座，且总电流不超过30A时，接地干线的一端需要与接地体连接；当安装6个以上的插座时，接地干线的两端分别需要与接地体连接，如图8-27所示。插座的接地支线与接地干线之间，应按T形连接法进行连接，连接处要用锡焊进行加固。

图8-23 多级接地线与接地体的连接示意图

【资料】

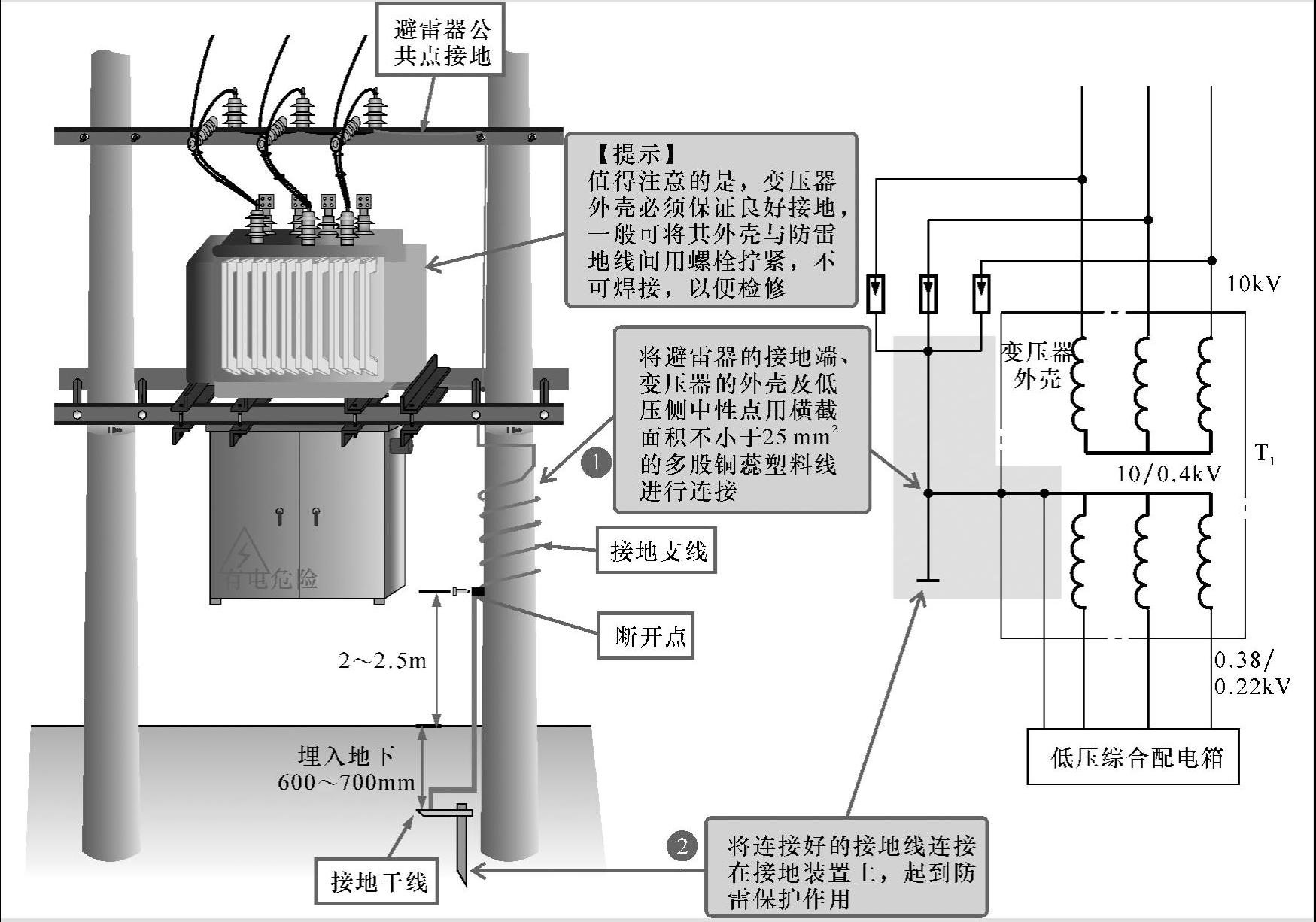

公用电力配电变压器接地干线的连接点一般埋入地下600～700mm处，在接地干线引出地面2～2.5m处断开，再用螺母压紧，以便检测接地电阻，如图8-24所示。

为了避免雷击电流作用在变压器绝缘上，需要将避雷器的接地端、变压器的外壳及低压侧中性点也用横截面积不小于25mm²的多股铜蕊塑料线进行连接，然后再连接在接地装置上，起到防雷保护作用。一般配电变压器的防雷地线在地面上方的引线部分称为接地引上线，多采用40mm×4mm扁钢，为了检测方便和用电安全，接地引上线连接点应设在变压器底下的槽钢位置。

图8-24 电力配电变压器接地干线的连接

图8-25 配电箱接地支线的连接

图8-26 电动机接地线（接地支线）的连接

图8-27 插座接地支线的连接

【注意】

接地支线的安装应注意以下几点：

每台设备的接地点只能用一根接地支线与接地干线单独进行连接。

在户内容易被触及到的地方，接地支线应采用多股绝缘绞线；在户内或户外不容易被触及到的地方，应采用多股裸绞线；移动电具从插头至外壳处的接地支线，应采用铜芯绝缘软线。

接地支线与接地干线或电气设备连接点的连接处，应采用接线端子。

铜芯的接地支线需要延长时，要用锡焊加固。

接地支线在穿墙或楼板时，应套入配管内加以保护，并且应与相线和中性线相区别。

采用绝缘电线作为接地支线时，必须恢复连接处绝缘层。
