在安装接地体时，应尽量选择自然接地体进行连接，这样可以节约材料和费用。在自然接地体不能利用时，再选择施工专用接地体。下面就分别介绍这两种接地体的具体安装方法。

1.自然接地体的安装

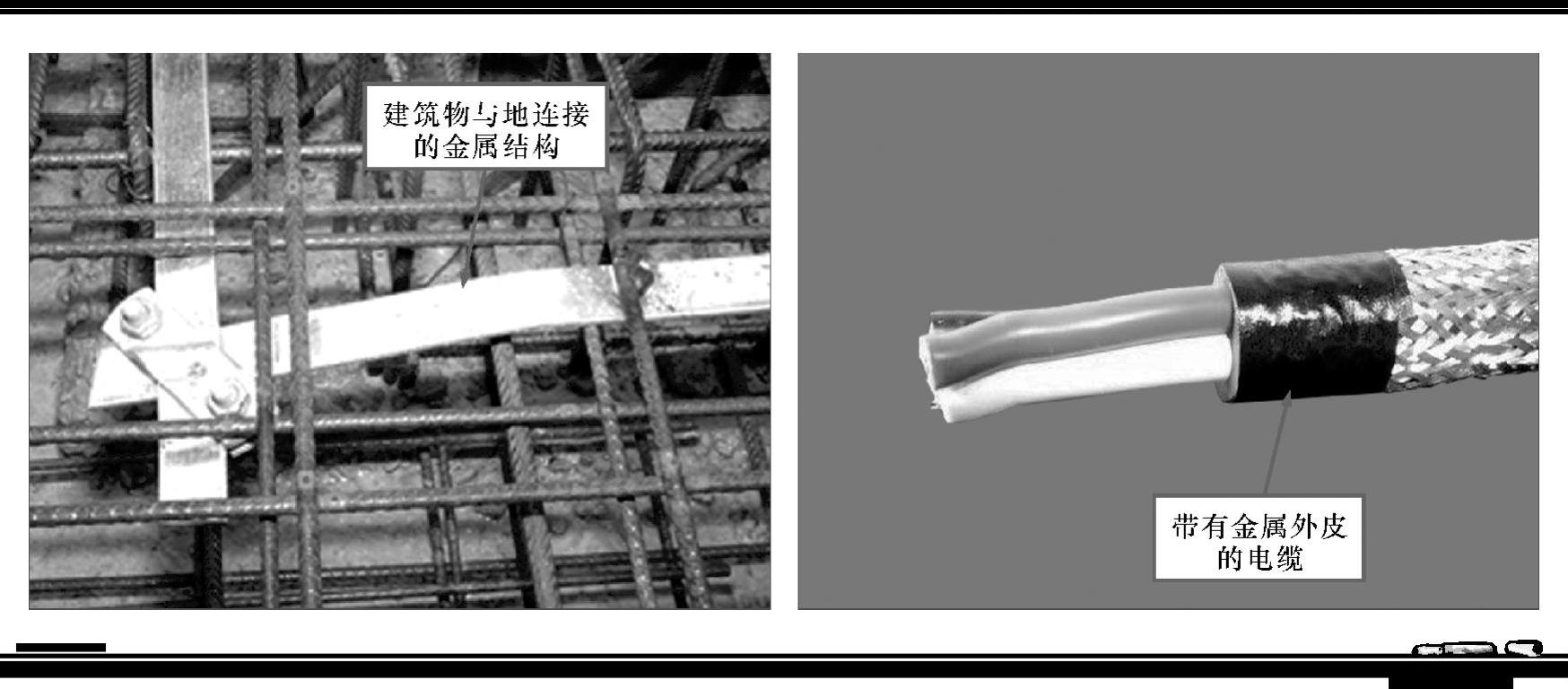

自然接地体包括直接与大地可靠接触的金属管道、建筑物与地连接的金属结构、钢筋混凝土建筑物的承重基础、带有金属外皮的电缆等，均可用来当接地体使用，图8-7所示为自然接地体。

图8-7 自然接地体

提问

什么样的接地材料不可作为自然接地体使用呢？

回答

通常，包有黄麻、沥青等绝缘材料的金属管道及通有可燃气体或液体的金属管道不可作为接地体。

【注意】

利用自然接地体时．应注意以下几点：

第一，用不少于两根导体在不同接地点与接地线相连；第二，在直流电路中，不应利用自然接地体接地；第三，自然接地体的接地阻值符合要求时，一般不再安装人工接地体，但发电厂和变电所及爆炸危险场所除外；第四，当同时使用自然、人工接地体时，应分开设置测试点。

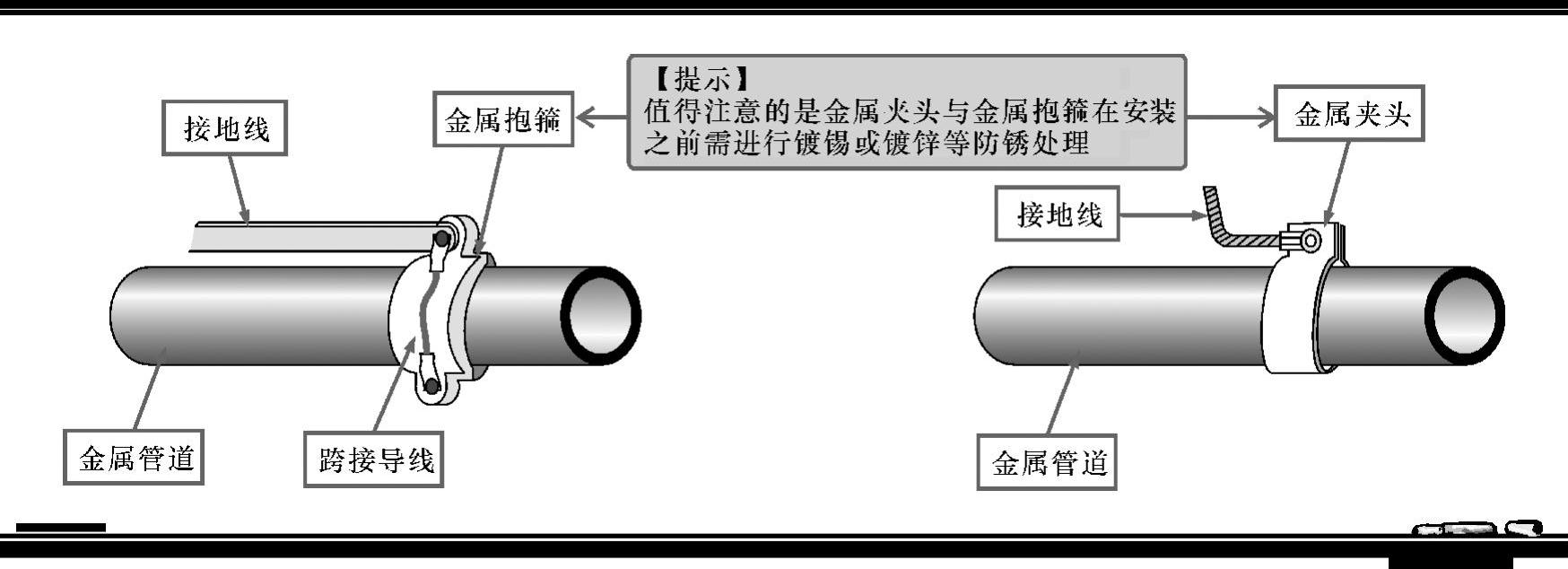

在连接管道一类的自然接地体时，不能使用焊接的方式进行连接，应采用金属抱箍或夹头的压接方法连接。金属抱箍适用于管径较大的管道，而金属夹头适用于管径较小的管道，如图8-8所示。

图8-8 管道自然接地体的连接

【注意】

在建筑物钢筋等金属体上连接接地线时，应采用焊接的方式进行连接，也允许采用螺钉压接，但必须先进行防锈处理。

2.施工专用接地体的安装

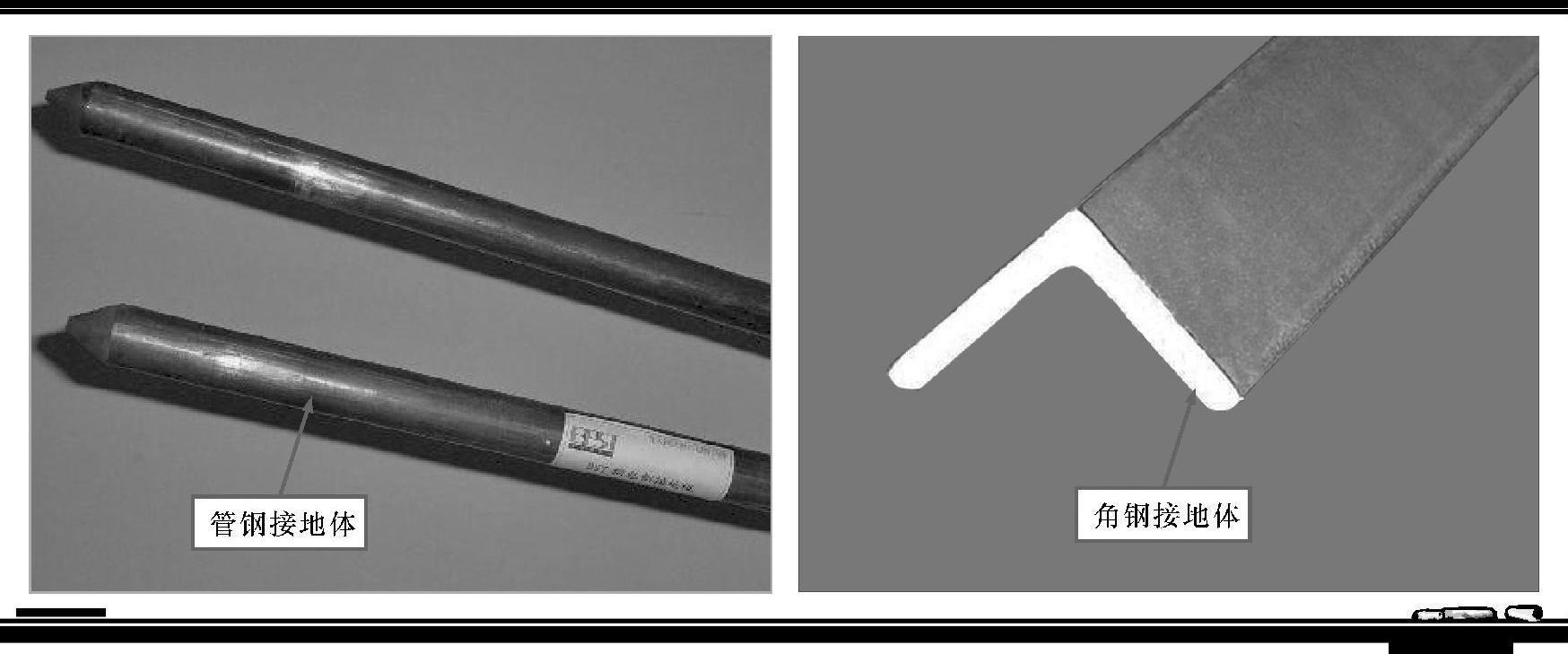

施工专用接地体应选用钢材制作，一般常用角钢与钢管作为施工专用接地体。若在有腐蚀性的土壤中，应使用镀锌钢材或者增大接地体的尺寸。图8-9所示为施工专用接地体的实物外形。

在对施工专用接地体制作时，首先需要选择要安装的施工专用接地体。角钢材料一般选用40mm×40mm×5mm或50mm×50mm×5mm两种规格，而管钢材料一般选用直径为50mm、壁厚不小于3.5mm的管材。

由于接地体的安装环境和深浅不同，有水平安装和垂直安装两种方式，无论是垂直敷设安装接地体还是水平敷设安装接地体，通常都选用钢管接地体或角钢接地体。目前，施工专用接地体的安装方法通常多采用垂直安装方法。对与垂直敷设施工专用接地时，多采用挖坑打桩法，下面让我们具体来学习一下垂直施工专用接地体的安装方法。

（1）垂直接地体的制作

图8-9 施工专用接地体的实物外形(www.daowen.com)

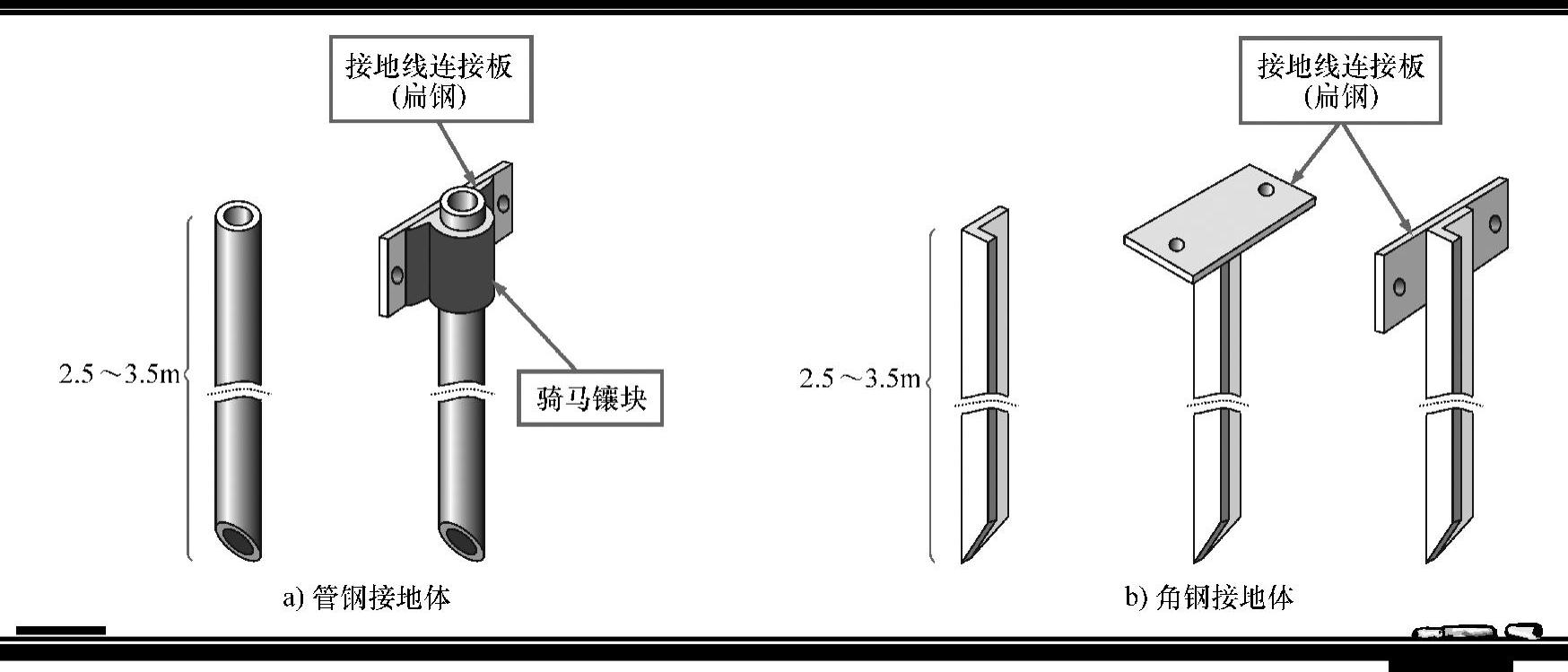

安装垂直接地体时，首先需要制作垂直接地体。垂直安装管钢接地体和角钢接地的体长度应在2.5～3.5m之间。接地体下端呈尖脚状，其中角钢的尖脚应保持在角脊线上，尖点的两条斜边要求对称。而钢管的下端应单面削尖，形成一个尖点便于安装时打入土中。垂直接地体的上端部可与扁钢（40mm×4mm）进行焊接，用作接地体的加固，以及作为接地体与接地线之间的连接板，如图8-10所示。

图8-10 垂直接地体的制作

（2）挖坑

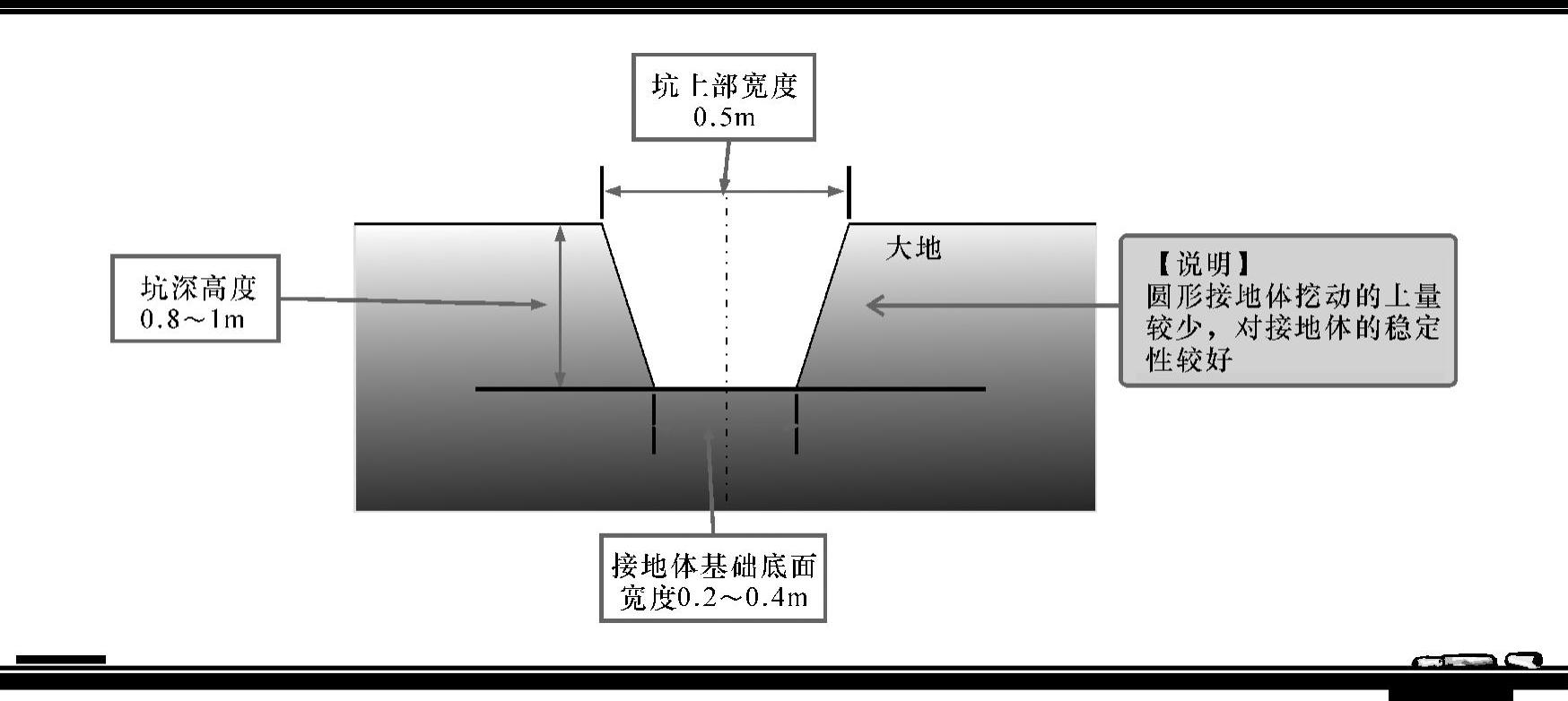

接地体必须埋入地下一定深度，才可稳定电气设备的接地体，避免损坏。所以安装接地体之前需要沿着接地体的线路挖坑，以便打入接地体和敷设连接地线。通常坑深为0.8～1m，宽为0.5m，坑的上部稍宽，底部渐窄，若有石子应清除，如图8-11所示。

（3）打桩

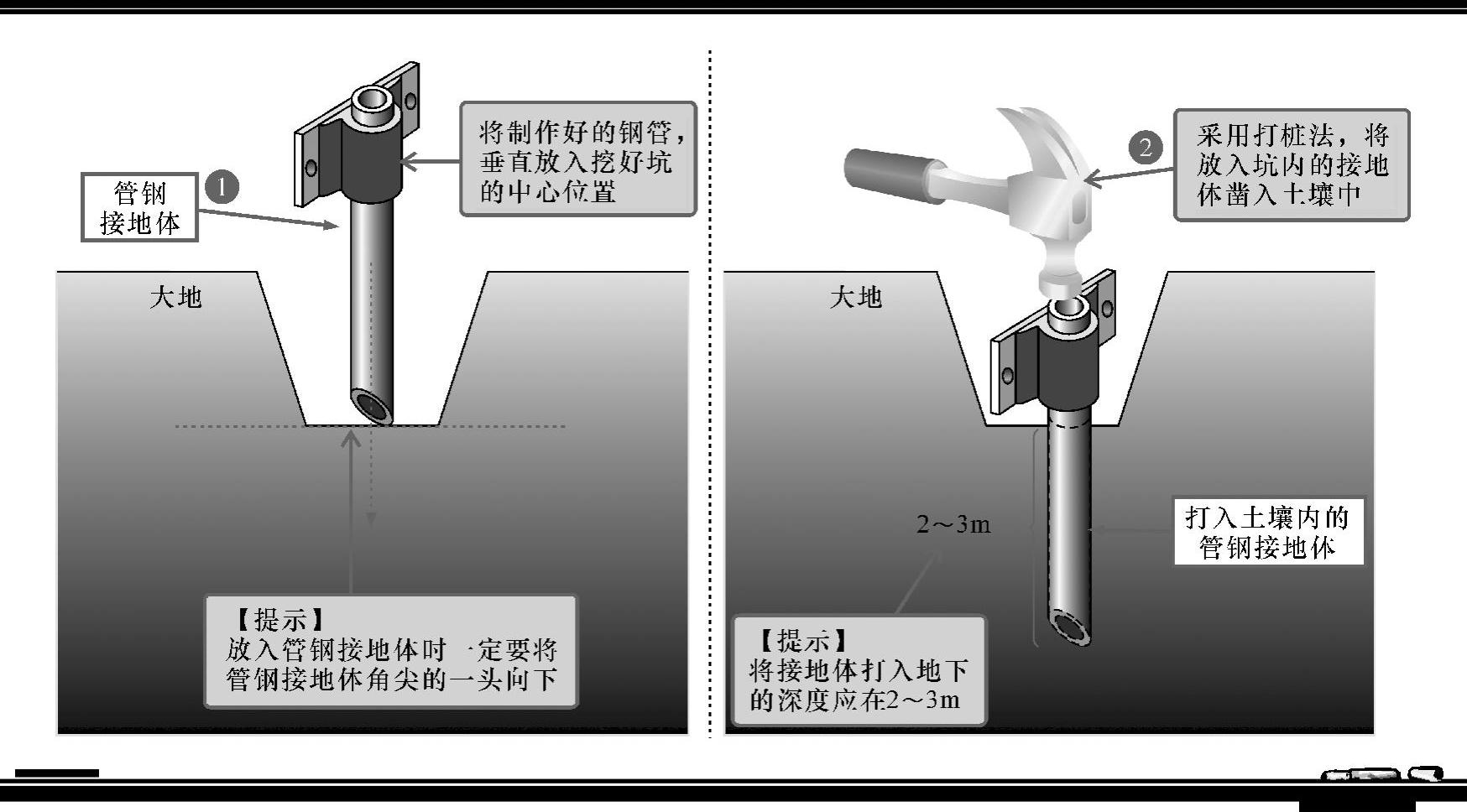

埋入接地体的坑挖好后，接下来需要采用打桩法将接地体打入地下，如图8-12所示。打入时应保持接地体与地面相垂直，不可歪斜，接地体打入地面的深度不小于2m。将接地体打入地下后，应在其四周用土壤填入夯实，以减小接触电阻。

图8-11 挖坑

图8-12 打桩

提问

通过上面的学习，我知道人工接地体怎么安装了。那么如果遇到接地要求较高并且接地设备较多的场所时，其安装和布置的方法是怎么的呢？

回答

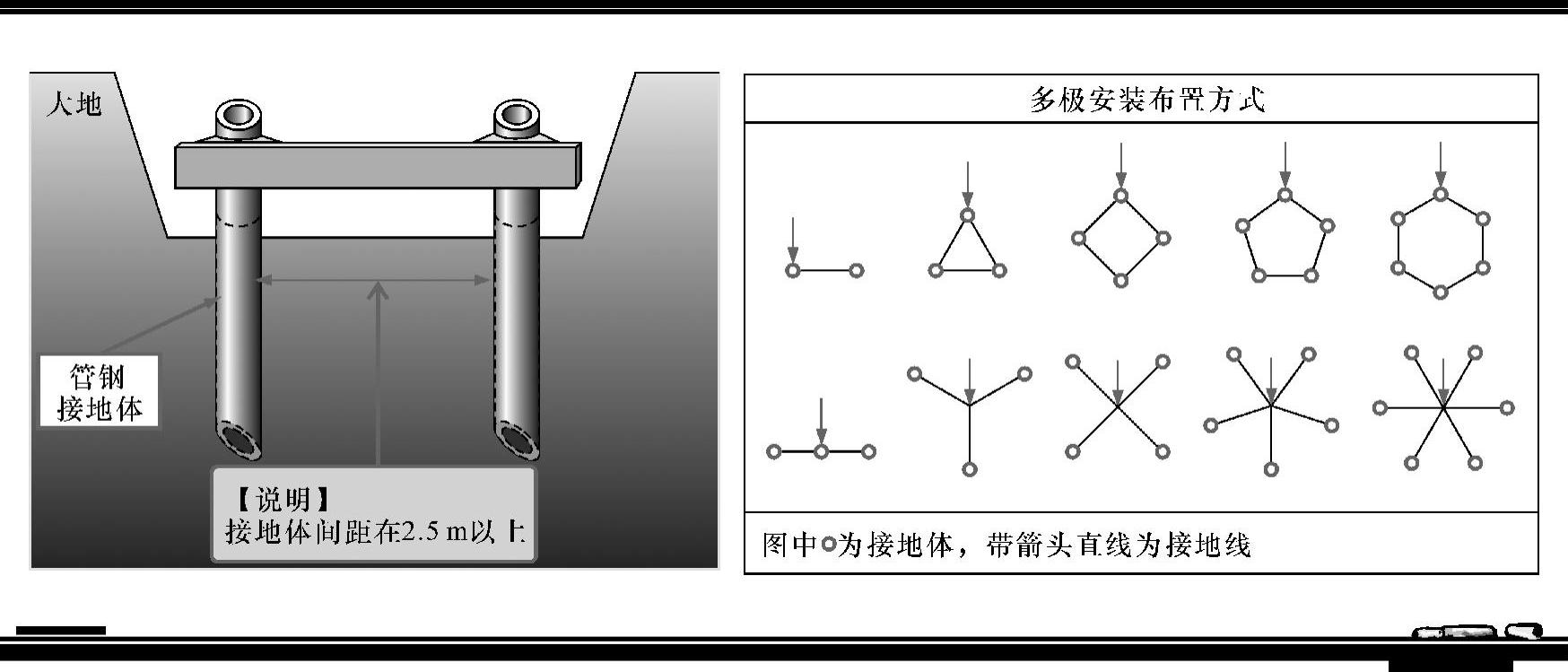

对于接地要求较高并且接地设备较多的场所，可采用多极安装布置方式，除了满足接地设备的数量外，还可以进一步降低接地电阻。图8-13所示为多极安装布置方式，多极接地或接地网的接地体之间应保持在2.5m以上的直线距离。

图8-13 多极安装布置方式

【资料】

除了上面介绍的垂直人工接地体的安装方法之外，还有一种水平安装接地体，由于水平安装接地体一般只适用于土层浅薄的地方，因此，应用不是很广泛。

在制作水平接地体时，采用水平接地体的角钢厚度一般不小于4mm，截面积不小于48mm²，管钢的直径不小于8mm。水平接地体的上端部与圆钢（直径为16mm）焊接，用作接地体的加固，以及作为接地体与接地线之间的连接板。

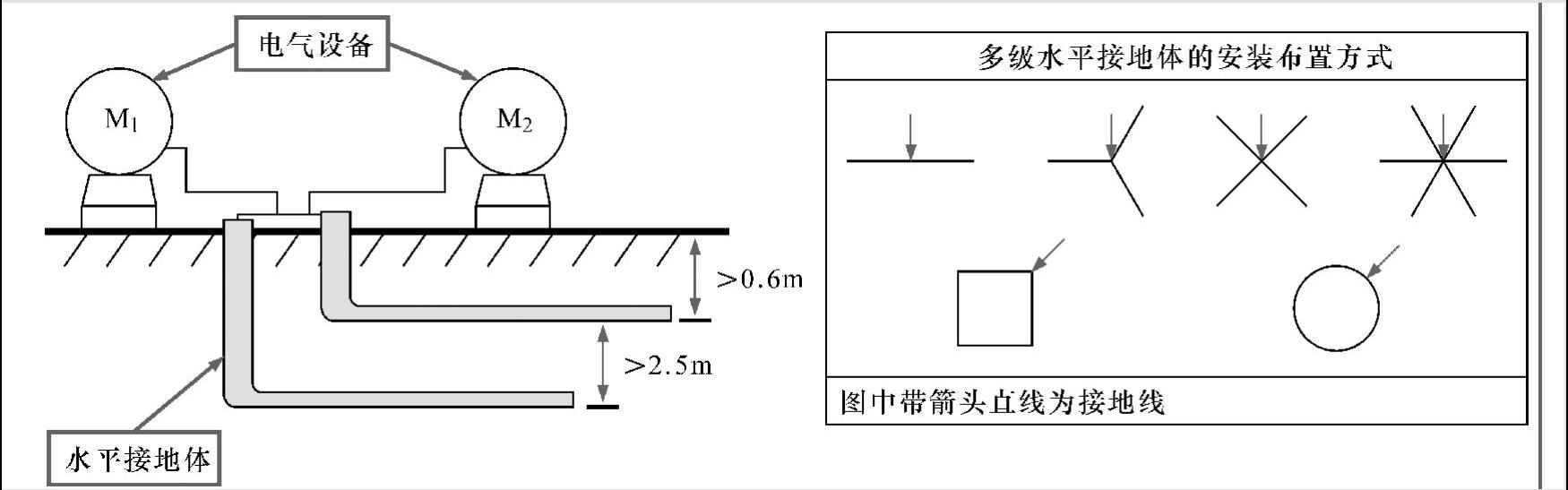

水平接地体的一端向上弯曲成直角，这样便于连接。若接地线采用螺钉压接，应先钻好螺钉孔。接地体的长度依安装条件和接地装置的结构形式而定。对于水平人工接地体的安装，通常采用挖坑填埋法安装。安装时接地体应埋入地面0.6m以下的土壤中，如图8-14所示。如果是多极接地或接地网，接地体之间应相隔2.5m以上的直线距离。

图8-14 水平接地体的填埋法及水平接地体多级安装布置方式
