常见的电气设备接地形式主要有保护接地、工作接地、重复接地、防雷接地、防静电接地和屏蔽接地等。下面我们分别对以上几种电气设备的接地形式进行介绍。

1.保护接地

保护接地是将电气设备不带电的金属外壳及金属构架接地，以防止电气设备在绝缘损坏或意外情况下金属外壳带电，确保人身安全。图8-2所示为保护接地的几种形式，目前多采用这些形式。

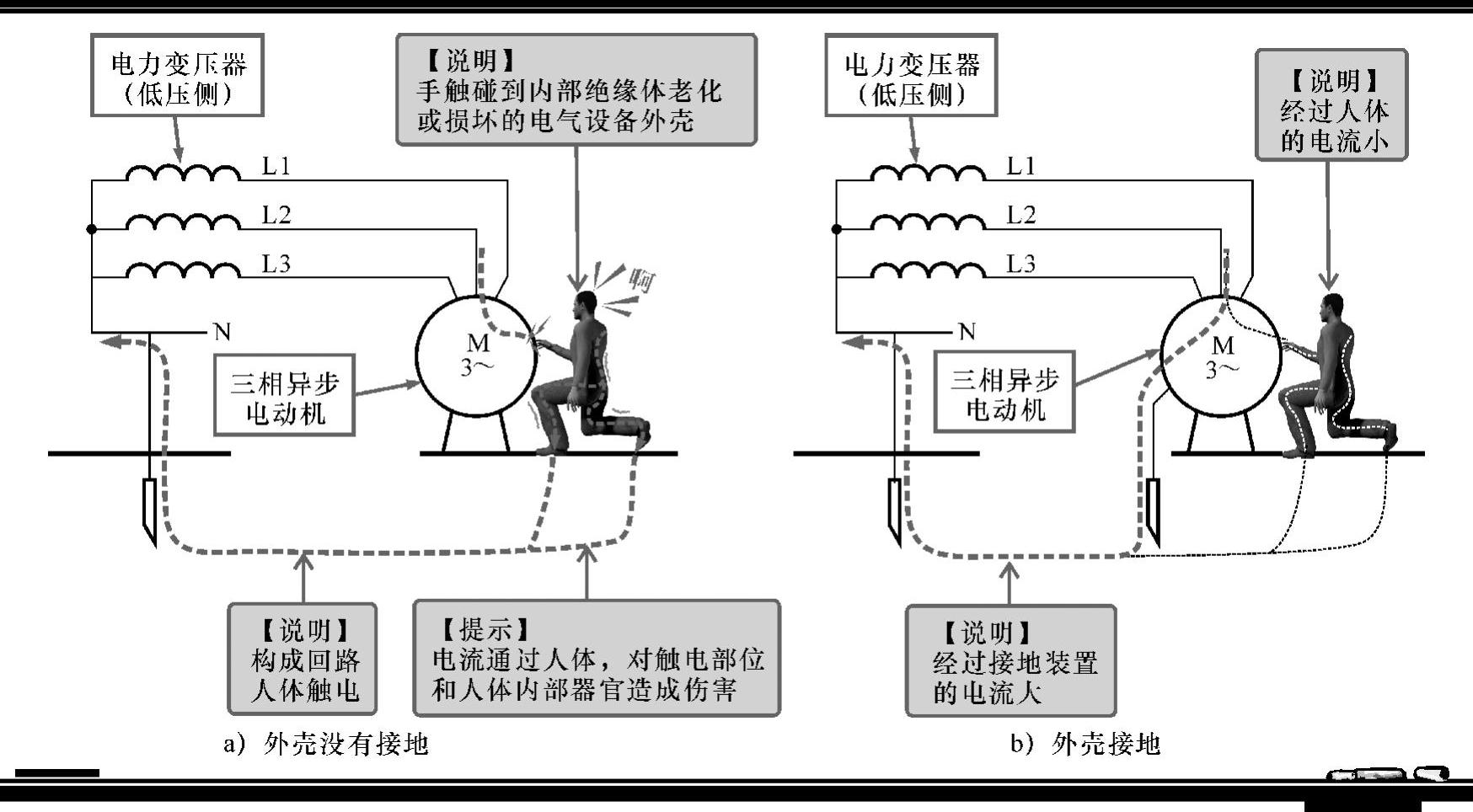

图8-1 电气设备接地的保护原理

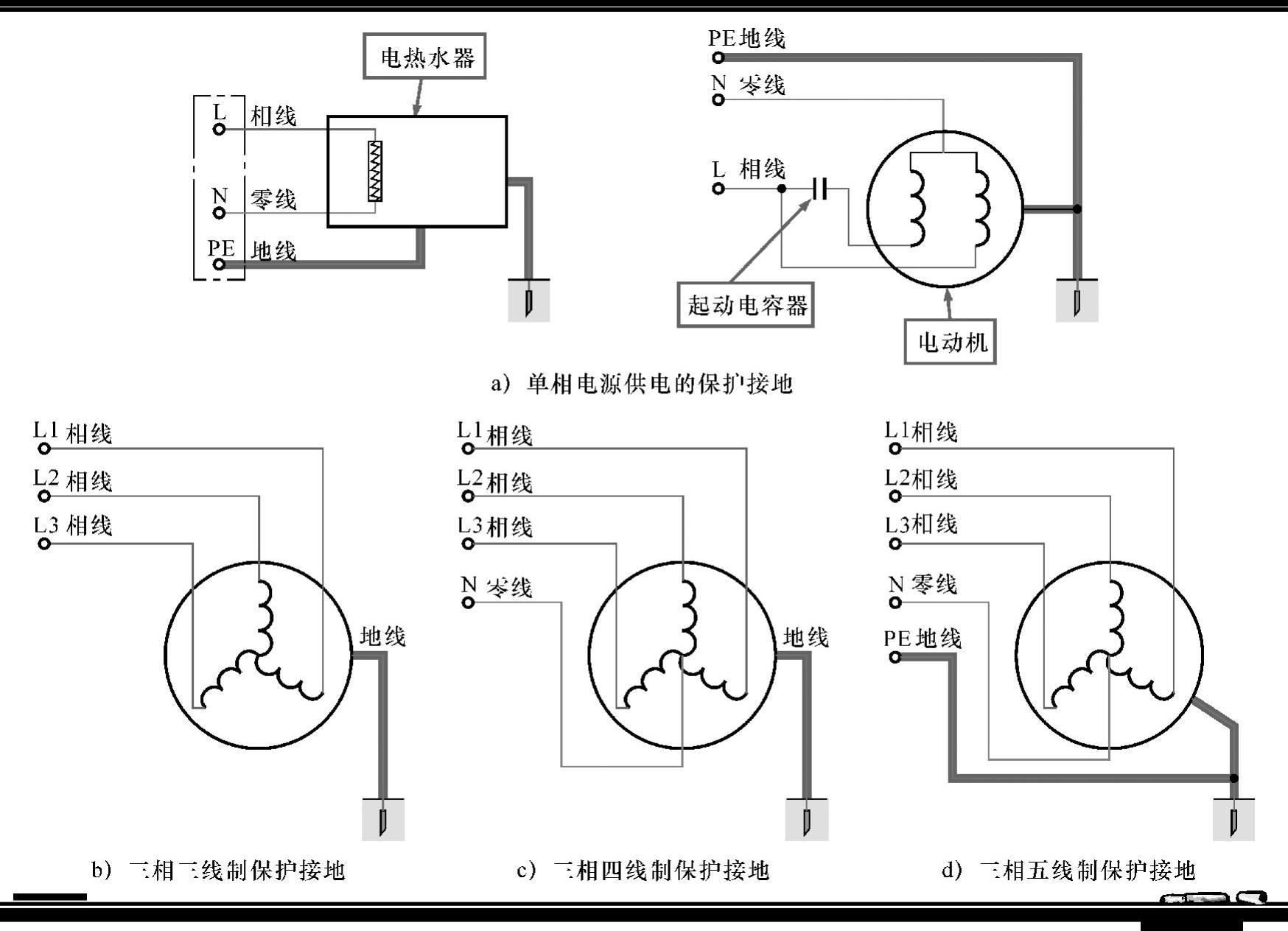

图8-2 保护接地的几种形式

【资料】

图8-3所示为保护接地的实际应用。例如，接地线将电热水器的外壳与建筑物的主体地线进行连接，在热水器出现漏电事故时，可起到保护使用人员安全的目的。

图8-3 保护接地的实际应用

2.工作接地

工作接地是将电气设备的中性点进行接地。其主要作用是保持系统电位的稳定性，如图8-4所示。目前，电器设备的连接中很少采用此种方式。

3.重复接地

重复接地是将中性线上的一点或多点再次接地，如图8-5所示。当电气设备的中性线发生断线并有相线接触设备外壳时，会使断线后的所有电气设备的外壳都带有电压（接近相电压）。若中性线有重复接地，那么断线后所有电气设备的外壳电压只有相电压的一半。目前，采用这种接地方式的情况也很少。

(www.daowen.com)

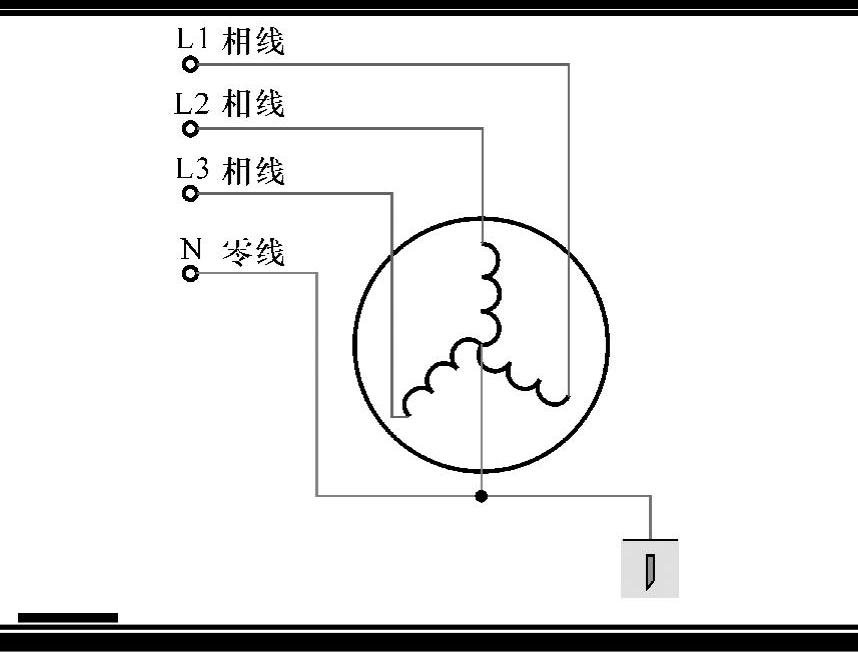

图8-4 工作接地

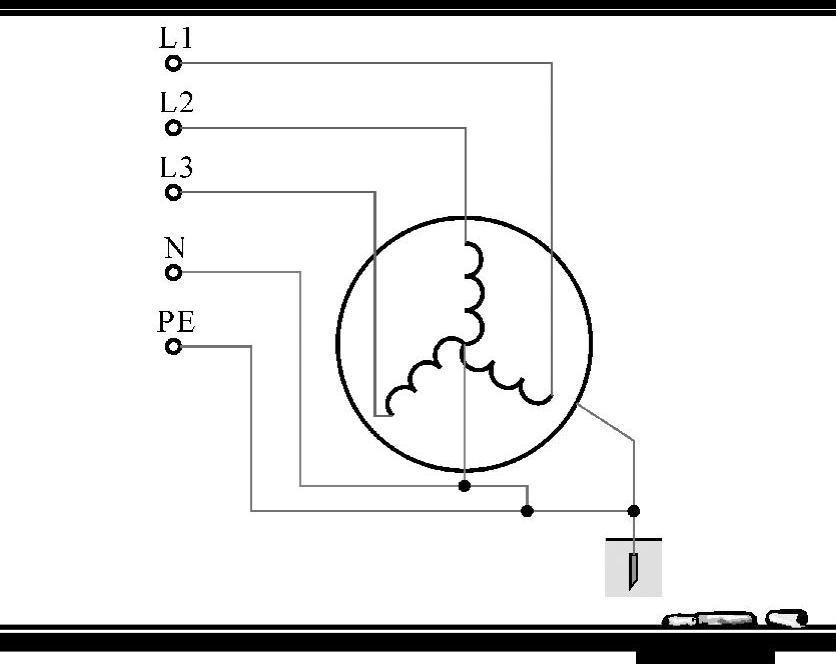

图8-5 重复接地

4.防雷接地

防雷接地主要是将避雷器的一端与被保护对象相连，另一端连接接地装置。当发生雷击时，避雷器可将雷电引向自身，并由接地装置导入大地，从而避免雷击事故发生。图8-6所示为防雷接地的形式。

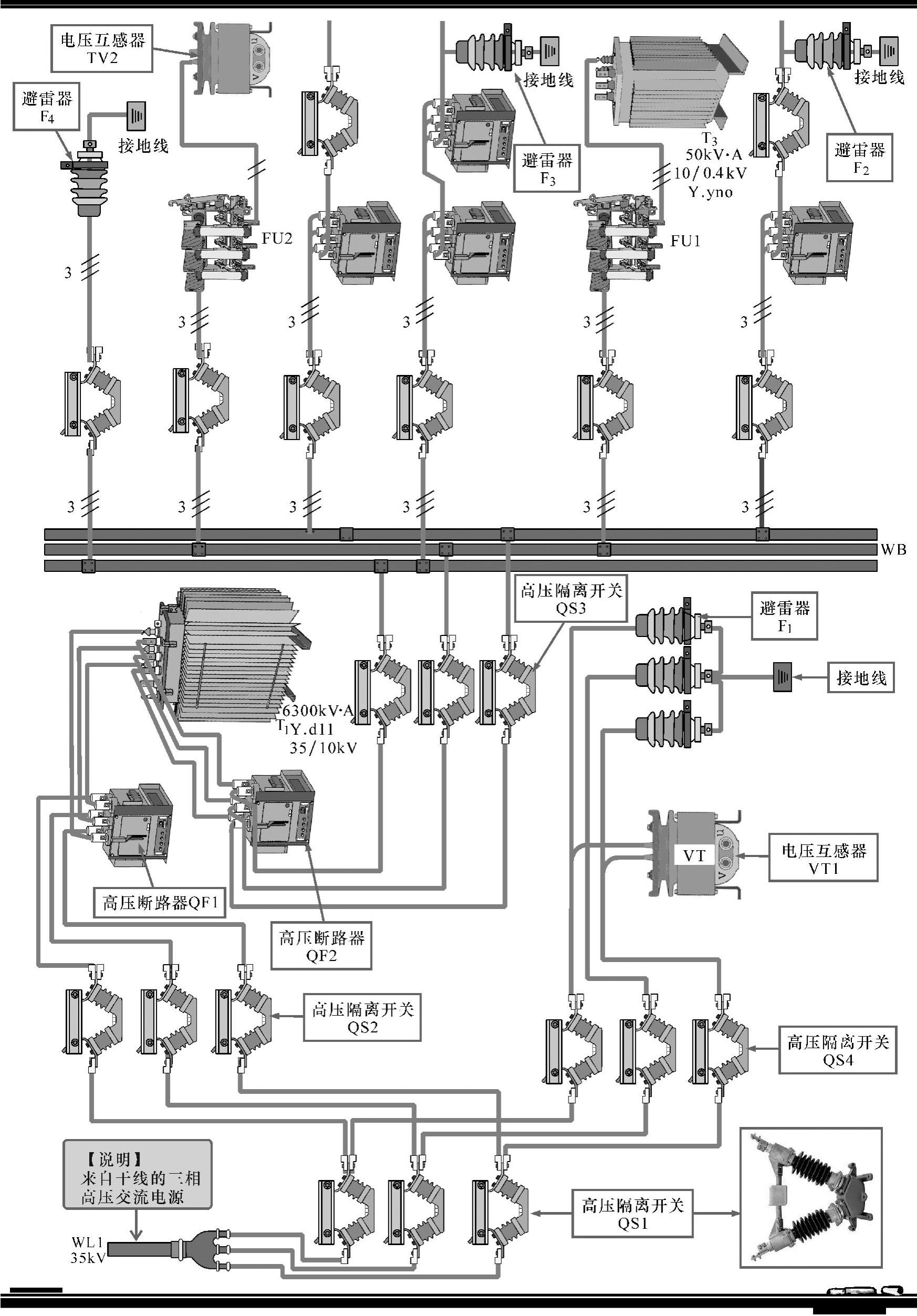

图8-6 防雷接地的形式

【资料】

防静电接地是为防止静电危害而设置的接地，如易燃易爆危险品贮存或敏感电子元器件生产场所都必须进行防静电接地。屏蔽接地是为防止电磁干扰，而在屏蔽体与地或干扰源的金属外壳之间所采取的电气连接形式。屏蔽接地在广播通信、电视台、雷达导航等方面应用十分广泛。

提问

通过上面的学习，知道了不同应用环境下，电气设备的形式多样，那它们所要求的接地电阻是相同的吗？

回答

不同应用环境下的电气设备，其接地装置所要求的接地电阻也会不同。在安装接地设备时，应重点注意以下几种特殊环境下的安装，如表8-1所示。

表8-1 不同应用环境下的电气设备的接地电阻
