漏电保护器实际上是一种具有漏电保护功能的开关，在对该器件进行安装前，应先对其内部的触头与外部输出进行对应，为线路的连接带来便利，如图7-15所示。

图7-15 漏电保护器的实物与电路符号

图7-16所示为漏电保护器的典型应用，由图可知，漏电保护器安装在低压供电电路的开关电路中，通常输入端与外线进行连接，输出端与负载进行连接。

图7-16 漏电保护器的典型应用

下面以典型漏电保护器为例，介绍一下漏电保护器的安装方法。

1.电度表输入端的连接

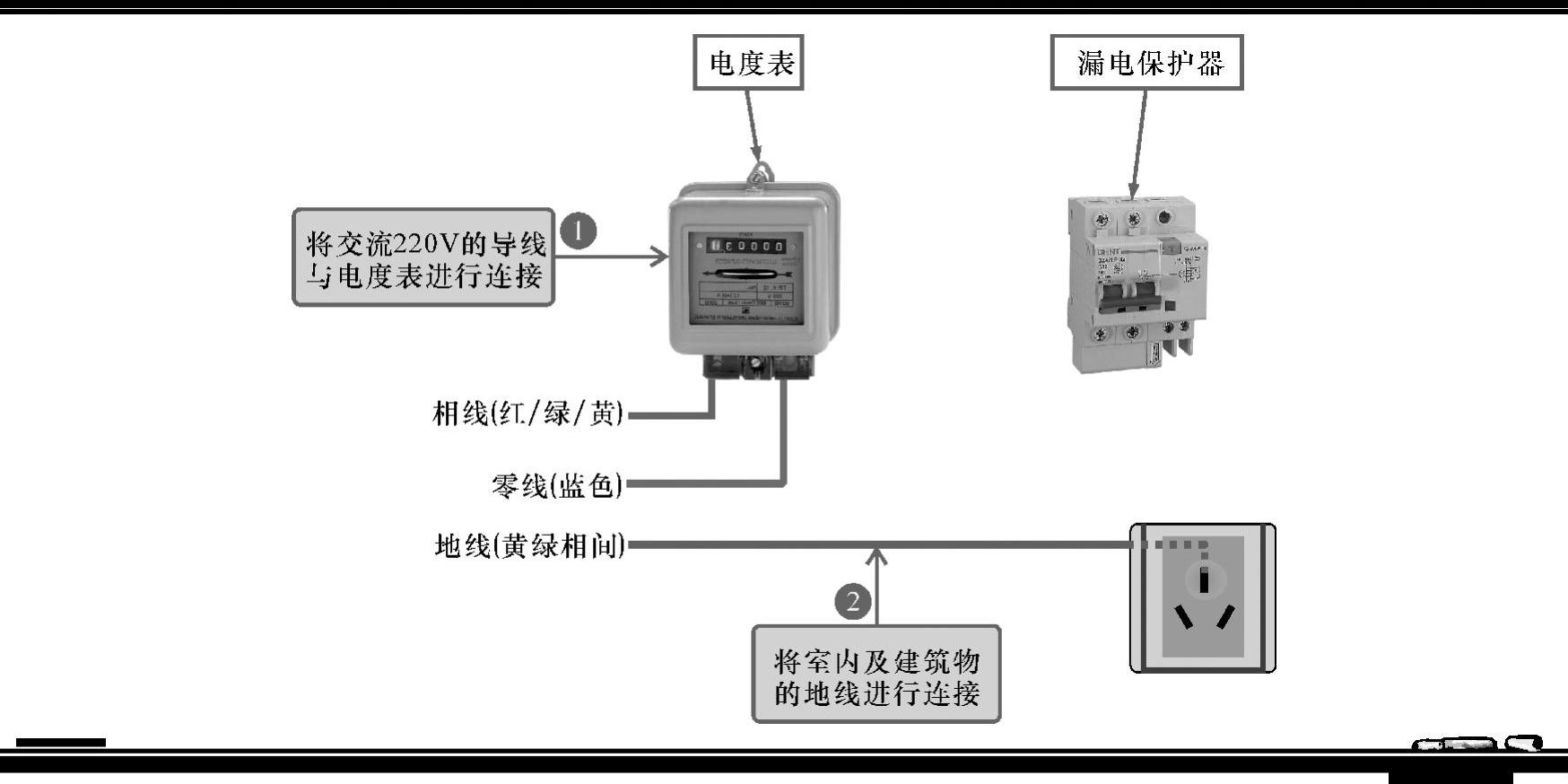

交流220V电压首先经电度表，其中相线（红/绿/黄）和零线（蓝）接入电度表的输入端，为了安全，应将建筑物的地线与室内的地线接好，具体操作如图7-17所示。

图7-17 电度表输入端的连接(www.daowen.com)

2.电度表与漏电保护器的连接

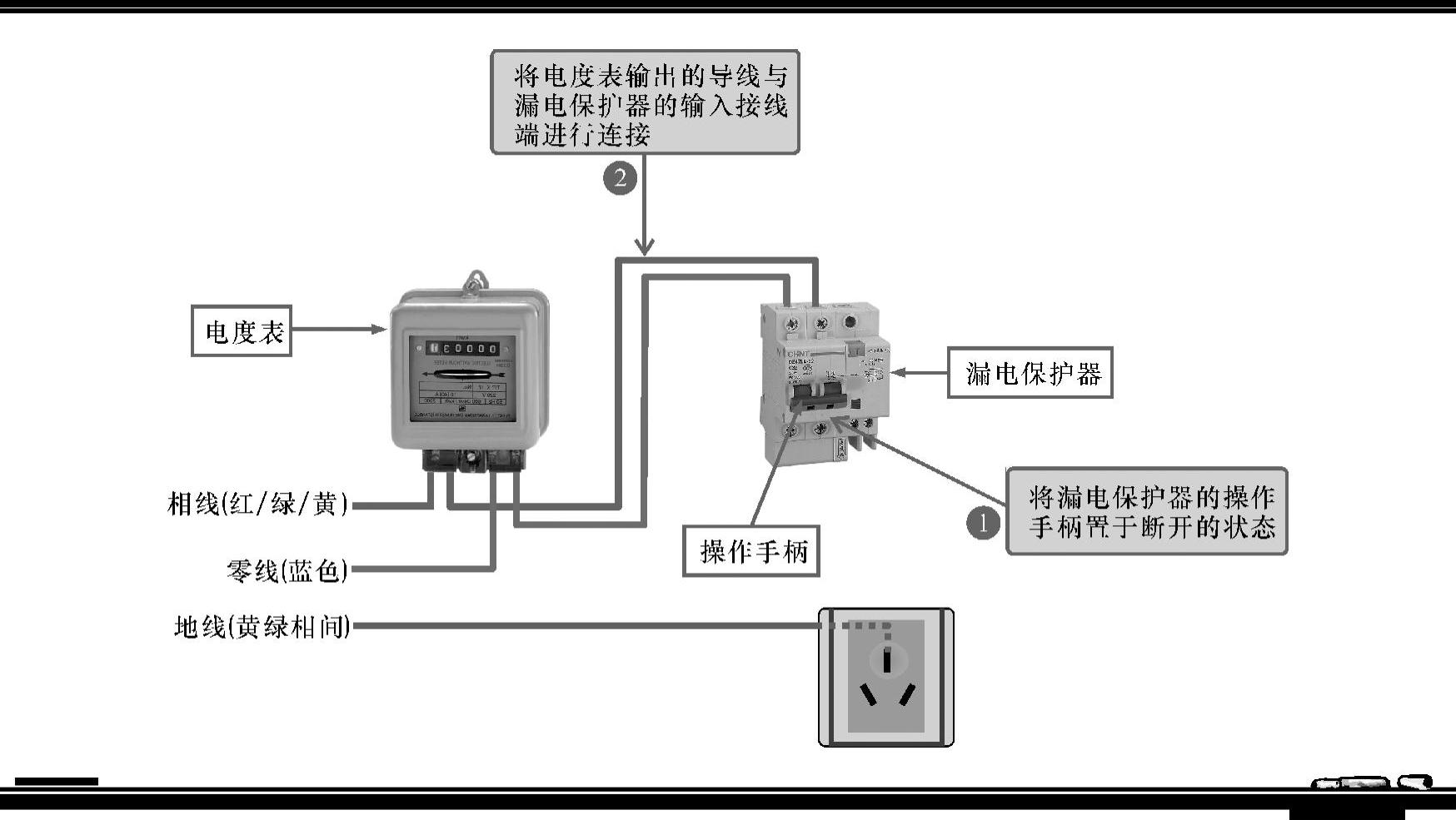

完成电度表输入端的连接后，接下来将电度表输出端输出的导线与漏电保护器的输入接线端进行连接，如图7-18所示。

图7-18 电度表与漏电保护器进行连接

3.漏电保护器输出端的连接

漏电保护器的输入端连接完成（这里要注意左零右火的原则），再将漏电保护器输出端的导线与插座等器件进行连接，如图7-19所示。

图7-19 连接漏电保护器的输出端

【注意】

在进行漏电保护器的安装过程中，为确保人身安全，必须在切断供电电源的条件下进行，并将漏电保护器的操作手柄处于断开状态。
