安装热继电器时，需要选择适当的热继电器进行安装，下面以典型热继电器为例，介绍其安装操作。

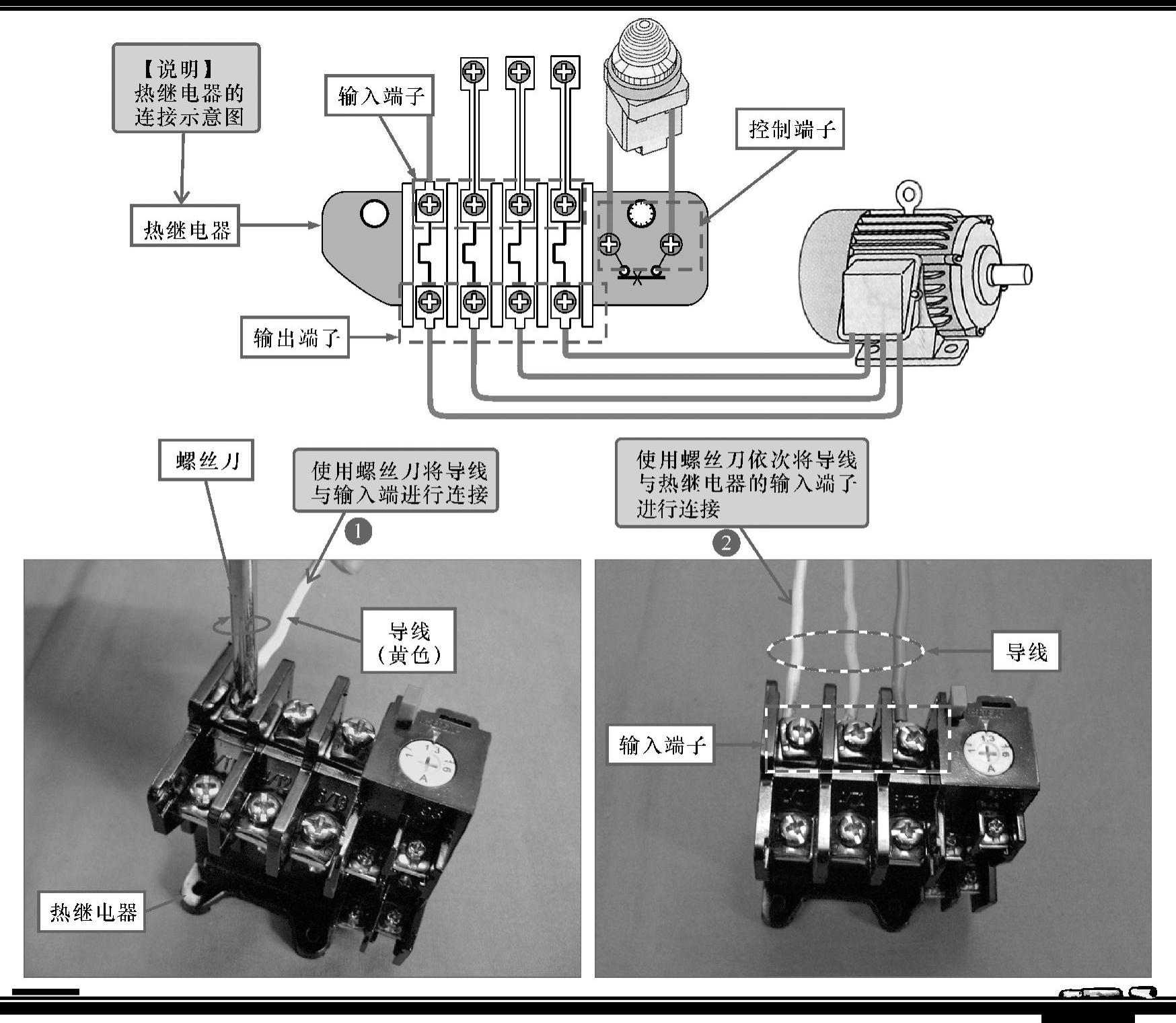

热继电器是一种保护器件，在电气线路中主要起保护作用，在三相交流电路中，热继电器是一个不可缺少的器件。安装时需要注意热继电器的连接方式，如图7-6所示。

1.导线的加工

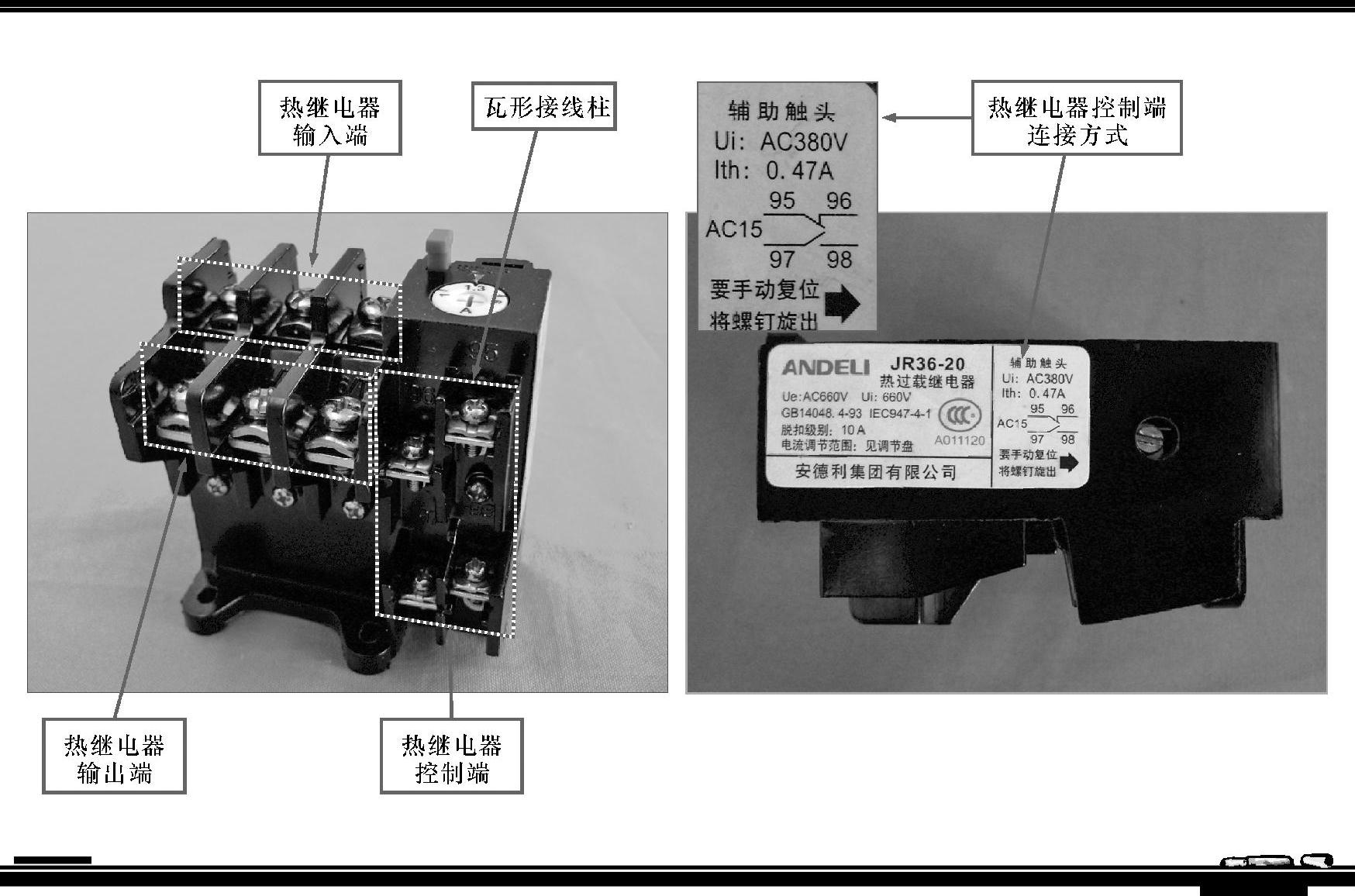

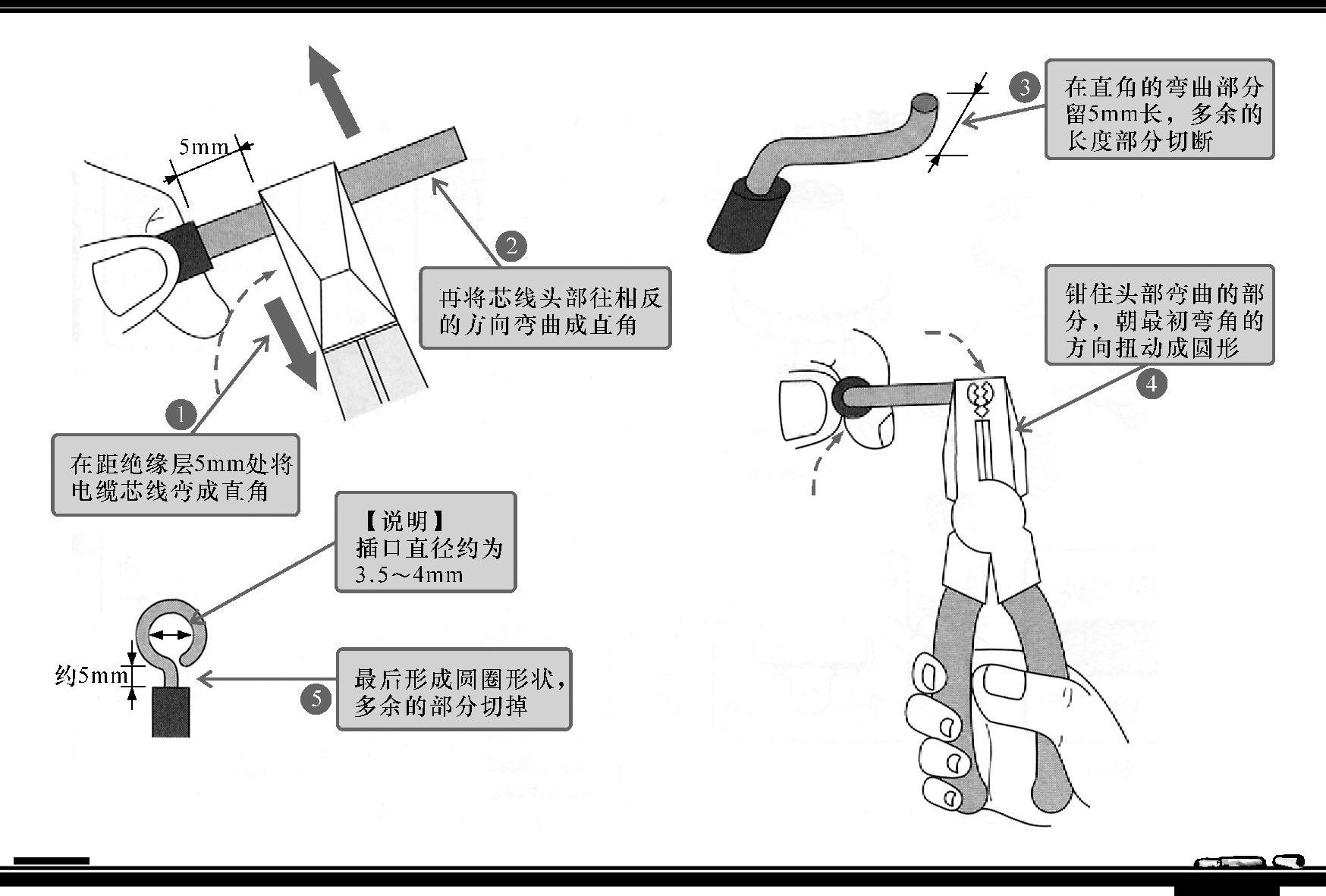

选择适当规格的导线，用剥线钳将导线端头进行剥除，另外，由于热继电器的接线端采用的是瓦形接线柱，在进行具体连接操作前，首先将导线线芯弯成U形，如图7-7所示，其余导线的处理方法一样。

图7-6 热继电器实物外形和连接方式

图7-7 导线的加工

【资料】

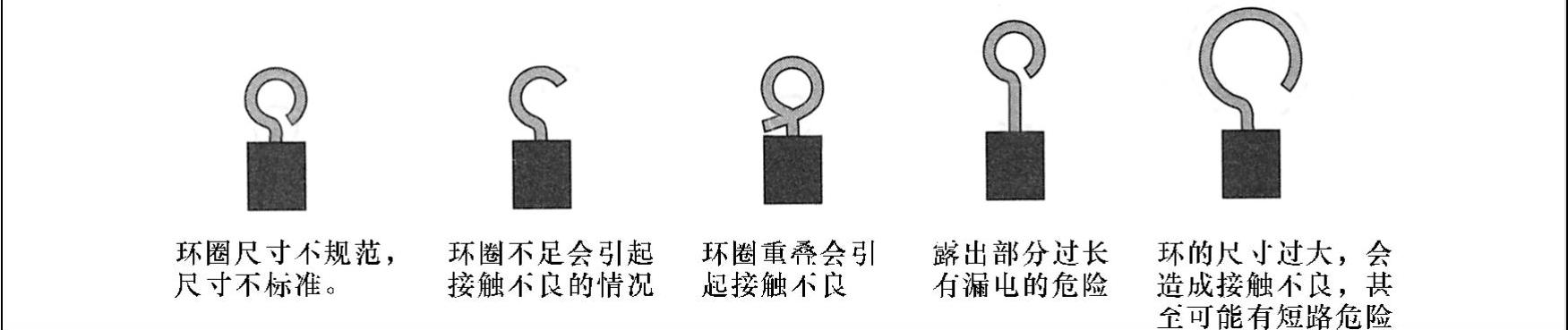

在进行导线加工时，若操作不当，则很容易造成不合格的连接导线，图7-8所示为典型不合格接线环的示例。

图7-8 典型不合格接线环的示例

2.拧松接线柱

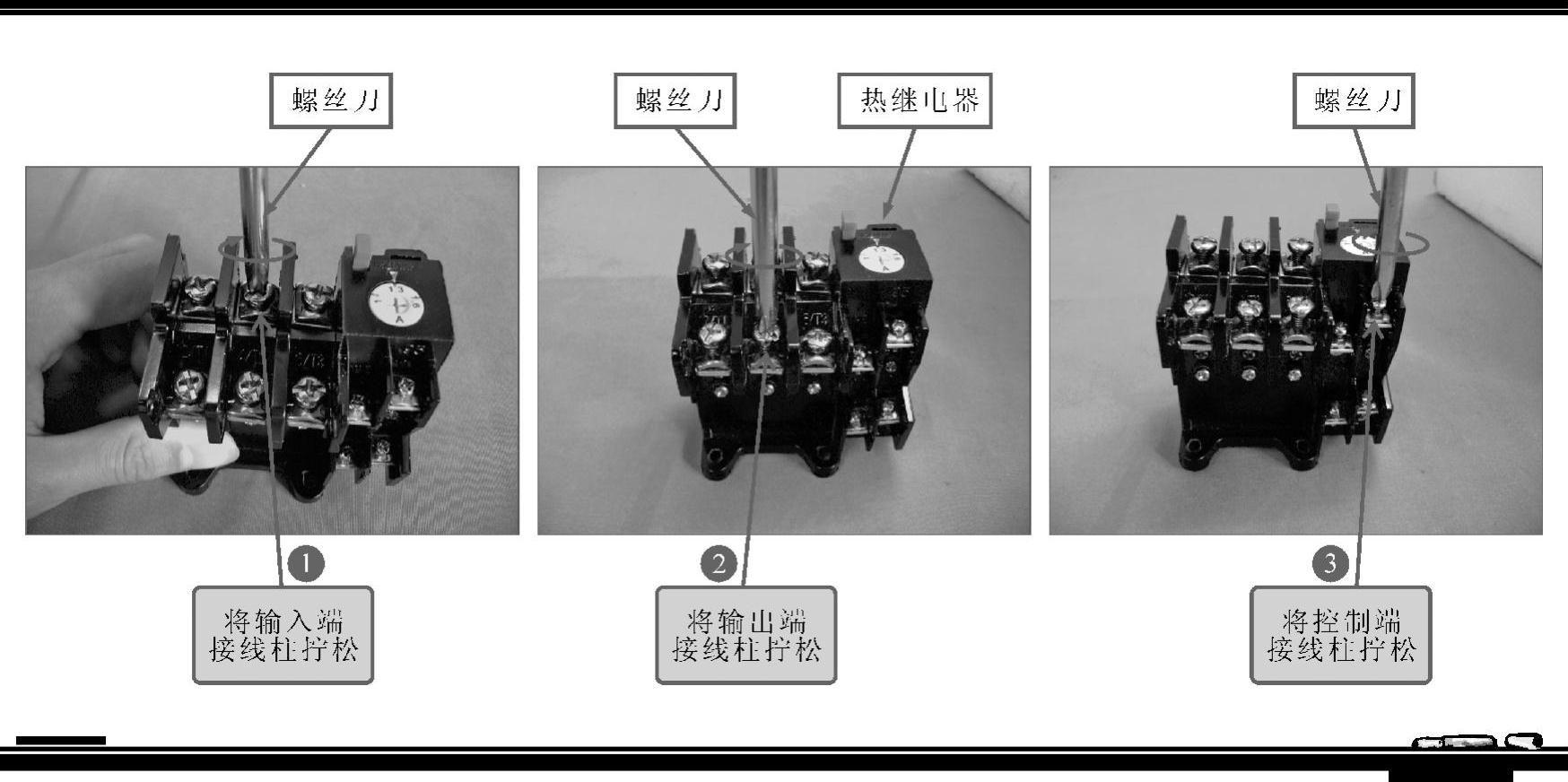

导线加工完成后，用适当的螺丝刀将热继电器的各接线柱（输入端、输出端以及控制端）拧松，如图7-9所示。

图7-9 拧松接线柱

3.输入端导线的连接(www.daowen.com)

输入端接线柱拧松后，并将导线的连接端子固定在输入端接线柱上，将热继电器输入端子的所有接线柱固定，如图7-10所示。

4.输出端导线的连接

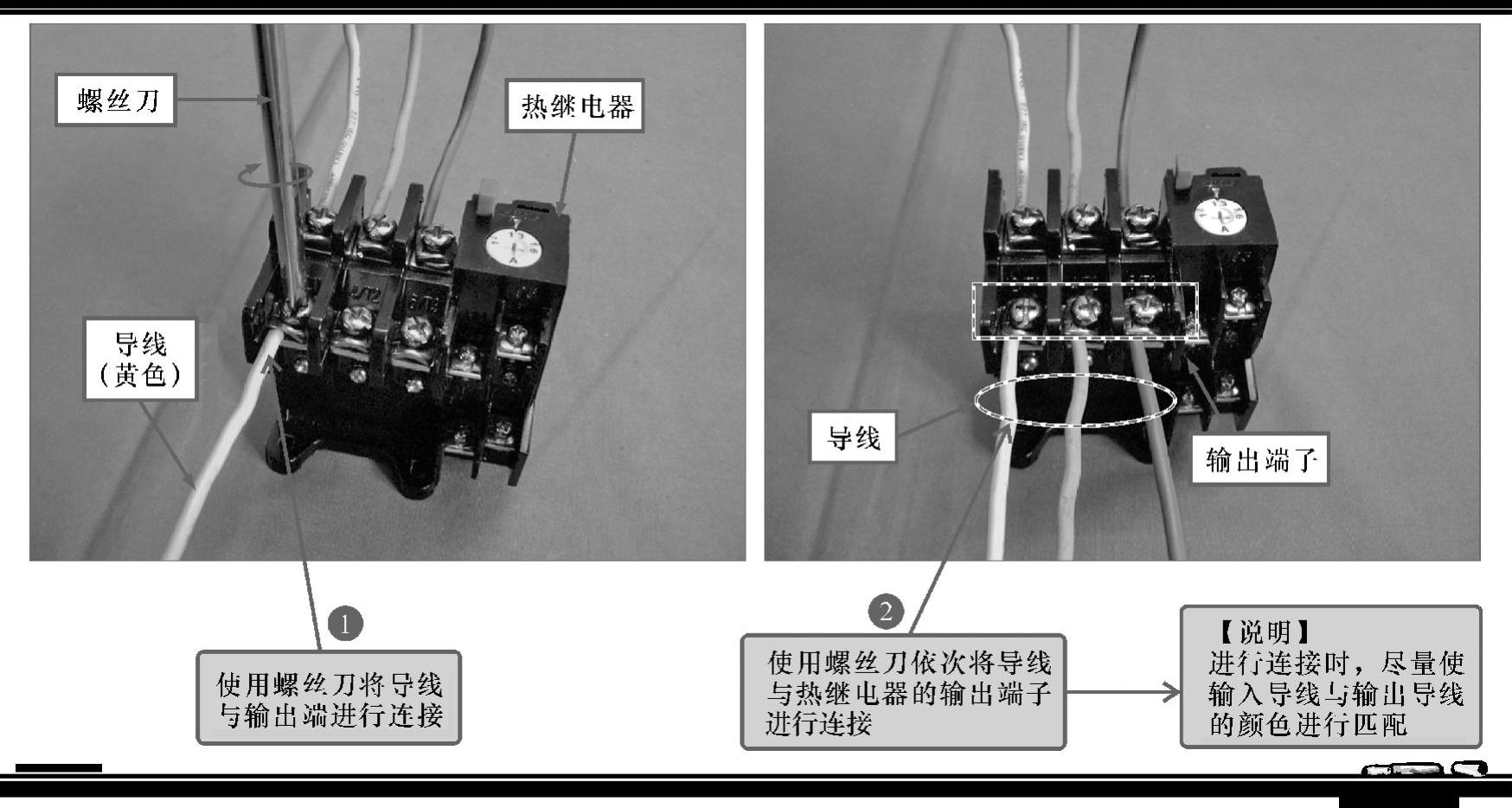

将输入端的导线连接完成后，对输出端的导线进行连接，直到将输入/输出端的导线完全安装完成，如图7-11所示。

5.控制端导线的连接

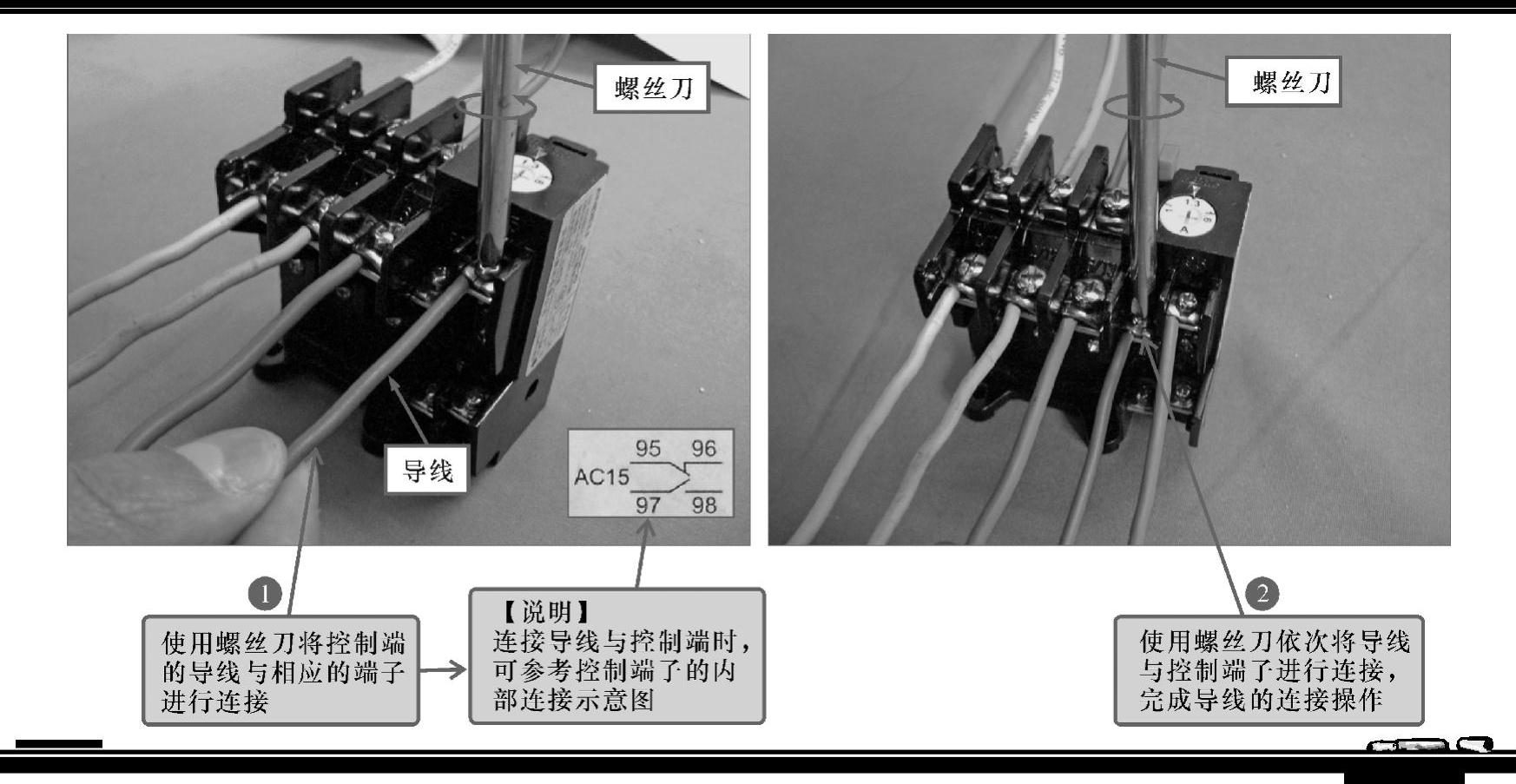

完成输入/输出端的电路连接后，再对控制端（辅助触头）的导线进行连接，连接时要根据继电器上的符号标识，弄清楚各控制端的连接关系，如图7-12所示。

图7-10 输入端导线的连接

图7-11 输出端导线的连接

图7-12 控制端导线的连接

6.热继电器的固定

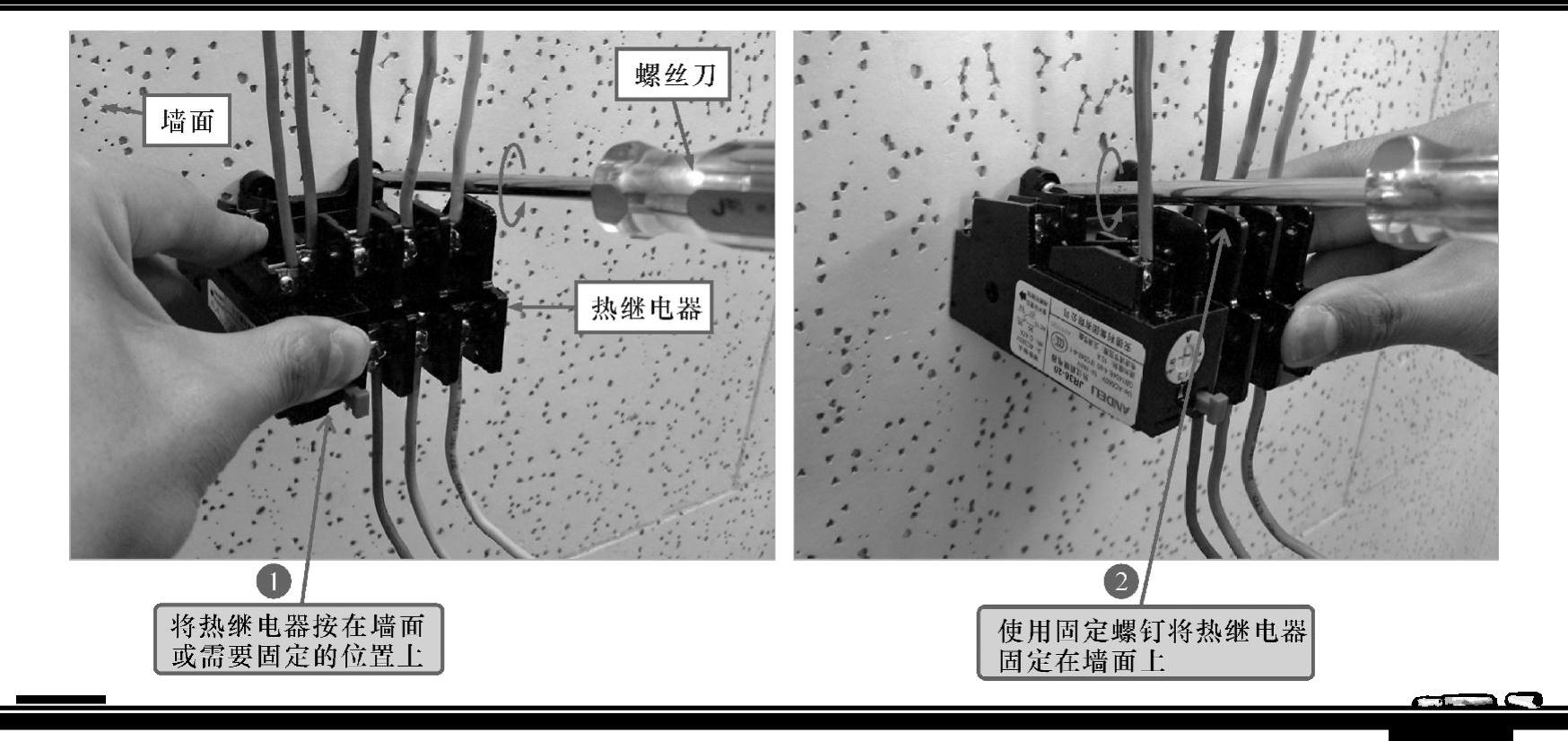

控制端的导线连接完成后，该热继电器的连接就完成了，下面就可以对热继电器进行固定，具体操作如图7-13所示。

图7-13 热继电器的固定

此时，热继电器的安装便完成了。
