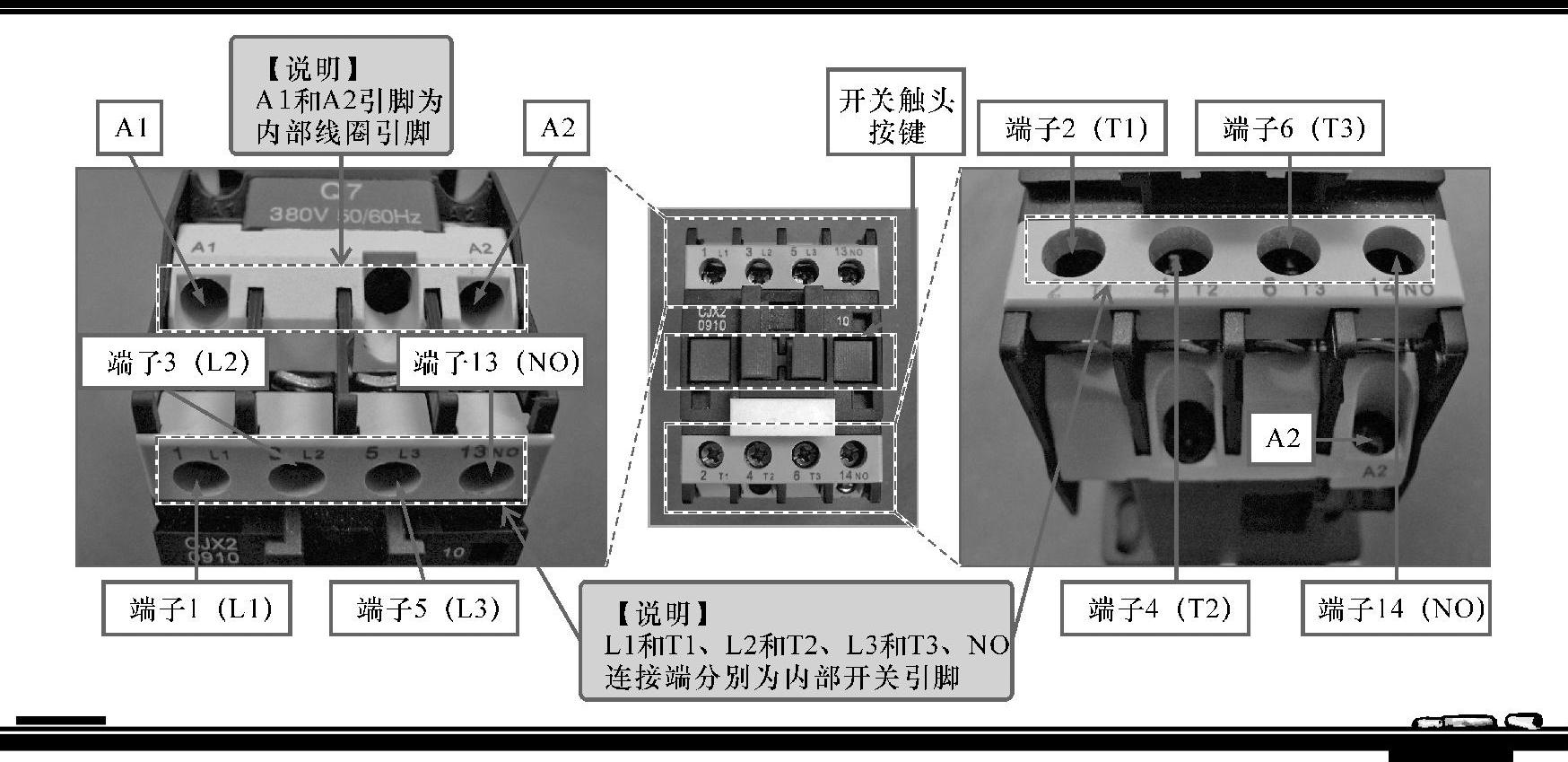

在交流接触器安装前，需要注意它的连接方式，图6-26所示为交流接触器的连接方式。该接触器的A1和A2引脚为内部线圈引脚，L1和T1、L2和T2、L3和T3、NO连接端分别为内部开关引脚，当内部线圈通电时，会使内部开关触头吸合；当内部线圈断电时，内部触头断开。

图6-26 交流接触器的连接方式

【资料】

交流接触器一般安装在电机、电热设备、电焊机等控制设备中，是电工行业使用最广泛的电气部件之一。它是通过电磁机构的动作频繁接通和断开主电路供电的装置，其典型应用如图6-27所示。

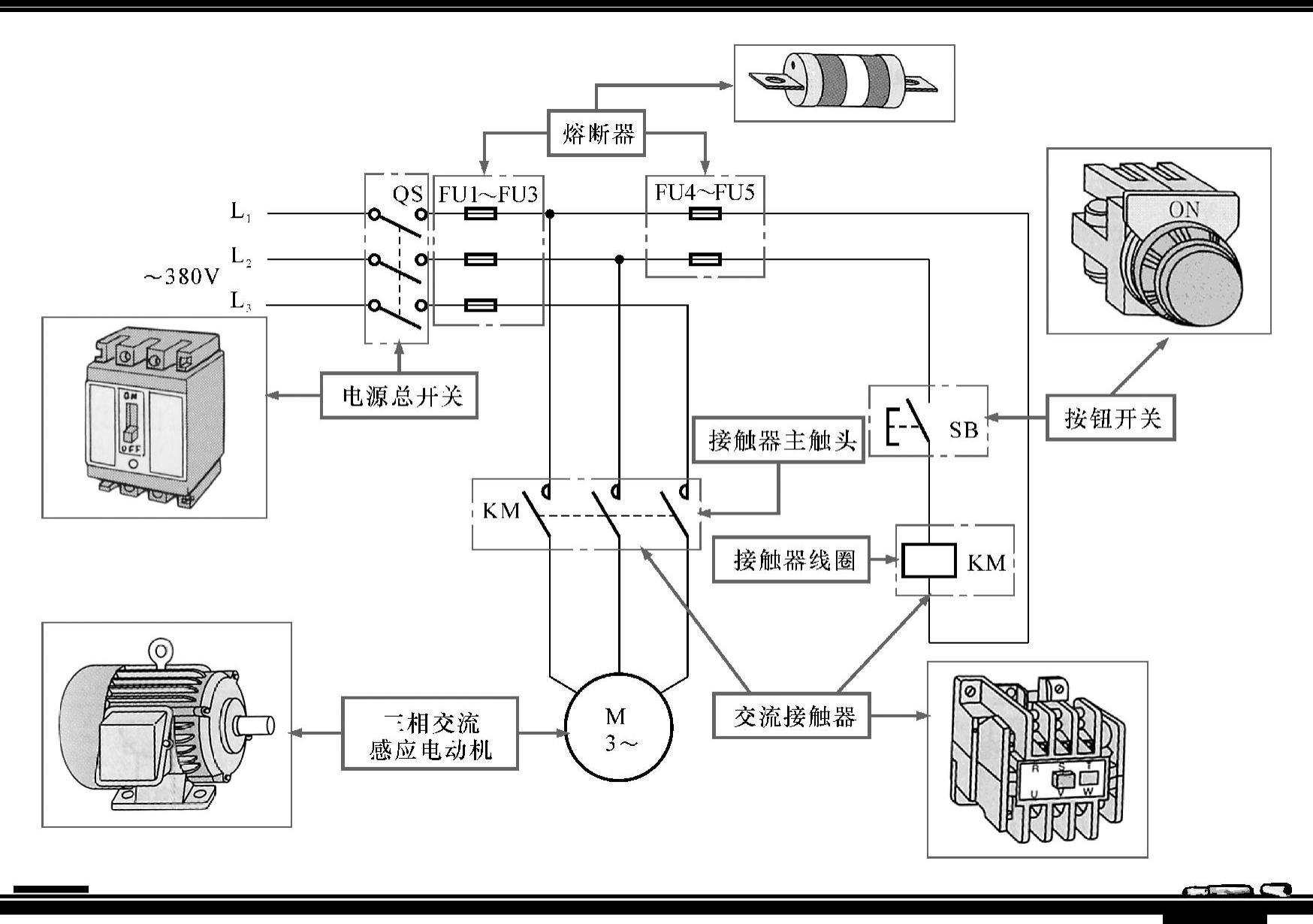

图6-27 交流接触器的典型应用

在对交流接触器安装时，首先了解交流接触器在控制线路中的连接关系，如图6-28所示。

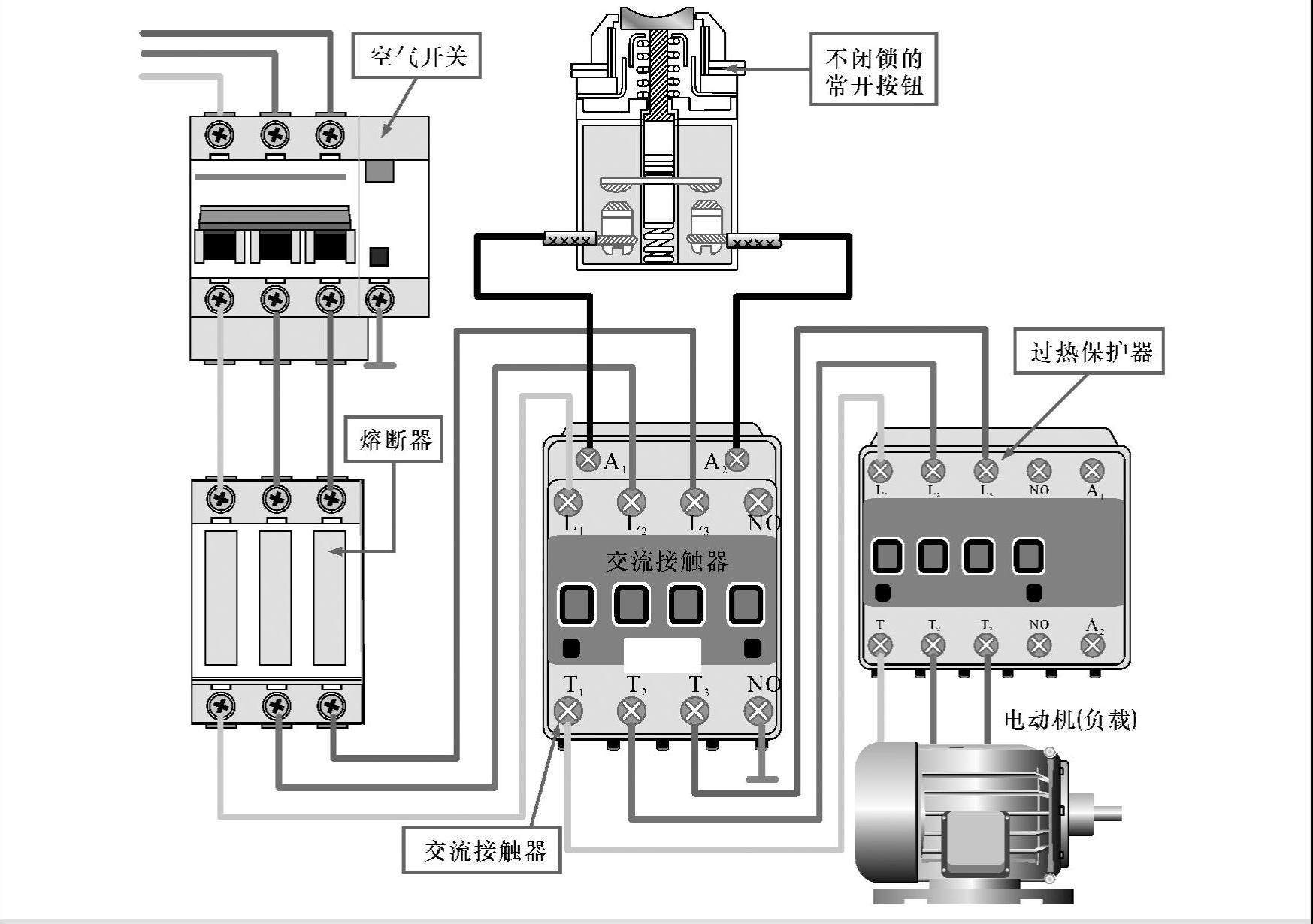

图6-28 交流接触器的连接关系

【资料】

交流接触器安装前．一般应进行以下检查：

·安装前应仔细检查交流接触器铭牌和线圈的参数（如额定电压、额定电流、工作频率和通电持续率等）是否符合实际使用要求。

·如果使用旧的交流接触器时，需要擦净铁心极面上的防锈油，以免油垢黏滞而造成接触器线圈断电后铁心不释放。

·检查交流接触器有无机械损伤，可用手推动交流接触器的活动部分，检查动作是否灵活，有无卡涩现象。

·检查接触器在85%额定电压时能否正常动作，是否卡住，在失电压和电压过低时能否释放。

·可用500V兆欧表检测交流接触器的绝缘电阻，测得的绝缘电阻值一般不应低于0.5MΩ。

·使用万用表检查线圈是否有断线，并揿动接触器，检查辅助触头接触是否良好。

下面以典型交流电机控制电路为例，介绍交流接触器及相关器件的安装方法。首先选择好要安装的器件，接下来规划安装交流接触器的位置，规划好交流接触器的安装位置和线路的走向后，就可以进行交流接触器的连接操作了。

1.空气开关（即断路器）入端的连接

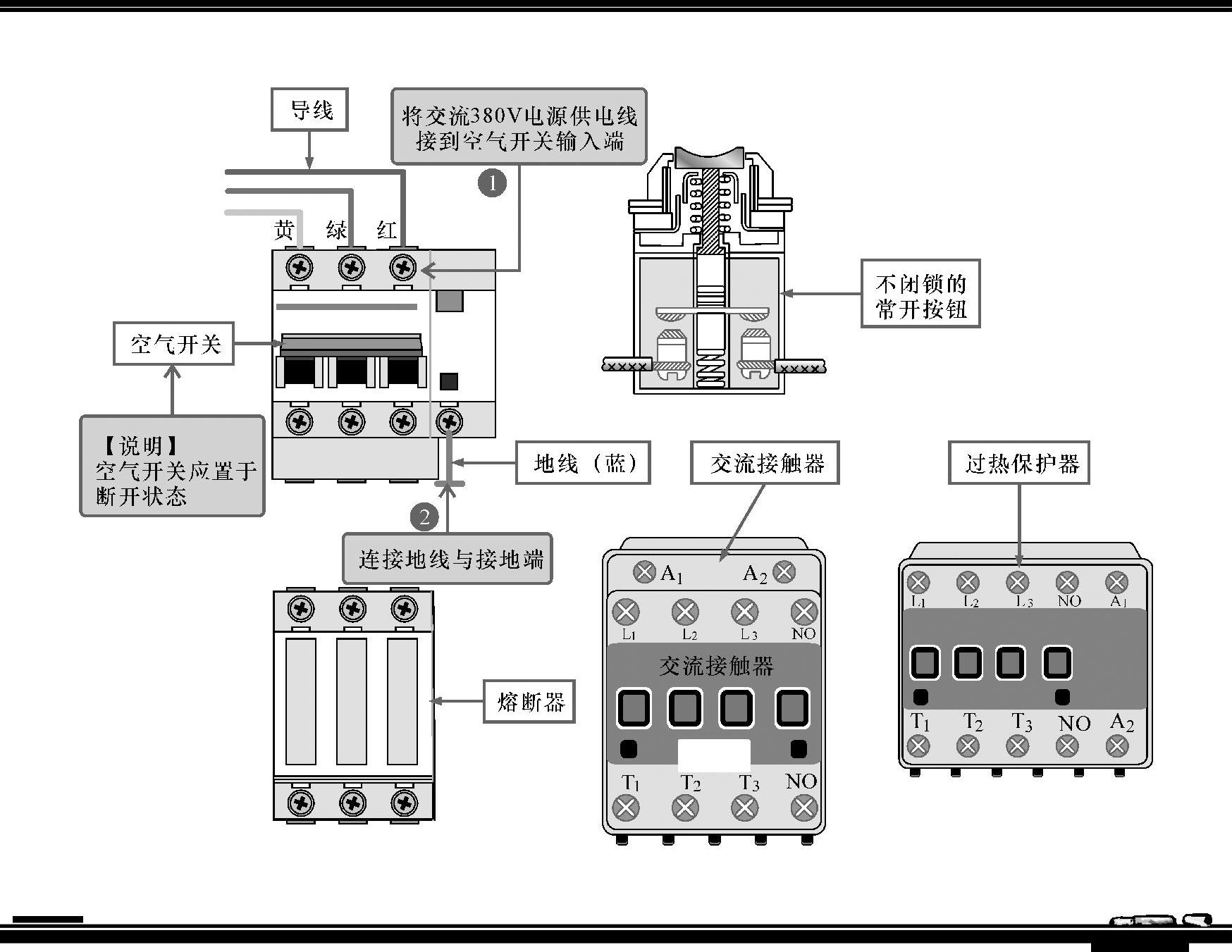

交流380V电源供电线首先接到空气开关的输出端，为了安全要在断电状态下进行，空气开关要置于断开状态，同时应将接地端与本地的地线连接起来，具体操作如图6-29所示。(www.daowen.com)

图6-29 空气开关输入端的连接

2.空气开关、熔断器和交流接触器的连接

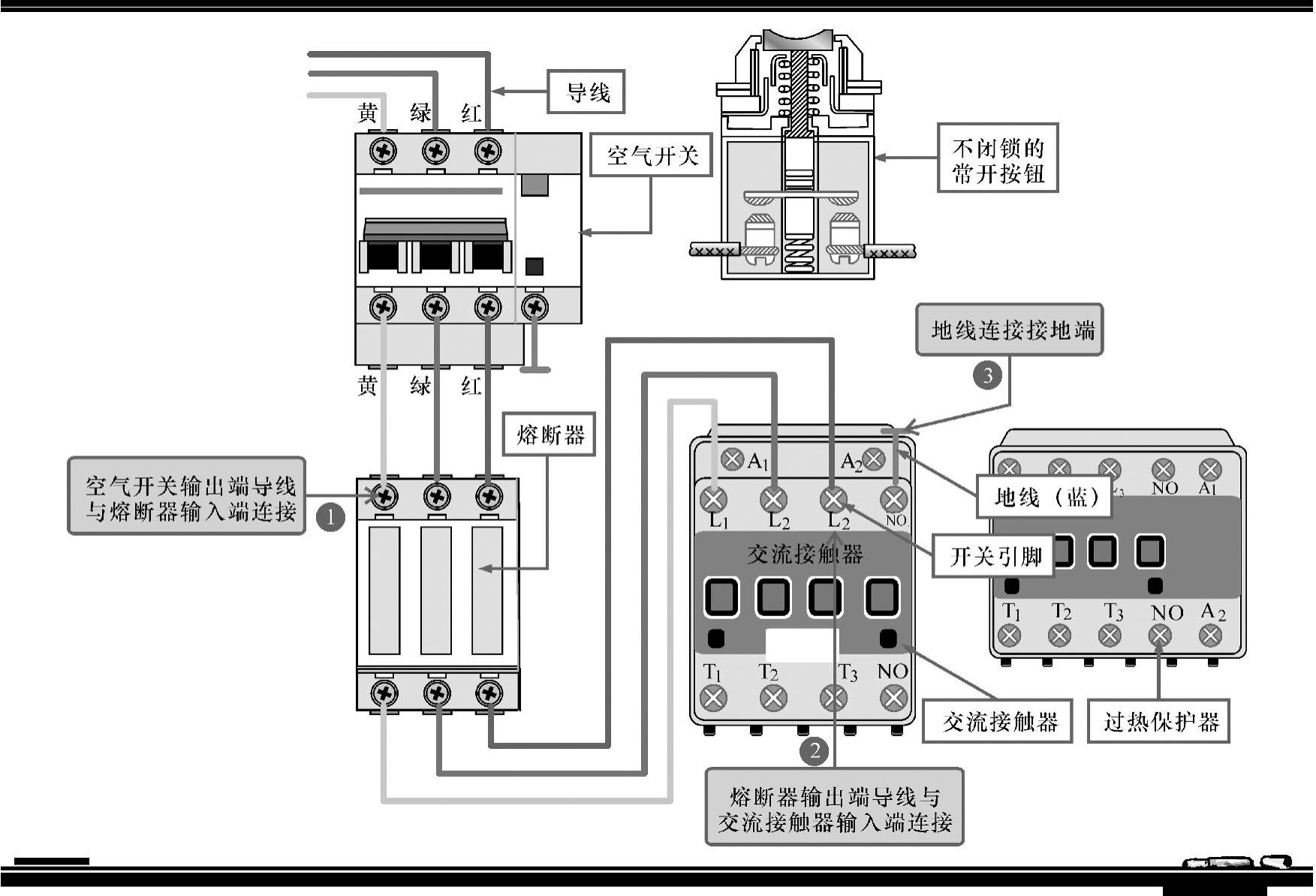

完成空气开关输入端的连接后，接下来将空气开关输出端输出的导线与熔断器进行连接，再将熔断器输出端的导线与交流接触器开关引脚输入端进行连接，具体操作如图6-30所示。

3.交流接触器与相关部件的连接

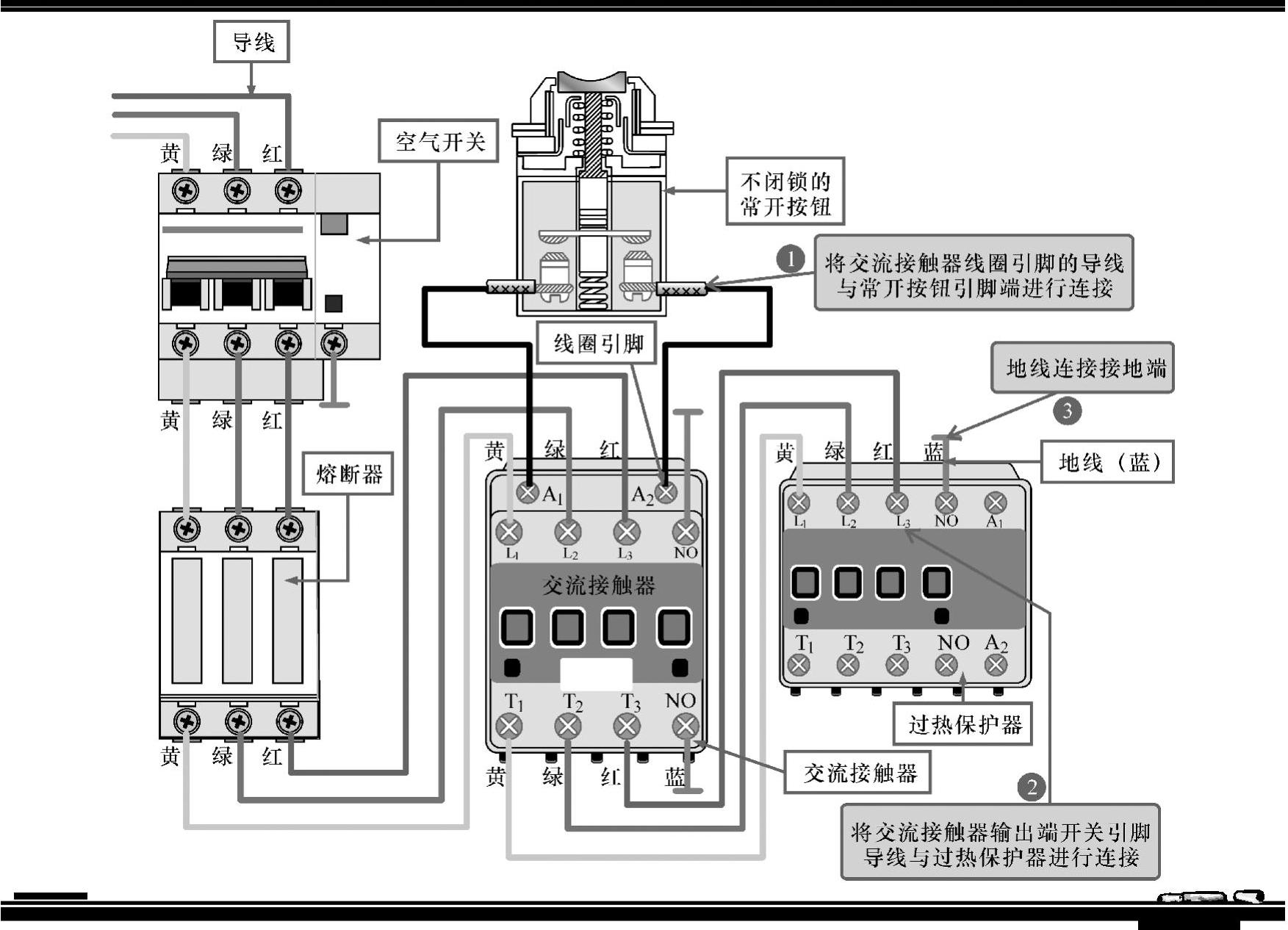

完成熔断器和交流接触器的连接后，接下来将交流接触器输入线圈引脚的导线与常开按钮引脚端进行连接，完成交流接触器线圈引脚与常开按钮的连接后，接下来将交流接触器输出开关引脚的导线与过热保护器进行连接，同时将地线进行接地，具体操作如图6-31所示。

交流接触器开关引脚和过热保护器的连接完成后，将过热保护器的输出端与电动机的供电线连接起来。安装好的交流接触器，如图6-32所示。

图6-30 空气开关、熔断器和交流接触器的连接

图6-31 交流接触器与相关部件的连接

图6-32 安装好的交流接触器

【注意】

在安装交流接触器时，应注意以下几点：

·在确定交流接触器的安装位置时，应考虑以后检查和维修的方便性。

·在安装交流接触器时，应垂直安装，其底面与地面应保持平行。安装CJO系列的交流接触器时，应使有孔的两面处于上下方向，以利于散热；应留有适当空间，以免烧坏相邻电器。

·安装孔的螺栓应装有弹簧垫圈和平垫圈，并拧紧螺栓，以免因震动而松脱；安装接线时，勿使螺栓、线圈、接线头等失落，以免落入接触器内部而造成卡住或短路。

·安装完毕，检查接线正确无误后，应在主触点不带电的情况下，先使吸引线圈通电分合数次，检查其动作是否可靠。只有确认接触器处于良好状态，才可投入运行。
