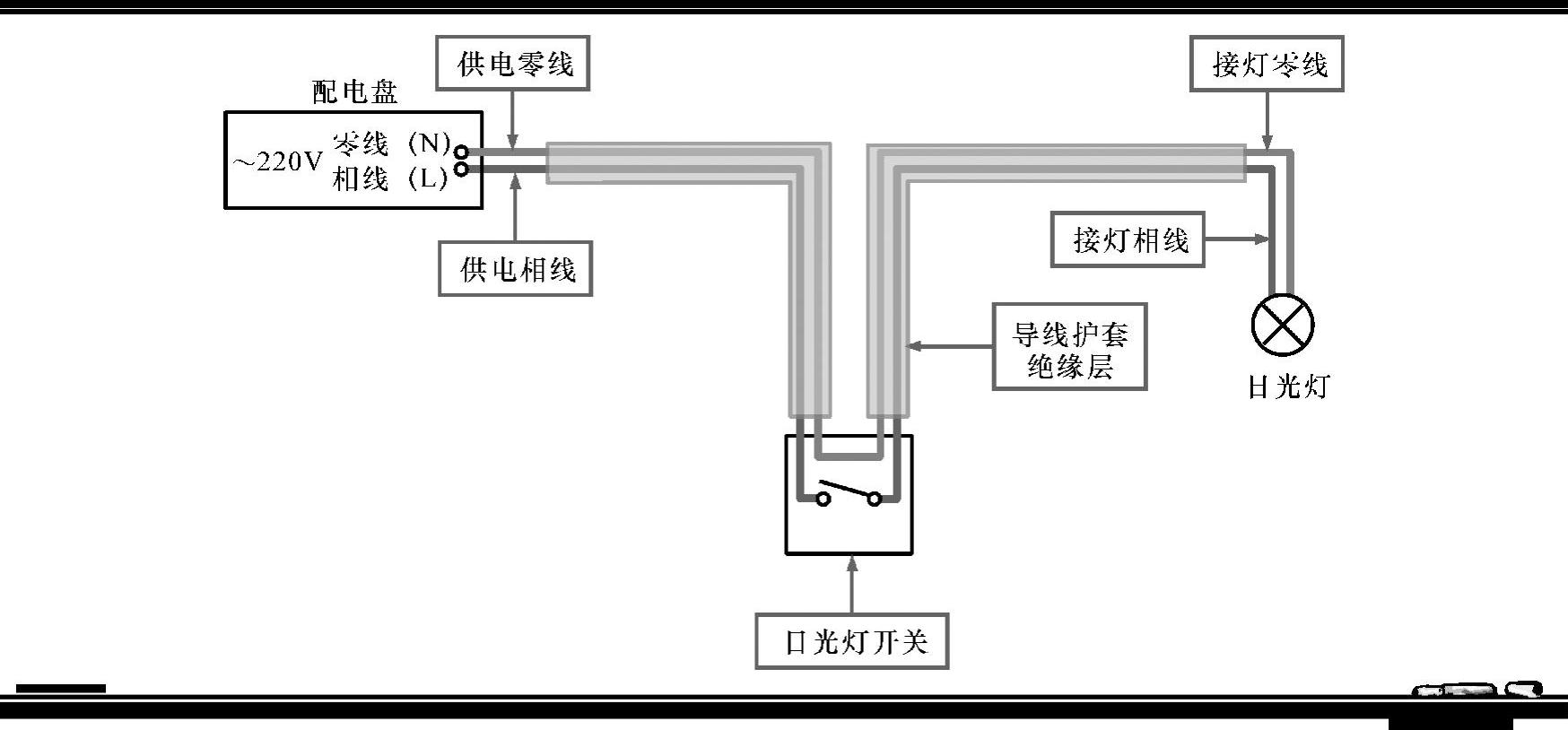

开关的种类繁多，本小节以典型的照明单控开关为例，为大家介绍一下控制开关的规范安装方法。在对开关安装前，首先了解开关在灯控线路中的连接关系，如图6-10所示。

图6-10 照明灯和开关的连接关系

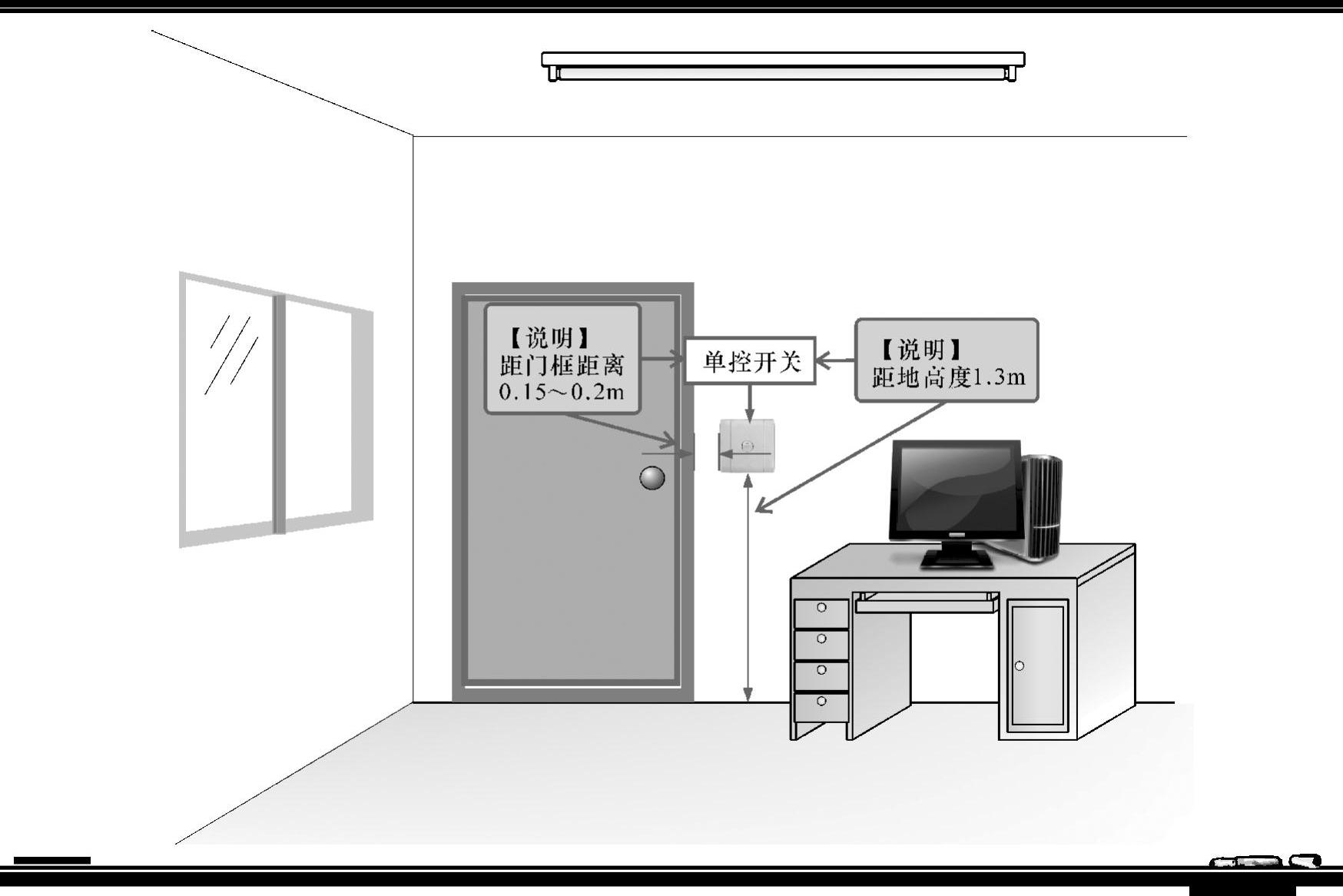

在安装开关时，选择开关的安装位置，距地面的高度一般为1.3m，距门框的距离应为0.15～0.2m，如图6-11所示。

图6-11 控制开关的安装位置

了解了控制开关的安装要求后，下面就对该开关进行安装操作了。首先要选择适当的低压开关及适当规格的导线，然后再对低压开关进行安装。在安装开关之前，首先选择与其相匹配的接线盒，如图6-12所示。

图6-12 选择控制开关接线盒

【资料】

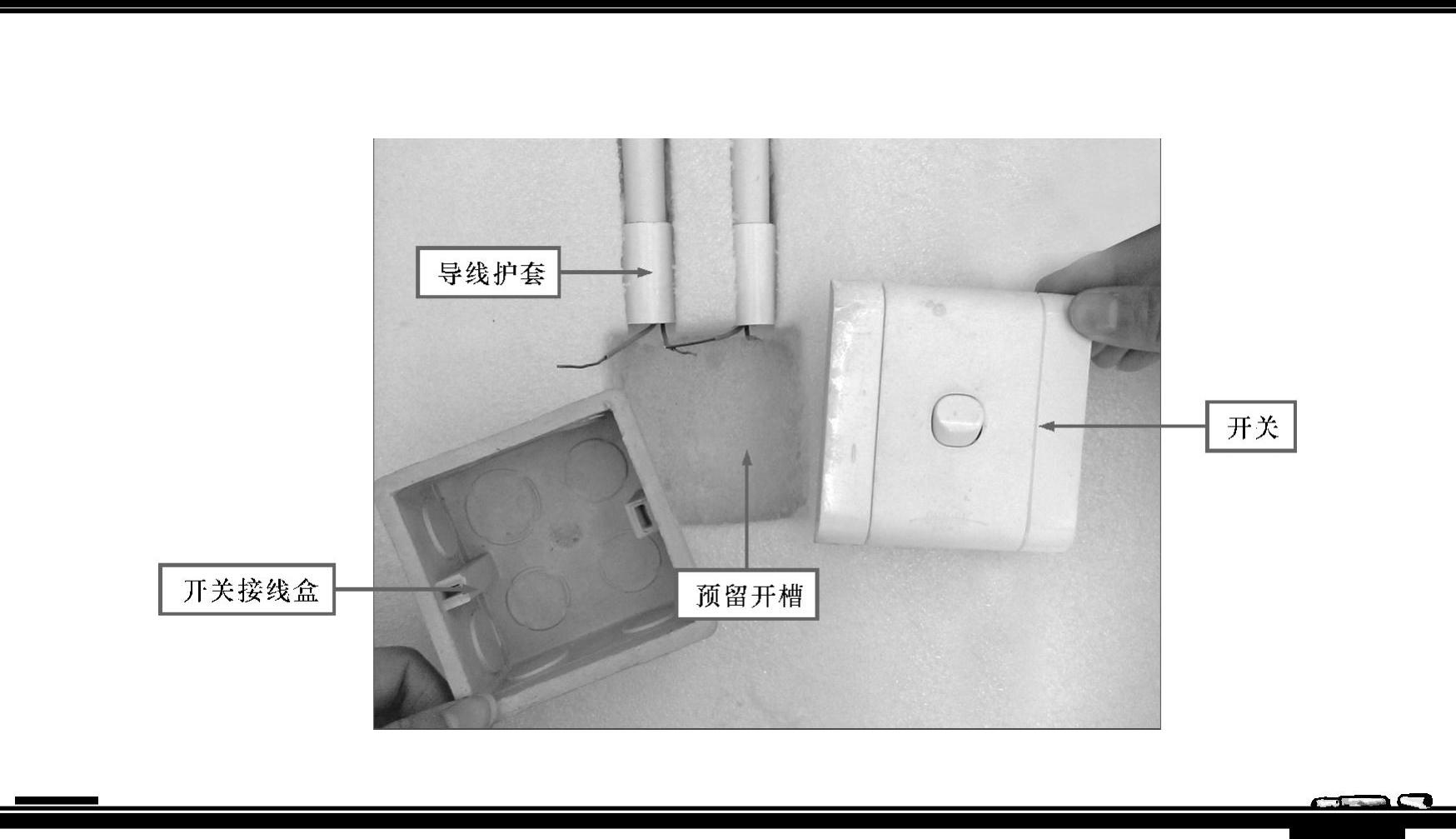

在固定开关的接线盒时，还要在接线盒上安装与之相匹配的护套，避免电线穿过接线盒时，出现磨损现象，防止漏电情况的发生，如图6-13所示。

图6-13 开关接线盒及预留连接端子

控制开关安装前，应首先对控制开关接线盒进行安装，然后将其控制开关固定在控制开关接线盒上，完成控制开关的安装。

1.控制开关接线盒的安装

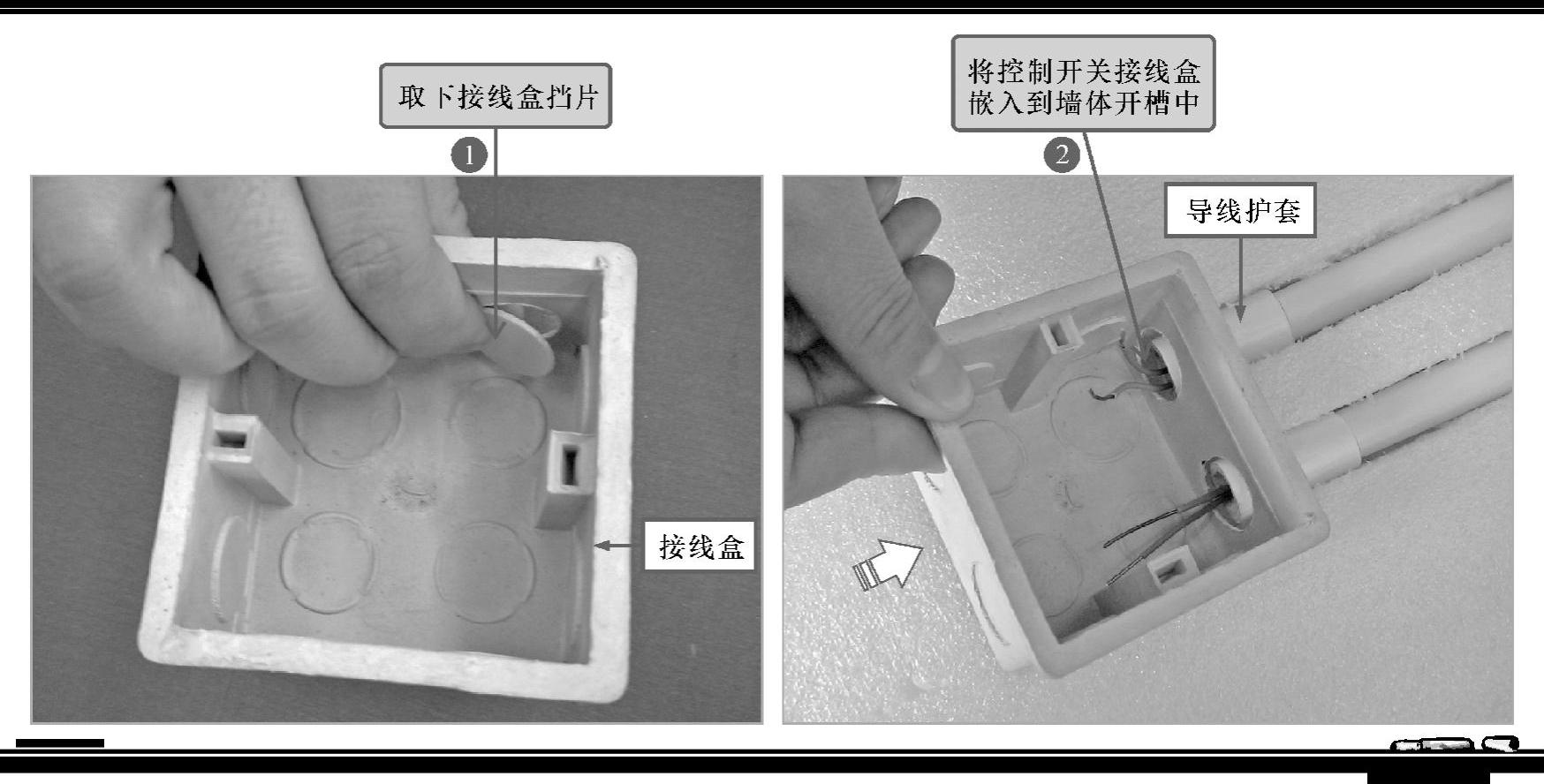

根据布线时预留的照明支路导线端子的位置，将接线盒的挡片取下，再将接线盒嵌入到墙的开槽中，如图6-14所示。

图6-14 控制开关接线盒的安装

【注意】

接线盒嵌入时要注意接线盒不允许出现歪斜，以及嵌入时，要将接线盒的外部边90缘处与墙面保持齐平。按要求将接线盒嵌入墙内后，再使用水泥砂浆填充接线盒与墙之间的多余空隙。

2.控制开关安装前的准备

控制开关接线前，应将控制开关的护板取下，以便接线完成后拧入固定螺钉，将控制开关固定在墙面上，安装时最好将控制开关置于关断状态再进行安装。

（1）取下控制开关两侧的护板

选用合适的螺丝刀，按下控制开关护板的卡扣，即可将控制开关两侧的护板取下，如图6-15所示。

图6-15 取下控制开关两侧的护板

（2）拨动控制开关至关断状态

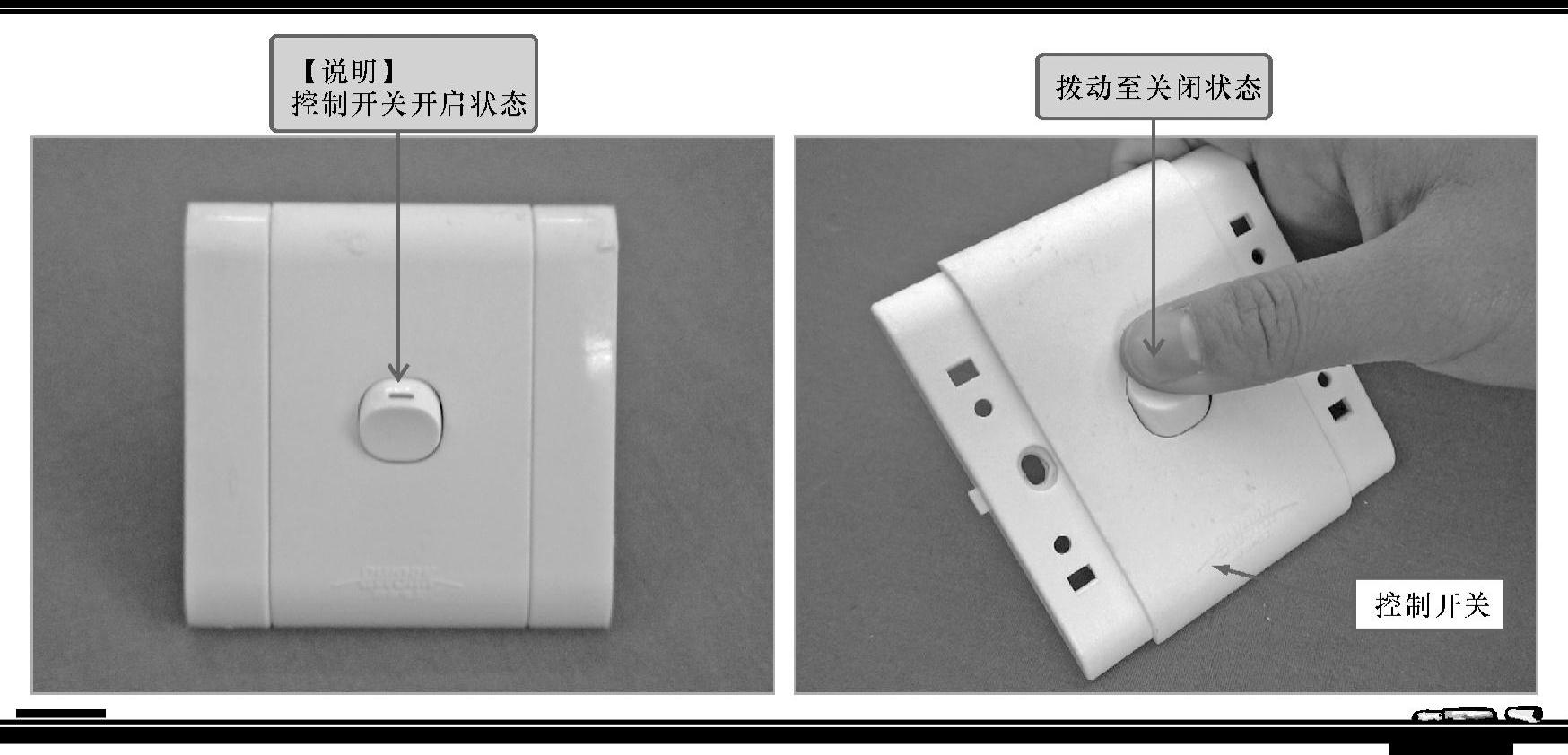

检查控制开关是否处于关断状态，如果控制开关处于接通状态，则要将控制开关拨动至关断状态，如图6-16所示。

图6-16 拨动控制开关至关闭状态

3.控制开关导线的连接

（1）导线端头的处理

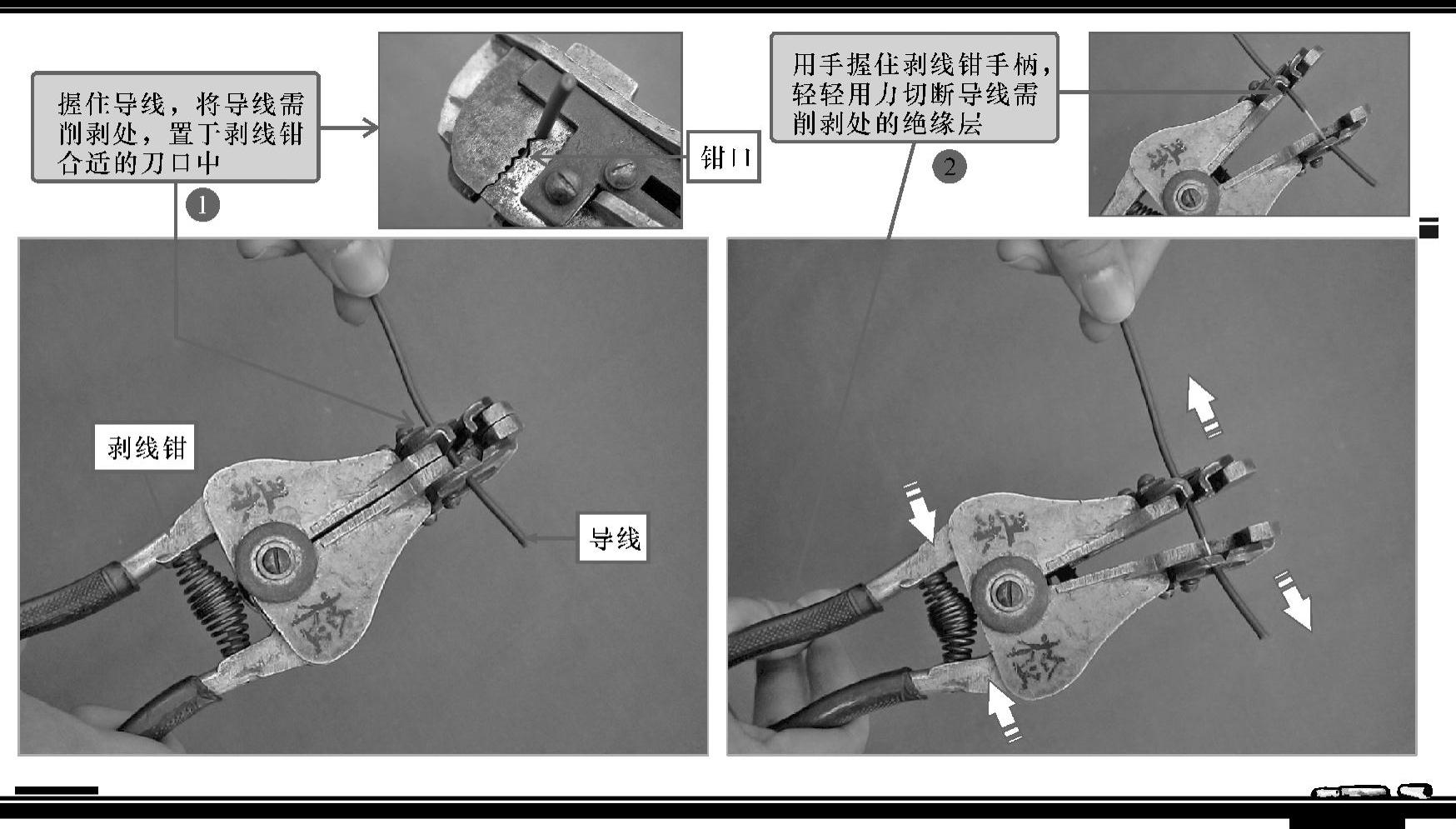

控制开关的准备工作已经完成，接下来需要对接线盒中的导线的端头进行处理，以便连接，使用剥线钳剥除两根零线端头的绝缘层，使预留出的线芯长度为50mm左右；使用相同方法剥除两根相线表面的绝缘层，预留出的线芯长度应为10～12mm，操作方法如图6-17所示。

(www.daowen.com)

图6-17 导线端头的处理

（2）连接供电零线（蓝色）和接灯零线（蓝色）

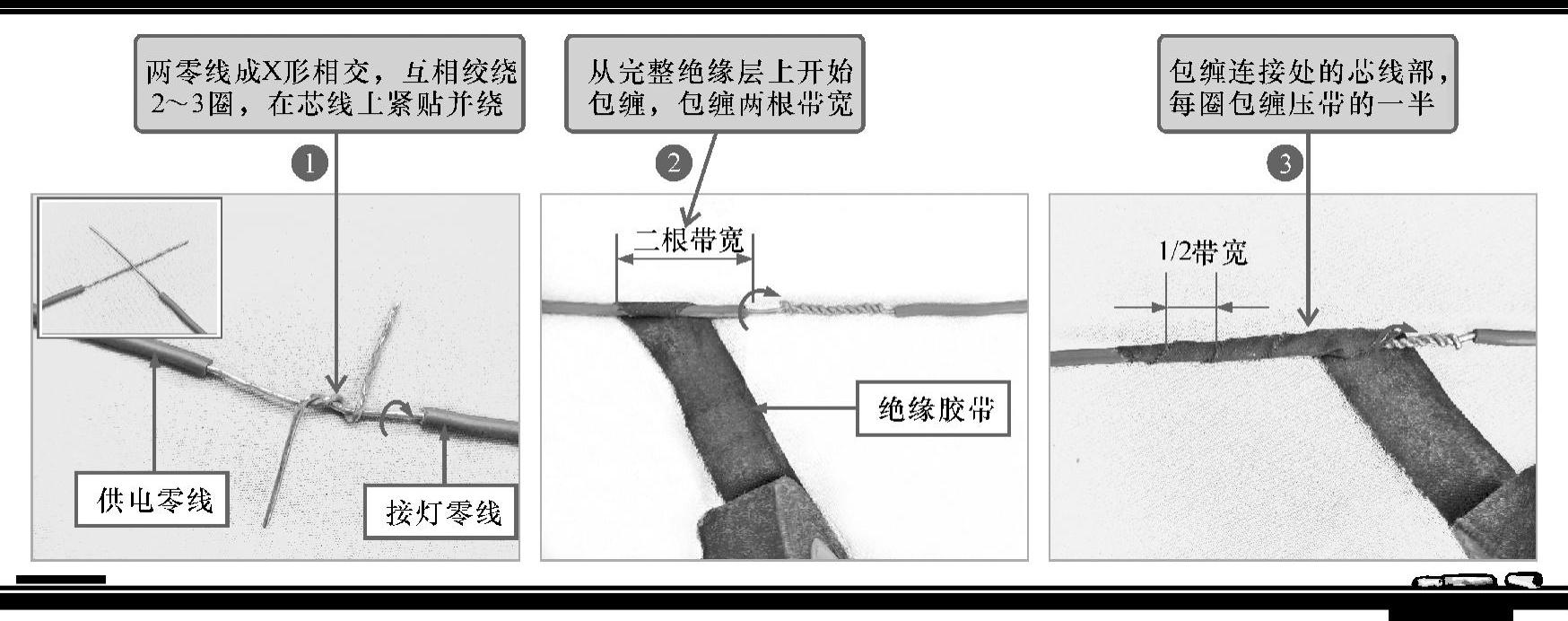

供电零线和接灯零线的连接端头处理好后，对两根零线进行绕接操作，使两线芯之间紧密绕接，绕接完成后，使用绝缘胶带对暴露的线芯进行绝缘处理，具体操作如图6-18所示。

图6-18 连接供电零线（蓝色）和接灯零线（蓝色）

【注意】

在线路改造过程中，有些人直接将旧的接线端进行连接。这样做是不可以的。由于金属丝长期暴露在空气中容易氧化，直接连接可能导致导电性能不良。建议剪下裸露的金属丝后使用剥线钳重新剥线，再进行缠绕。

（3）连接供电相线（红色）

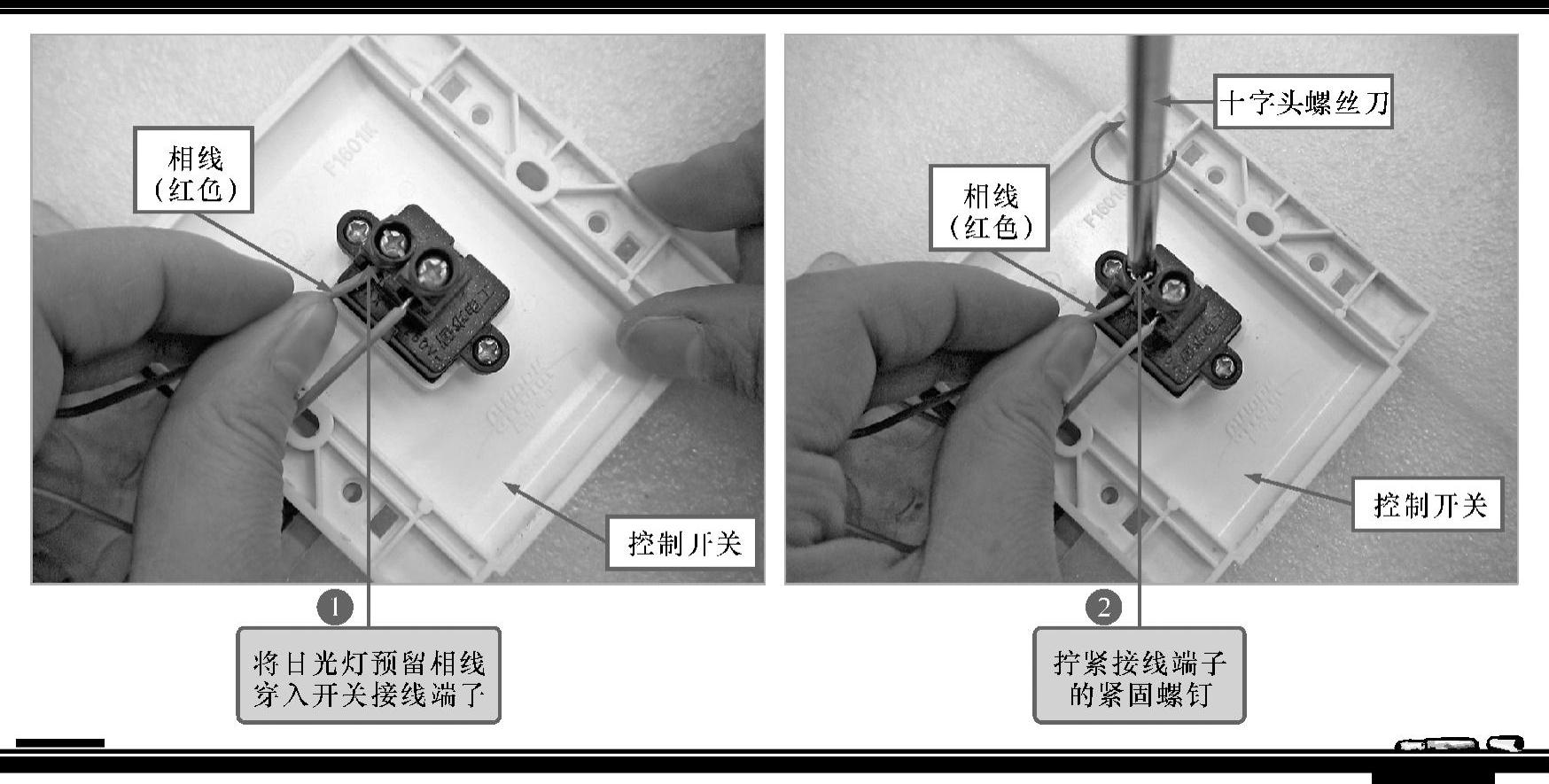

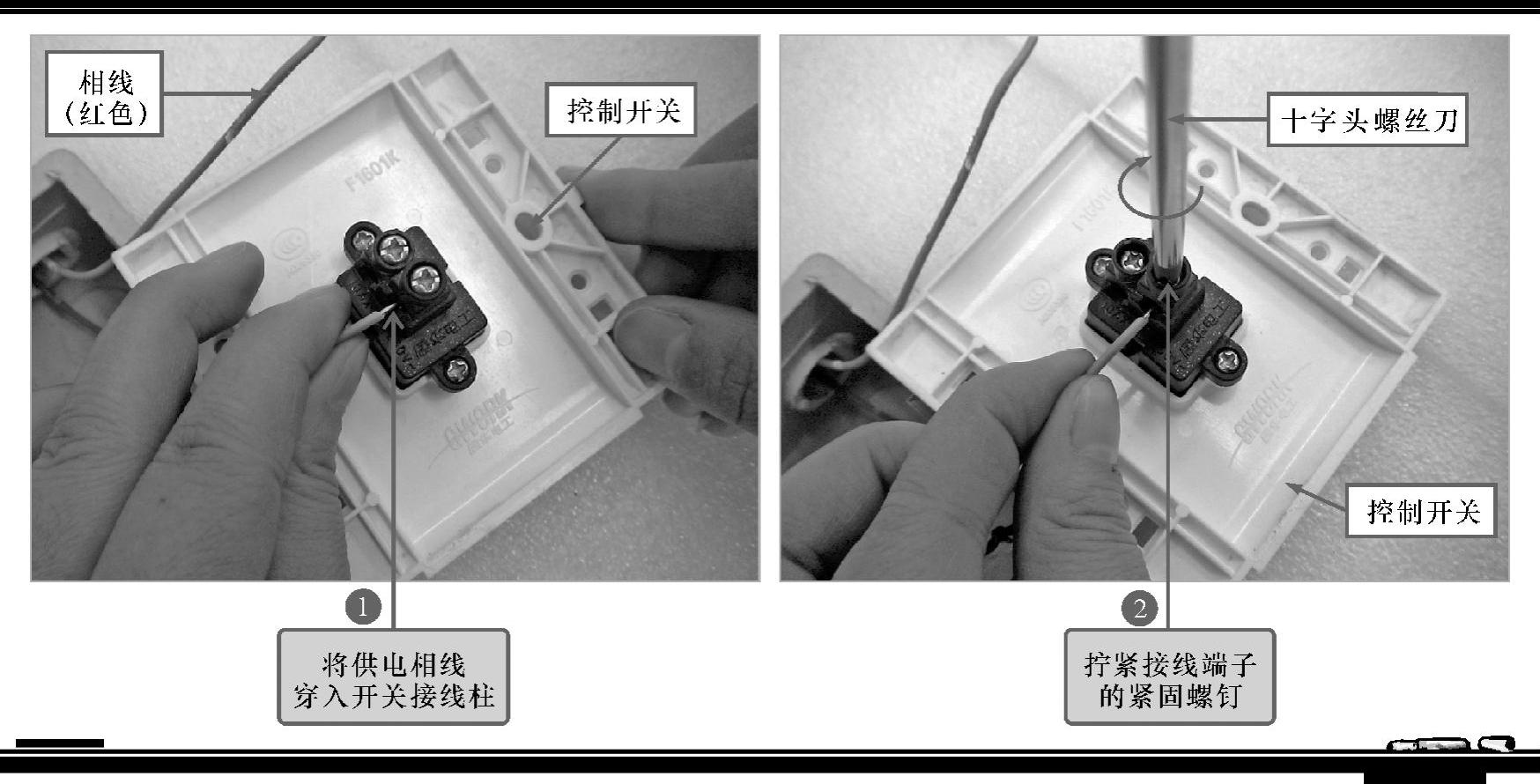

将配电盘预留的供电相线（红色）的线芯端穿入控制开关其中一根接线端子中，穿入后，选择合适的十字头螺丝刀拧紧控制室开关接线端子的紧固螺钉，如图6-19所示。

图6-19 连接配电盘预留的供电相线（红色）

（4）连接接灯相线（红色）

再将接灯相线（红色）线芯端头穿入控制开关的另一个接线端子中，然后使用十字头螺丝刀拧紧控制开关接线端子的紧固螺钉，如图6-20所示。

图6-20 连接接灯相线（红色）

（5）合理规整导线

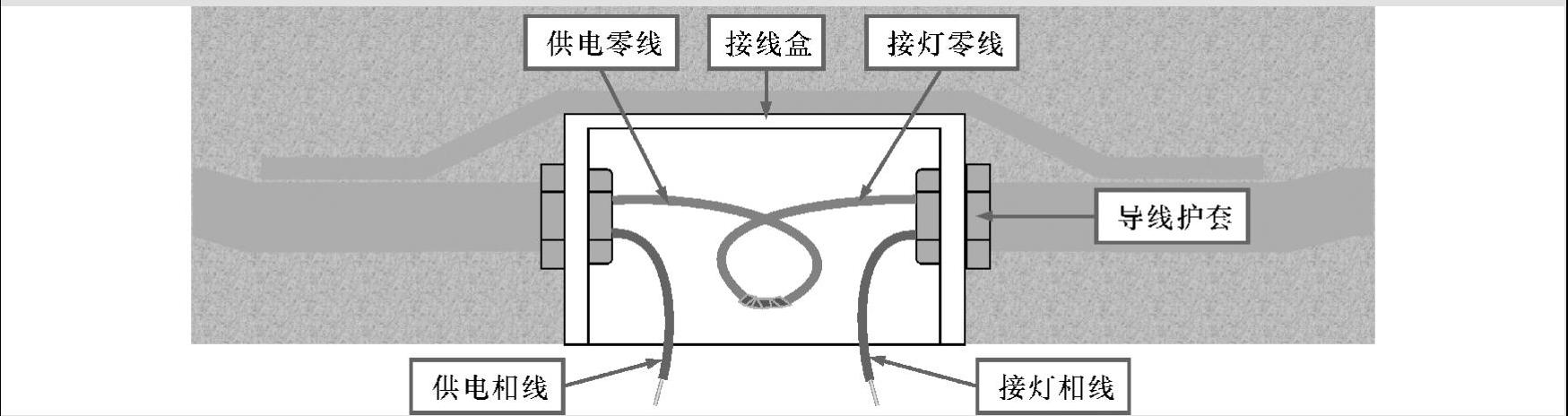

在控制开关线路连接完成后，要将连接导线合理盘绕在控制开关的接线盒中，注意绕接绝缘部分的合理摆放，图6-21为规整导线示意图。

图6-21 规整导线示意图

【注意】

为了在以后的使用过程中方便对控制开关进行维修及更换，布线时应预留比较长的连接导线。

4.控制开关护板的安装

（1）控制开关的固定

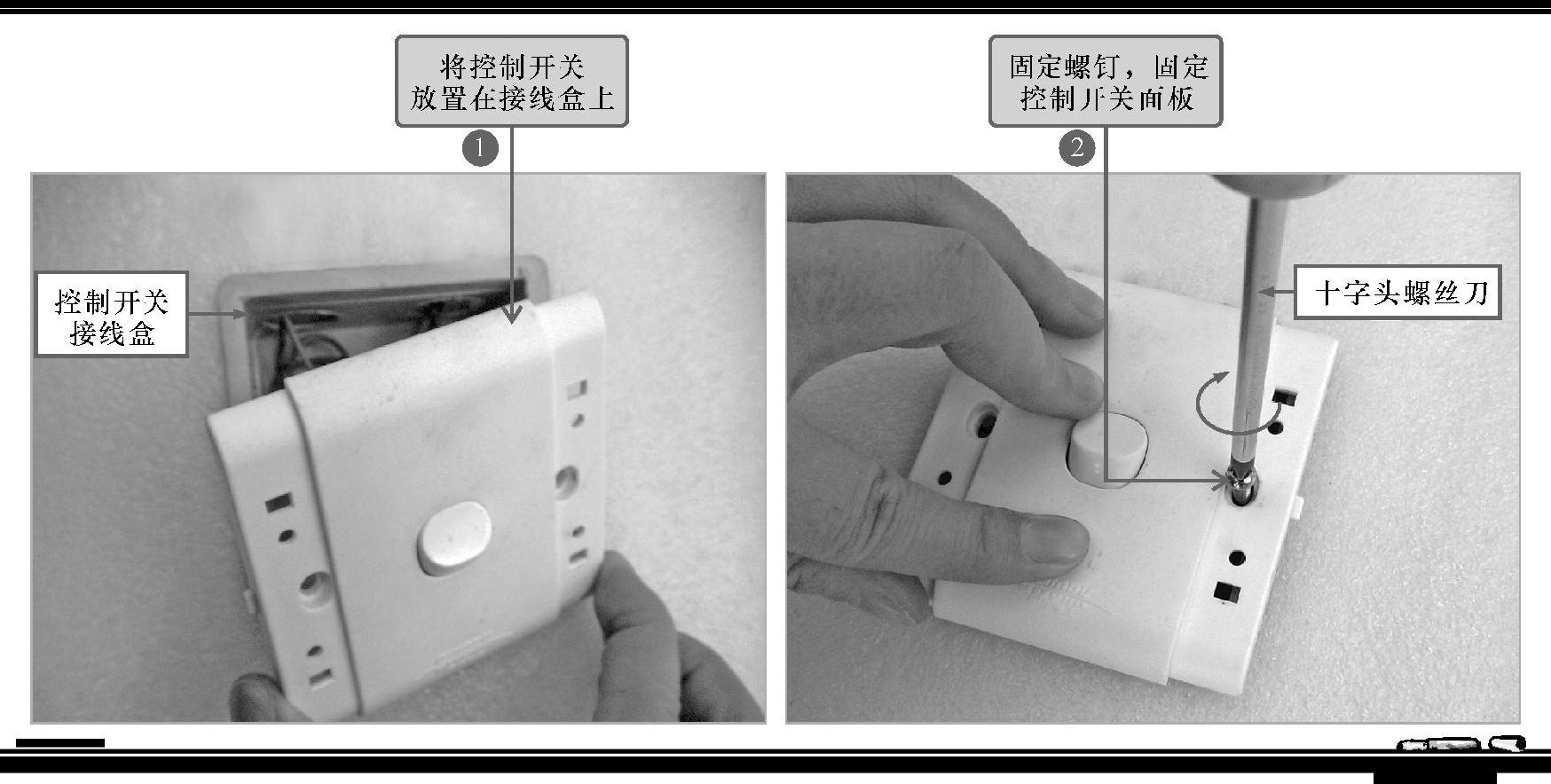

将控制开关底板固定点摆放位置与接线盒两侧的固定点相对应放置，并使用固定螺钉进行固定，如图6-22所示。

图6-22 对控制开关进行固定

（2）盖上控制开关护板

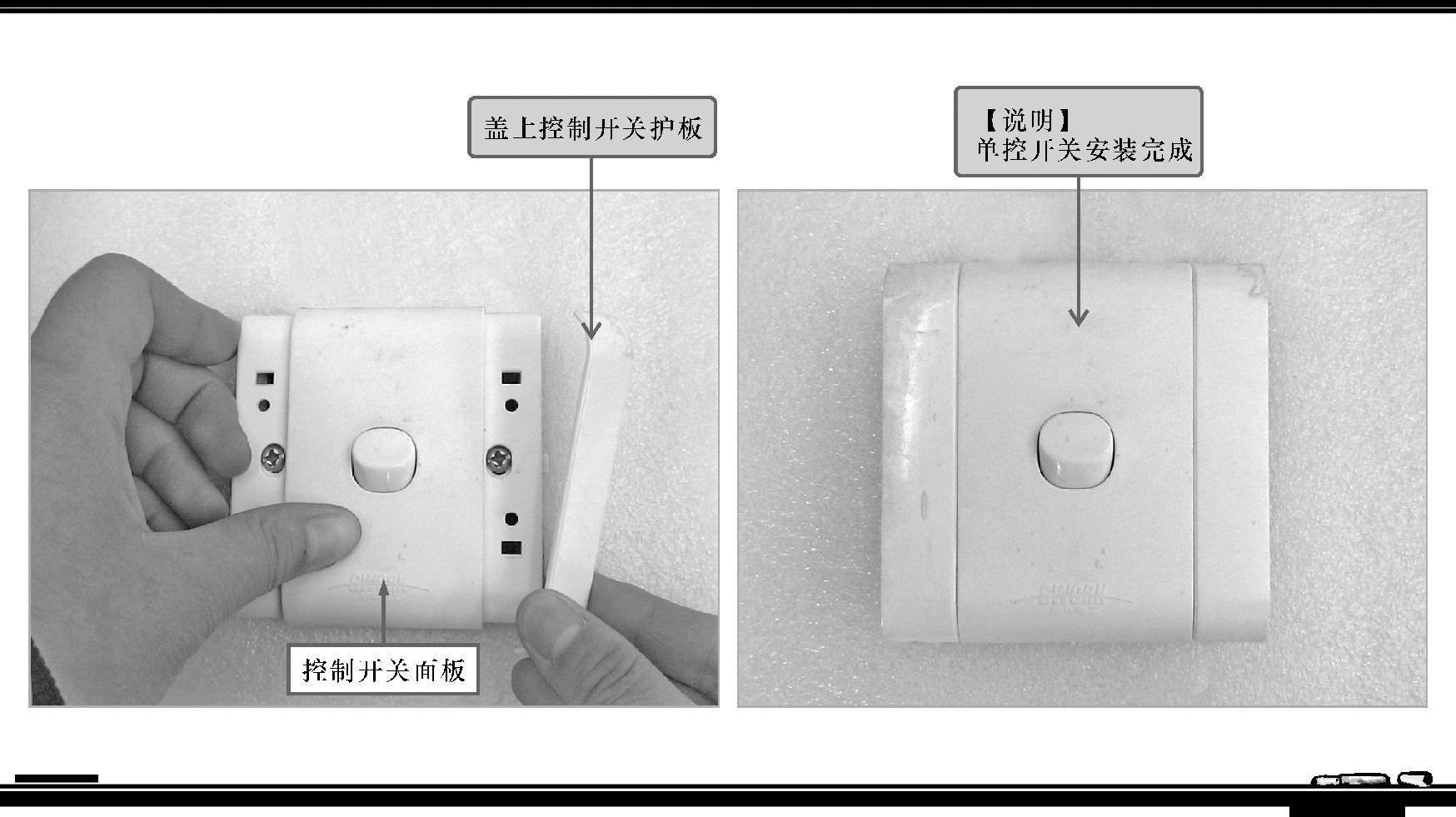

控制开关固定好后，最后盖上控制开关的护板，完成安装操作，如图6-23所示。至此，典型控制开关的安装基本完成。

图6-23 盖上控制开关护板

【资料】

安装完成后需要检验控制开关的安装是否正确。经检验后．如果日光灯可以受该开关的控制而点亮或熄灭则表明开关安装正确，如果日光灯无法受该开关正常控制则表明开关安装错误，或者检查是否将电源打开。检验完成后，便可以进行开关的使用了。
