在使用电焊设备前应首先了解电焊设备的组成部件，包括焊接工具、防护工具和焊缝处理工具三部分。了解了这三部分的功能作用就基本上为电焊设备的使用打下了基础。

1.焊接工具

（1）电焊机

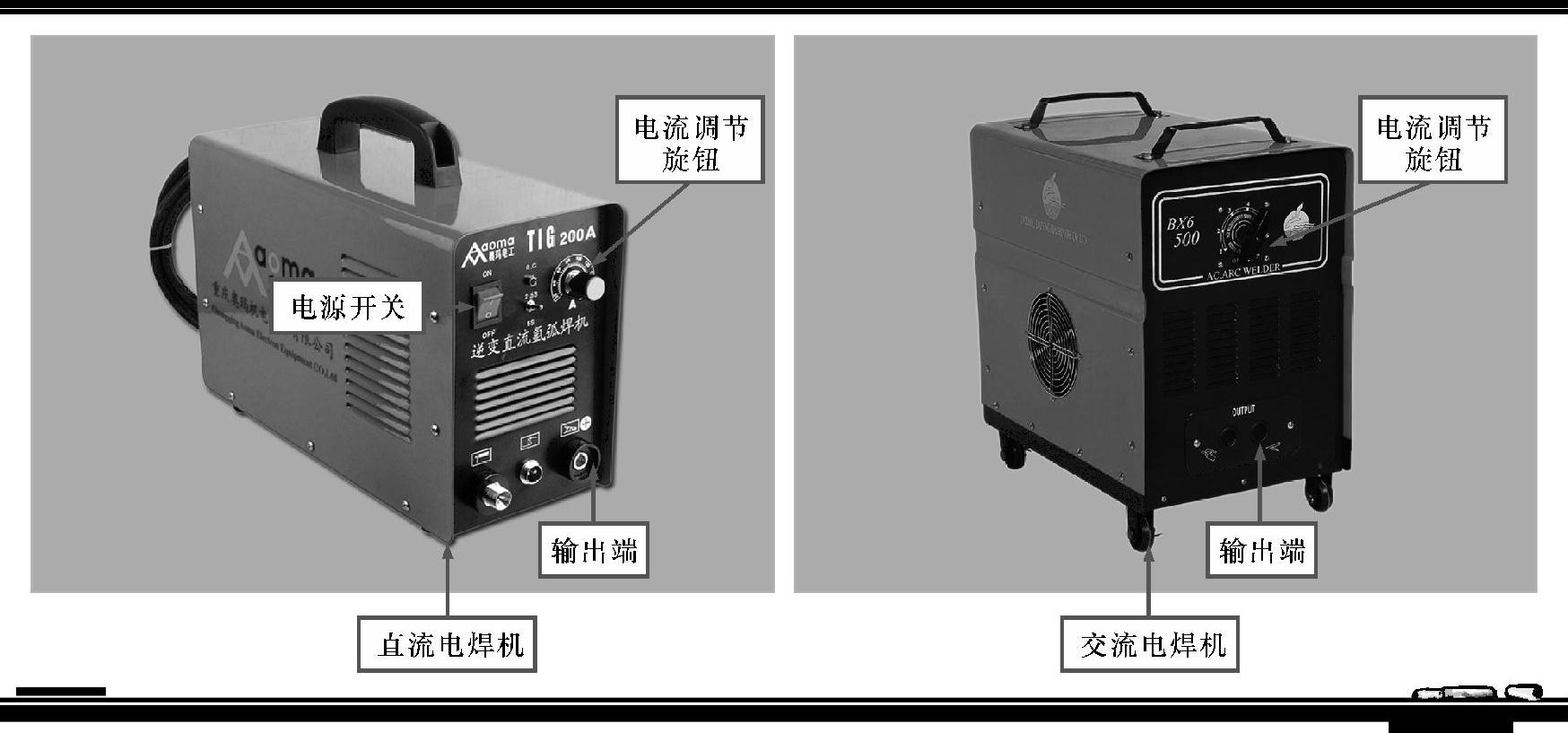

电焊机根据输出电压的不同，可以分为直流电焊机和交流电焊机，如图5-25所示。交流电焊机是一种特殊的降压变压器，它具有结构简单、噪音小、价格便宜、使用可靠、维护方便等优点；直流电焊机电源输出端有正、负极之分，焊接时电弧两端极性不变。

图5-25 电焊机的实物外形

【资料】

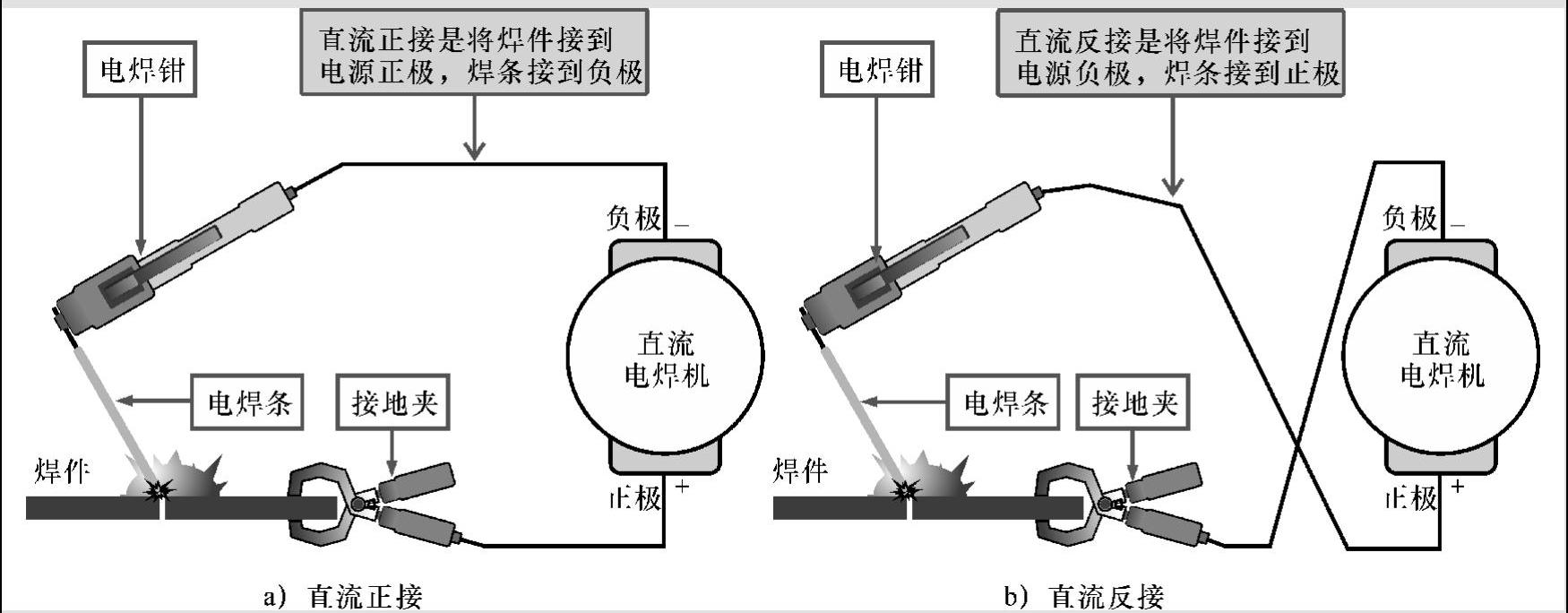

直流电焊机输出电流分正、负极，其连接方式分为直流正接和直流反接。直流正接是将焊件接到电源正极，焊条接到负极；直流反接则相反，如图5-26所示。直流正接适合焊接厚焊件，直流反接适合焊接薄焊件。交流电焊机输出无极性之分，可随意搭接。

图5-26 直流正接和直流反接

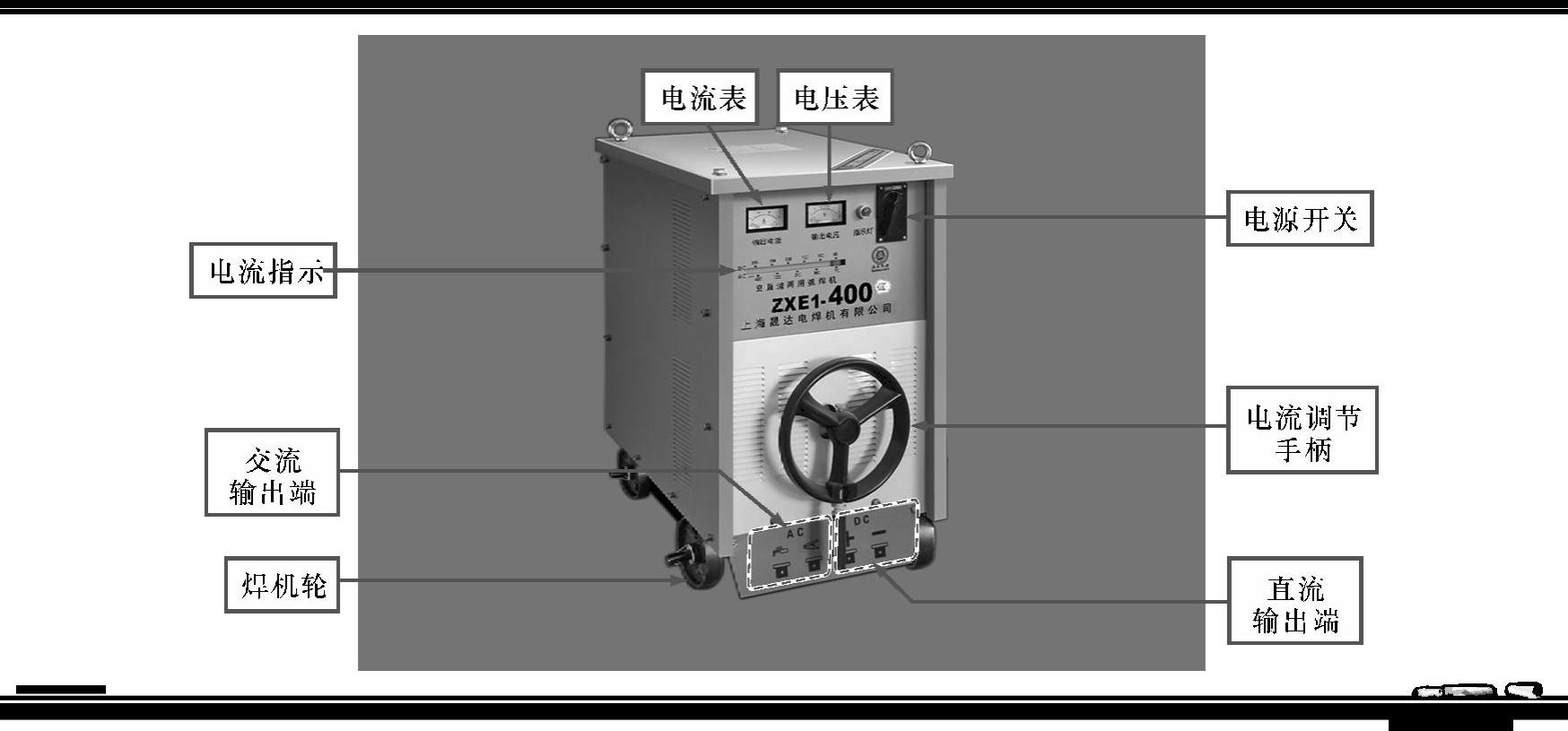

随着技术的发展，有些电焊机将直流和交流集合于一体，如图5-27所示。通常，该类电焊机的功能旋钮相对较多，根据不同的需求可以调节相应的功能。

（2）电焊钳

电焊钳需要结合电焊机同时使用，是用来夹持电焊条，在焊接操作时，用于传导焊接电流的一种器械。

图5-27 交直流两用电焊机

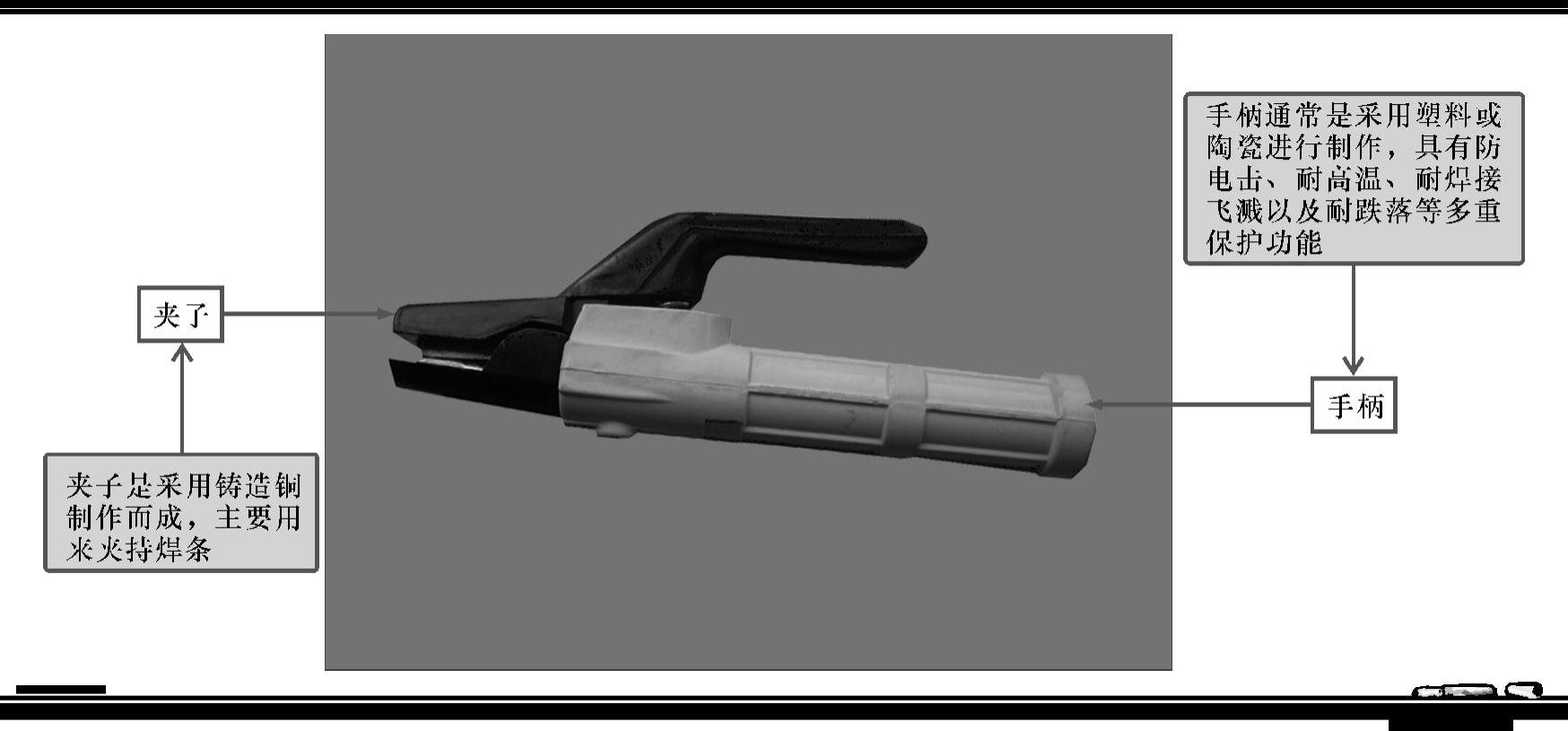

电焊钳的实物外形如图5-28所示。该工具的外形像一个钳子，其手柄通常是采用塑料或陶瓷进行制作，具有防电击保护、耐高温、耐焊接飞溅以及耐跌落等多重保护功能；其夹子采用铸造铜制作而成，主要是用来夹持及操纵电焊条。

图5-28 电焊钳的实物外形

（3）电焊条

电焊条是指在金属焊芯的外层，涂有均匀的涂料（药皮）并向中心压涂在焊芯上的条杆。

电焊条主要是由焊芯和药皮两部分构成的如图5-29所示。其头部为引弧端，尾部有一段无涂层的裸焊芯，便于电焊钳夹持和导电。焊芯可作为填充金属实现对焊缝的填充连接，药皮具有助焊、保护、改善焊接工艺的作用。

2.防护工具

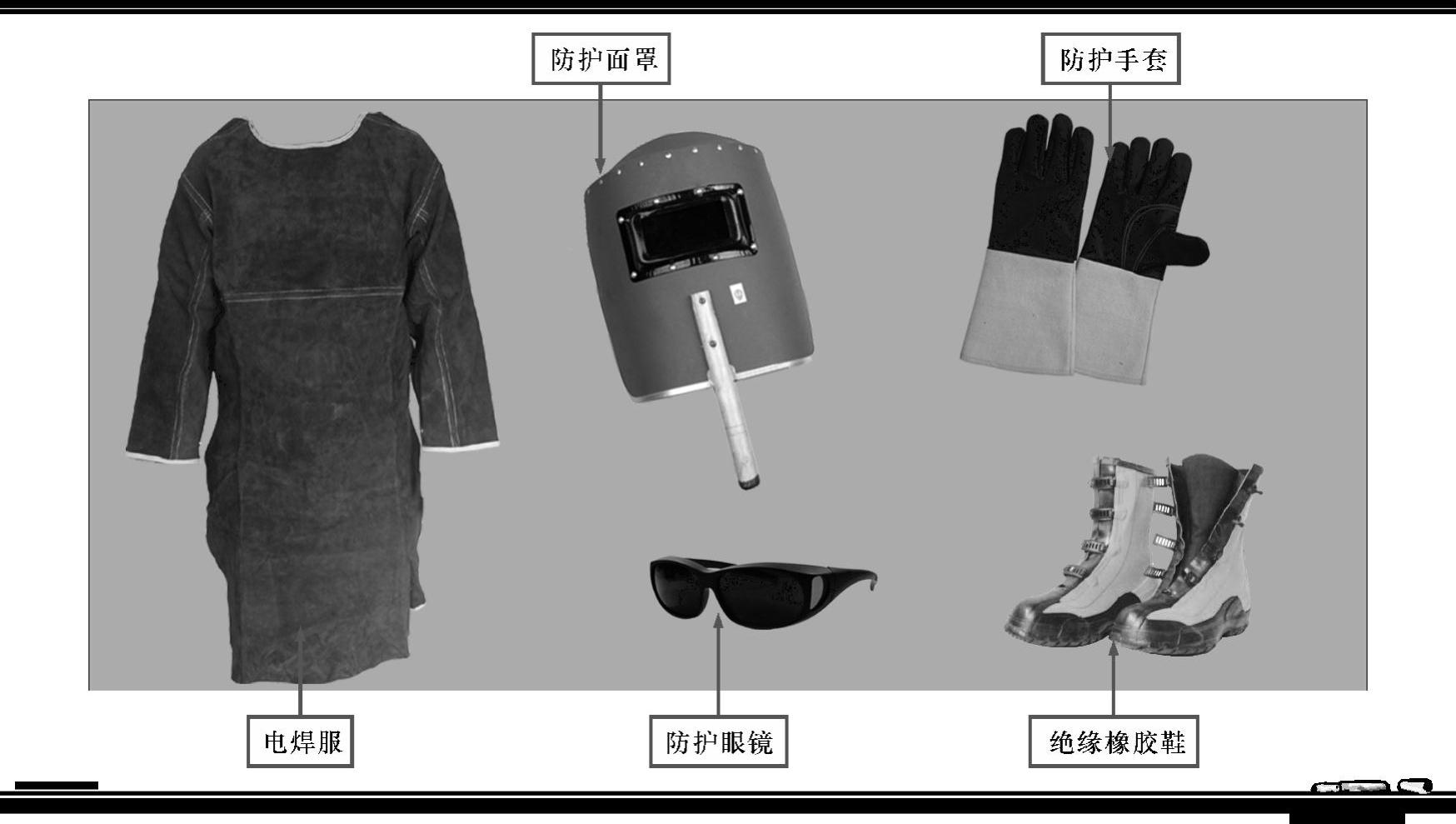

为了保护在焊接工作过程中的人身安全，通常会用到一些相应的防护工具，例如防护面罩、防护手套、电焊服、防护眼镜以及绝缘橡胶鞋等，如图5-30所示。

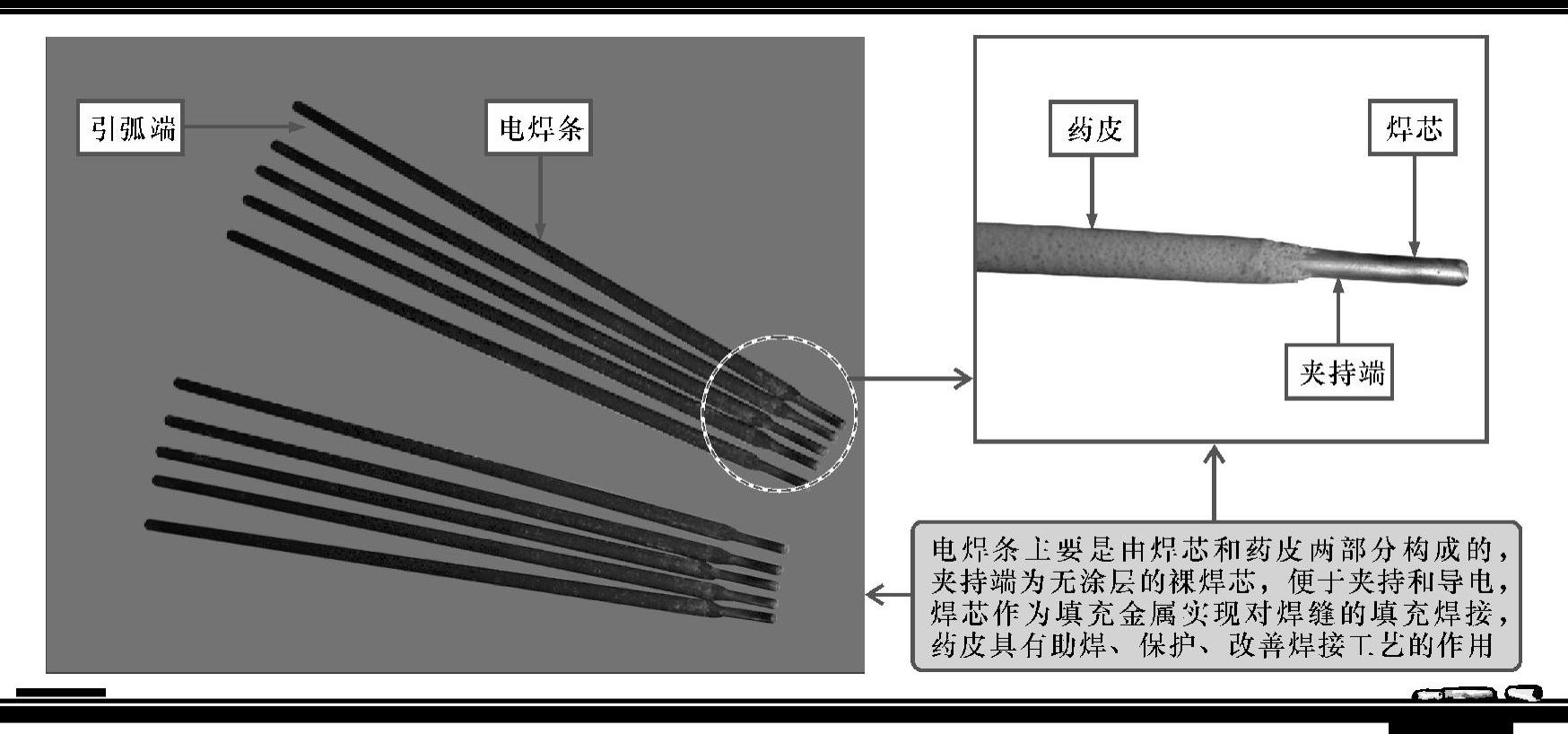

图5-29 电焊条的实物外形

图5-30 防护工具的实物外形

（1）防护面罩

防护面罩是指在焊接过程中起到保护操作人员的一种安全工具，主要用来保护操作人员的面部和眼睛，防止电焊伤眼和电焊灼伤等。

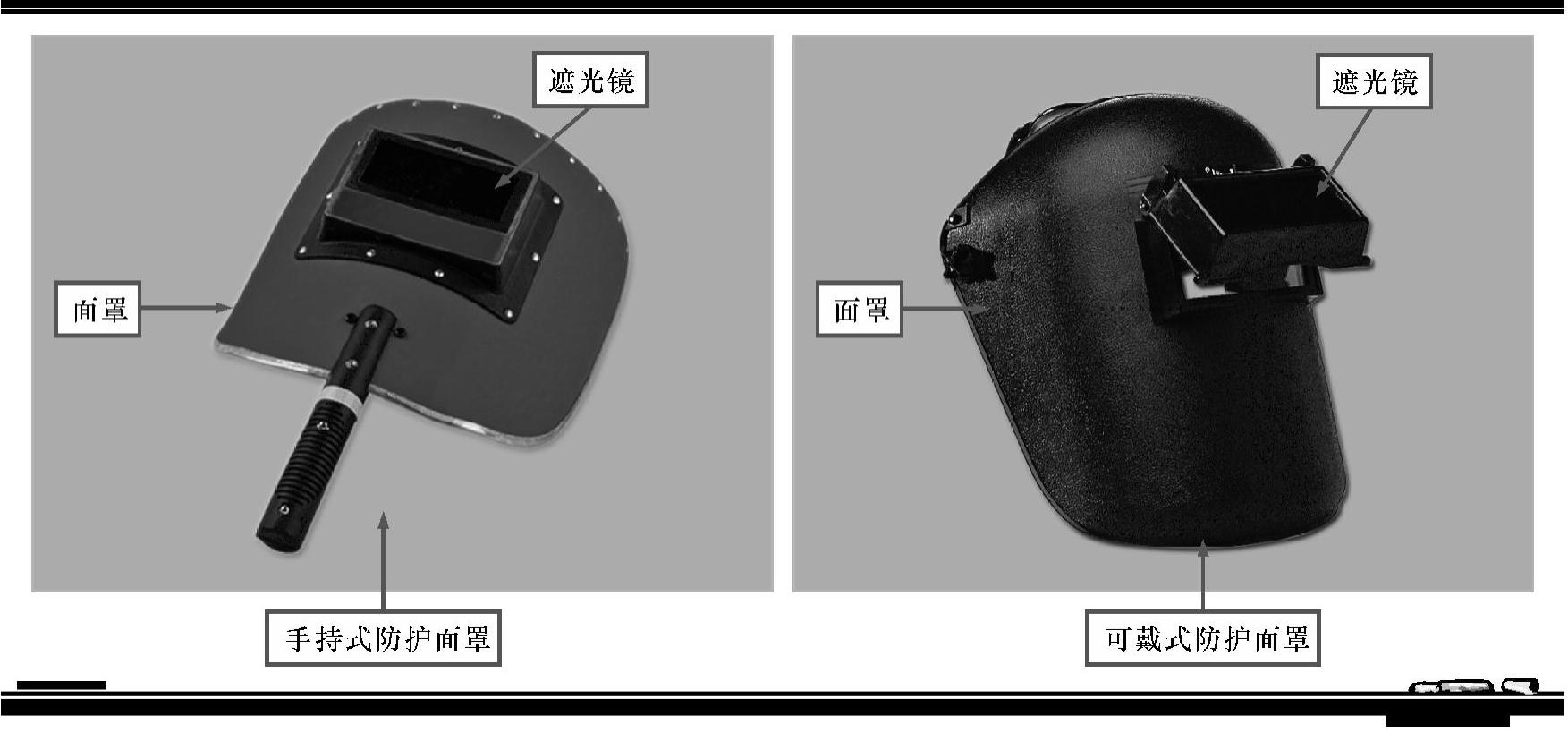

通常情况下，防护面罩分为两种，如图5-31所示：一种是手持式防护面罩，由操作人员手持进行焊接操作；另一种是可戴式防护面罩，可以直接将其戴在头上，使操作人员可用双手一起进行焊接操作。其中，遮光镜具有双重滤光作用，防止电弧所产生的紫外线和红外线等有害辐射，以及焊接强光对眼睛造成伤害，杜绝电光性眼炎的发生；面罩可以有效防止作业出现的飞溅物和有害体对脸部造成侵害，降低皮肤灼伤症的发生。

图5-31 防护面罩的实物外形及应用

（2）防护手套

防护手套是操作人员在焊接操作过程中，为了避免操作人员的手部被火花（焊渣）溅伤的一种防护工具，具有隔热、耐磨，防止飞溅物烫伤，阻挡辐射等特点，并有一定的绝缘性能。

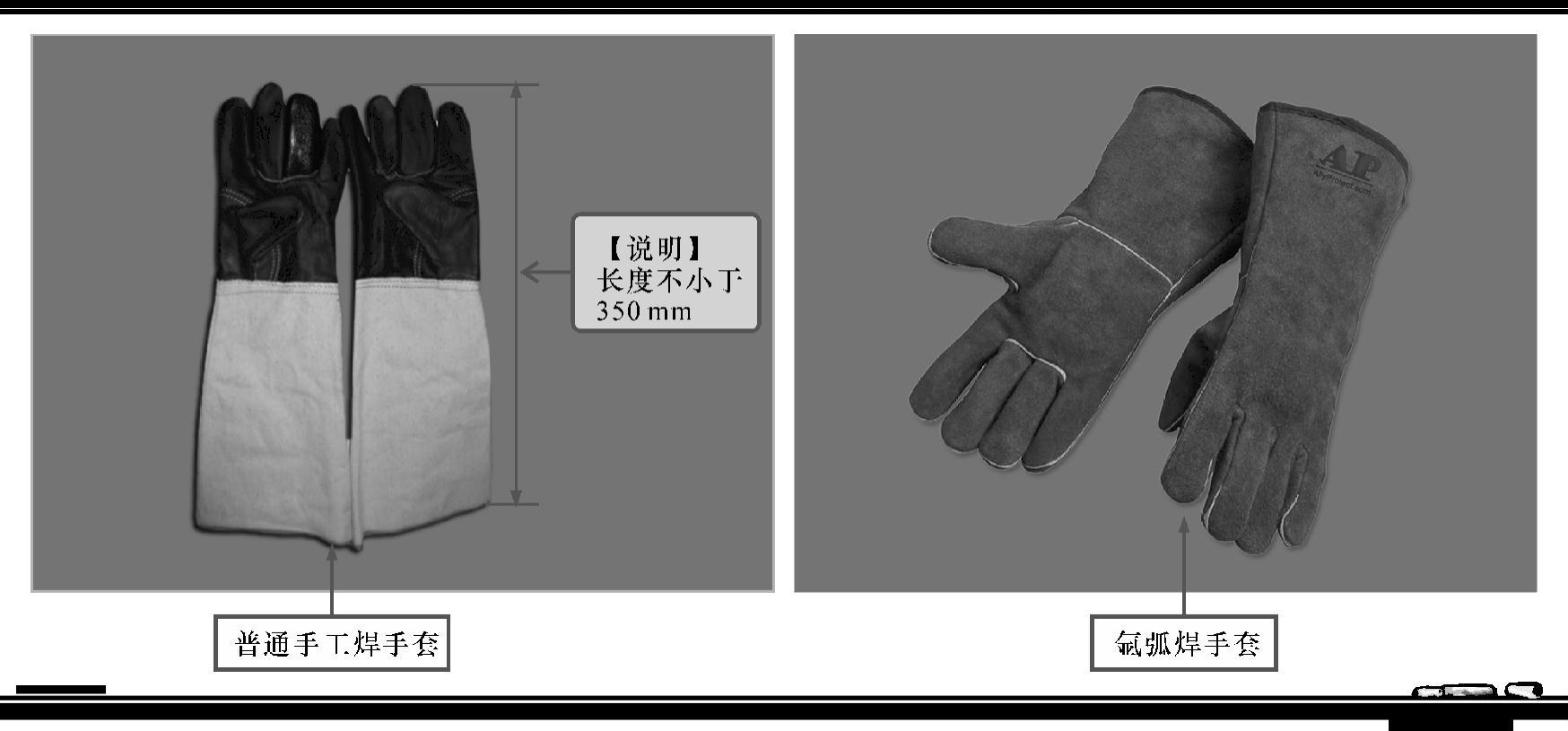

焊接种类的不同，对操作人员产生的影响也不同，所以使用的防护手套也不相同。防护手套大致可以分为两种，如图5-32所示：一种是普通的手工焊手套，该类手套多为普通的双层手套，长度通常在350mm以上；一种是氩弧焊手套，该类手套手感比较好，比较薄，可以有效防止高温、防辐射。

图5-32 防护手套的实物外形

（3）电焊服

电焊服是焊接操作人员工作时需要的一种具有防护性能的服装，主要是用来防止人身受到电焊的灼伤，可以在高温、高辐射等条件下作业。

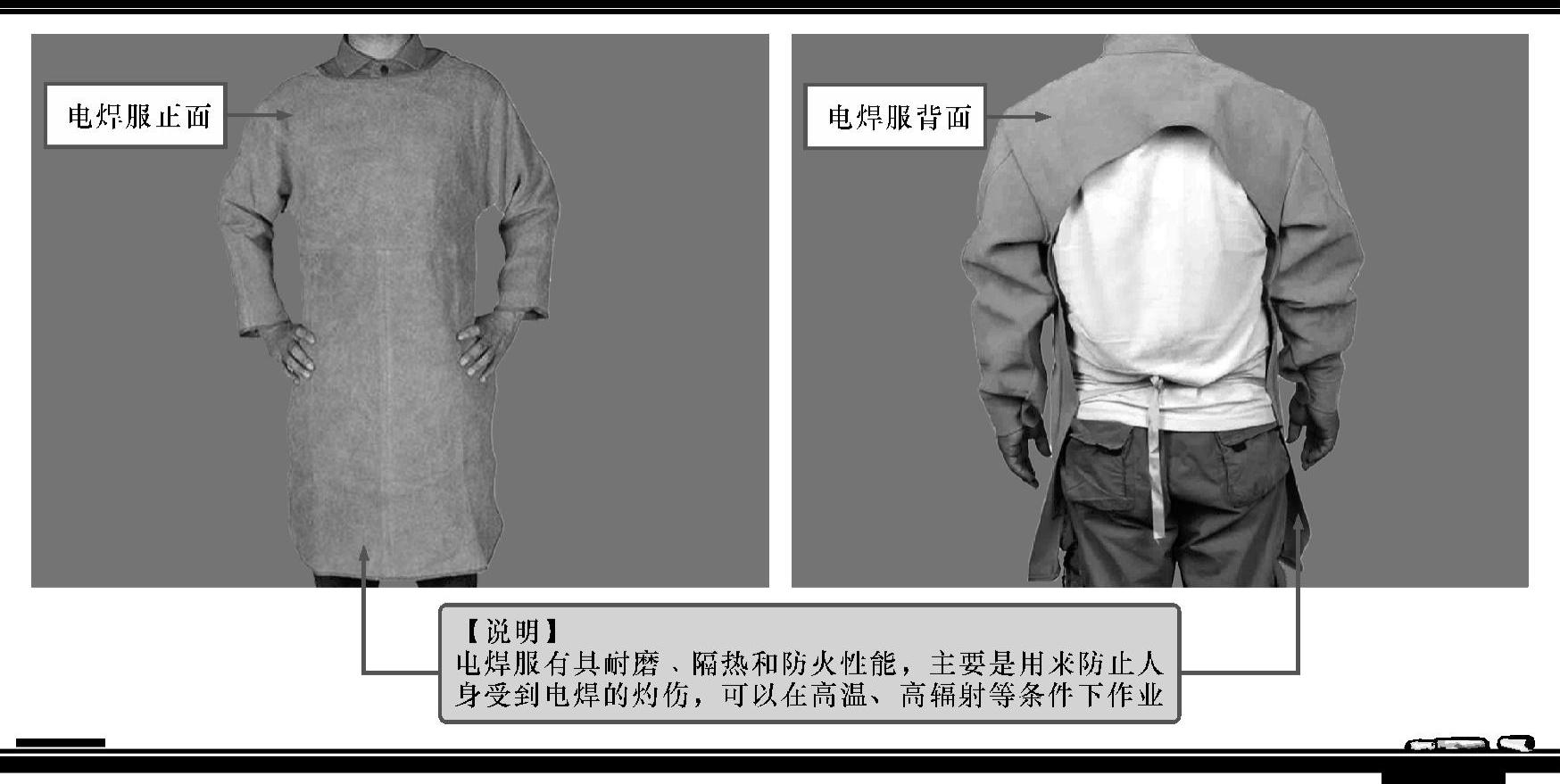

如图5-33所示，通常电焊服具有耐磨﹑隔热和防火性能，对于重点受力的部位均采用双层皮及锅钉进行加固。电焊服配有可翻式直立衣领，可阻挡烧焊飞溅物；肩部置有护缝条，加强耐用度。防火阻燃的棉质衣领安全、舒适又吸汗。手袖上部和肩位有内里，方便穿卸。电焊服前胸防护皮的设计可防止烧焊飞溅物溅入衣内，双层皮及锅钉加固结构可防止撕脱。

图5-33 电焊服的实物外形(www.daowen.com)

（4）绝缘橡胶鞋

绝缘橡胶鞋，是采用橡胶类绝缘材质制作的一种安全鞋，虽然不是直接接触带电部分，但是可以防止跨步电压对操作人员的伤害，可以保护操作人员在操作过程中的安全。

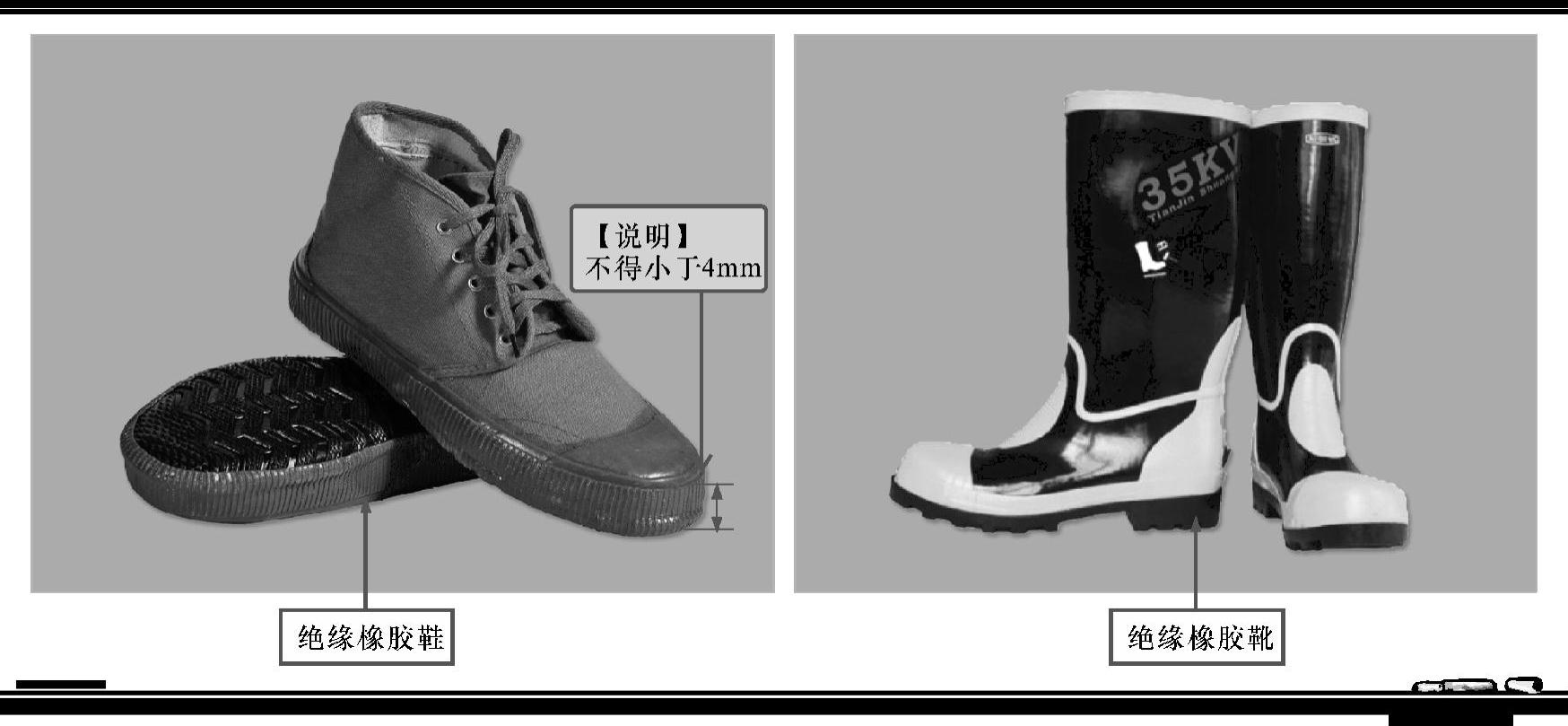

绝缘橡胶鞋根据外形的不同，可以分为绝缘橡胶鞋和绝缘橡胶靴两种，如图5-34所示。根据要求，绝缘橡胶鞋外层底部的厚度在不含花纹的情况下，不应小于4mm；耐实验电压15kV以下的绝缘橡胶鞋，应用在工频（50～60Hz）1000V以下的作业环境中，15kV以上的试验电压的电绝缘胶鞋，适用于工频1000V以上作业环境中。

图5-34 橡胶绝缘鞋的实物外形

（5）防护眼镜

防护眼镜是一种起特殊作用的眼镜，当焊接操作完成后，通常需要对焊接处进行敲渣操作，此时，应佩戴防护眼镜，避免飞溅的焊渣伤到操作人员的眼睛。

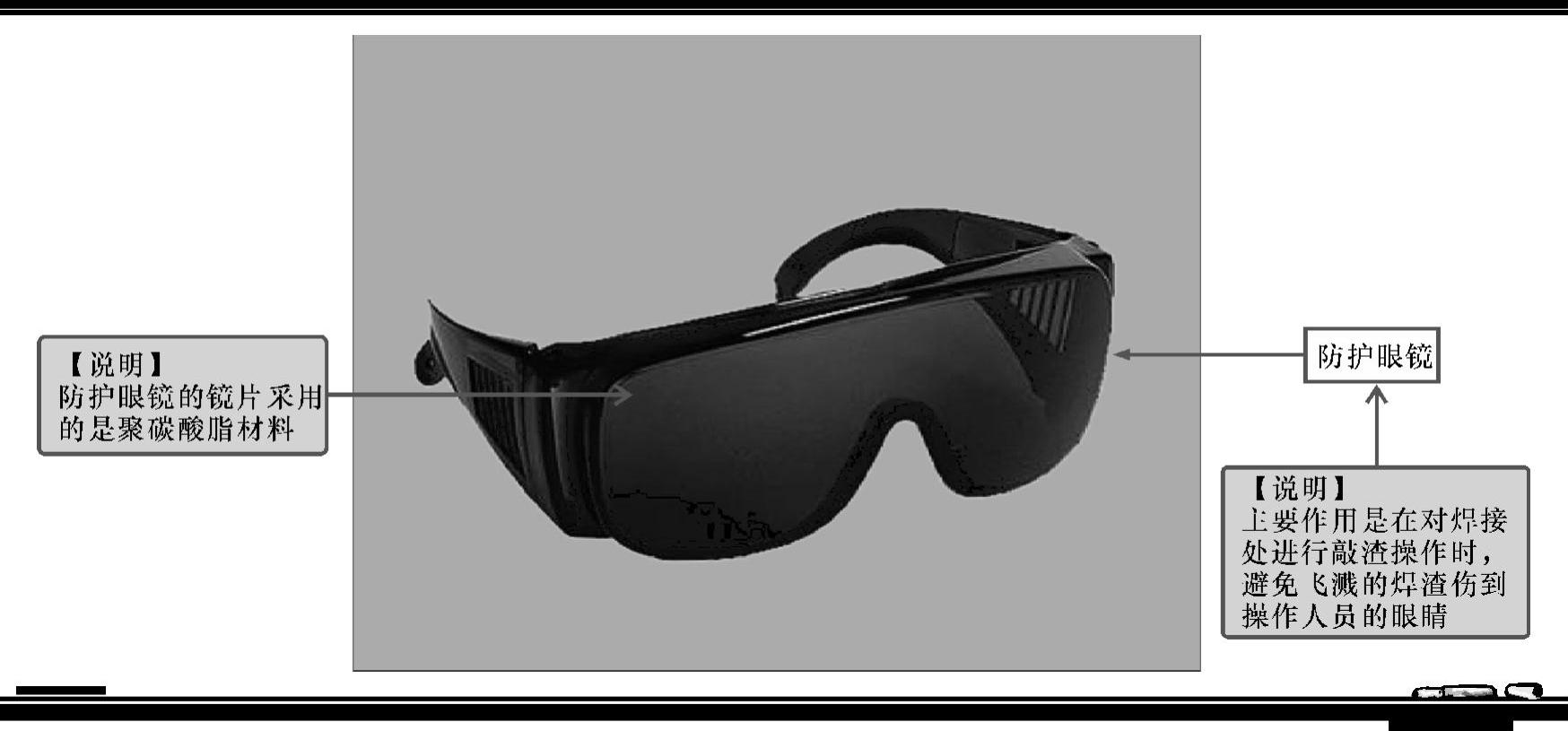

防护眼镜的镜片具有耐高温、不黏附火花飞溅和焊渣等特点，图5-35所示为防护眼镜的实物外形。通常情况下，该类眼镜的镜片均采用进口聚碳酸酯材料进行精工强化。

图5-35 防护眼镜的实物外形

（6）焊接衬垫

焊接衬垫是一种为了确保焊接部位背面成型的衬托垫，它通常是由无机材料（高土，滑石等）按比例混合加压烧结而成的陶瓷制品。

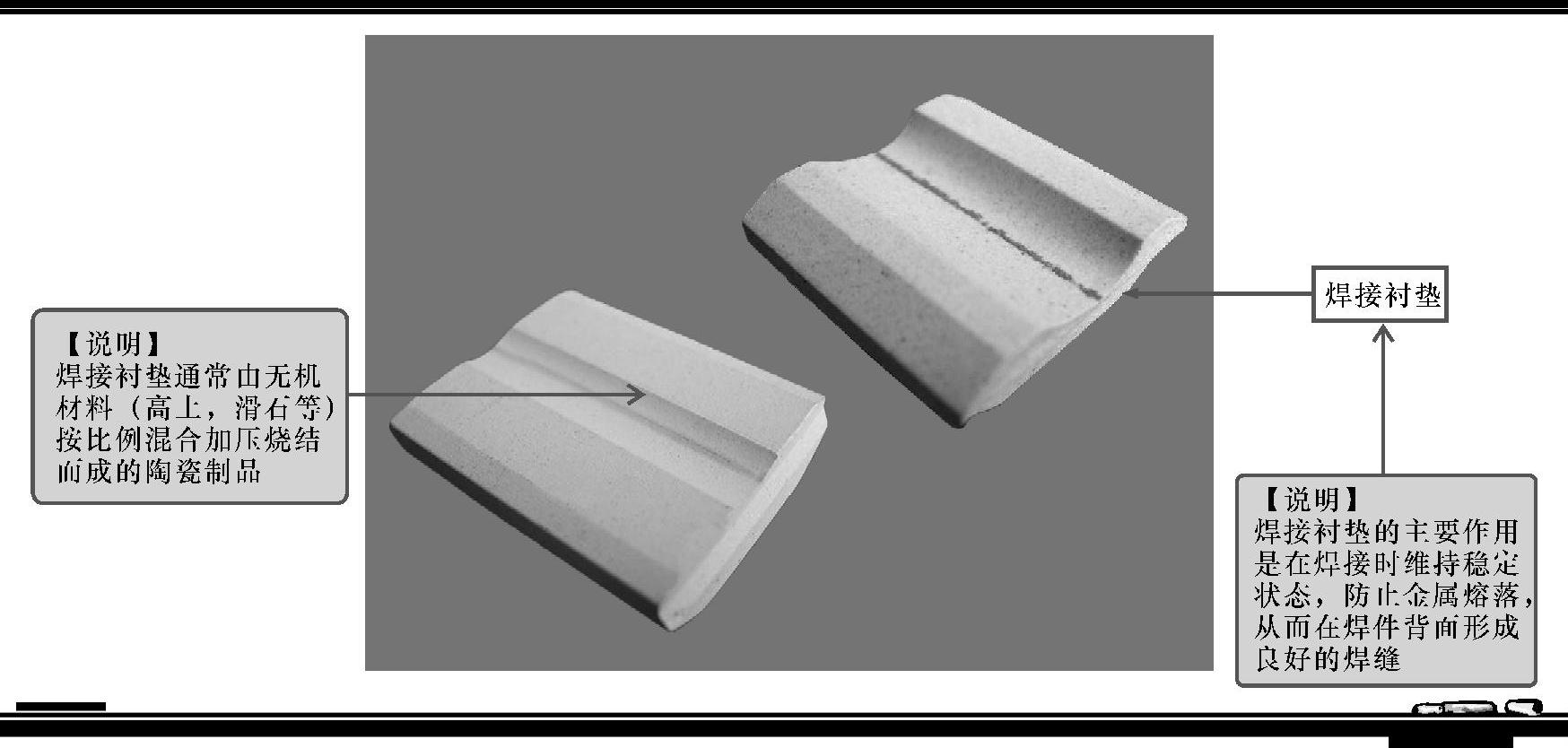

图5-36所示为焊接衬垫的实物外形，焊接衬垫能够在焊接时维持稳定状态，防止金属熔落，从而在焊件背面形成良好的焊缝。

图5-36 焊接衬垫的实物外形

【资料】

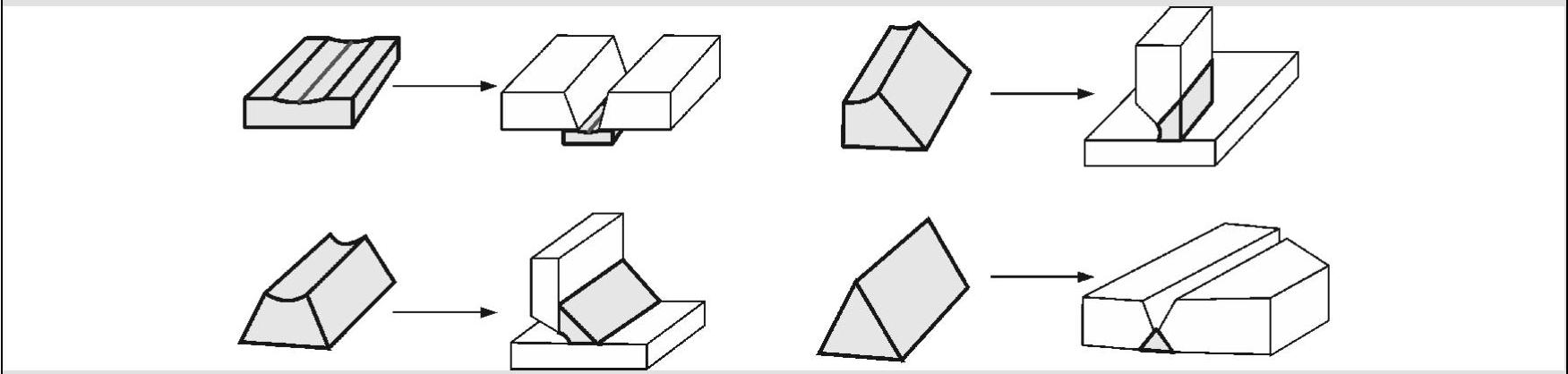

根据焊件的接口形式选用适合的焊接衬垫，可有效提高焊缝的质量。下面为大家介绍几种焊接衬垫的应用方式，如图5-37所示。

图5-37 几种焊接衬垫的应用方式

（7）灭火器

灭火器是应用较为广泛，而且在焊接过程中必不可少的一种辅助工具，当操作失误引起火灾事故时，可以使用灭火器进行抢险操作。

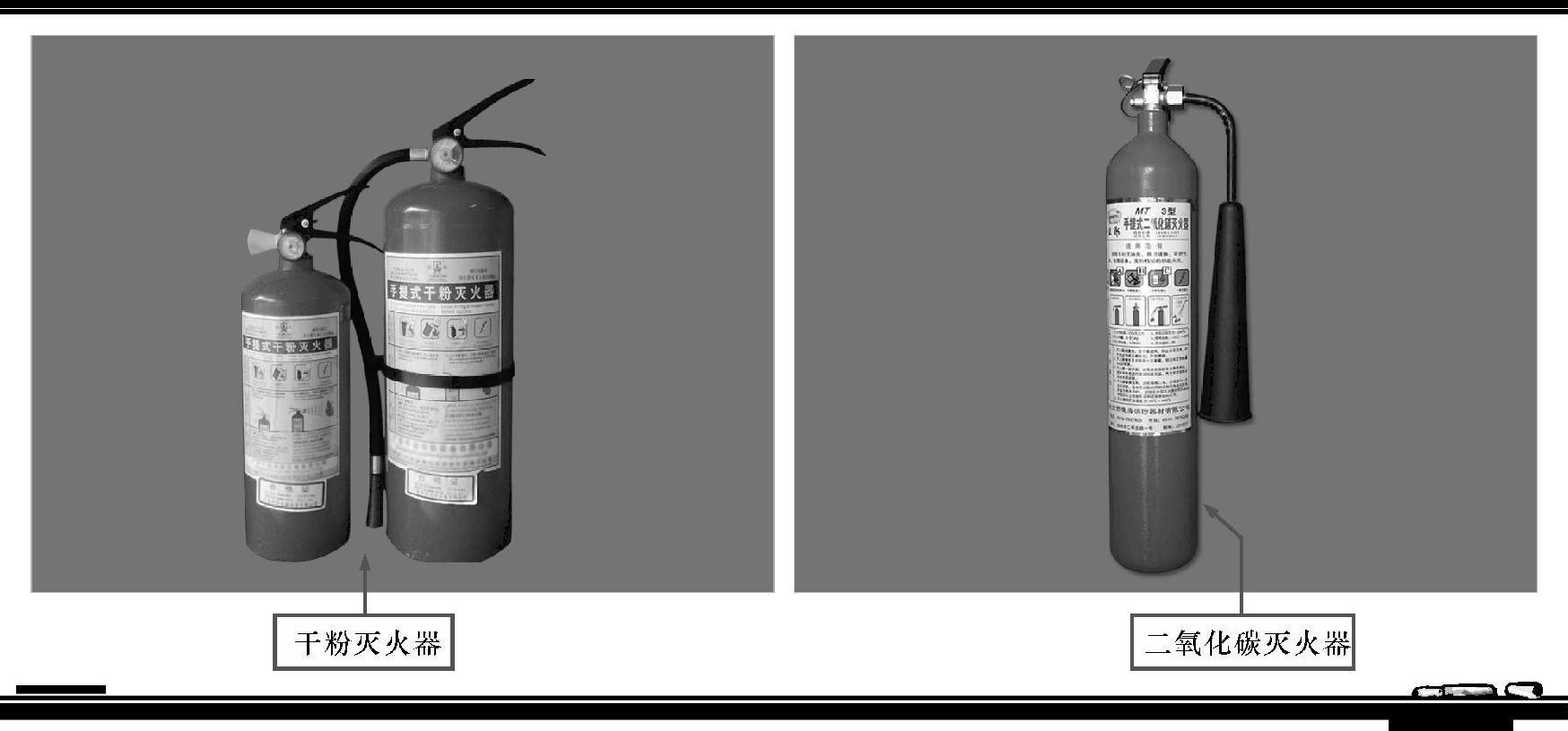

灭火器的种类较多，根据所充装的灭火剂的不同可以分为泡沫、干粉、卤代烷、二氧化碳、酸碱、清水等，如图5-38所示。不同灭火剂的灭火器，其使用的环境也有所不同，在焊接过程中，电气设备使用较多，通常会选用干粉灭火器或是二氧化碳灭火器。

图5-38 灭火器的实物外形

3.焊缝处理工具

（1）敲渣锤

敲渣锤是锤子的一种，在焊接过程中主要是用来对焊接处进行除渣处理，通常情况下在敲渣时操作人员应佩戴防护眼镜进行操作。

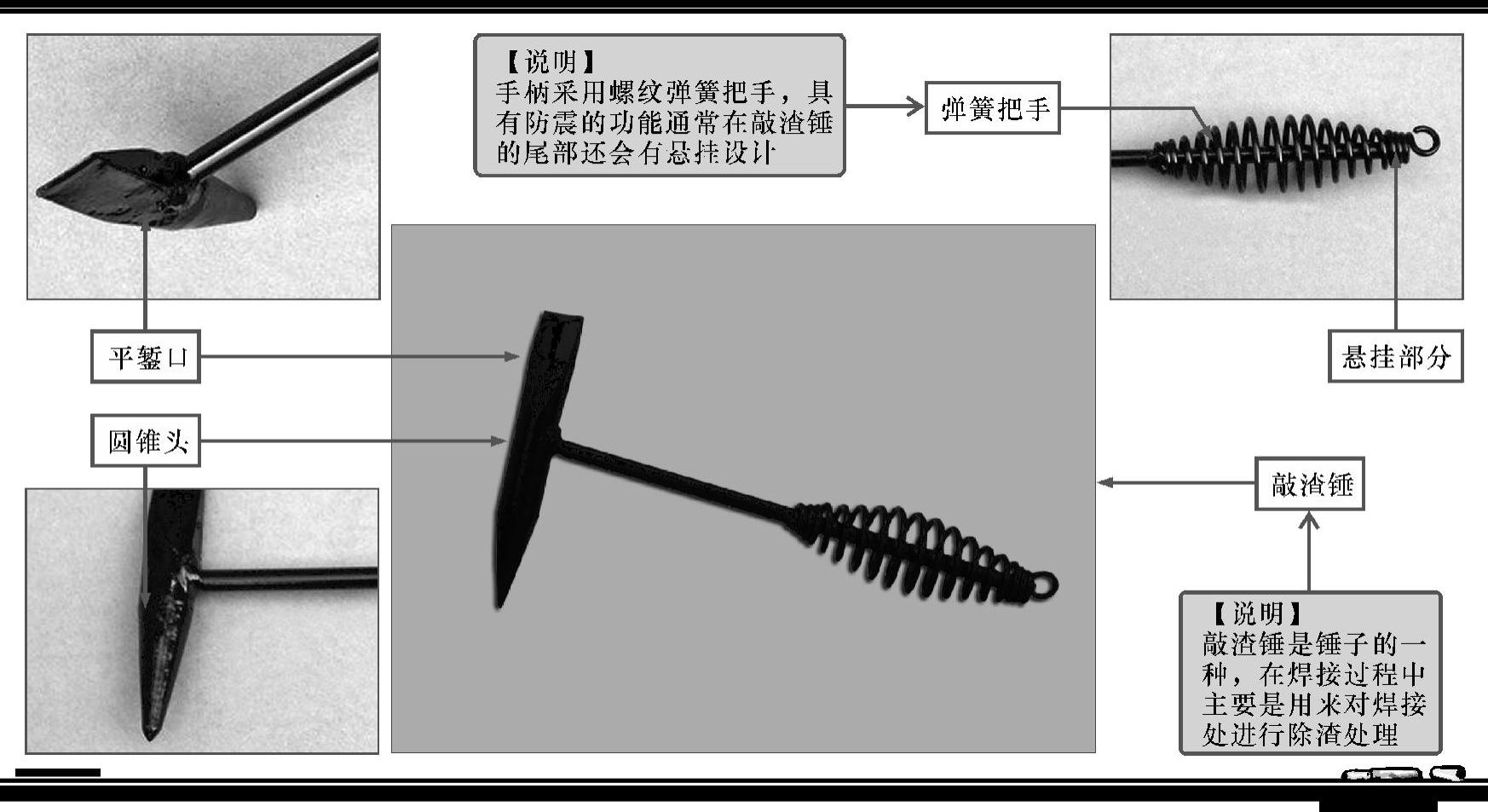

敲渣锤一般都为钢制品，头部分为两端，其中一端为圆锥头，一端为平錾口，而手柄采用螺纹弹簧把手，具有防震的功能，通常在敲渣锤的尾部还会有悬挂设计，如图5-39所示。

图5-39 敲渣锤的实物外形

【注意】

在焊接完成后，使用敲渣锤敲击焊接处清除焊渣时，必须佩戴防护眼镜以免弄伤眼睛。同时还需注意敲击的力度，不能过大以免对焊口造成损伤。

（2）钢丝轮刷

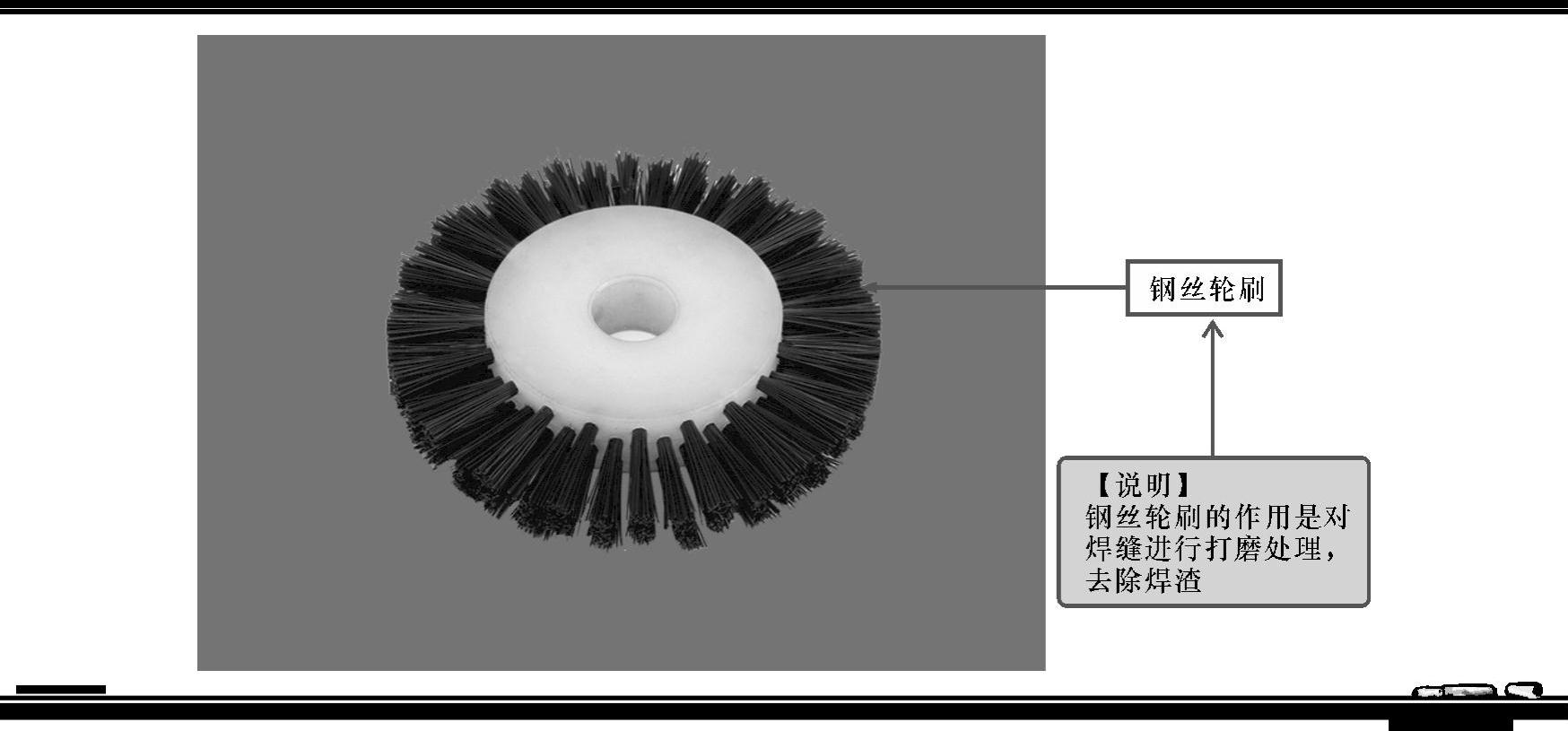

钢丝轮刷是专门用来对焊缝进行打磨处理，去除焊渣的工具，如图5-40所示。钢丝轮刷需要安装到砂轮机上，通过砂轮机带动钢丝轮刷转动，从而对焊缝进行打磨。

图5-40 钢丝轮刷

（3）焊缝抛光机

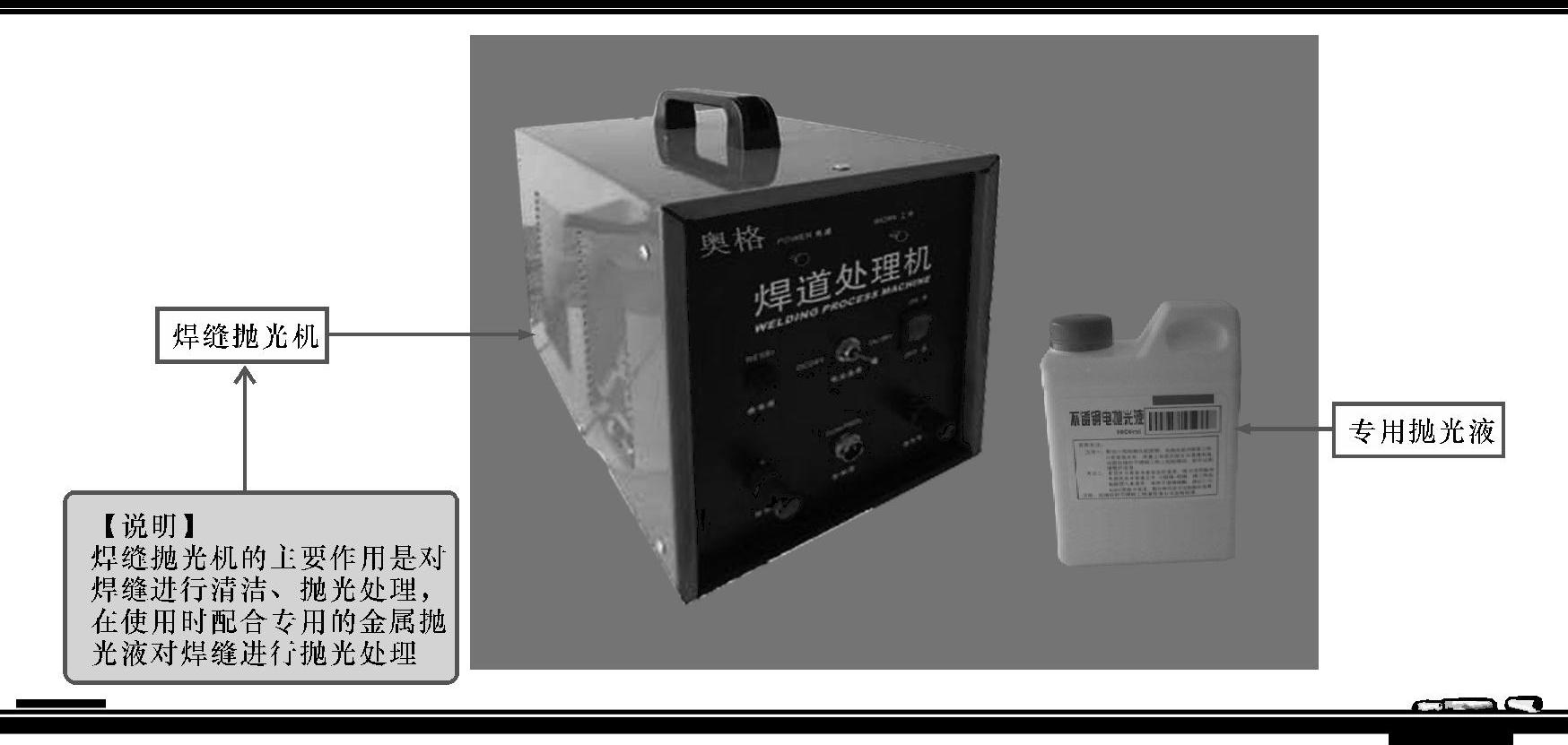

焊缝抛光机是专门用来对焊缝进行清洁、抛光处理的仪器，如图5-41所示。使用抛光机时，还需要配合使用专用的金属抛光液才可对焊缝进行抛光处理。

图5-41 焊缝抛光机和抛光液
