热风焊机的焊接操作主要可分为三个步骤:一是装配焊枪嘴;二是通电开机;三是调整温度和风量;四是进行拆焊。
①在使用热风焊机前,应先根据贴片元器件引脚的大小和形状,选择合适的焊枪嘴进行装配。如图5-12所示,使用十字螺丝刀拧松焊枪嘴上的螺钉,将合适的焊枪嘴装配到热风焊枪上。

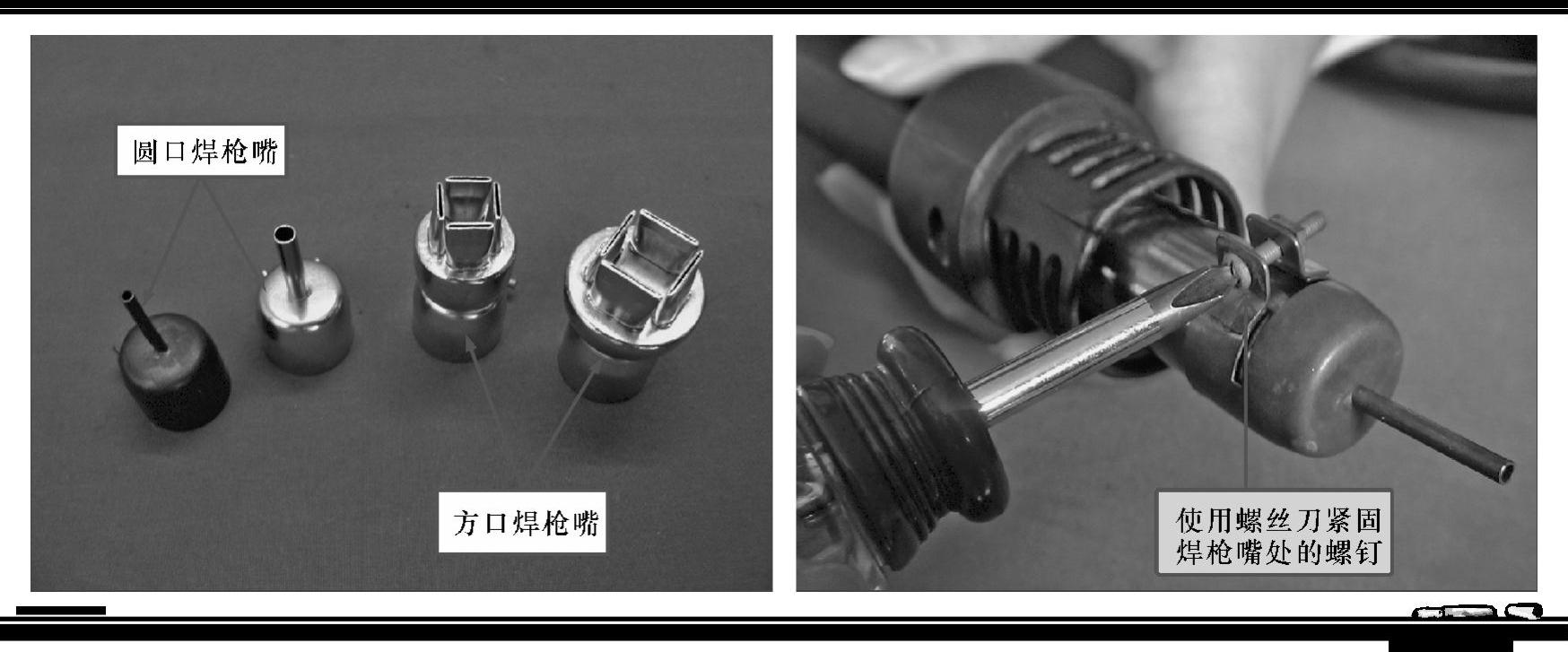

图5-12 更换焊枪嘴
【注意】
针对不同封装形式的贴片元器件.需要更换不同型号的专用焊枪嘴。例如,普运贴片元器件需要使用圆口焊枪嘴:贴片式集成电路需要使用方口焊枪嘴。
②焊枪嘴装配完毕后,将热风焊机的电源插头插到插座中,用手拿起热风焊枪,然后打开电源开关,如图5-13所示。机器起动后,注意不要将焊枪的枪嘴靠近人体或可燃物。
图5-13 通电开机
③调整热风焊机面板上的温度调节旋钮和风量调节旋钮,如图5-14所示。两个旋钮都有八个挡位,通常将温度旋钮调至5~6挡,风量调节旋钮调至1~2挡或4~5挡即可。(www.daowen.com)
图5-14 调整温度和风量
【注意】
温度和风量调整好以后.只要等待几秒钟,热风焊枪就可以达到指定温度。等待的过程中,不要用手靠近焊枪嘴来感觉温度高低,以防将手部烫伤,如图5-15所示。

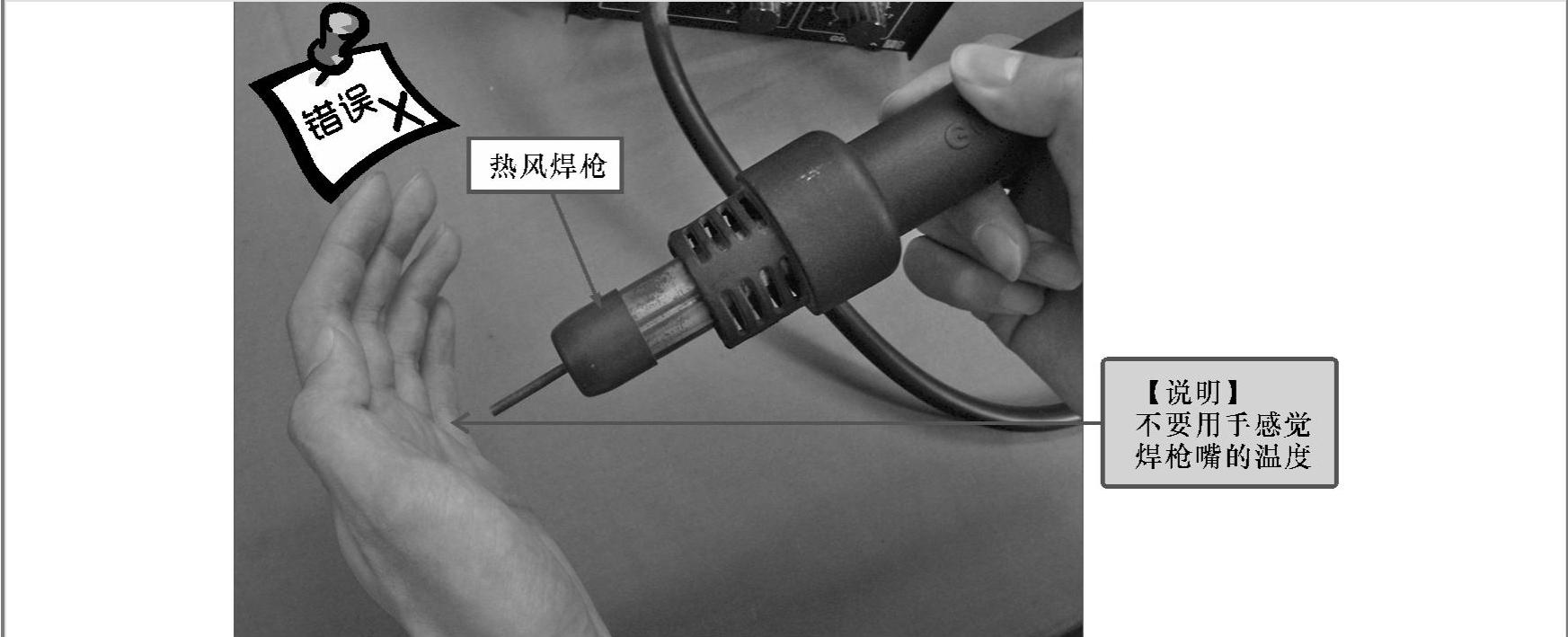

图5-15 不要用手感觉焊枪温度
④在温度和风量调整好后,等待几秒钟,待热风焊枪预热完成后,将焊枪口垂直悬空放置于元器件引脚上,并来回移动进行均匀加热,直到引脚焊锡熔化,如图5-16所示。

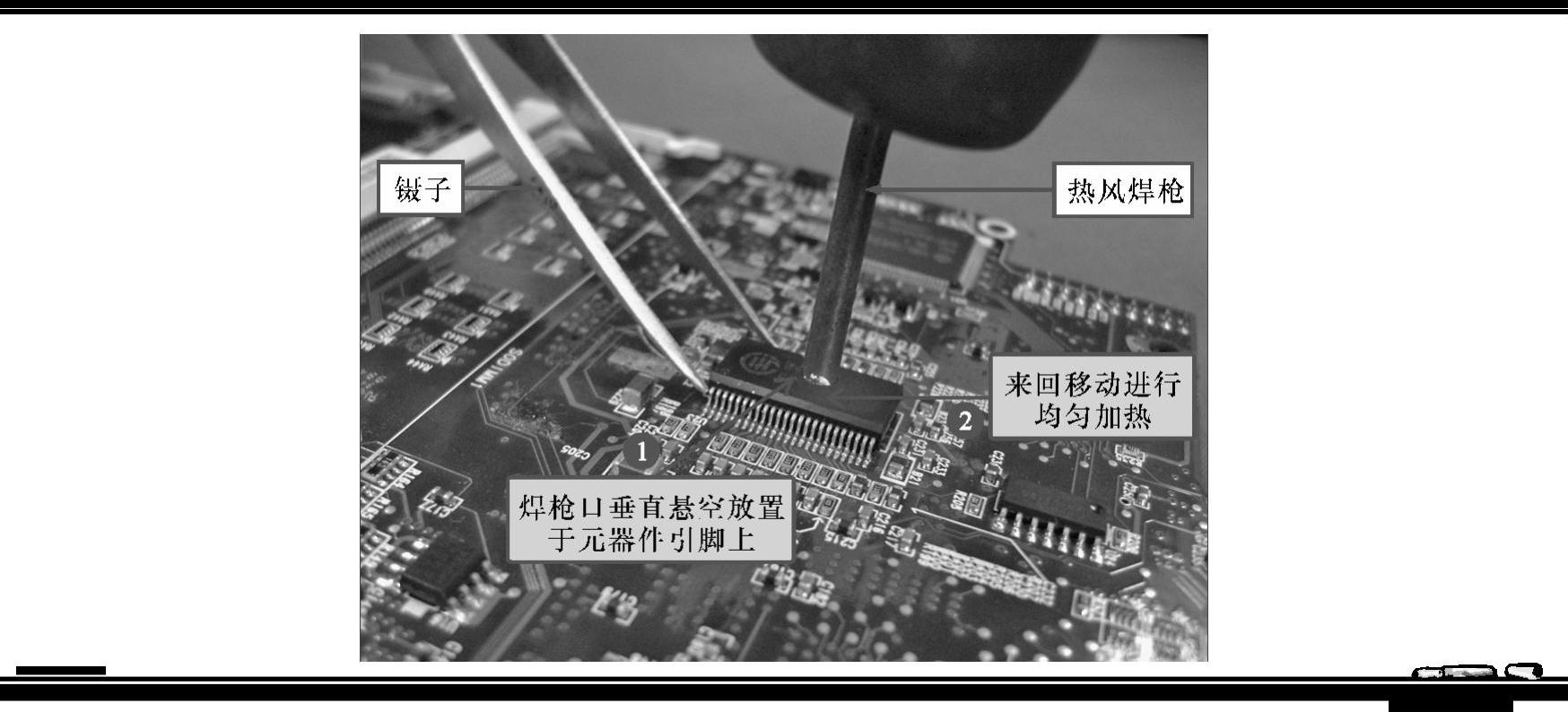

图5-16 进行拆焊
