导线与平压式接线桩的连接方法

平压式接线桩也称为平压式接线螺钉。连接时,一般将螺钉与垫圈配合使用将线头压紧,完成连接。常应用于拉线开关、插座、普通灯头、吊线盒等与导线的连接。

1.单股导线与平压式接线桩的连接

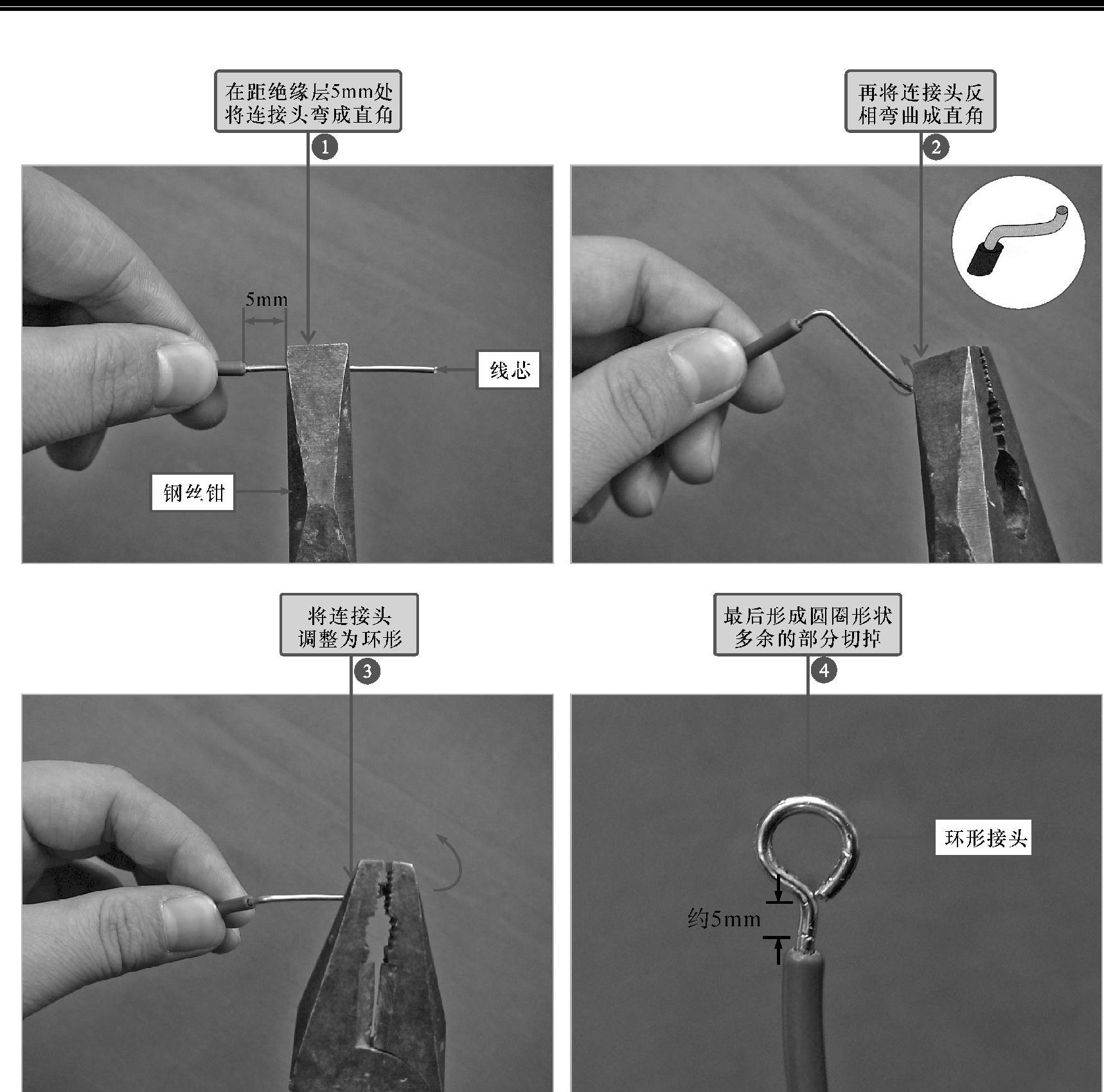

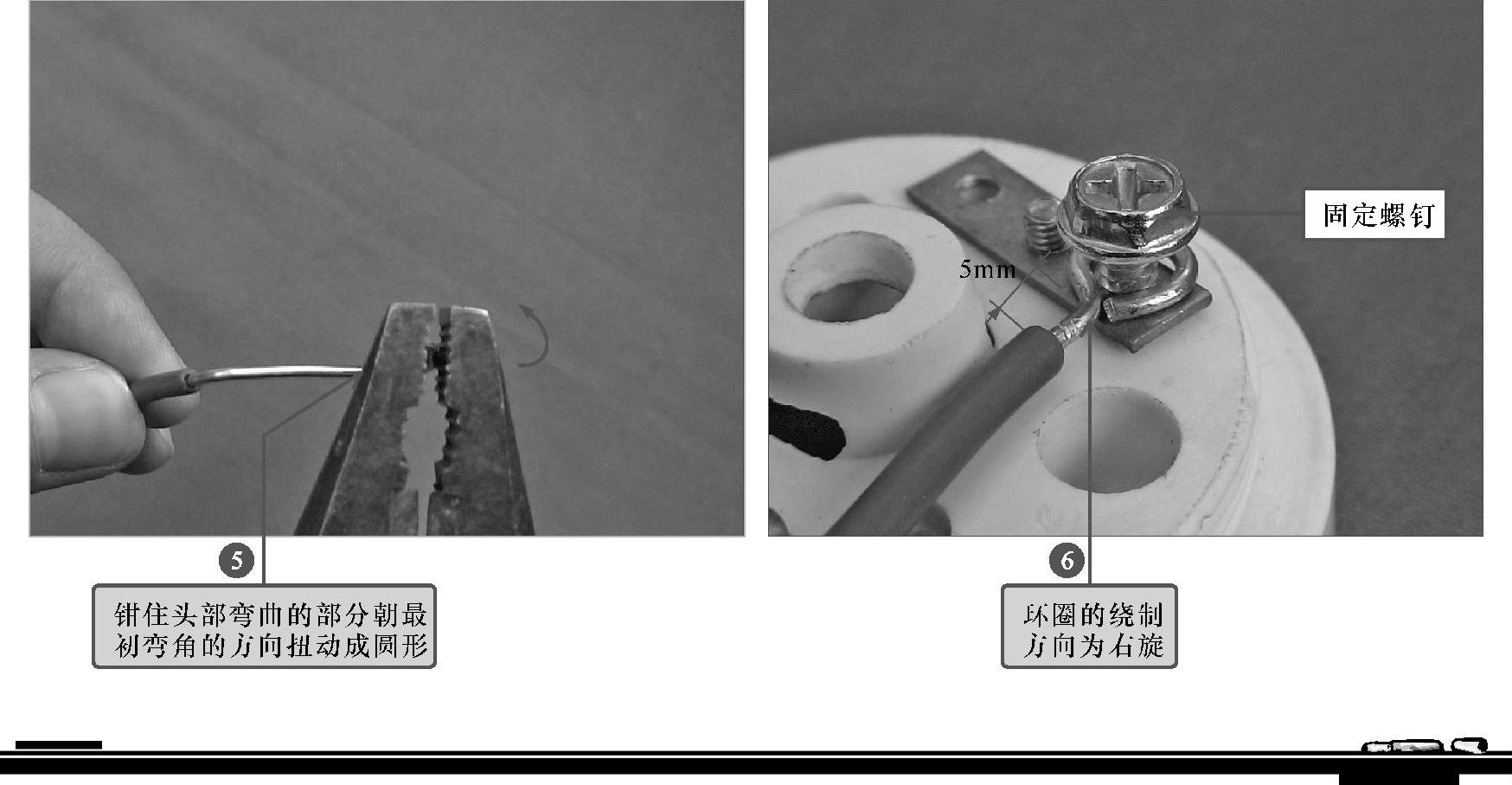

单股芯线与平压式接线桩进行连接时,为了连接可靠,首先将导线的芯线接头处弯曲成环形,然后再将螺钉以及垫圈插入环型孔中压紧,如图4-19所示。弯曲线芯时要避免环圈不足、环圈重叠、环圈过大、裸露线芯过长等不规范操作。


图4-19 单股导线与平压式接线桩的连接


图4-19 单股导线与平压式接线桩的连接(续)

【注意】(www.daowen.com)

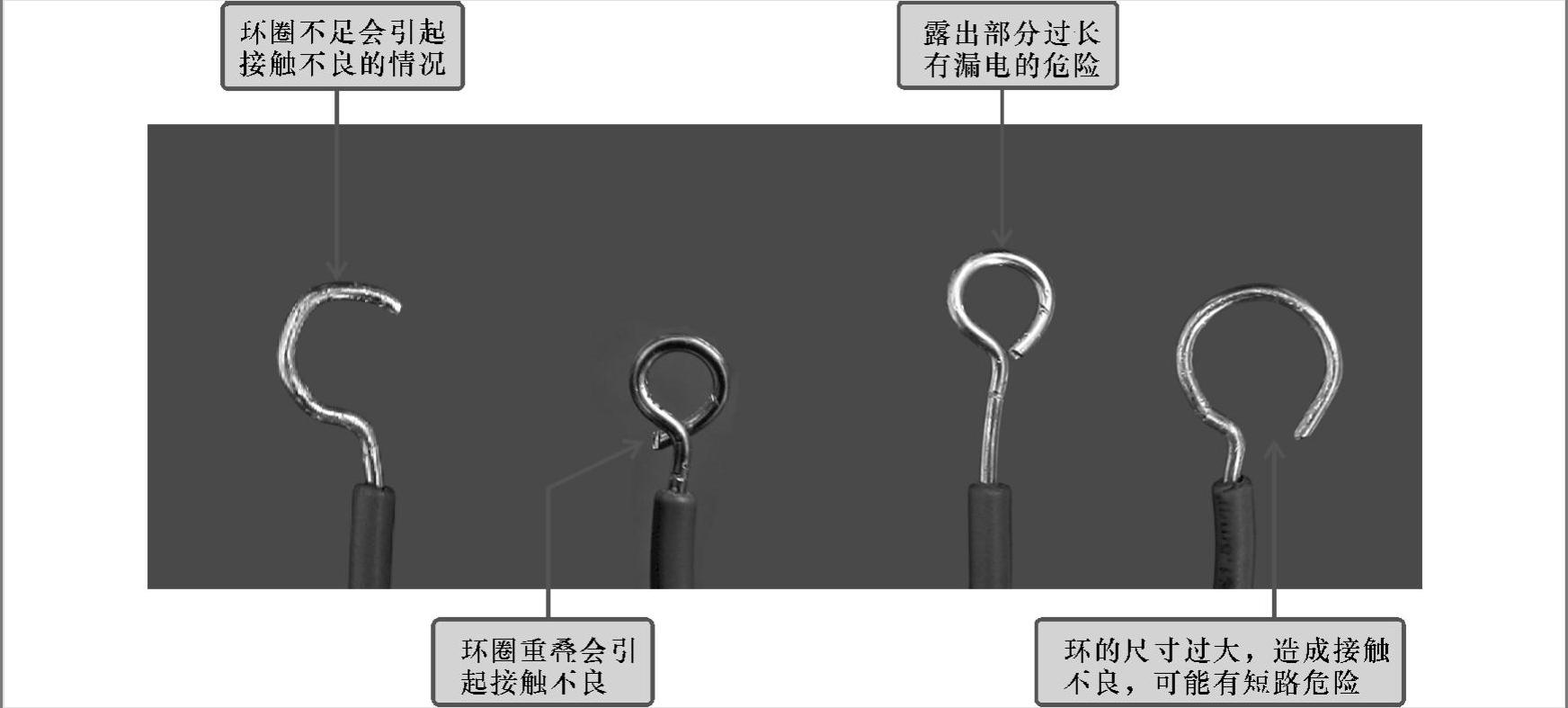

在将塑料硬导线加工为环形时,应当注意连接环弯压质量,若尺寸不规范或弯压不规范时,就会影响接线时的质量。图4-20所示为不合格的连接环,希望各位学员在实际操作中避免该类情况的发生。


图4-20 不合格的连接环

2.多股导线与平压式接线桩的连接

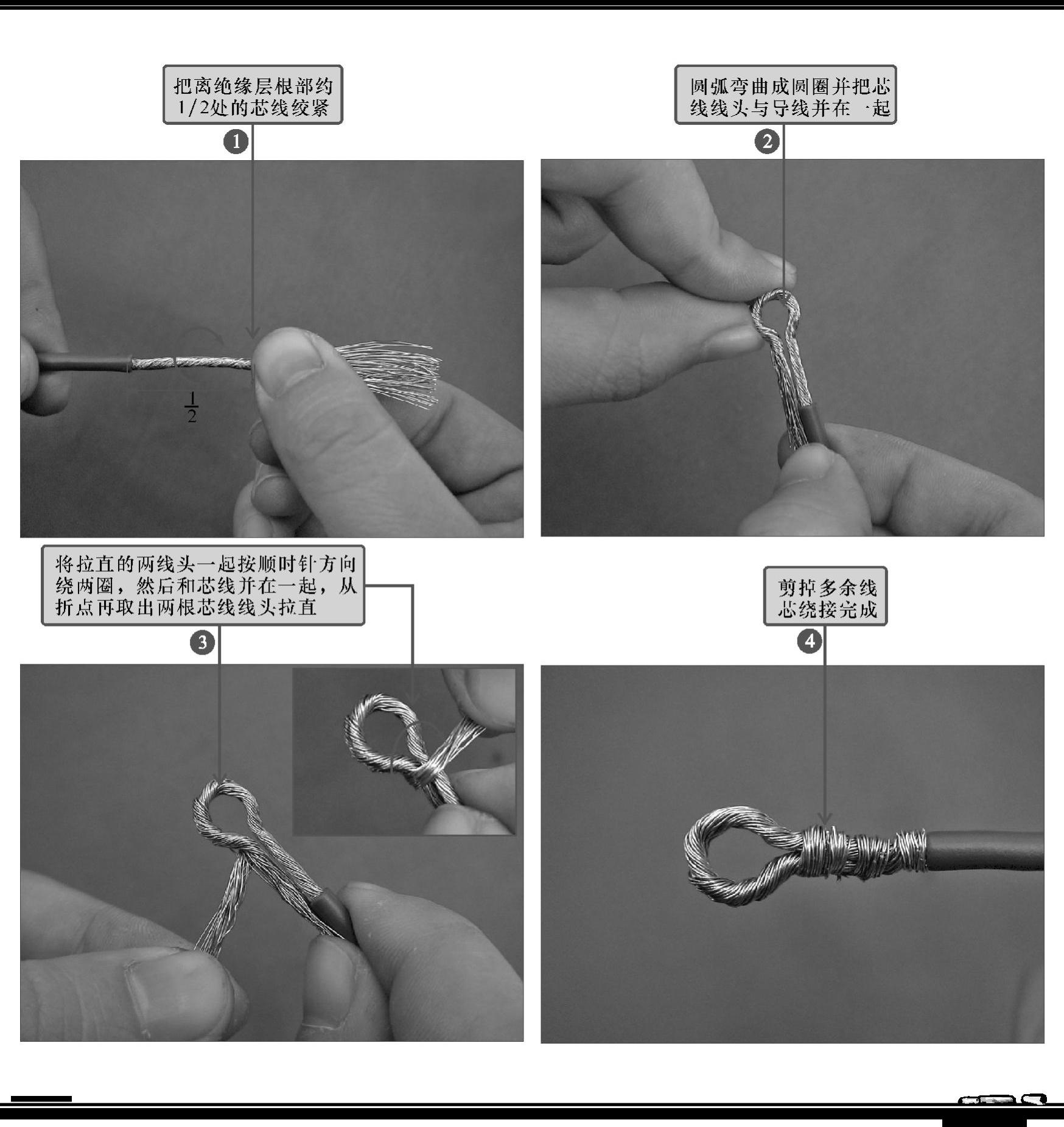

首先将导线的线芯离绝缘层根部约1/2处的芯线绞紧,并在1/3处向外折角,弯曲成圆弧,然后将圆弧弯曲成圆圈并把芯线线头与导线并在一起,将散着的线头取约1/3,并将线头扳直,然后按顺时针方向绕两圈,接着将余下的散线头约1/2的线芯扳直,以顺时针方向绕两圈,然后与芯线并在一起,最后取出余下的线芯也以顺时针方向绕两圈,并把多余的芯线剪掉,如图4-21所示。


图4-21 多股导线与平压式接线桩的连接
