针孔式接线桩是依靠位于针孔顶部的压紧螺钉压住线头来完成电连接的，主要用于室内线路中熔断器、刀开关及监测仪表等的连接。电流较小的接线桩有一个压紧螺钉，电流容量较大的接线桩，通常有两个压紧螺钉。连接时由于线芯的不同，其连接方法也不同。

1.单股线芯导线与针孔式接线桩的连接

单股线芯导线与针孔式接线桩进行连接时，可直接将线芯插入针孔式接线桩，然后用螺丝刀拧紧紧固螺钉，如图4-15所示。

图4-15 单股线芯导线与针孔式接线桩的直接连接

【资料】

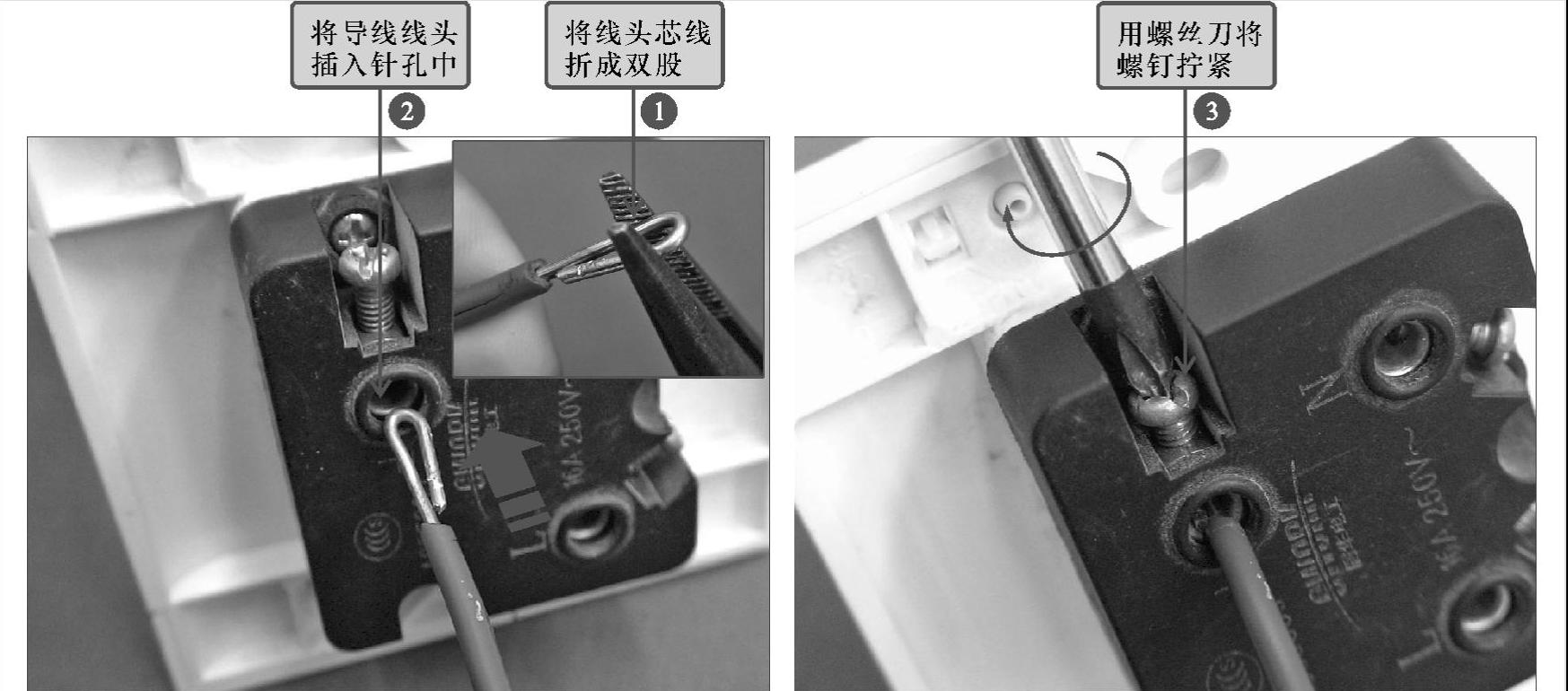

若针孔式接线桩过大或导线线芯过细，可使用尖嘴钳将线芯折成双股插入针孔式接线桩中，如图4-16所示。

图4-16 使用尖嘴钳加工过细的线芯

2.多股线芯导线与针孔式接线桩的连接(www.daowen.com)

多股芯线与针孔式接线桩连接时，必须把多股芯线按原拧紧方向进一步绞紧。由于多股芯线的载流量较大，针孔上往往有两个压紧螺钉，连接时应先拧紧第一个螺钉（靠近端部的一个），再拧紧第二个。

当针孔式接线桩与导线线芯大小相匹配时，可直接将线芯绞紧，再插入针孔式接线桩中用紧固螺钉固定，如图4-17所示。

图4-17 多股线芯导线与针孔式接线桩的连接

【资料】

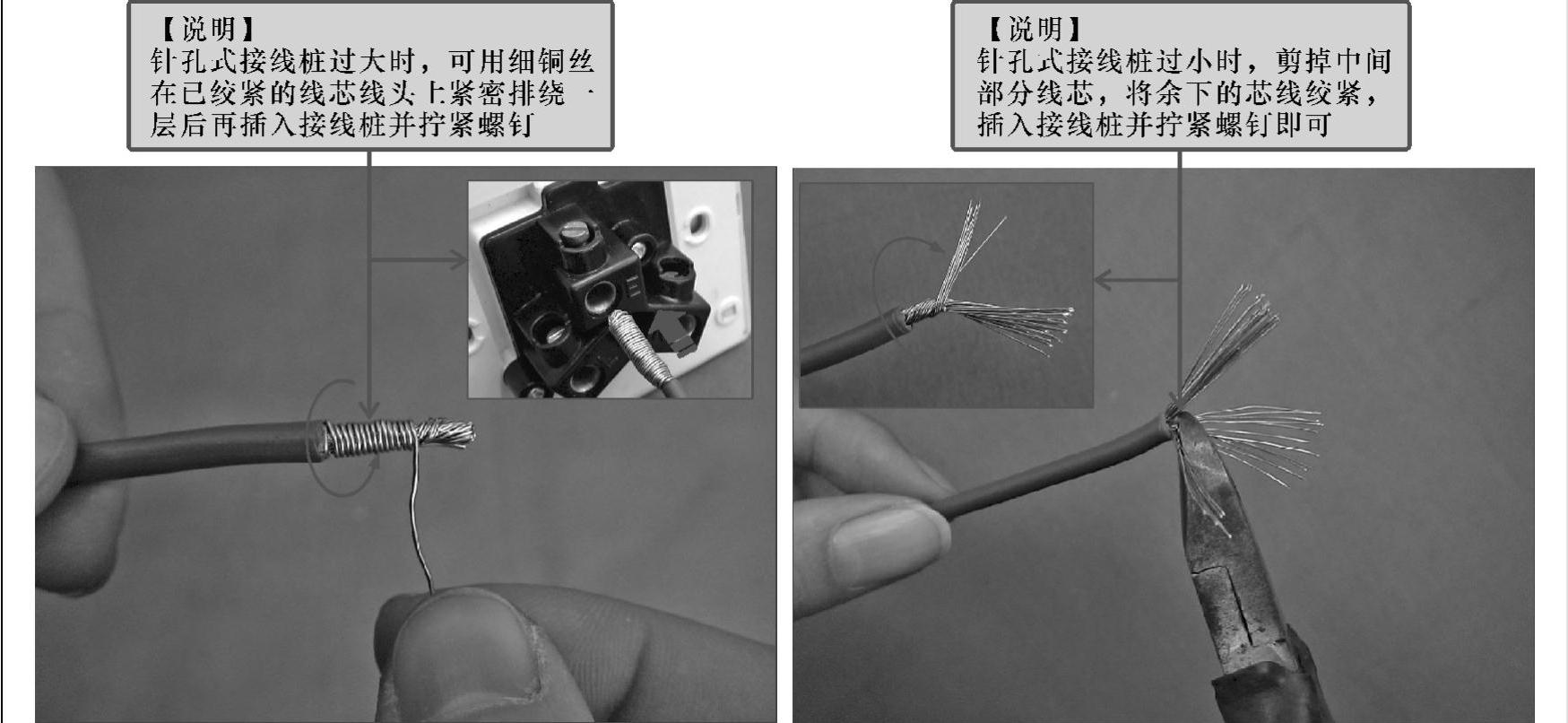

如若针孔式接线桩过大，可用一根单股芯线在已绞紧的芯线线头上紧密排绕一层后再插入接线桩并拧紧螺钉；若针孔式接线桩过小，可把多股芯线剪掉几根。一般原则为：7股芯线剪去中间一层，19股芯线剪去中间1～7根，然后绞紧后插入接线桩并拧紧螺钉，如图4-18所示。

图4-18 加工过粗或过细的线芯
