学习电工电路图的识读是进入电工领域最基本的环节。识图前，需要首先了解电工电路识图的一些基本要求和原则，在此基础上掌握好识图的基本方法，这样可有效提高识图的技能水平和准确性。

学习识图，需要首先掌握一定的方式方法，学习和参照别人的一些经验，并在此基础上指导我们找到一些规律，这是快速掌握识图技能的一条“捷径”。下面介绍几种基本的快速识读电路图的方法和技巧。

1.结合电气文字符号、图形符号等进行识图

电工电路主要是利用各种电气图形符号来表示其结构和工作原理的。因此，结合电气图形符号进行识图，可快速了解和确定电路中包含的物理部件。

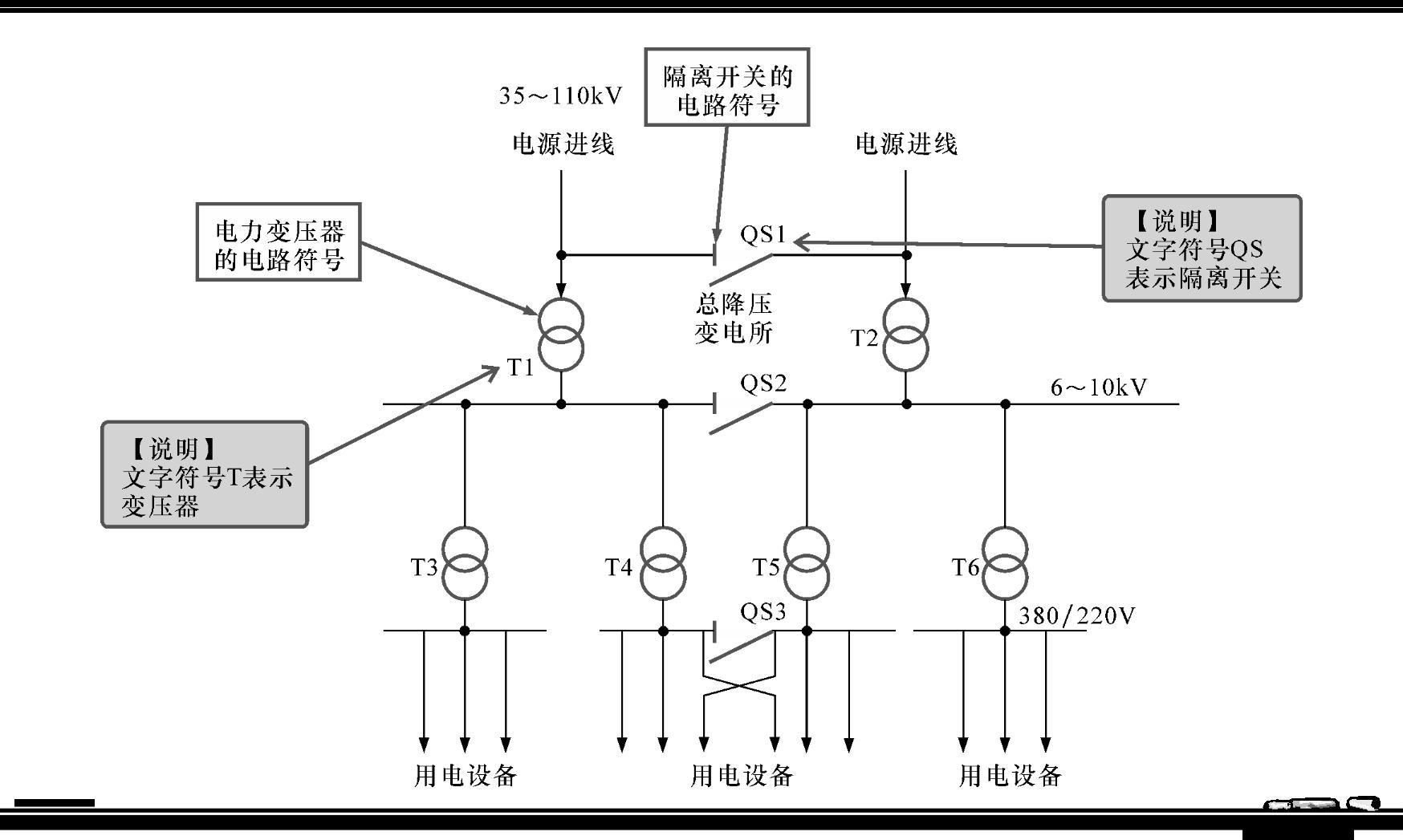

例如，图2-22为某车间的供配电线路图。由图2-22可知，该图看起来除了线、圆圈外只有简单的文字标识，而当我们了解了“”符号表示变压器，“”符号表示隔离开关时，在对该电气图进行识读就容易多了。

图2-22 某车间的供配电线路电气图

【资料】

结合图形符号和文字标识可知．上图的识图过程为：电源进线为35～110kV,经总降压变电所输出6～10kV高压，

6～10kV高压再由车间变电所降压为380/220V后为各用电设备供电。

图中的隔离开关QS1、QS2、QS3分别起到接通电路的作用。(www.daowen.com)

若电源进线中，左侧电路故障，那么此时，操作QS1使其闭合后，可由右侧的电源进线为后级的电力变压器T1等线路供电．保证线路安全运行。

2.结合电工、电子技术的基础知识识图

在电工领域中，如输变配电、照明、电子电路、仪器仪表和家电产品等，所有电路等方面的知识都是建立在电工、电子技术基础之上的，所以要想看懂电气图，必须具备一定的电工、电子技术方面的基础知识。

3.注意总结和掌握各种电工电路，并在此基础上灵活扩展

电工电路图是电气图中最基本也是最常见的电路，这种电路图的特点是即可以单独的应用，也可以应用于其他电路中作为关键点扩展后使用。许多电气图都是由很多的基础电路结合而成的。

例如，电动机的起动、制动、正反转、过载保护电路等；供配电系统中电气主接线常用的单母线主接线等均为基础电路。在读图过程中，应抓准基础电路，注意总结并完全掌握这些基础电路的机理。

4.结合电气或电子元件的结构和工作原理识图

各种电工电路图都是由各种电气元件或电子元器件和配线等组成的，只有了解各种元器件的结构、工作原理、性能以及相互之间的控制关系，才能帮助电工技术人员尽快读懂电路图。

5.对照学习识图

作为初学者，很难直接对一张没有任何文字解说的电路图进行识读。因此可以先参照一些技术资料或书刊等，找到一些与我们所要识读电路图相近或相似的图纸，先根据这些带有详细解说的图纸，跟随解说一步步地分析和理解该电路图的含义和原理，然后再对照我们手头的图纸，进行分析、比较找到不同点和相同点，把相同点弄清楚，再针对性的突破不同点，或再参照其他与该不同点相似的图纸，最后把遗留问题一一解决，完成了对该图的识读。
