元器件的并联方式是指将两个或两个以上的电子元器件按首首和尾尾方式连接起来，这样的电路称为并联电路。

并联方式的电路在其结构上的最大特点就是元器件之间采用并行的方式进行连接，图2-17所示为几种常见的电子元器件并联构成的电路。

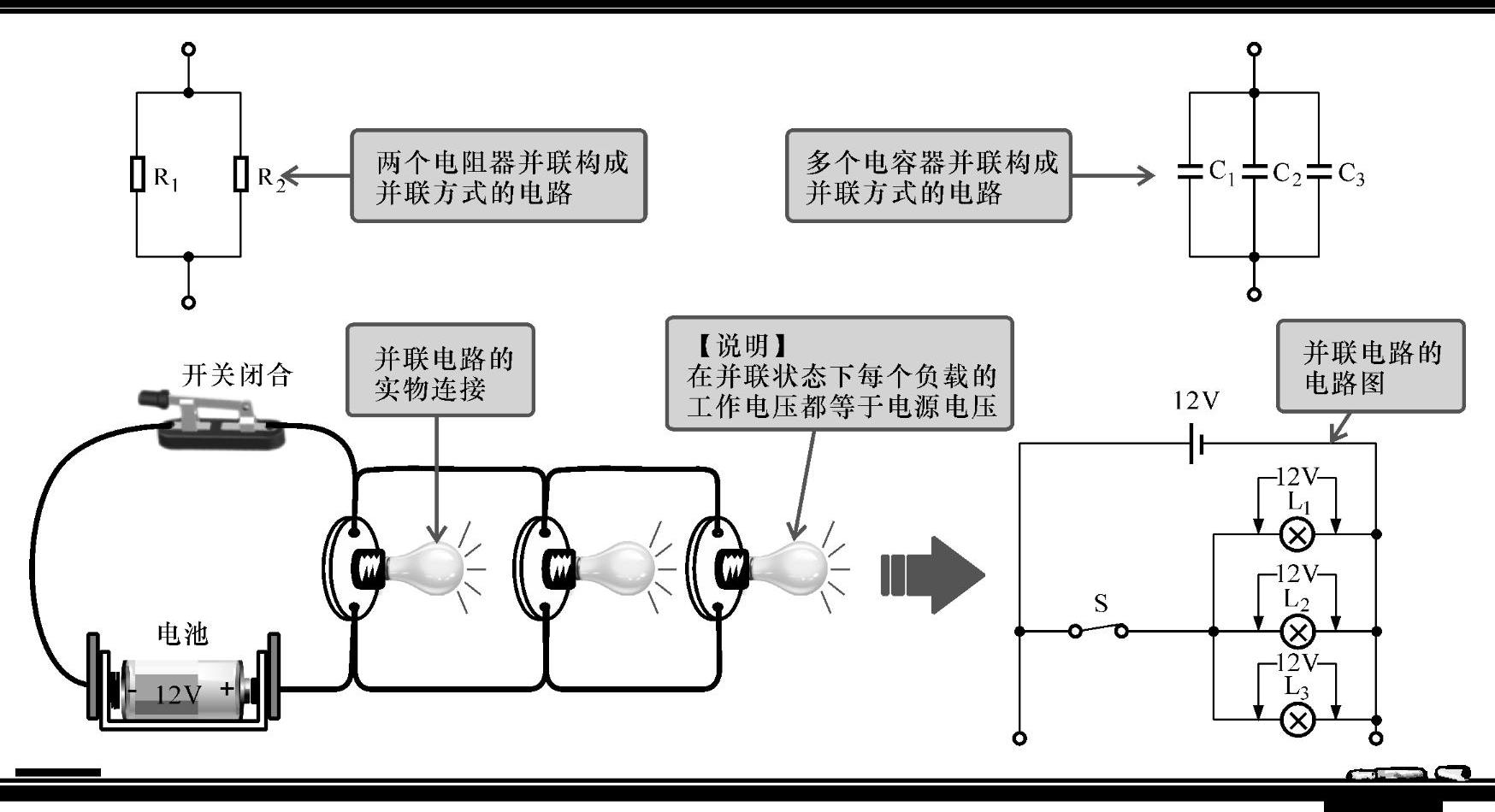

图2-17 几种常见的电子器件并联构成的电路

并联电路中每个设备的电压都相同，然而，每个设备处流过的电流由于它们的电阻不同而不同，它们的电流值和它们的电阻值成反比，即设备的电阻值越大，流经设备的电流越小。因此在并联电路中有

U_总=U₁=U₂=…=U_n

I_总=I₁+I₂+…+I_n

提问

在实际操作过程中，将两盏照明灯采用并联的连接方式，但当其中一盏灯损坏后，为什么另一盏灯也能正常点亮呢？并联电路与串联电路有什么不同呢？(www.daowen.com)

回答

在并联电路中，每个负载相对其他负载都是独立的，即有多少个负载就有多少条电流通路。由于是两盏灯进行并联，因此就有两条电流通路，当其中一个灯泡坏掉了，该条电流通路不能工作，而另一条电流通路是独立的，并不会受到影响，因此另一个灯泡仍然能正常工作，如图2-18所示。

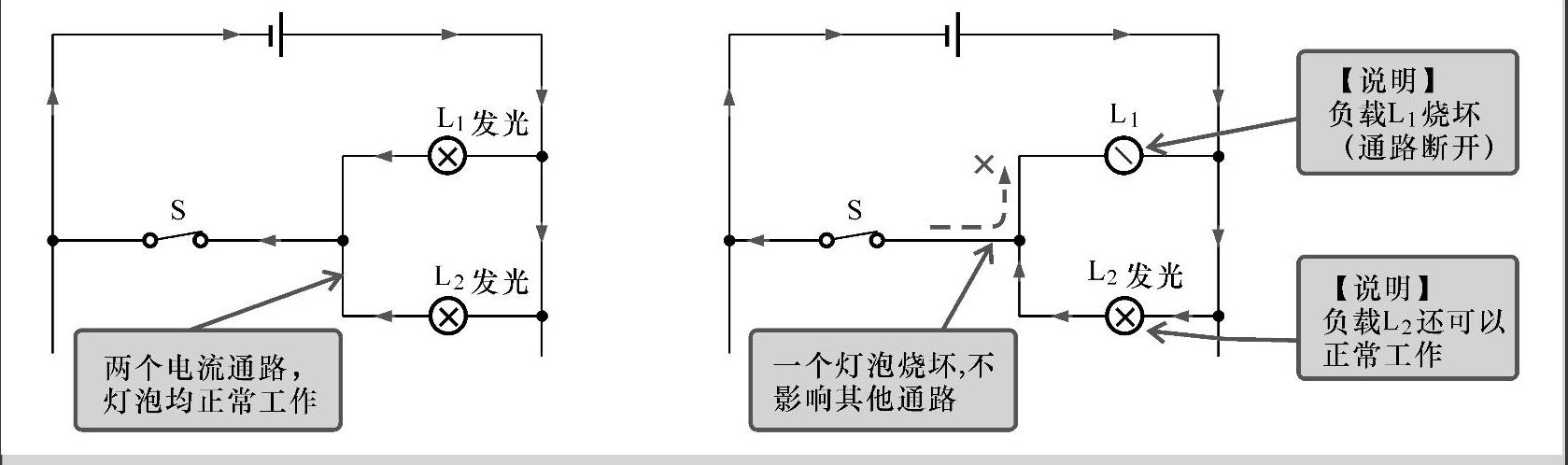

图2-18 两个灯泡的电流通路并联

【资料】

并联方式的电路在实际中应用较为广泛，如家用电器及电灯等的连接常采用并联的连接方式，如图2-19所示。家庭电压为220V，因此每个家用电器及电灯的额定电压都必须是220V。

图2-19 家用电器设备的并联连接
