认识常用电气部件的符号和标识

电气部件通常是电工电路图中的保护、控制器件,通常有低压开关、低压断路器、接触器、电器等,不同的电气部件在电路图中的符号以及标识也有所不同,下面,我们分别对这些常用电子元器件的符号和标识进行认识。

1.低压开关的电路符号和标识

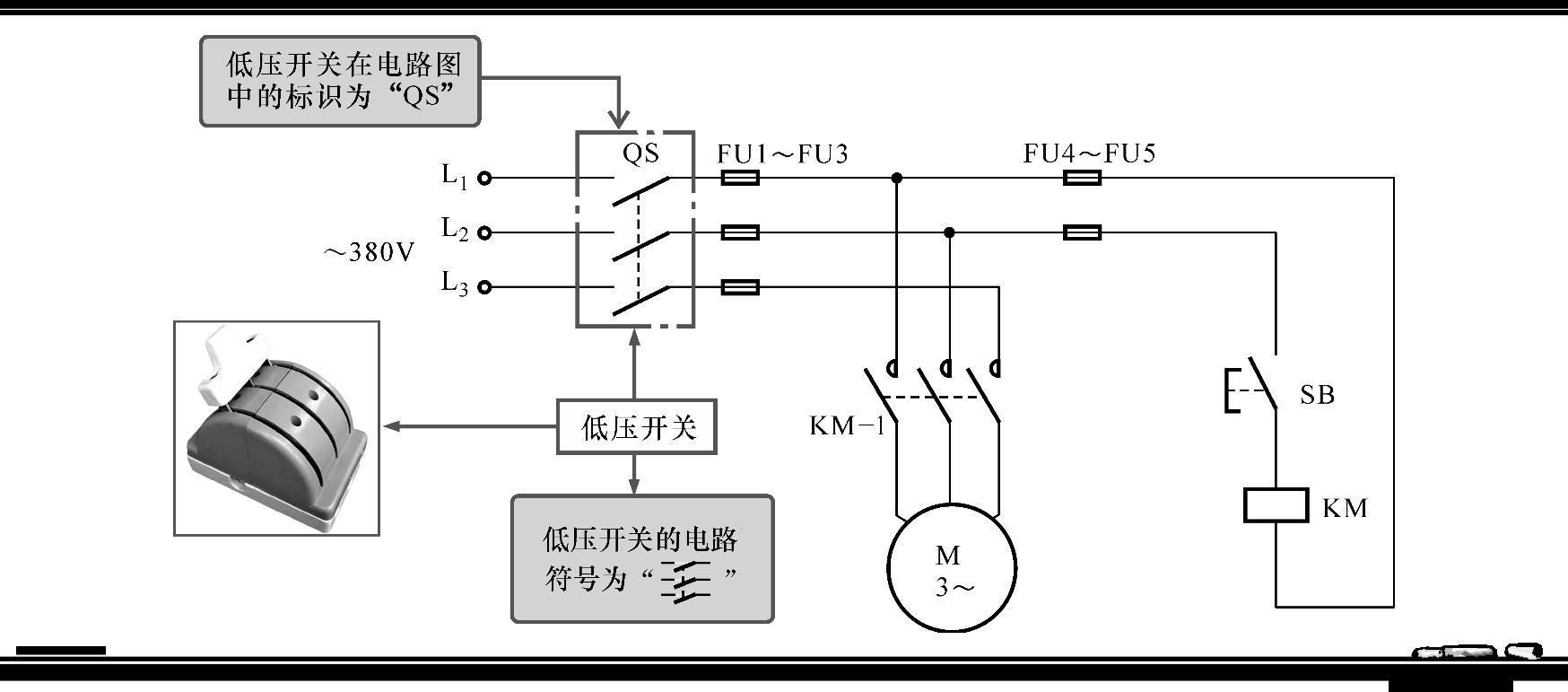

低压开关主要作隔离、转换及接通和分断电路用,多数用作机床电路的电源开关和局部照明电路的控制开关,有时也可用来直接控制小容量电动机的起动、停止和正、反转。在电路中,低压开关的电路符号通常为“978-7-111-45111-2-Chapter02-22.jpg”,一般使用字母“QS”作为文字标识,如图2-12所示。


图2-12 低压开关在电路图中符号和标识

2.低压断路器的电路符号和标识

低压断路器又称自动空气开关或自动开关,它是一种既可以通过手动控制,也可自动控制的低压开关,主要用于接通或切断供电线路;这种开关具有过载、短路或欠电压保护的功能,常用于不频繁接通和切断电路中。低压断路器在电工电路图中的电路符号为“978-7-111-45111-2-Chapter02-24.jpg”,通常用字母“QF”作为标识,如图2-13所示。


图2-13 低压断路器在电路图中的符号和标识(www.daowen.com)

3.接触器的电路符号和标识

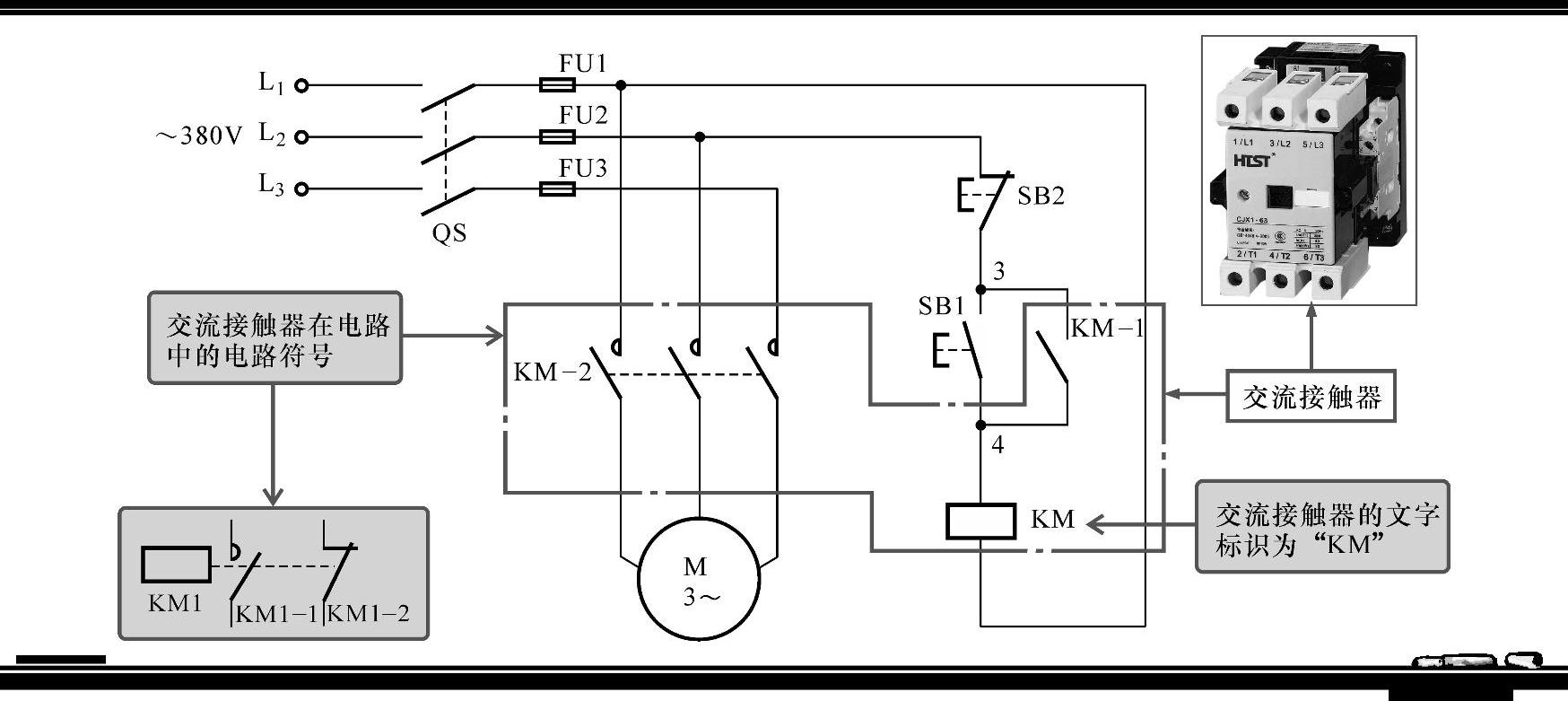

接触器也称电磁开关,是指通过电磁机构动作,频繁地接通和断开主电路的远距离操纵装置,主要用于控制电动机、电热设备、电焊机等,是电力拖动系统中使用最广泛的电气元件之一。在电工电路图中,接触器的电路符号通常为“978-7-111-45111-2-Chapter02-26.jpg”,使用字母“KM”作为标识,如图2-14所示。


图2-14 接触器在电工电路图中的符号和标识

4.继电器的电路符号和标识

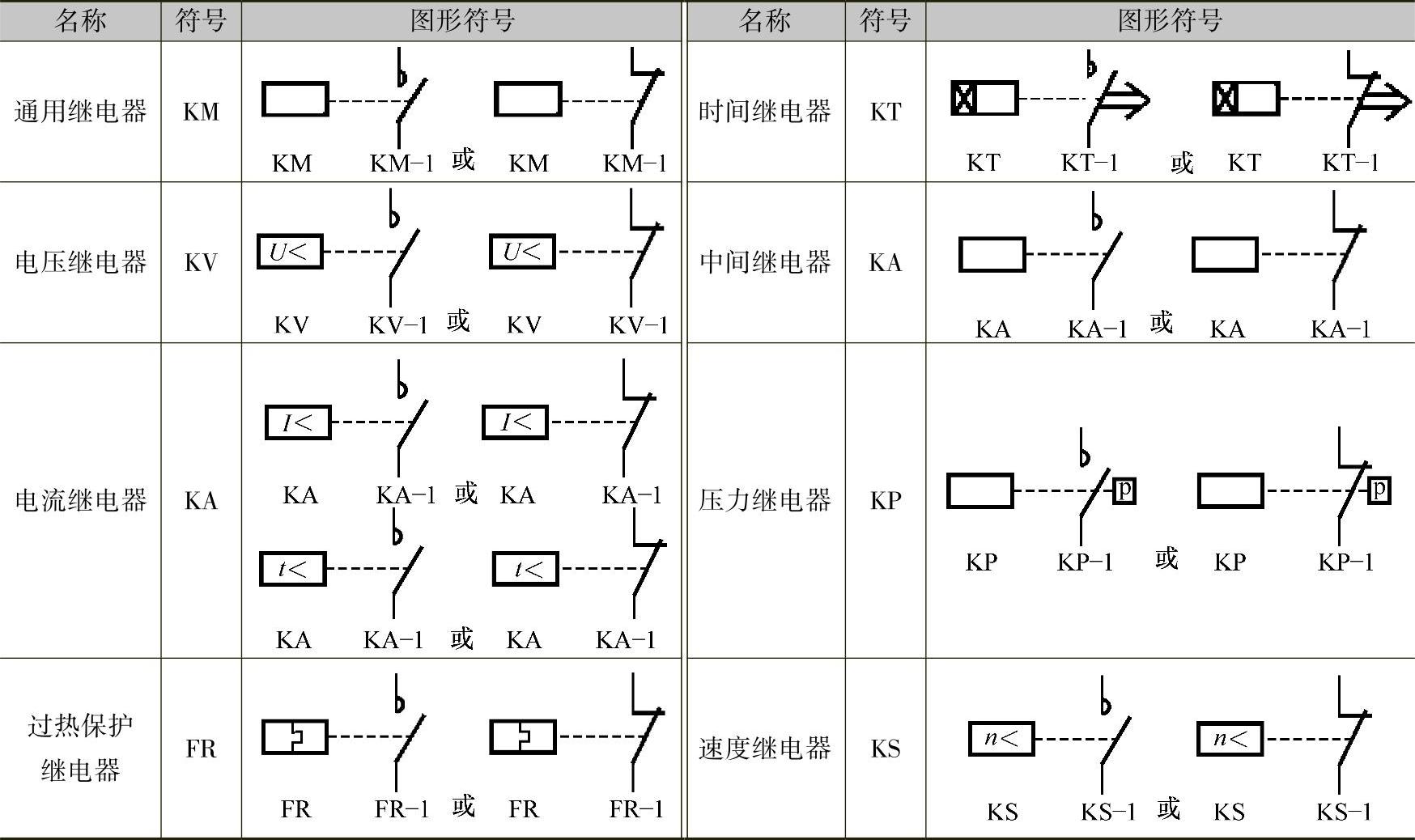

继电器是一种根据外界输入量来控制电路“接通”或“断开”的自动电器。不同类型的继电器在电工电路图中的符号表现形式也有所不同,常见的继电器的基本符号见表2-7所示。

表2-7 常见继电器的基本符号
