半导体器件主要包括二极管、三极管（晶体管）、晶闸管以及集成电路等，不同半导体器件在电路图中的符号以及标识也有所不同。下面，我们分别对这些常用电子元件的符号和标识进行认识。

1.二极管的电路符号和标识

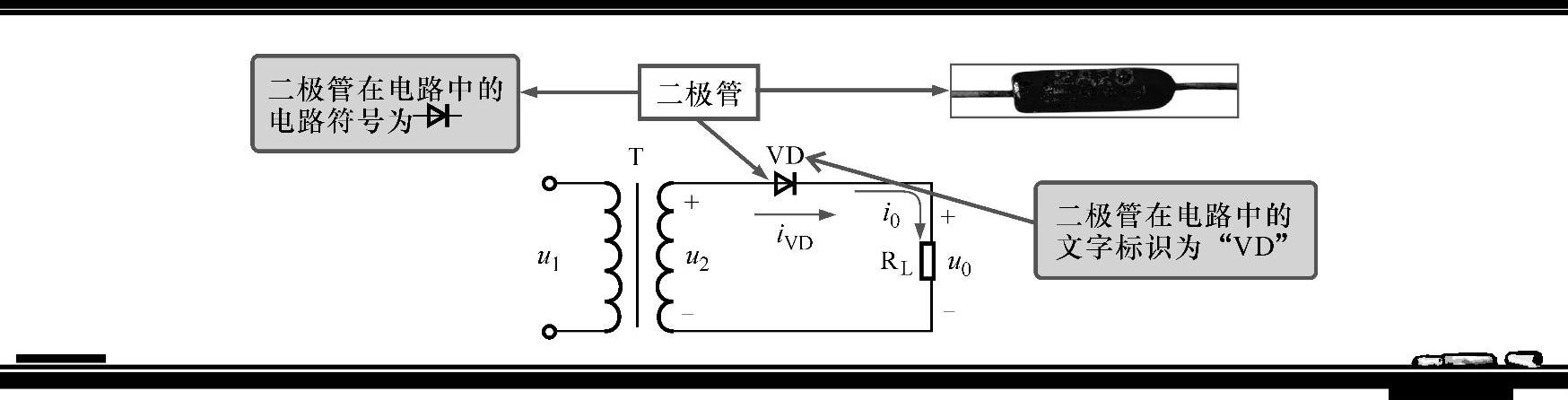

在电路图中，二极管的电路符号为“”，字符标识为“VD”，如图2-8所示。在电路中，二极管最重要的特性就是单方向导电性，即在电路中，电流只能从二极管的正极流入，负极流出。

图2-8 二极管在电路图中的符号和标识

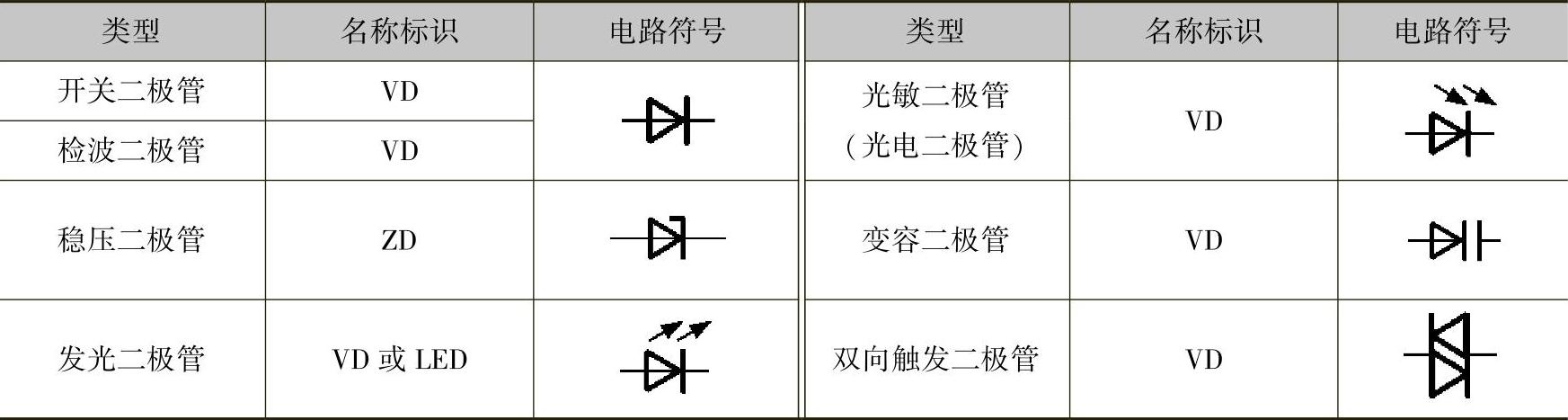

二极管种类有很多，根据实际功能的不同，常见的二极管主要有整流二极管、稳压二极管、检波二极管、发光二极管、光敏二极管、开关二极管、变容二极管、快恢复二极管、双向触发二极管等，它们的电路符号以及文字标识如表2-3所列。

表2-3 常用晶体二极管的电路符号和名称标识对照表

2.三极管的电路符号和标识

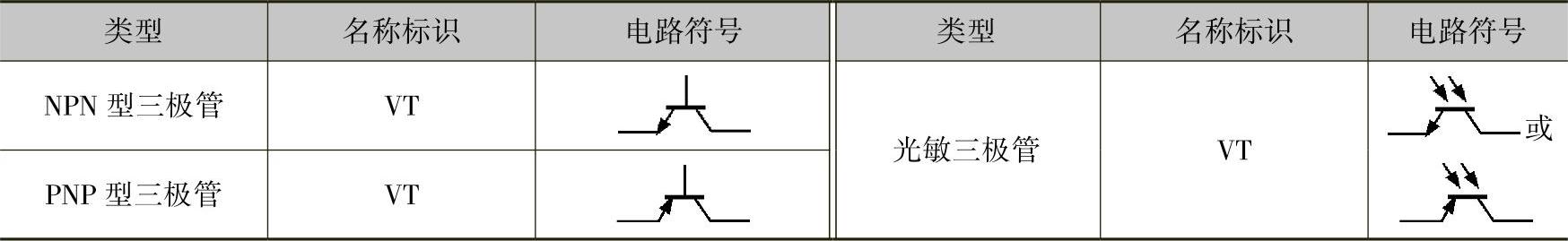

在电路图中，三极管通常用“VT”作为文字标识；不同类型的三极管其电路符号略有差异，在进行识读时，可根据表2-4所列的常用三极管的电路符号作为参考。

表2-4 常用三极管的电路符号和名称标识对照表

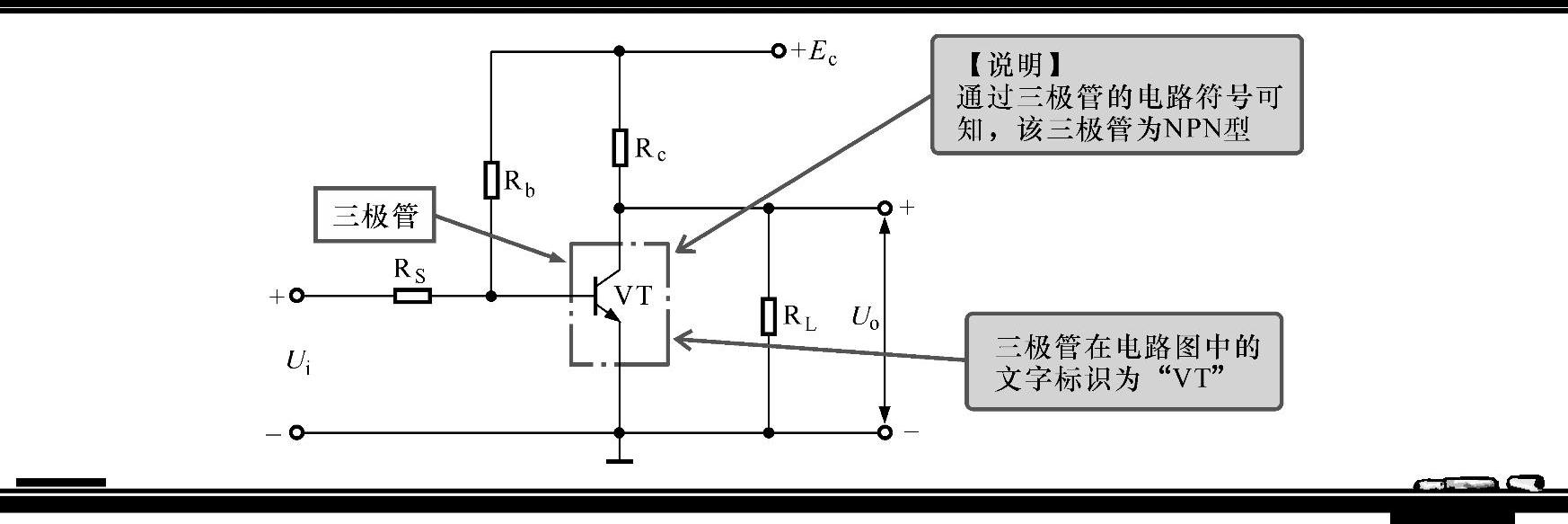

图2-9所示为三极管在实际电路中的应用，可通过电路符号和文字标识，找到三极管并确定该三极管的类型。

图2-9 三极管在实际电路中的应用(www.daowen.com)

3.晶闸管的电路符号和标识

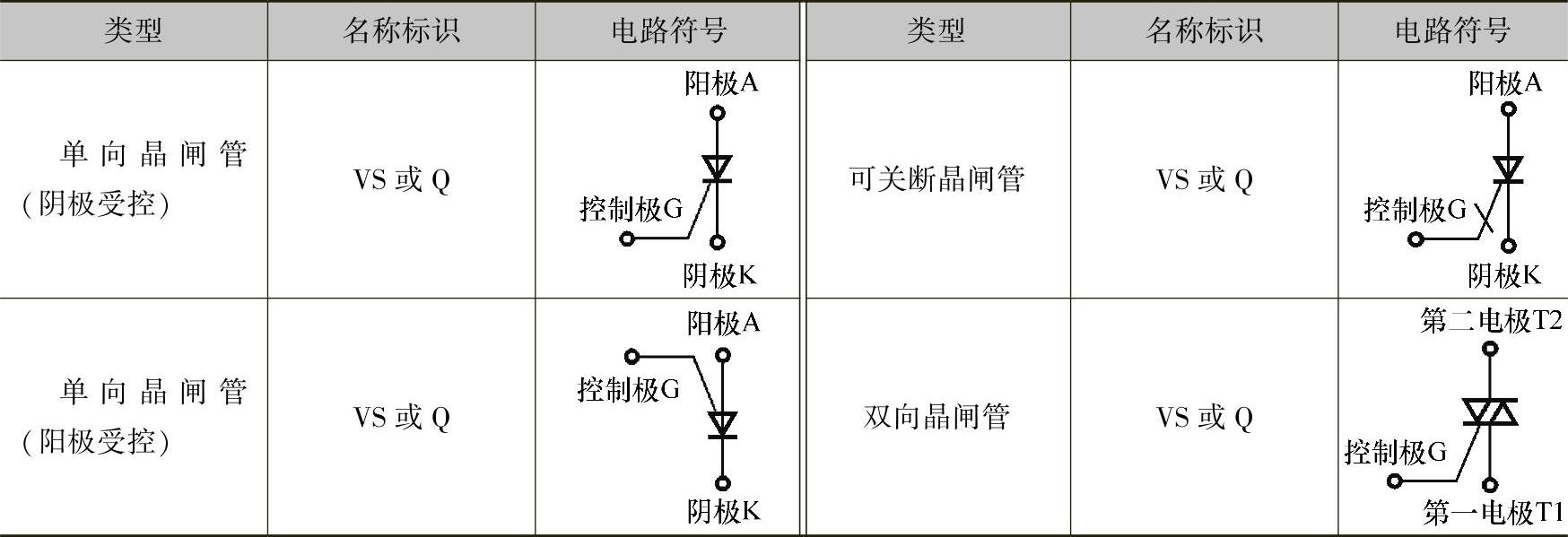

晶闸管又称可控硅，也是一种半导体器件，在电工电路图中，晶闸管通常用字符“VS”表示，常用的晶闸管有单向晶闸管、双向晶闸管和可关断晶闸管等种类，不同类型的晶闸管在电路图中的电路符号也有所不同，见表2-5所示。我们可以通过晶闸管的文字标识找到晶闸管，通过电路符号，确定晶闸管的类型。

表2-5 常用晶闸管的电路符号和名称标识对照表

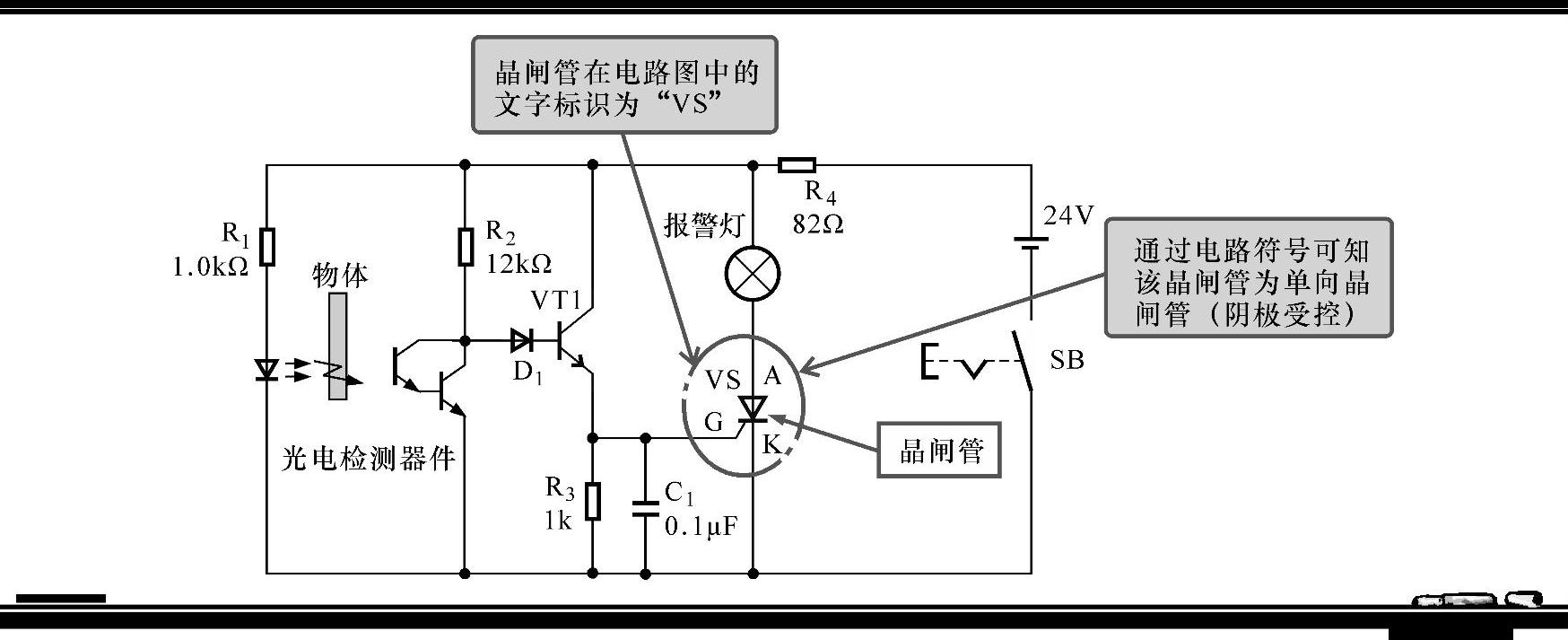

图2-10所示为晶闸管在电路中的实际应用，可通过电路符号和文字标识，找到晶闸管并确定该晶闸管的类型。

图2-10 晶闸管在电路中的实际应用

4.集成电路的电路符号和标识

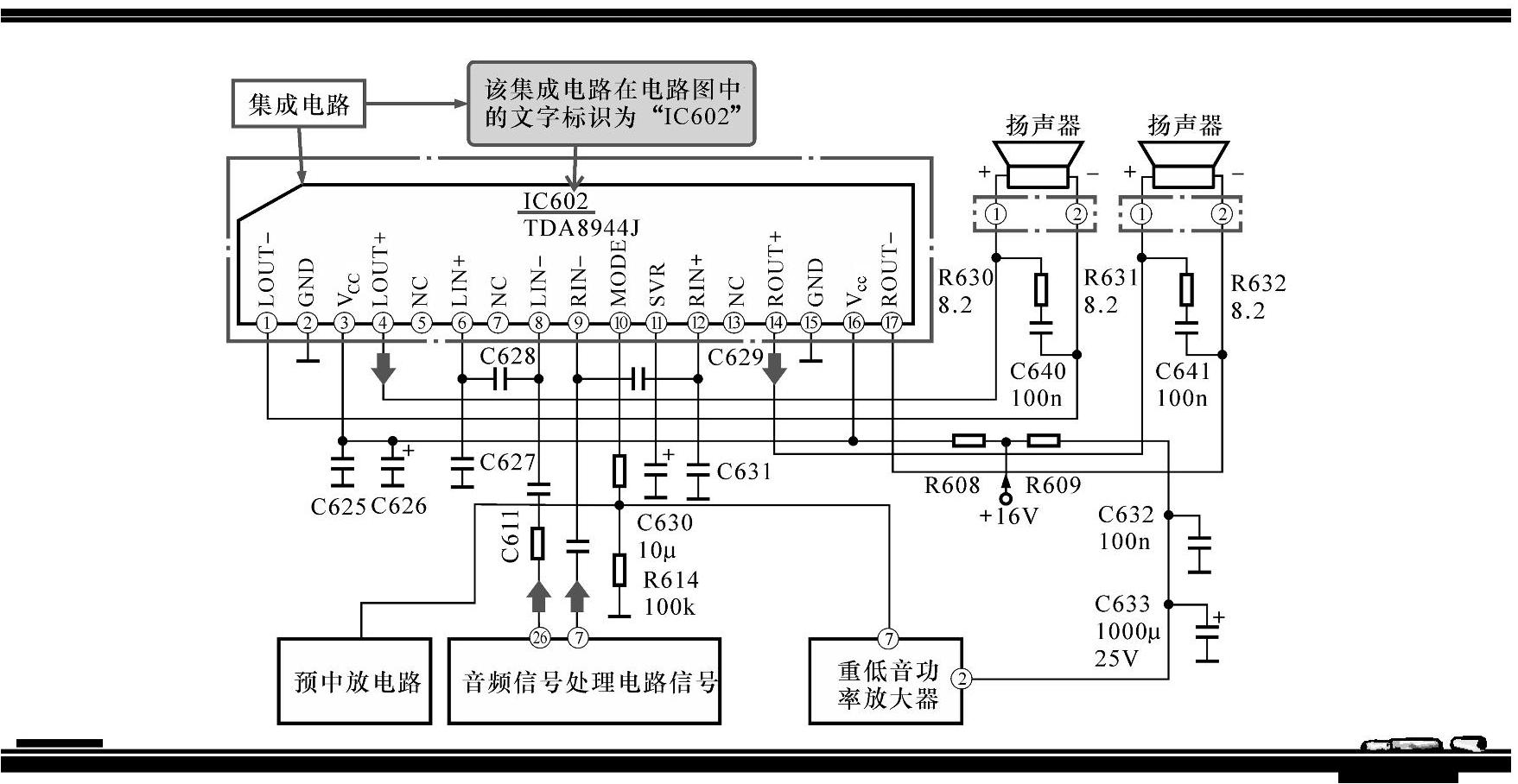

集成电路与其他电子元件的符号标识不同，集成电路在电路中用“IC”“N”或“U”等标识。如图2-11所示，可以通过电路图上集成电路的型号标识和引脚标识，了解集成电路各个引脚的功能。

图2-11 集成电路在电路中的实际应用

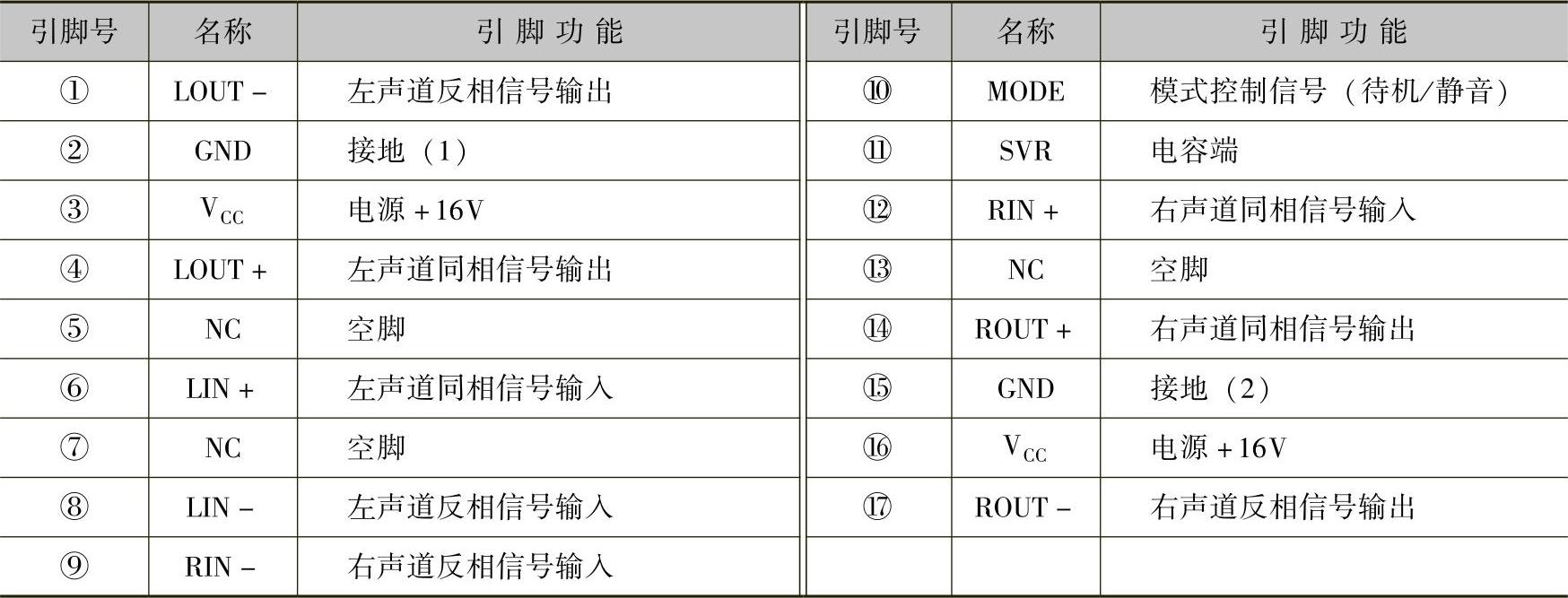

通过电路图上的标识可知，该集成电路的标识为IC602、其型号为TDA8944J，引脚数为17个，通过其引脚功能和外围电路可知，该集成电路为音频功率放大器。若需要进一步对集成电路的各引脚功能进行了解，可通过集成电路手册进行查询，该集成电路的各引脚功能见表2-6所示。

表2-6 音频功率放大器TDA8944J引脚功能
