认识常用电子元件的符号和标识

电子元件是电工电路图中最基础、最常见的一种部件,不同的电子元件在电路图中的符号以及标识也有所不同,下面,我们分别对这些常用电子元件的符号和标识进行认识。

1.电阻器的电路符号和标识

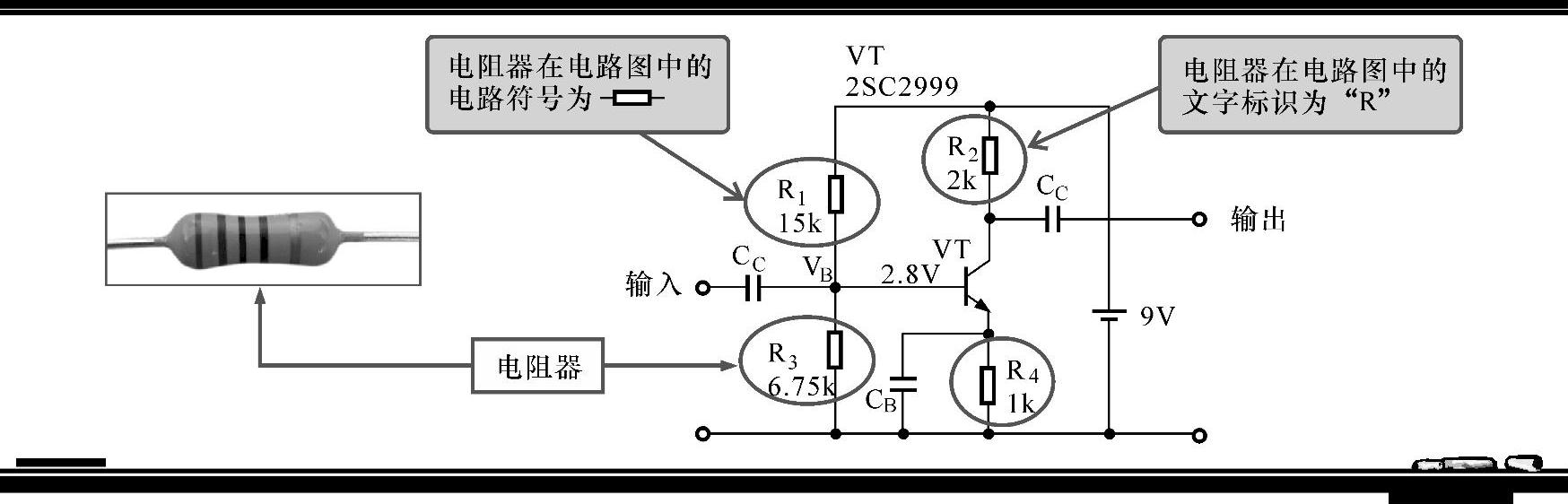

电阻器在电路中的图形符号为是“978-7-111-45111-2-Chapter02-1.jpg”,如图2-1所示,通常用字母“R”作为电阻器在电路图中的标识(即文字符号)。

电阻器是一种限制电流的元件,通常简称为电阻,电阻器主要是使用具有一定阻值的材料构成,两端的引脚用来与电路板进行焊接。


图2-1 电阻器在电路中的符号和标识

电阻器的类型较多,不同类型的电阻器在电路图中的符号也有所不同,如表2-1所示。

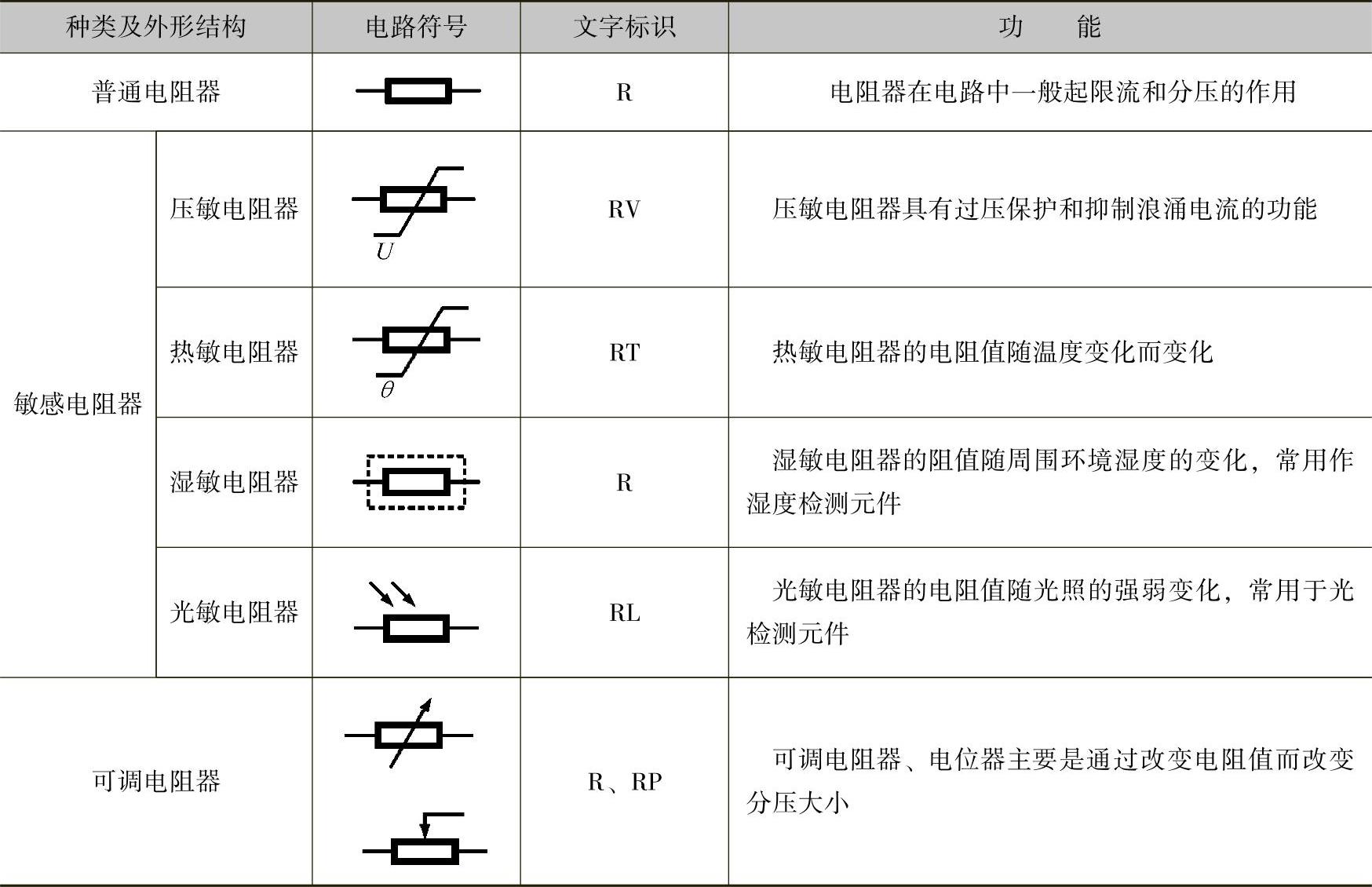

表2-1 电阻器的电路符号及其功能


【注意】

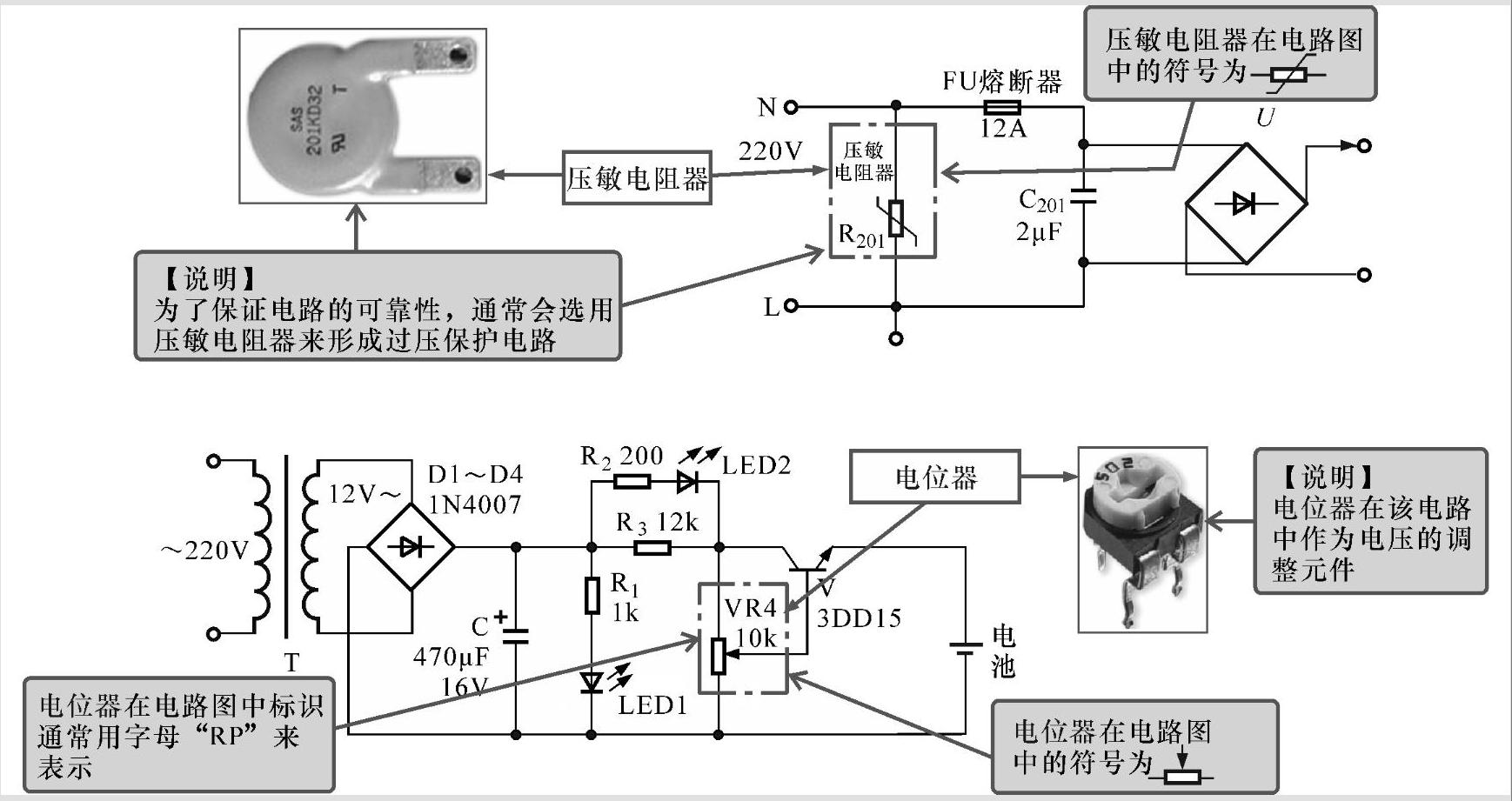

不同类型的电阻器,在电路图中的符号也略有不同,例如压敏电阻器、可调电阻器、电位器等,如图2-2所示。


图2-2 不同类型电阻器在电路图中的符号

【资料】

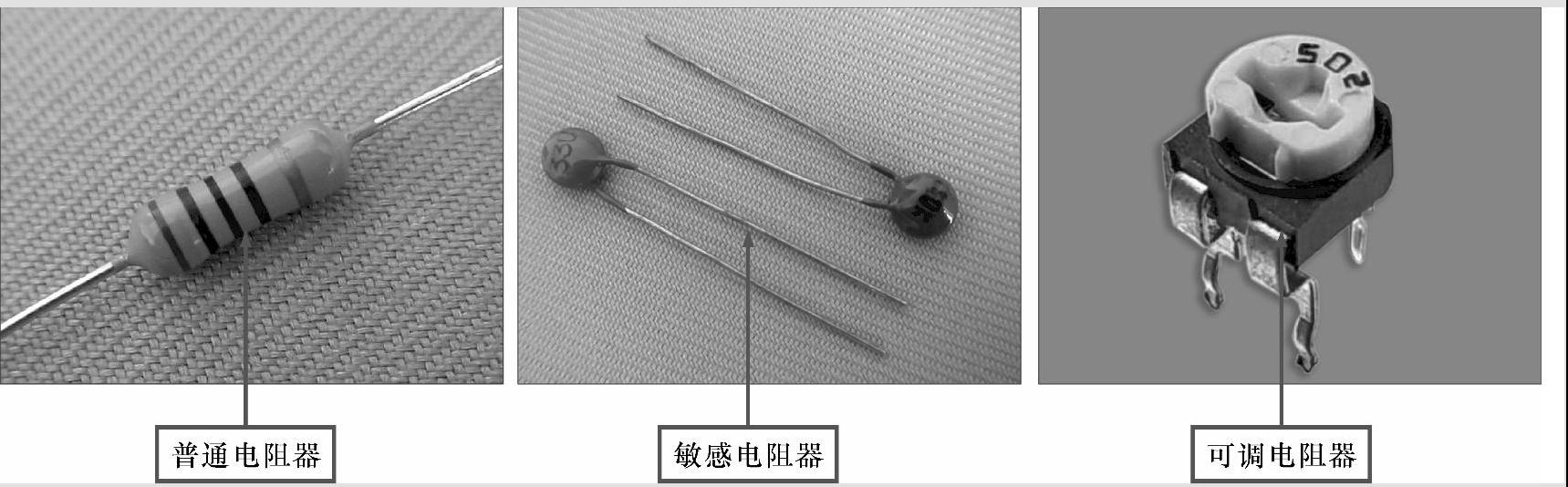

电阻器的种类较多,常见的有普通电阻器、敏感电阻器和可调电阻器等,如图2-3所示。


图2-3 不同电阻器的实物外形

2.电容器的电路符号和标识

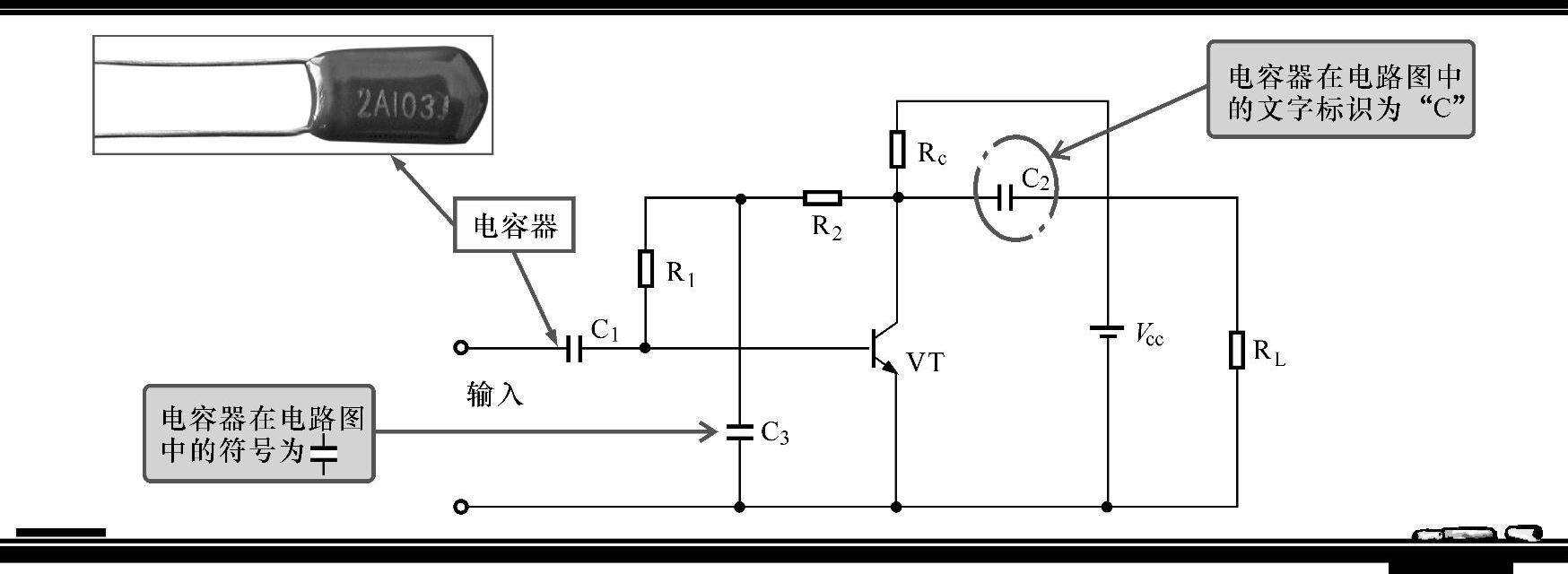

电容器在电路图中也较为常见,该元件的电路符号为“978-7-111-45111-2-Chapter02-6.jpg”,通常使用字母“C”表示,如图2-4所示。(www.daowen.com)

电容器是一种可储存电能的元件(储能元件),它的结构非常简单,主要是由两个互相靠近的导体中间夹一层不导电的绝缘介质构成的。


图2-4 电容器在电路中的符号和标识

在实际电路的应用中电容器的种类很多,不同类型的电容器在电路中和符号也略有不同,具体如表2-2所示。

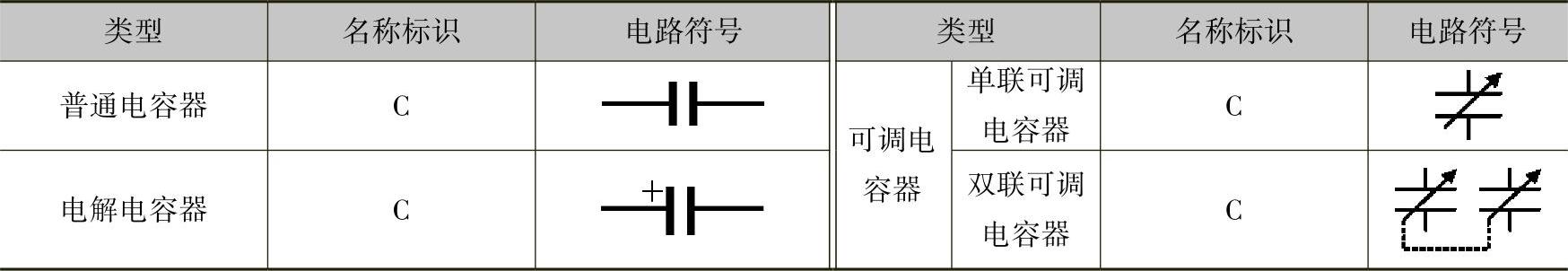

表2-2 常用电容器的电路符号和名称标识对照表


【资料】

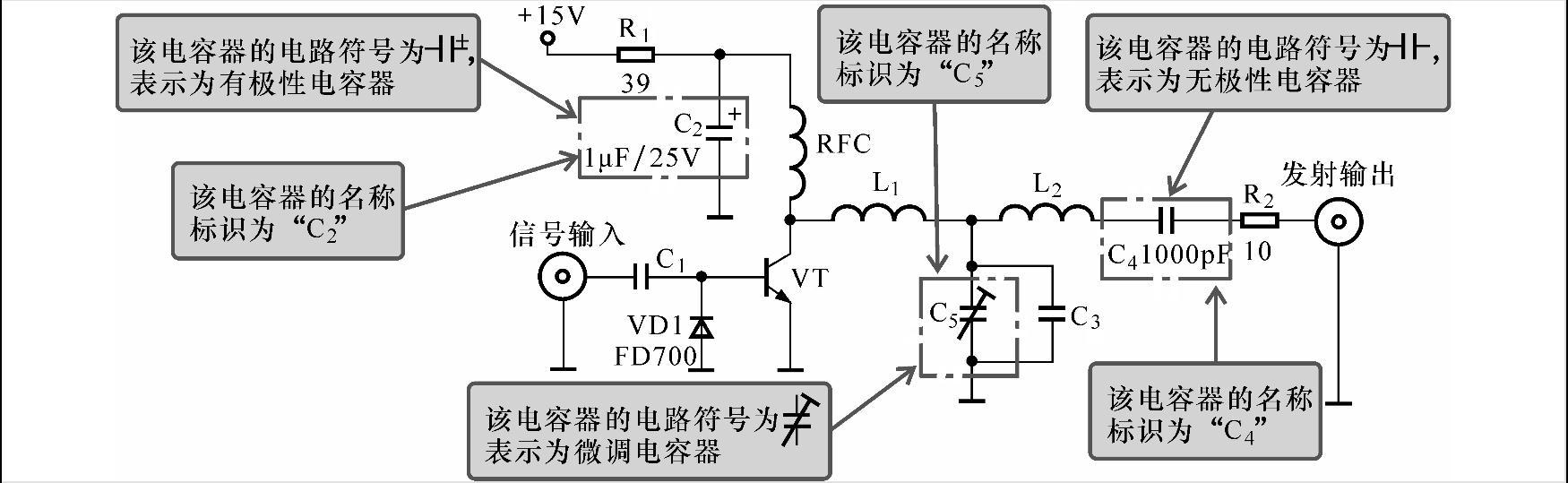

图2-5所示为不同类型电容器在电路中的具体使用,在对这些电容器进行识别时,主要是通过不同的电路符号进行识读。


图2-5 不同类型电容器在电路中的使用

3.电感器的电路符号和标识

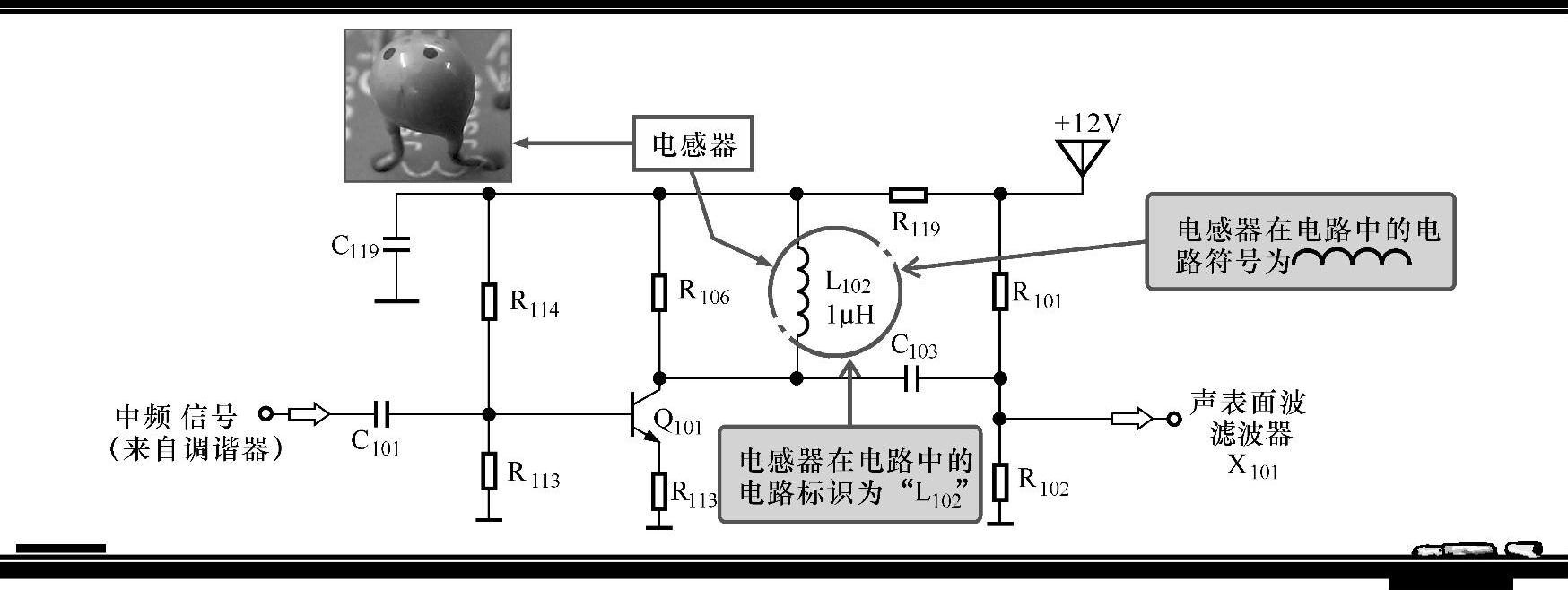

电感器是一种储能元件,其电路符号为“978-7-111-45111-2-Chapter02-10.jpg”,用字母“L”表示,如图2-6所示。这种元件可以把电能转换成磁能并储存起来。在电路中,当电流流过导体时,会产生电磁场,电磁场的大小与电流的大小成正比。


图2-6 电感器在电路中的符号和标识

【注意】

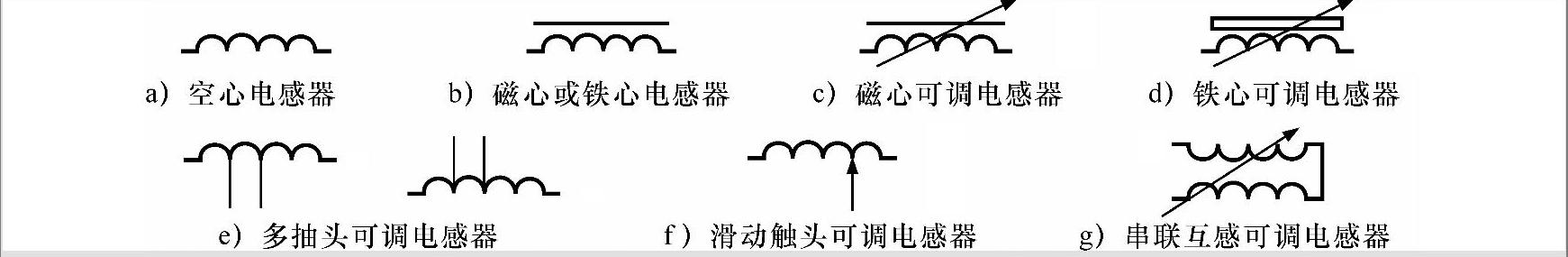

在实际应用中,电感器的种类较多,若要仔细识别其类型较为困难,此时可通过电感器的电路符号.大致判断出该电感器的类型,图2-7所示为电路图中常见的电感器的电路符号。


图2-7 各类电感器的电路符号
