温度控制器是用来对电冰箱箱室内的制冷温度进行调节控制的器件，一般安装在电冰箱的冷藏室内。图8-2所示为温度控制器的实物外形。从图中可以看出，温度控制器由调节装置（温度控制器主体）、调节旋钮、感温管和感温头等构成。

图8-2 温度控制器的实物外形

图8-3为典型温度控制器的内部结构图，从图中可以了解温度控制器内部的基本构造。

图8-3 典型温度控制器的内部结构

用户通过调节旋钮设定好制冷温度后，内部触点闭合，压缩机开始工作使电冰箱制冷。温度控制器通过感温头时刻感知箱体内的温度，当室内达到设定温度时，感温管内的感温剂使温度控制器内部机械部件动作，触点断开，压缩机便停止工作，如图8-4所示。

【知道更多】(www.daowen.com)

除了这种普通的温度控制器外，有些电冰箱还采用半自动化霜温度控制器和感温风门温度控制器，如图8-5所示。半自动化霜温度控制器可以像普通型温度控制器那样对箱内温度进行调节和控制，当电冰箱蒸发器表面霜层过厚时还可自动进行化霜。

而感温风门温度控制器主要应用于双门间冷式无霜电冰箱中，这种电冰箱是利用强制循环的冷空气分别对冷藏室和冷冻室进行冷却的，感温风门温度控制器根据温度控制风门的自动开启和关闭，从而实现控制冷冻室和冷藏室的温度，最终达到对压缩机的控制。

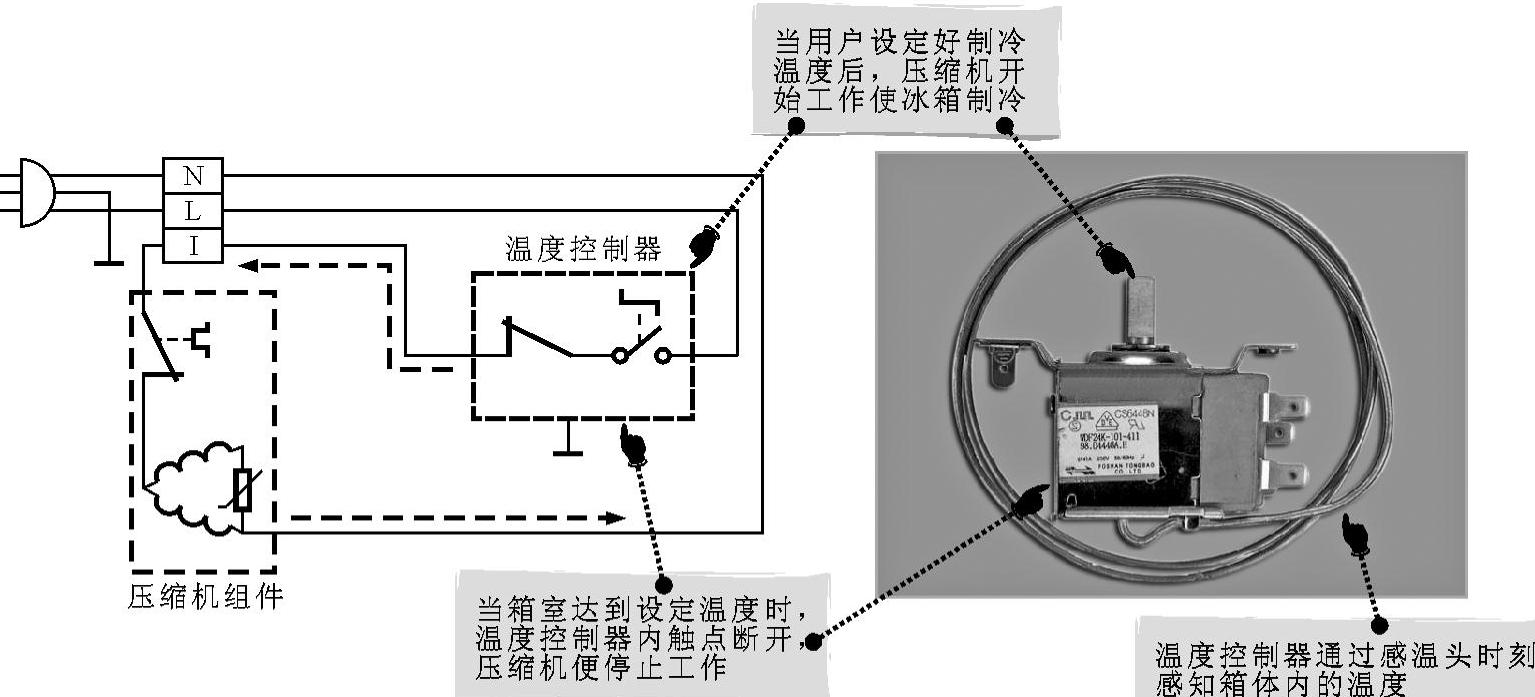

图8-4 温度控制器的工作原理

图8-5 其他种类的温度控制器
