冷凝器是电冰箱的散热部件，通常位于电冰箱的背部，根据冷凝器的设计方式不同，冷凝器可分为外露式和内藏式两种，如图7-1所示。

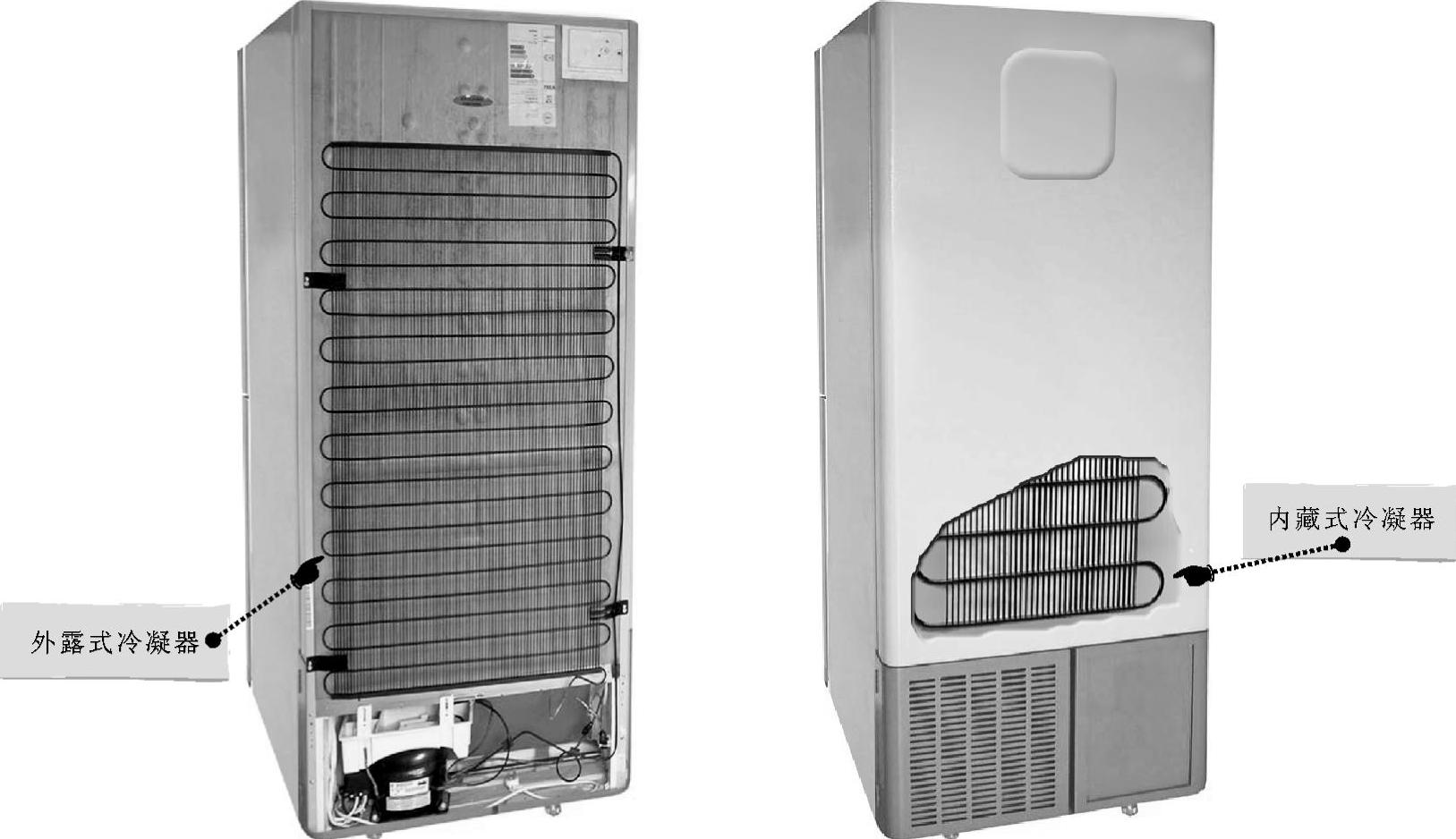

图7-1 电冰箱中不同冷凝器的安装位置

1.外露式冷凝器

外露式冷凝器直接固定在电冰箱背部，通过连接管路与电冰箱的制冷管路连接。外露式冷凝器根据散热方式不同可分为钢丝盘管式冷凝器和百叶窗式冷凝器。

（1）钢丝盘管式冷凝器

钢丝盘管式冷凝器又称丝管式冷凝器，其蛇形盘管由表面镀铜的薄钢板卷焊而成，在盘管两侧均匀地焊上直径为1.5～2mm的钢丝，利用钢丝散热，如图7-2所示。这种冷凝器体积小，重量轻，散热效果好，便于机械化生产。

（2）百叶窗式冷凝器

百叶窗式冷凝器是将盘管紧密嵌接、胀接或点焊在百叶窗状风孔的散热钢板上，如图7-3所示。盘管通常采用紫铜（纯铜）管制成，散热钢板采用普通碳素钢板制成。这种冷凝器结构较为简单，但散热效果较差。

2.内藏式冷凝器

目前，多数电冰箱都采用内藏式冷凝器，它是用挤压或粘胶铝箔将蛇形盘管贴在电冰箱箱体的背部或侧面薄钢板的内侧，利用电冰箱箱体外壁向外散热。

内藏式冷凝器具有占用空间小、不易碰损等优点，但这种冷凝器的散热性能不如外露式冷凝器好，并且由于冷凝器位于电冰箱箱体内，对这种冷凝器的检修也比较麻烦。图7-4为内藏式冷凝器的结构示意图。(www.daowen.com)

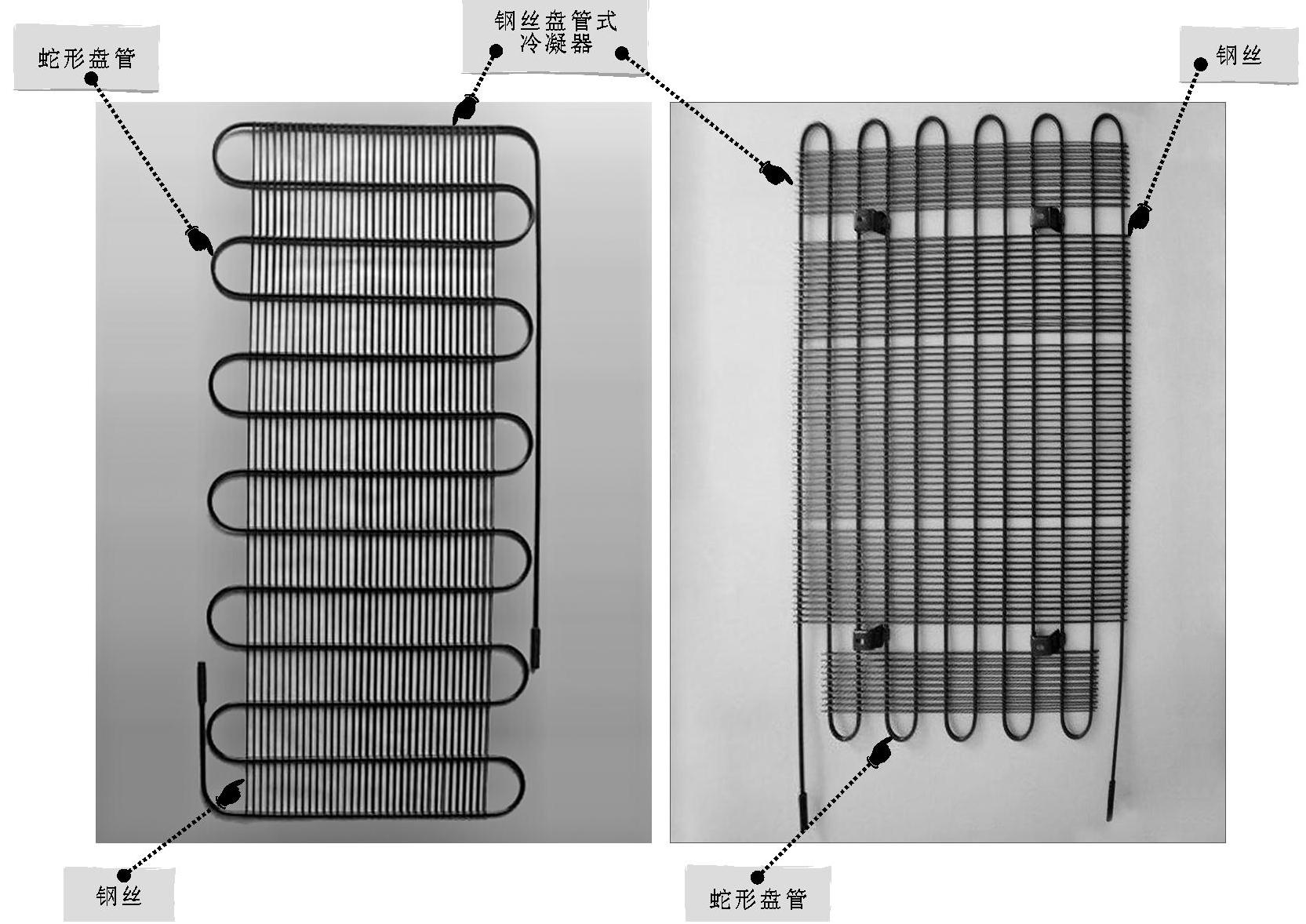

图7-2 钢丝盘管式冷凝器的结构

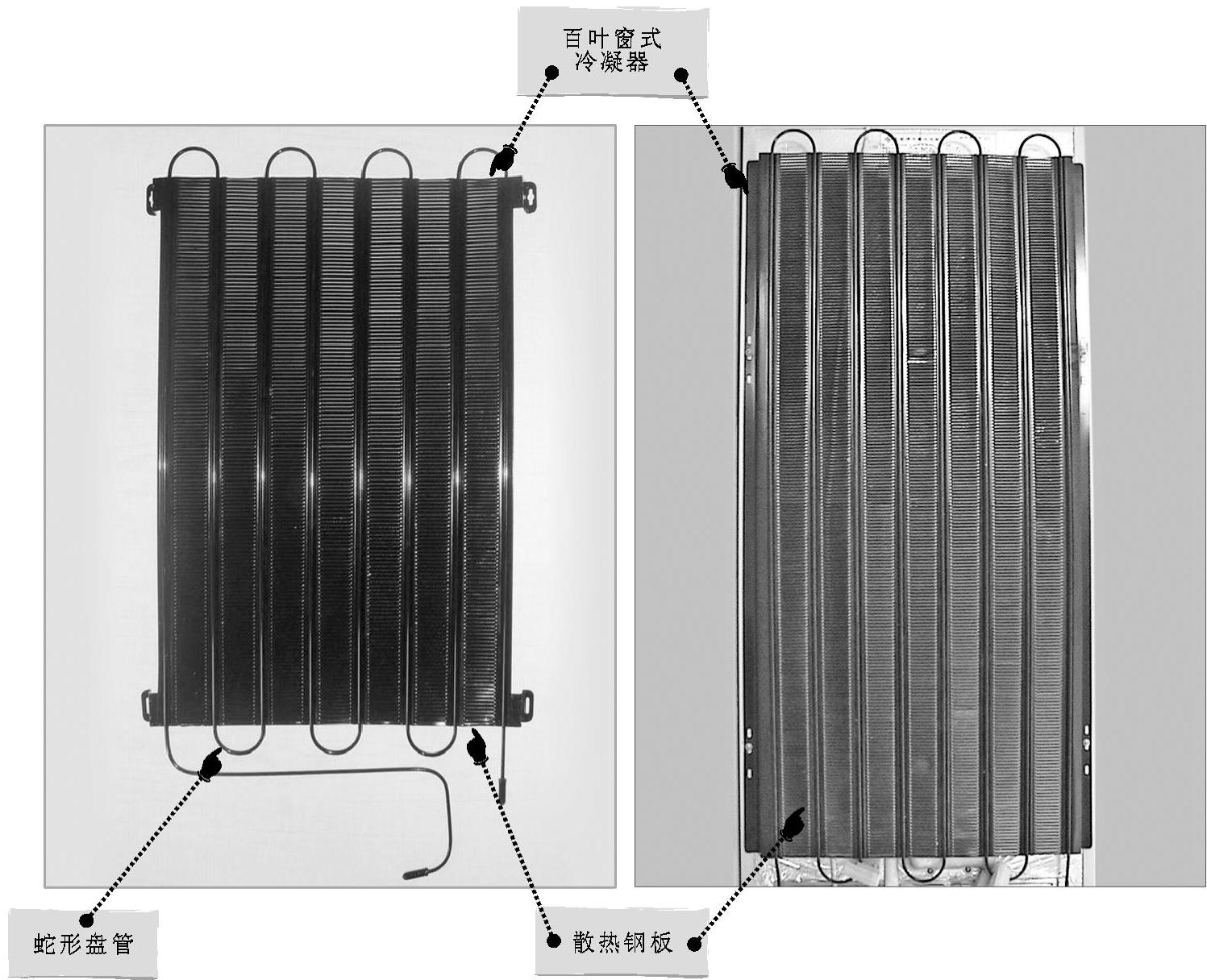

图7-3 百叶窗式冷凝器的结构

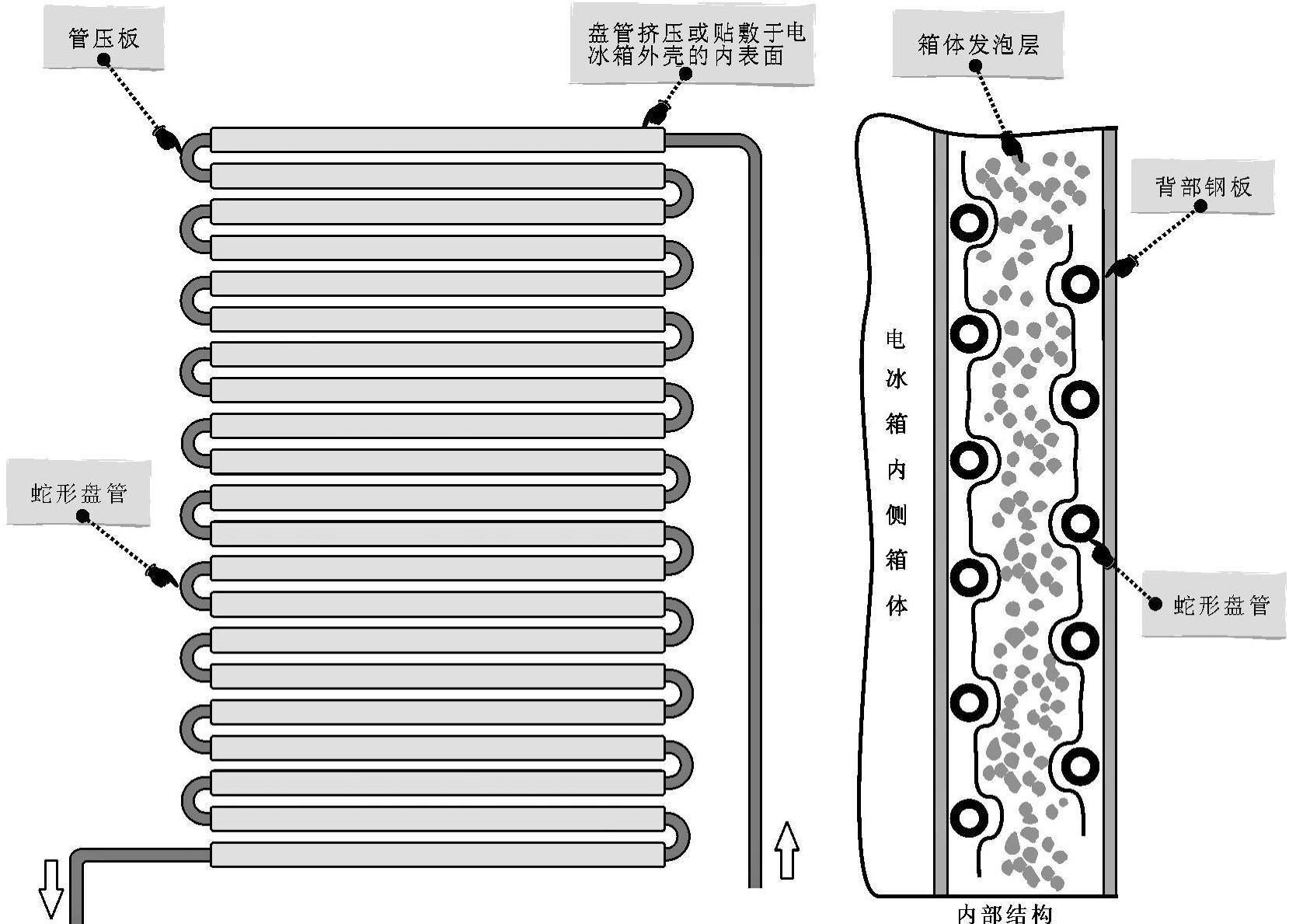

图7-4 内藏式冷凝器的结构示意图

【知道更多】

在大型电冰箱中会采用风冷式冷凝器，其结构如图7-5所示，它是由纯铜管和翅片组成的，纯铜管焊接在翅片里，与翅片一起制成长方体而后安装在箱壁内。这种冷凝器的结构紧凑，散热效率高，散热量大，通常采用强制对流冷却的方式（风冷散热）来提高散热效率。

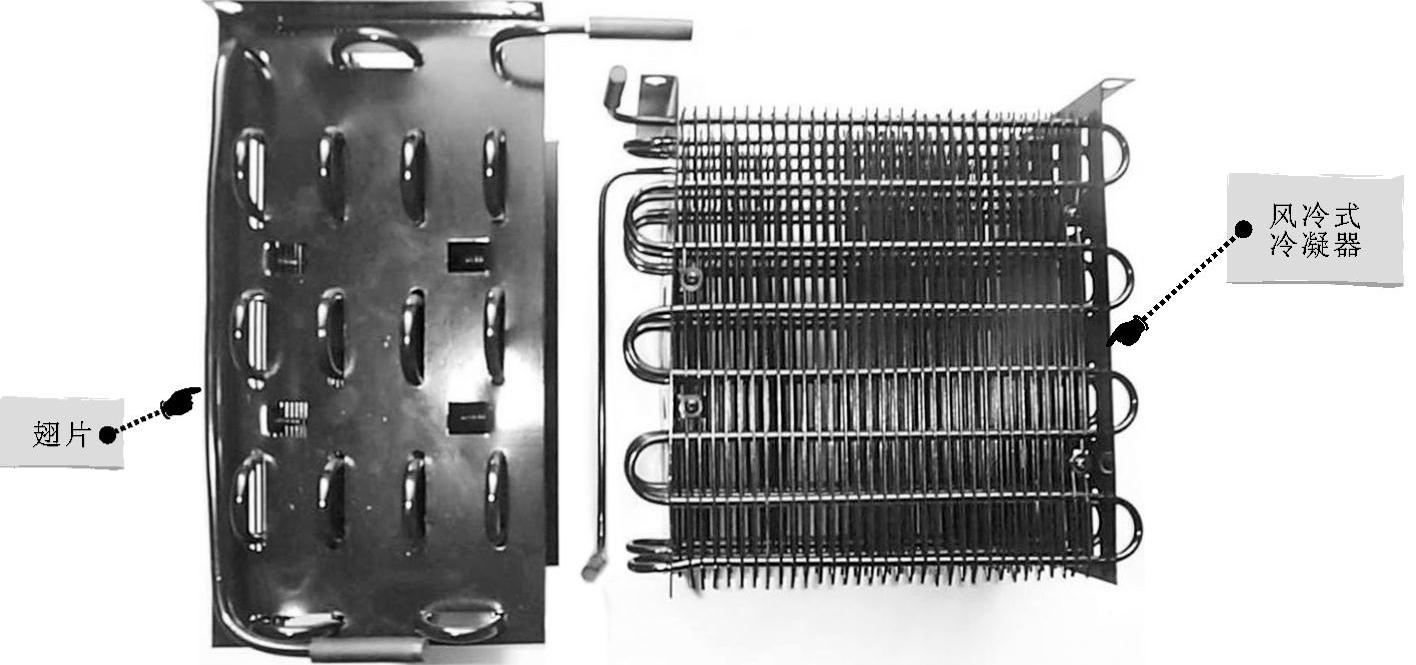

图7-5 风冷式冷凝器
