结构不相同的电磁阀，工作原理也有所不同，下面分别介绍不同结构电磁阀的工作原理。

1.二通电磁阀的工作原理

图6-13为二通电磁阀的工作原理图。当二通电磁阀得电时，阀杆便会受到电磁线圈的作用克服弹簧的弹力，向上运动，使得阀孔通道导通，制冷剂便能够顺畅地流动。当电磁线圈失电时，阀杆在复位弹簧作用下，向下动作，挡住阀孔通道，从而阻断制冷剂的流通，防止高压制冷剂倒流入蒸发器，不仅延长了蒸发器的保温时间，也可有效避免压缩机再次起动时发生液击现象。

图6-13 二通电磁阀的工作原理图

2.二位三通电磁阀的工作原理

图6-14为二位三通电磁阀的工作原理图。当二位三通电磁阀得电时，电磁阀阀芯移动，将冷藏室毛细管截止，使入口端与冷冻室毛细管导通；当电磁阀供电消失时，电磁阀阀芯将冷冻室毛细管截止，使入口端与冷藏室毛细管导通。

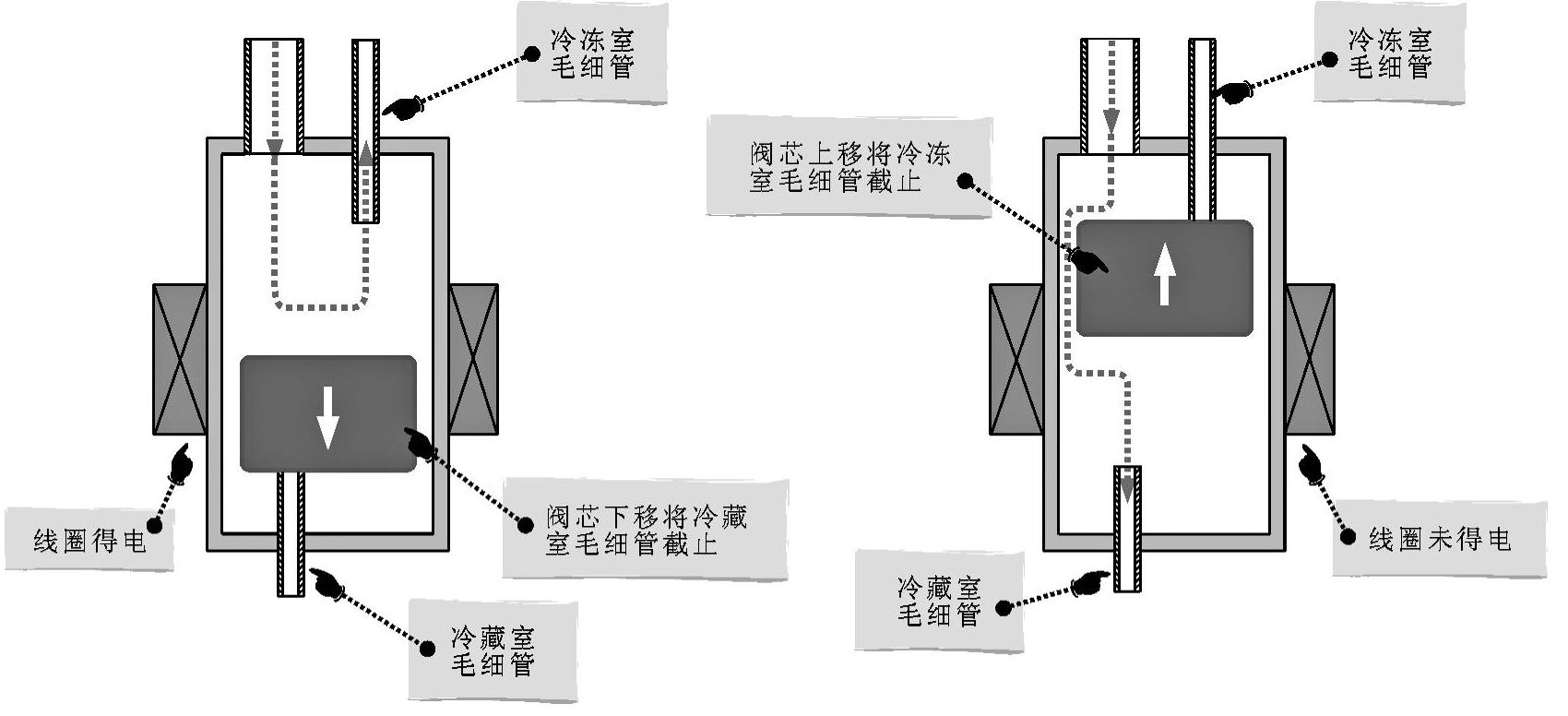

图6-14 二位三通电磁阀的工作原理图

【知道更多】

图6-15所示为二通电磁阀和二位三通电磁阀的具体应用。当控制电路使二通电磁阀导通时，冷藏室蒸发器开始制冷；而当二通电磁阀截止时，冷藏室停止制冷。

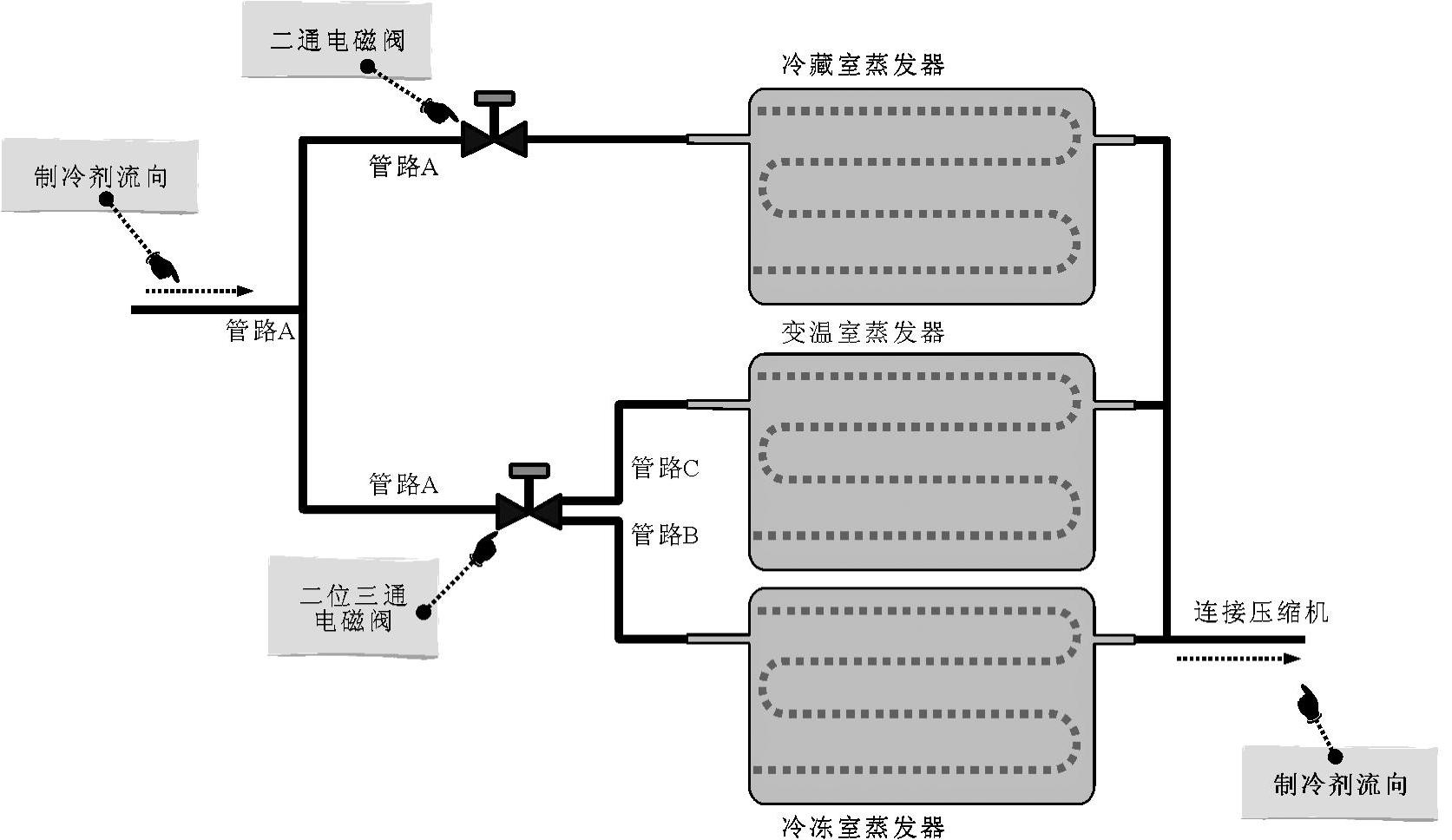

图6-15 二通电磁阀和二位三通电磁阀的具体应用

当控制电路使二位三通电磁阀导通时，则制冷管路与冷冻室蒸发器导通，制冷剂由管路A流通到管路B中，随后进入冷冻蒸发器中，冷冻室开始制冷。当二位三通电磁阀截止时，制冷管路与变温室蒸发器导通，制冷剂通过管路A流向管路C，随后进入变温室蒸发器中，变温室开始制冷。(www.daowen.com)

3.一进三出电磁阀的工作原理

图6-16为一进三出电磁阀工作原理图。一进三出电磁阀有两组线圈，当线圈1得电，线圈2失电时，入口端与出口端2导通，出口端1和出口端3截止；当线圈1失电，线圈2失电时，入口端与出口端3导通，出口端1和出口端2截止；当线圈1失电，线圈2得电时，入口端与出口端1导通，出口端2和出口端3截止。

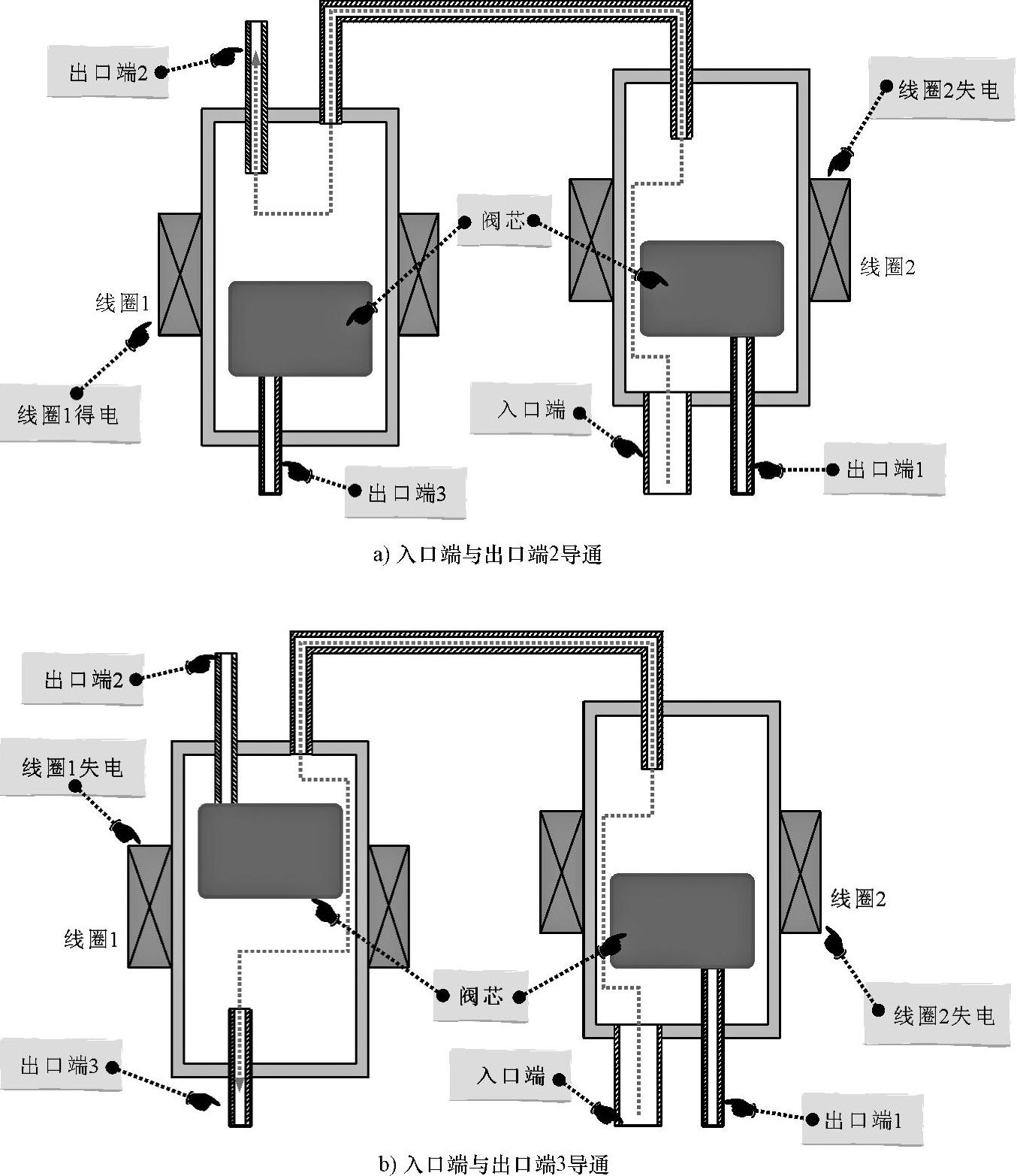

图6-16 一进三出电磁阀工作原理图

图6-16 一进三出电磁阀工作原理图（续）

【知道更多】

图6-17所示为一进三出电磁阀在电冰箱制冷管路中的具体应用。

当电磁阀线圈1得电、线圈2失电时，电磁阀出口管B接通，出口管A、C截止，此时，电冰箱冷藏室、冷冻室制冷。

电磁阀线圈1失电、线圈2也失电时，电磁阀出口管C接通，出口管A、B截止，此时，电冰箱冷冻室制冷。

当电磁阀线圈1失电、线圈2得电时，电磁阀出口管A接通，出口管B、C截止，此时，电冰箱变温室、冷冻室制冷。

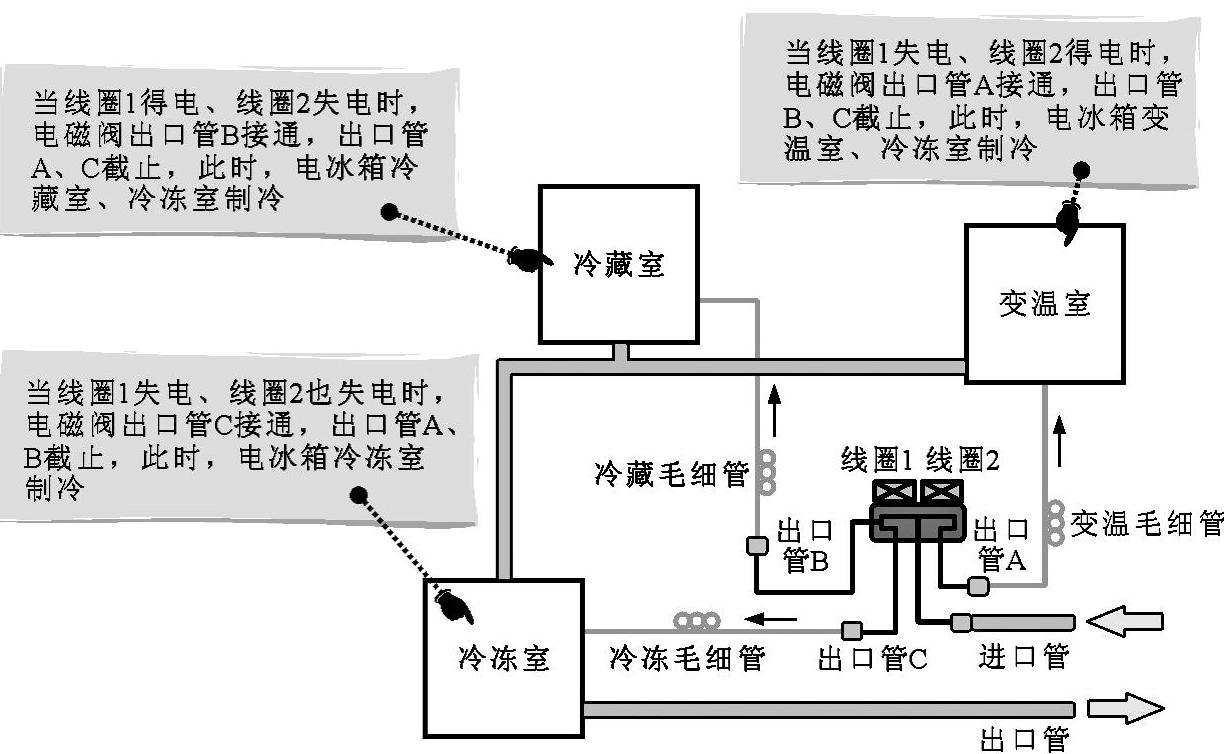

图6-17 一进三出电磁阀在电冰箱制冷管路中的具体应用
