干燥过滤器是制冷管路中的过滤部件，位于压缩机旁边，如图5-5、图5-6所示。干燥过滤器可以从液体或气体制冷剂中除去水分，又能滤除管路中的杂质，具有干燥剂和过滤器双重作用。

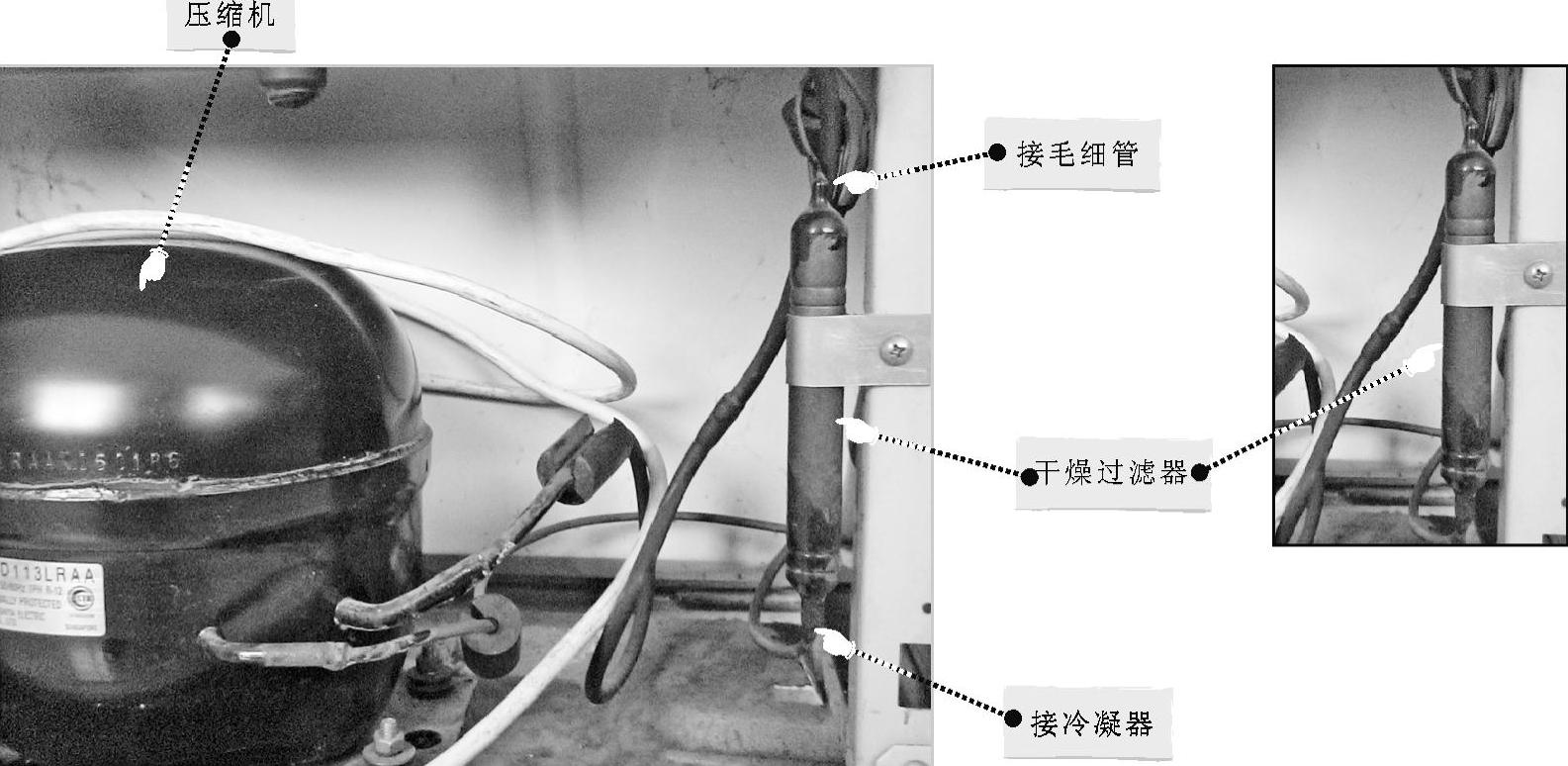

图5-5 干燥过滤器位于压缩机左侧

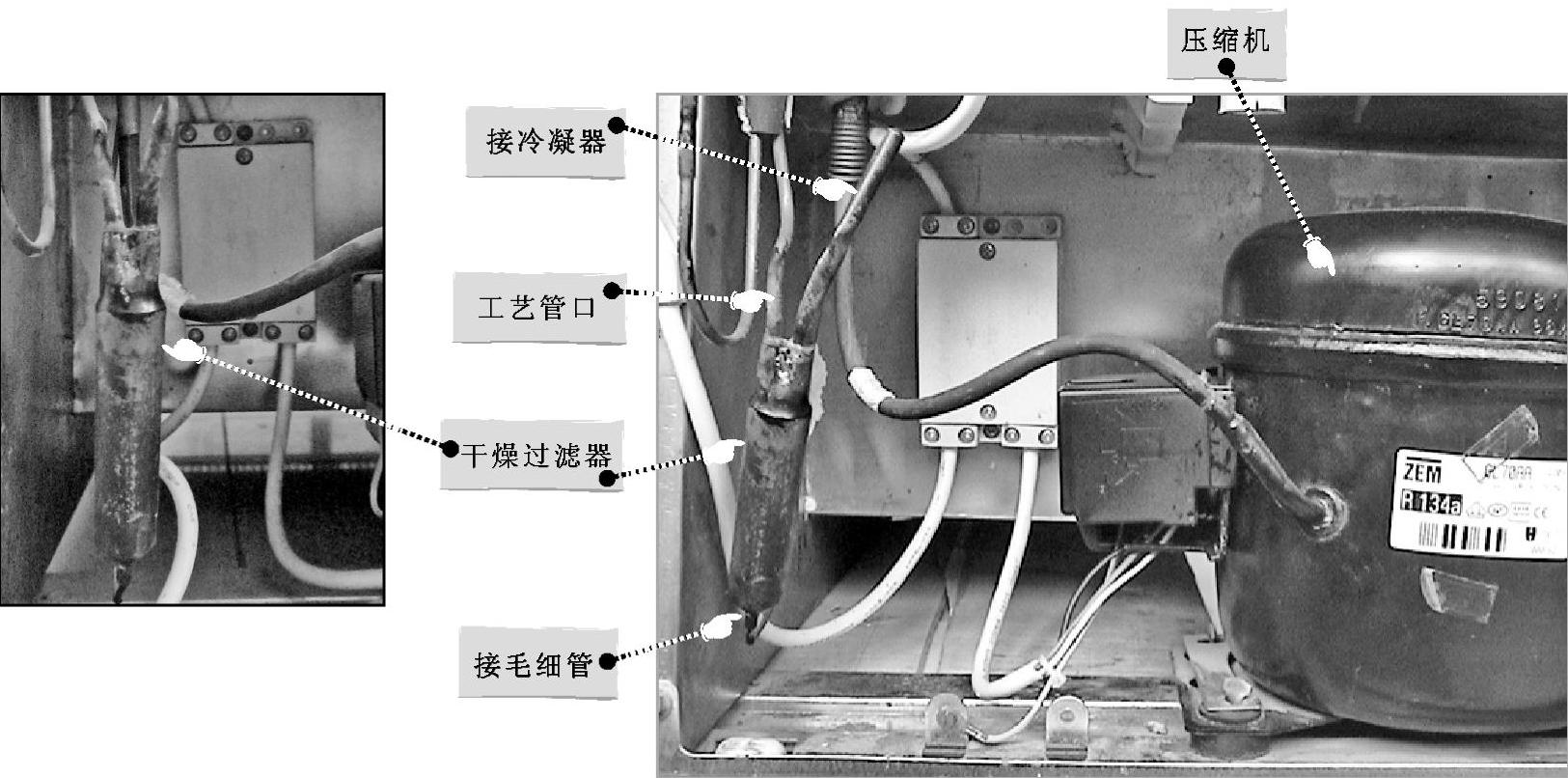

图5-6 干燥过滤器位于压缩机右侧

干燥过滤器分为单入口干燥过滤器和双入口干燥过滤器两种，两者外形相似，都由一段较粗的铜管制成。

1.单入口干燥过滤器的结构

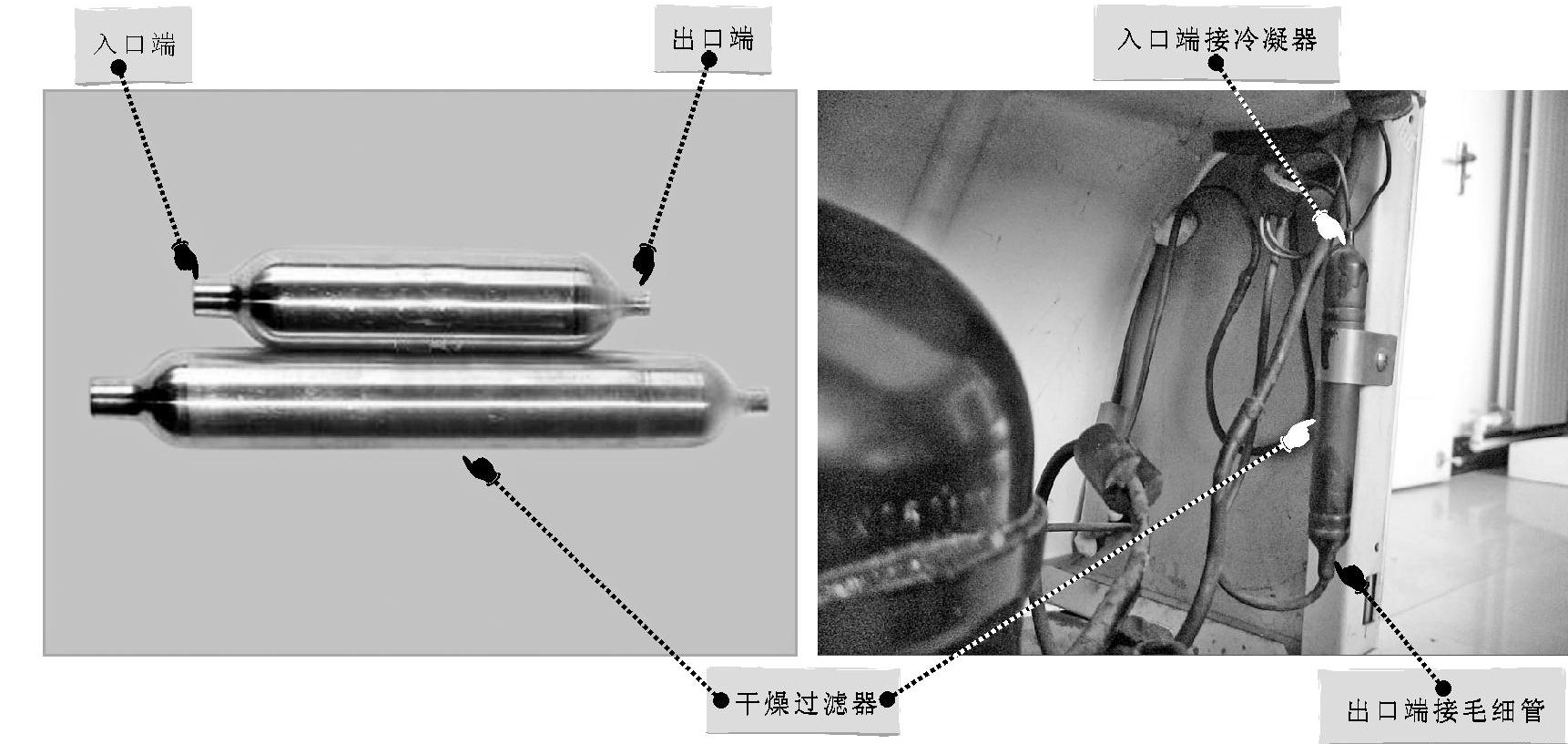

单入口干燥过滤器直径为16～18mm，长度为100～180mm。其两端各有一个端口，其中较粗的一端为入口端，用以连接冷凝器，较细的一端为出口端，用来与毛细管相连，如图5-7所示。

图5-7 单入口干燥过滤器

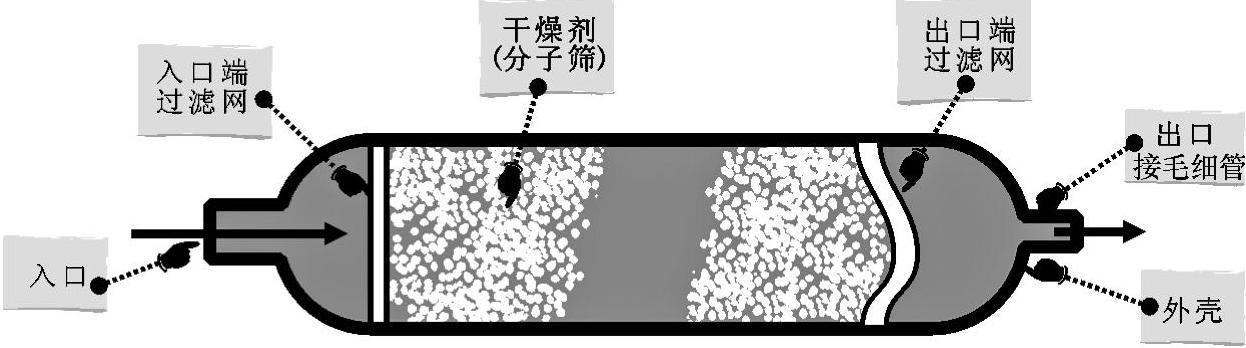

图5-8为单入口干燥过滤器内部结构图。其外壳采用紫铜（纯铜）管进行收口成形，在入口端内使用粗金属网进行过滤，出口端采用细过滤网进行杂质的过滤。过滤网之间装有吸湿性优良的分子筛作为干燥剂，以吸收制冷剂中的水分，确保毛细管畅通和制冷管路的正常运作。

图5-8 单入口干燥过滤器内部结构图(www.daowen.com)

2.双入口干燥过滤器的结构

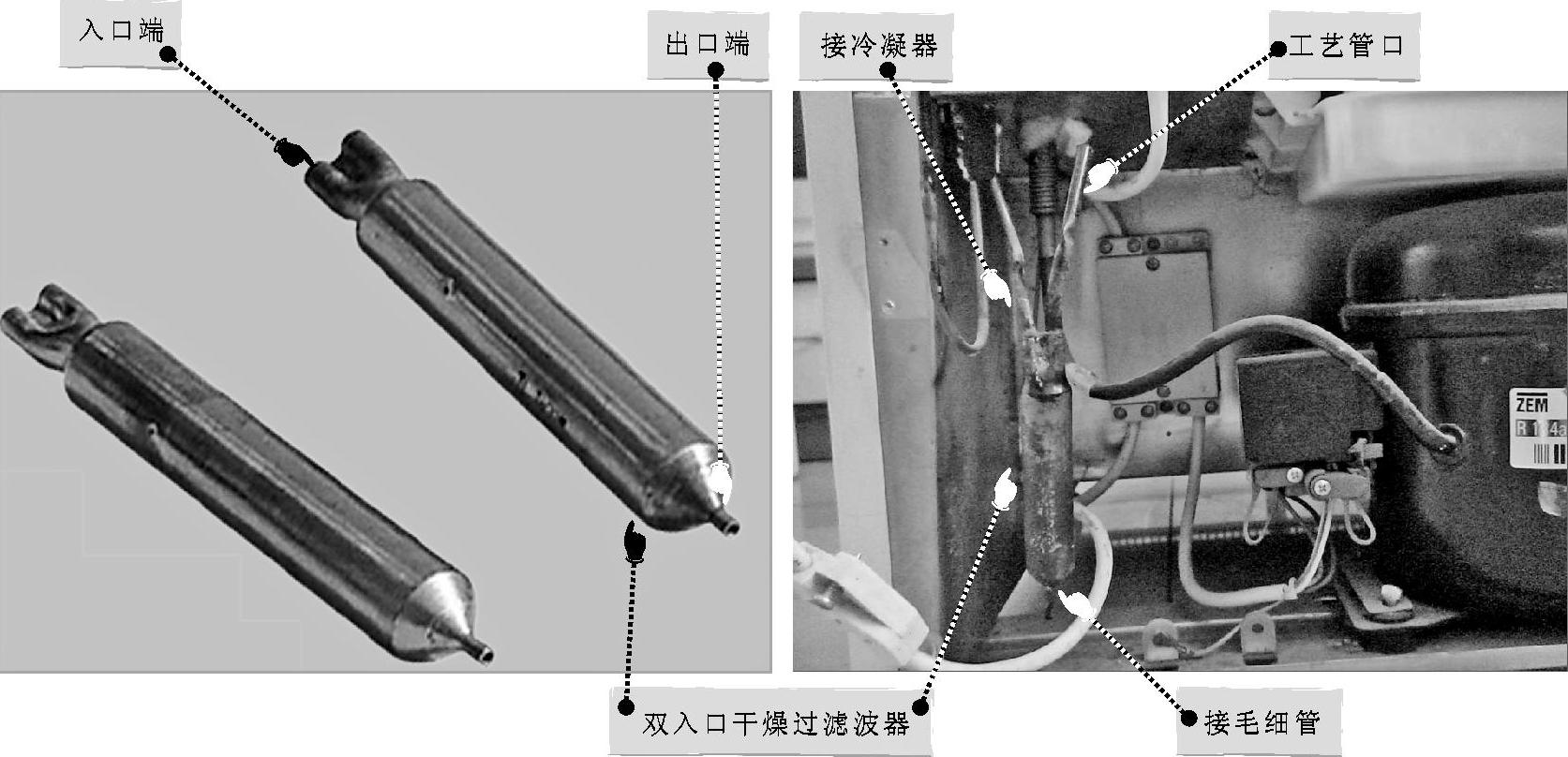

双入口干燥过滤器与单入口干燥过滤器不同，其入口端有两个接头，如图5-9所示。其中一个入口端用来与冷凝器连接，另一个作为工艺管口使用；而出口端与单入口干燥过滤器相同，也是同毛细管连接。

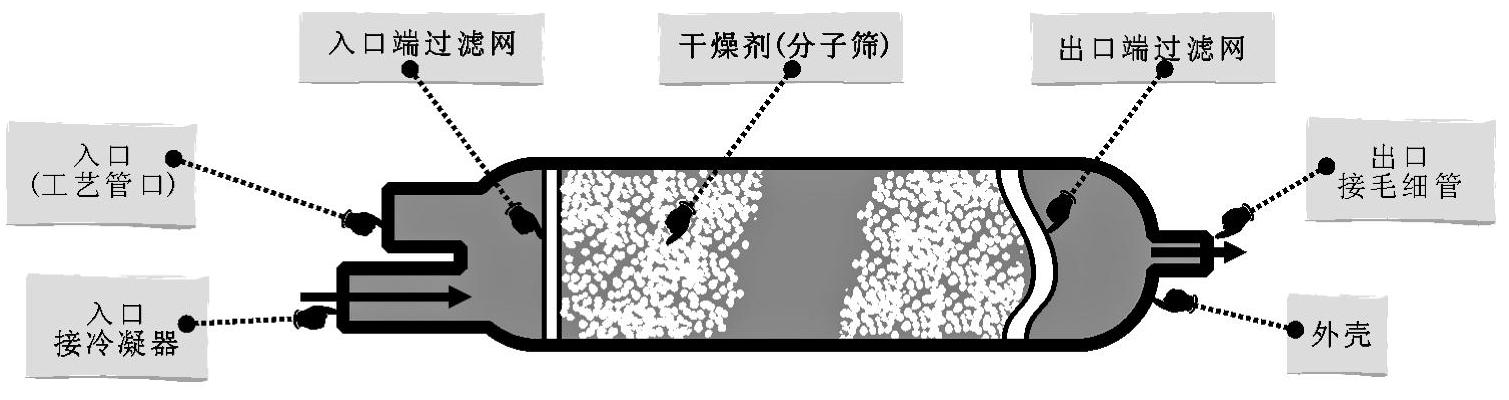

图5-10为双入口干燥过滤器的内部结构图。它与单入口干燥过滤器相同，采用紫铜管进行收口成形，在入口端和出口端分别设置有粗金属网和细过滤网，内部装有干燥剂。

图5-9 双入口干燥过滤器

图5-10 双入口干燥过滤器内部结构图

【特别提示】

电冰箱干燥过滤器中的干燥剂即分子筛又称人工合成泡沸石，是一种具有晶体骨架结构的硅铝酸盐，呈白色粉末状，不溶于水。在干燥过滤器中用黏结剂将分子筛塑合成小球形状，并具有均匀的结晶空隙。当制冷剂液体从中通过时，由于制冷剂分子的直径大于水分子的直径，分子筛就可以将水分子“筛选”出来了。

【知道更多】

由于干燥过滤器功能的特殊性，干燥过滤器一般都封装在密闭良好的包装袋内，如图5-11所示。一旦打开就要马上使用，否则干燥过滤器就会失效。
