1.重锤式起动继电器的工作原理

在静止状态，重锤起动继电器中的触点处于断开状态。刚接通电源时，只有继电器线圈和运行绕组中有电流，由于压缩机的转子是静止的，起动电流很大，电流流过继电器线圈，继电器线圈吸引重锤衔铁向上运动，使触点闭合，如图4-17所示，接通起动绕组，压缩机开始旋转。

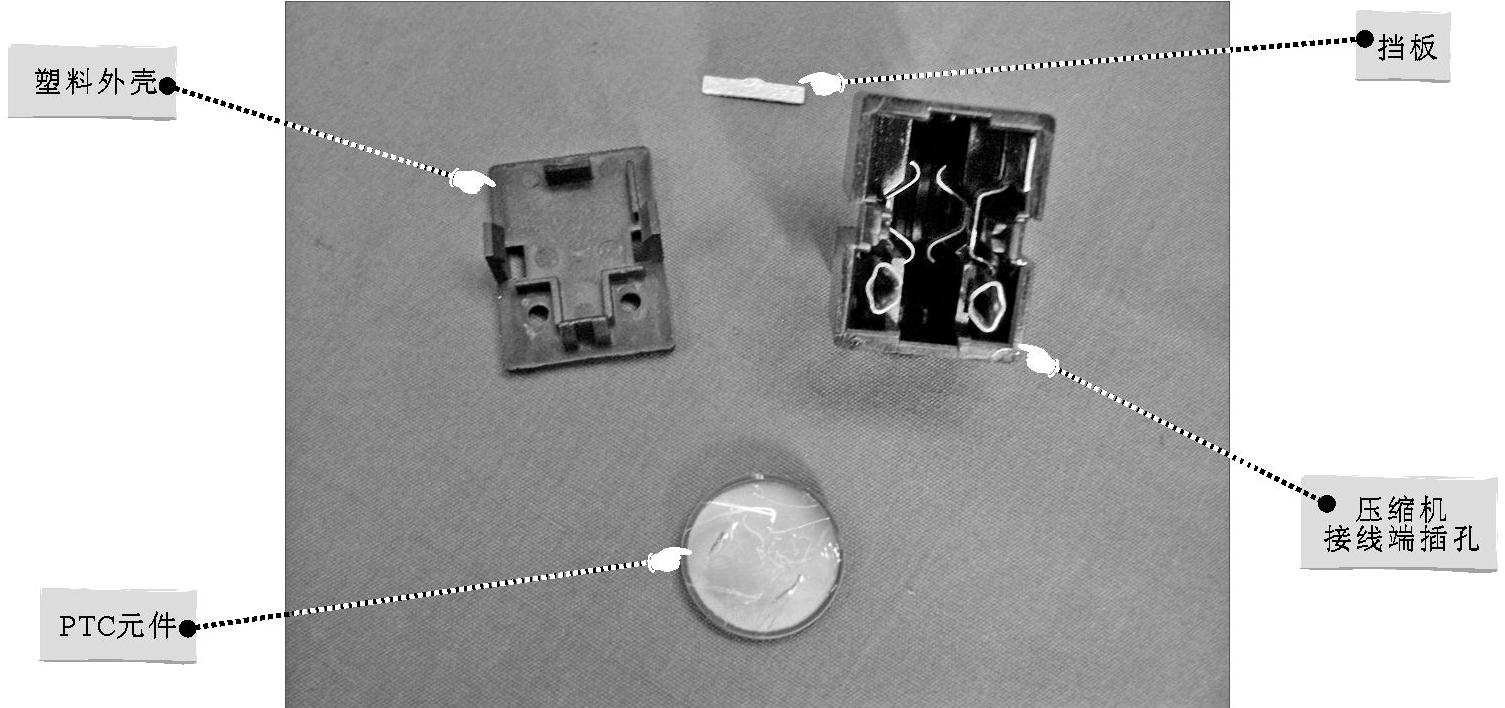

图4-15 PTC起动继电器的内部结构

图4-16 PTC起动继电器与压缩机的接线图

当压缩机内电动机达到额定的转速后，处于稳定状态，此时，运行绕组中的电流下降。重锤式起动继电器线圈的电流下降，重锤衔铁靠自重而落下，触点断开，起动绕组断电，只有运行绕组工作，起动动作完成，如图4-18所示。

2.PTC起动继电器的工作原理(www.daowen.com)

PTC起动继电器的工作原理如图4-19所示。当电冰箱的压缩机刚开始起动时，PTC起动继电器的温度较低，电阻值较小，在电路中呈通路状态。经过运行电容器的电流与经过起动继电器的电流相加，为压缩机起动绕组供电。当起动电流增大到正常运行电流的4～6倍时，起动绕组中通过的电流很大，使压缩机产生很大的起动转矩。与此同时，大电流使起动继电器的温度迅速升高（一般为100～140℃），其阻值急剧上升，通过的电流又下降到很小的稳定值，使压缩机进入正常运转状态。

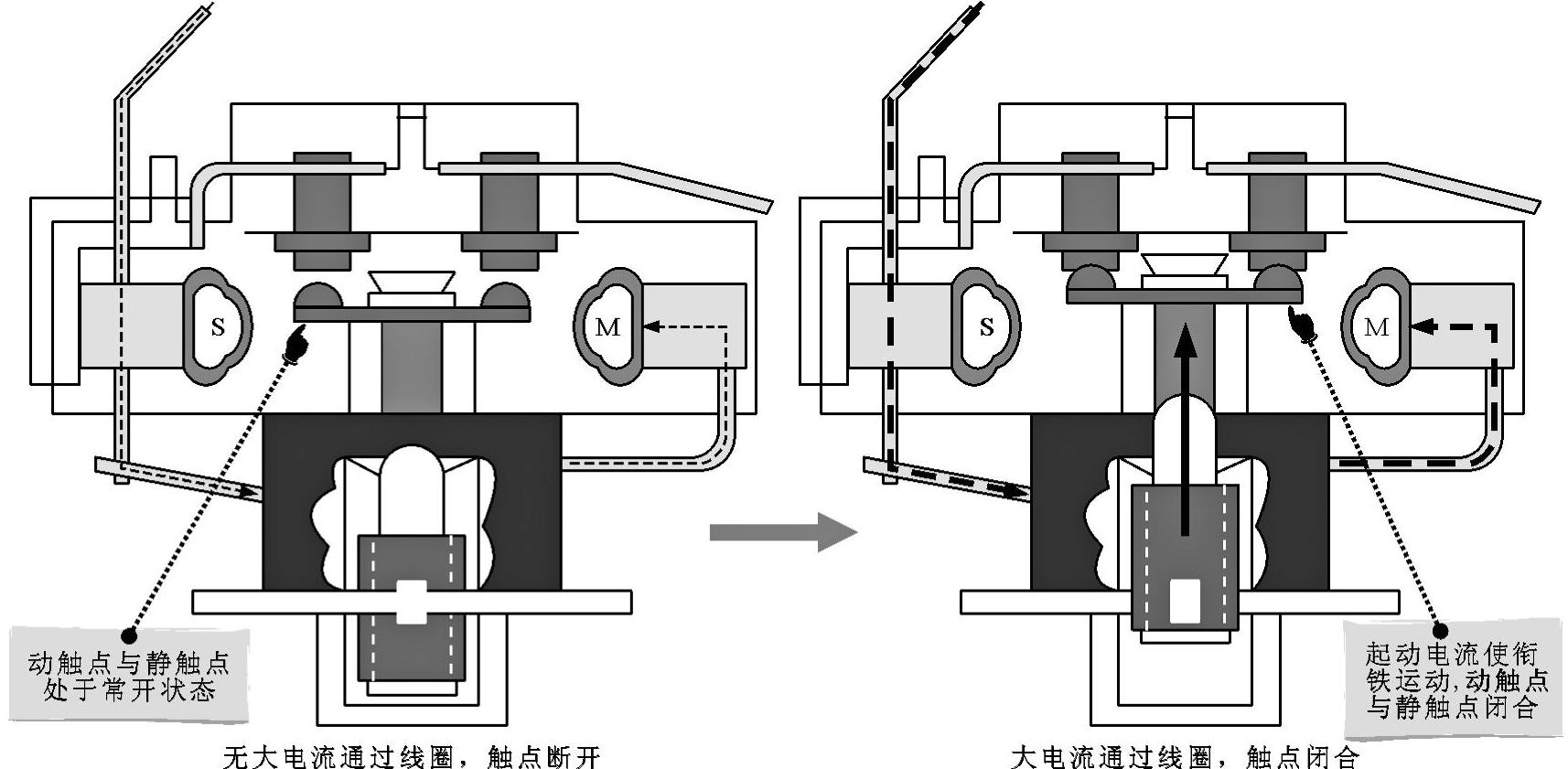

图4-17 重锤式起动继电器的工作原理

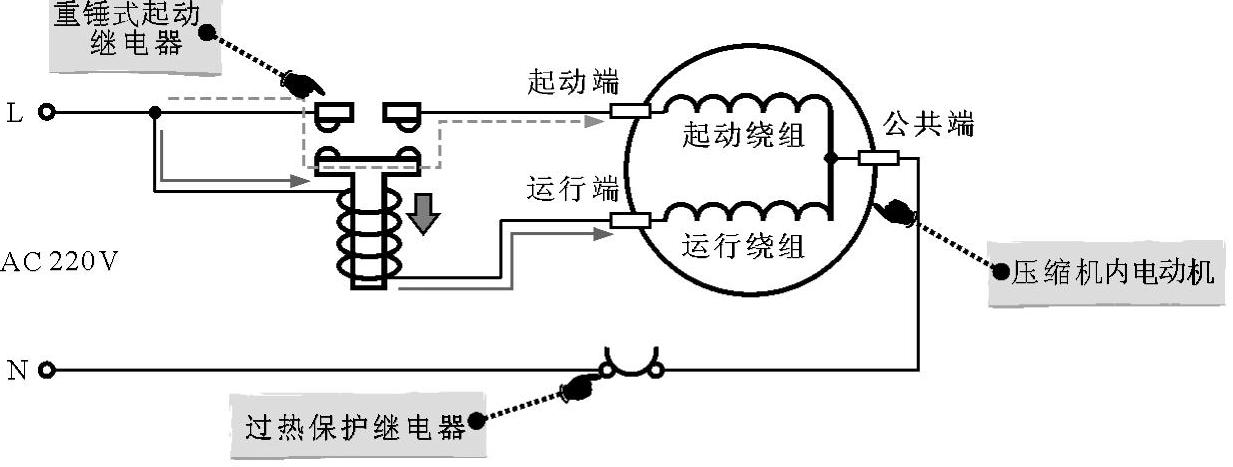

图4-18 重锤式起动继电器工作原理

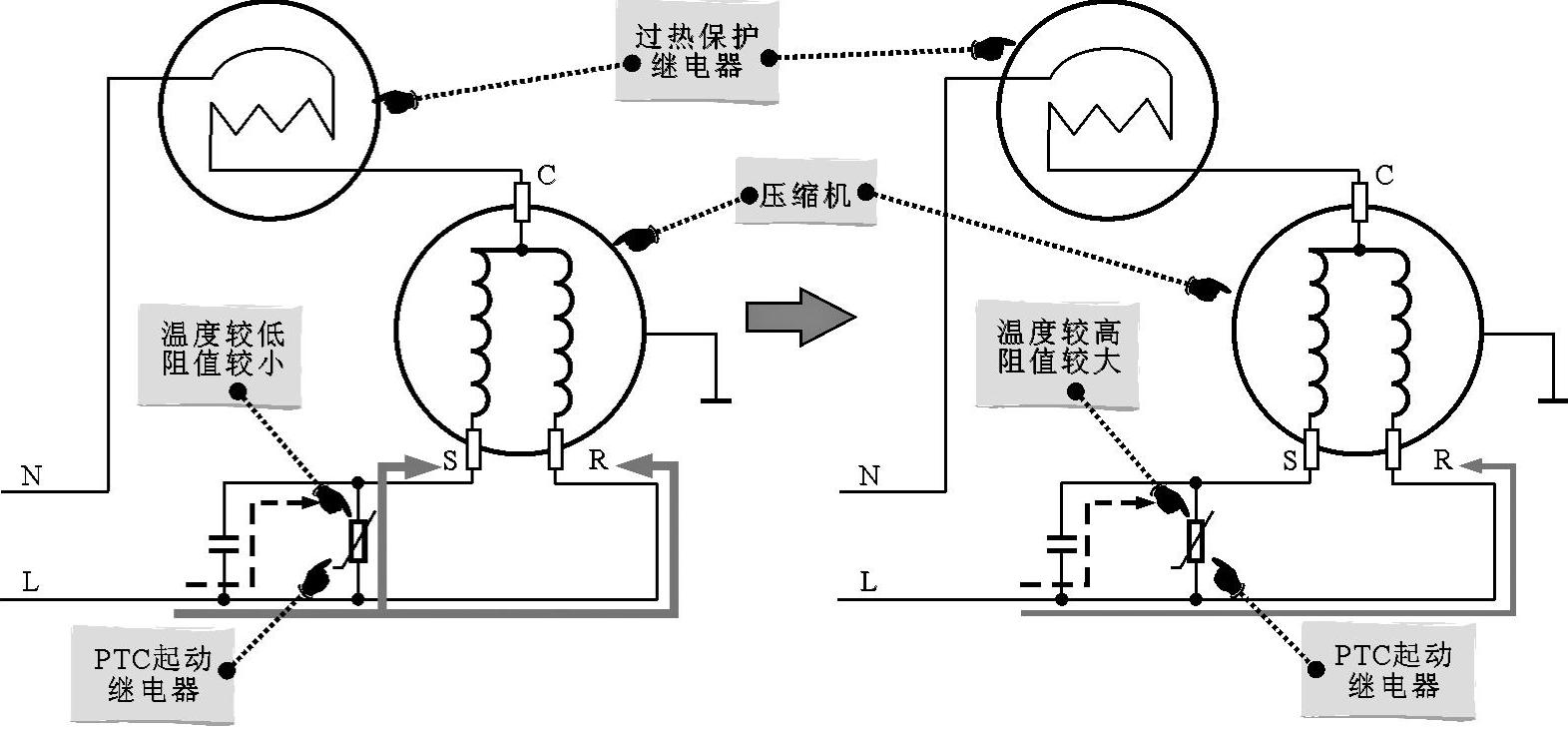

图4-19 PTC起动继电器的工作原理
