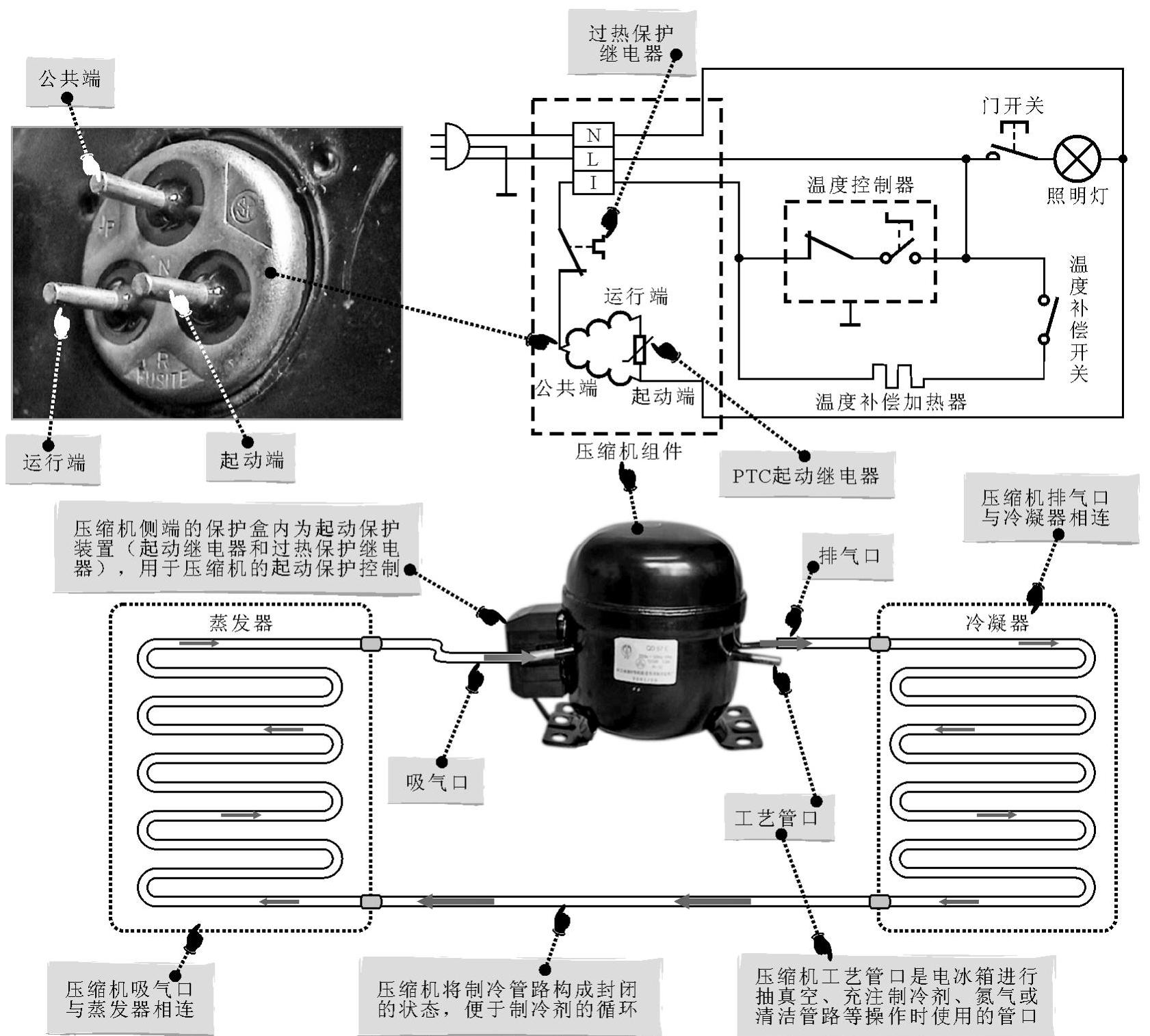

图4-8所示为典型电冰箱压缩机组件的工作原理。交流220V电压经过起动继电器送到压缩机，由起动继电器控制压缩机起动，压缩机开始工作后，将高温、高压饱和的制冷剂气体排出，送入冷凝器，经冷凝器散热降温后，再送入蒸发器，低温的制冷剂通过蒸发器吸收电冰箱内空气和食物的热量，对食物进行保鲜和冷冻，然后制冷剂再由蒸发器送回到压缩机吸气管，再次进行压缩，实现制冷循环。

同时，若压缩机温度异常升高，达到某一临界值时，过热保护继电器便会断开供电电路，使压缩机停机，待压缩机降温后，继电器再闭合，接通供电电路。

图4-8 典型电冰箱压缩机组件的工作原理

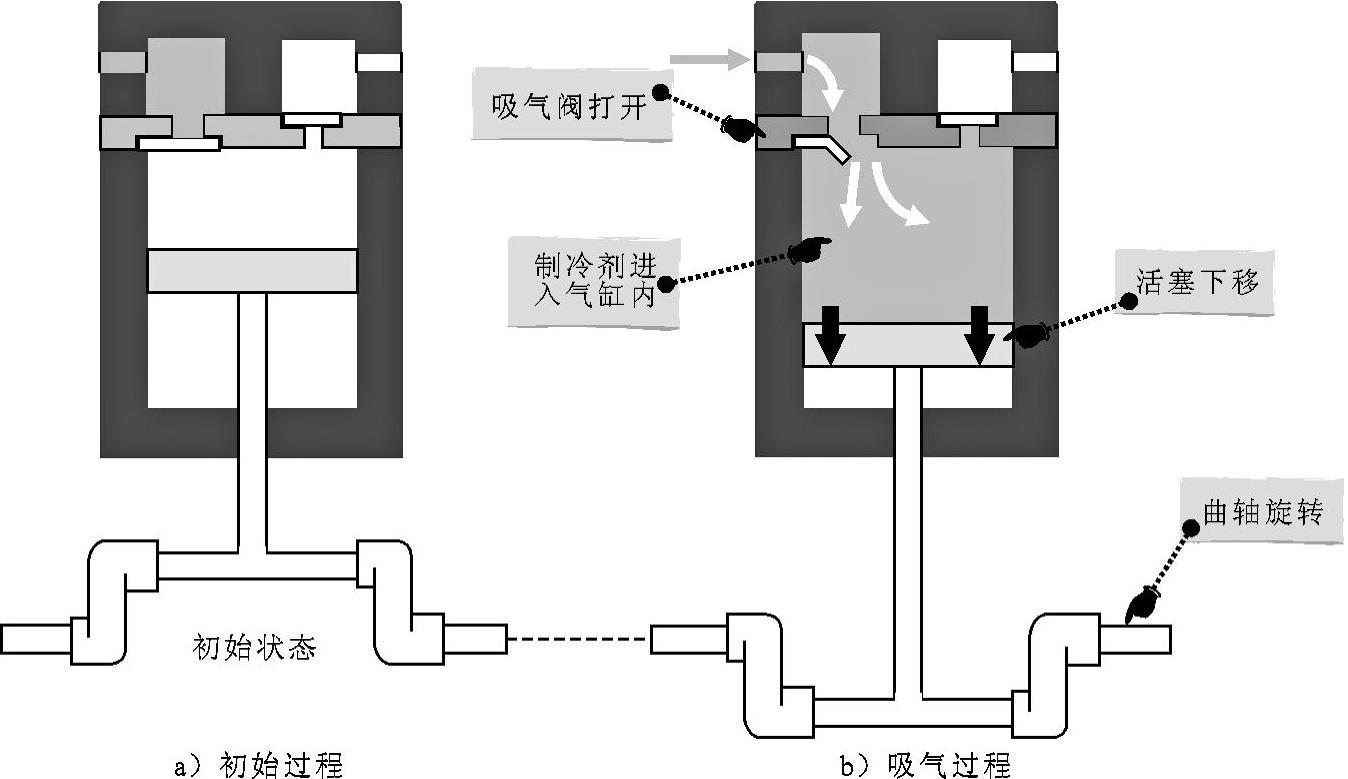

往复活塞式压缩机都是通过气缸内活塞的往复运动，来实现制冷剂气体的压缩的。当压缩机电动机绕组通电时，电动机带动曲轴旋转，同时带动连杆和活塞向下运动；活塞向下运动，气缸内的压力降低，当吸气管中的压力远大于气缸内的压力时，在压力差的作用下，吸气阀打开，吸气管中的制冷剂气体经吸气阀进入气缸内。气缸的吸气过程如图4-9所示。

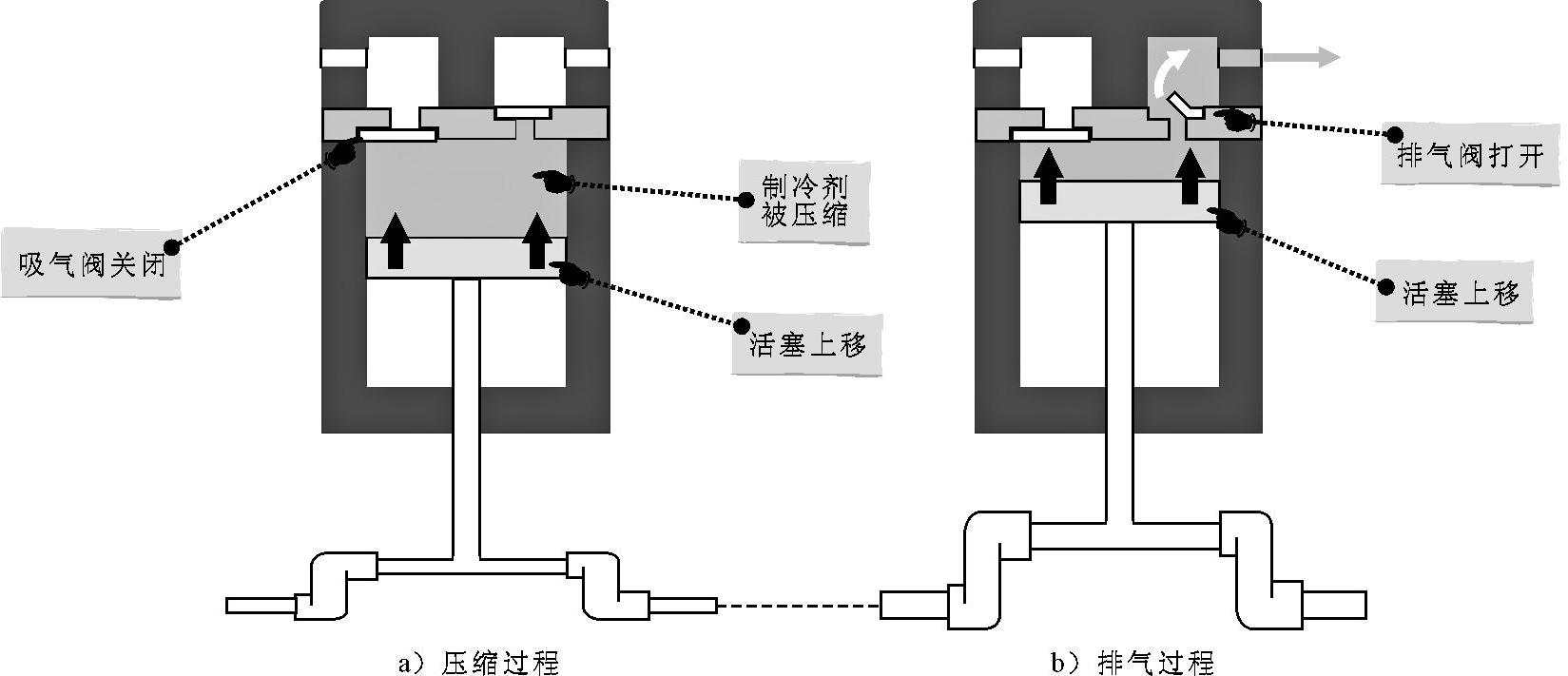

随着曲轴不断旋转，连杆及活塞运动到最低位置时，返回向上移动，此时气缸容积逐渐缩小，气缸内的压力也随之逐渐变大超过吸气管中的压力时，吸气阀被关闭；随着气缸容积逐渐缩小，气缸内的制冷剂气体受到压缩，气体的压力不断升高，当气缸内的压力远大于排气管内的压力时，在压力差的作用下，排气阀被打开，气缸内的气体经排气阀排出。气缸的压缩和排气过程如图4-10所示。(www.daowen.com)

图4-9 气缸的吸气过程

图4-10 气缸的压缩和排气过程
