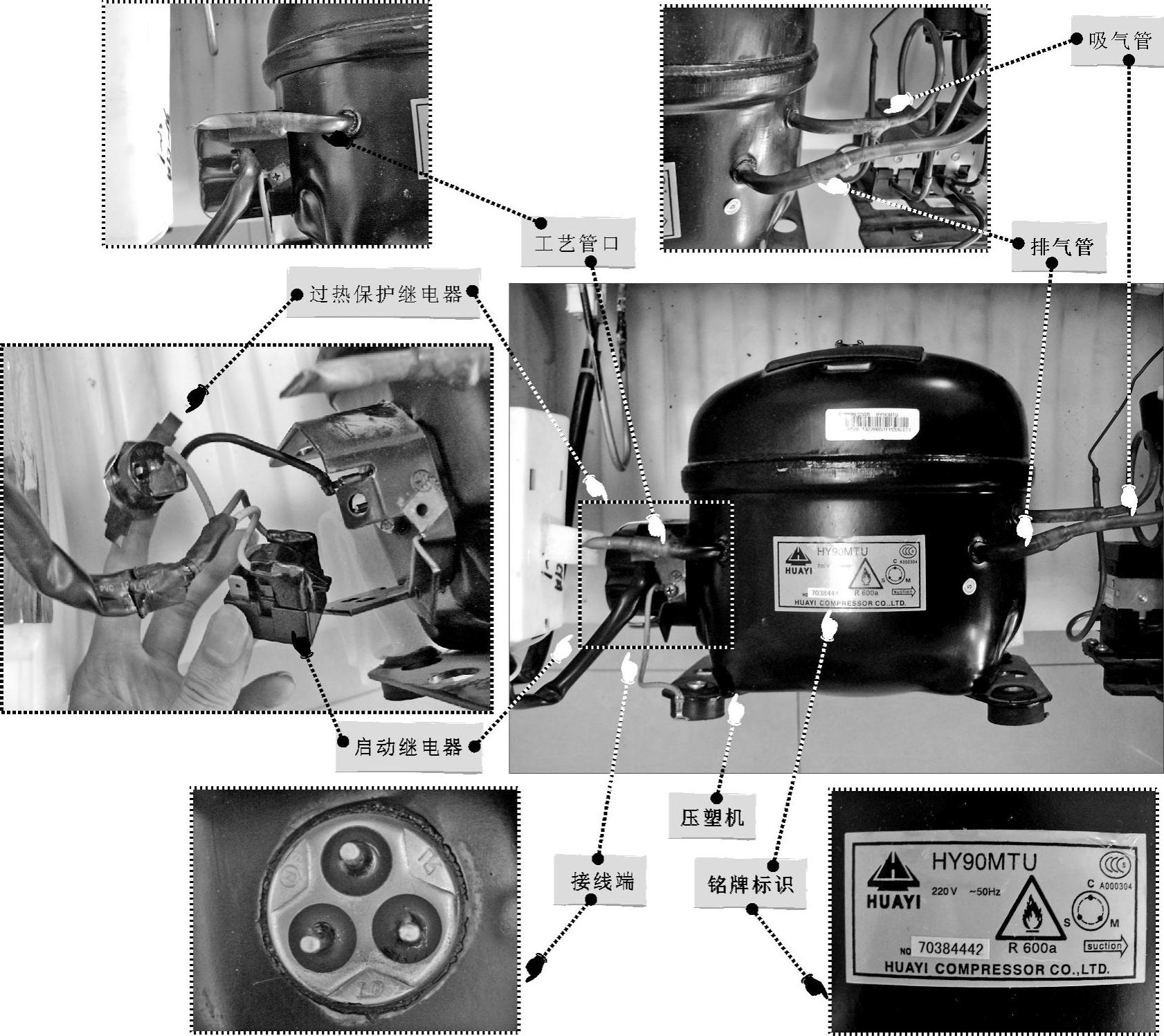

压缩机是电冰箱中最为重要的制冷部件之一，它位于电冰箱背面的最底部，如图4-1所示。压缩机体积较大，一般左侧为接线端，安装有起动继电器和过热保护继电器。压缩机上有三根管口，一根为排气管口，另一根为吸气管口，还有一根封闭的管路为工艺管路（即工艺管口）。在压缩机的正面通常贴有铭牌标识，上面标有压缩机品牌、型号、绕组端、参数规格、制冷剂类型等信息。

图4-1 压缩机的实物外形

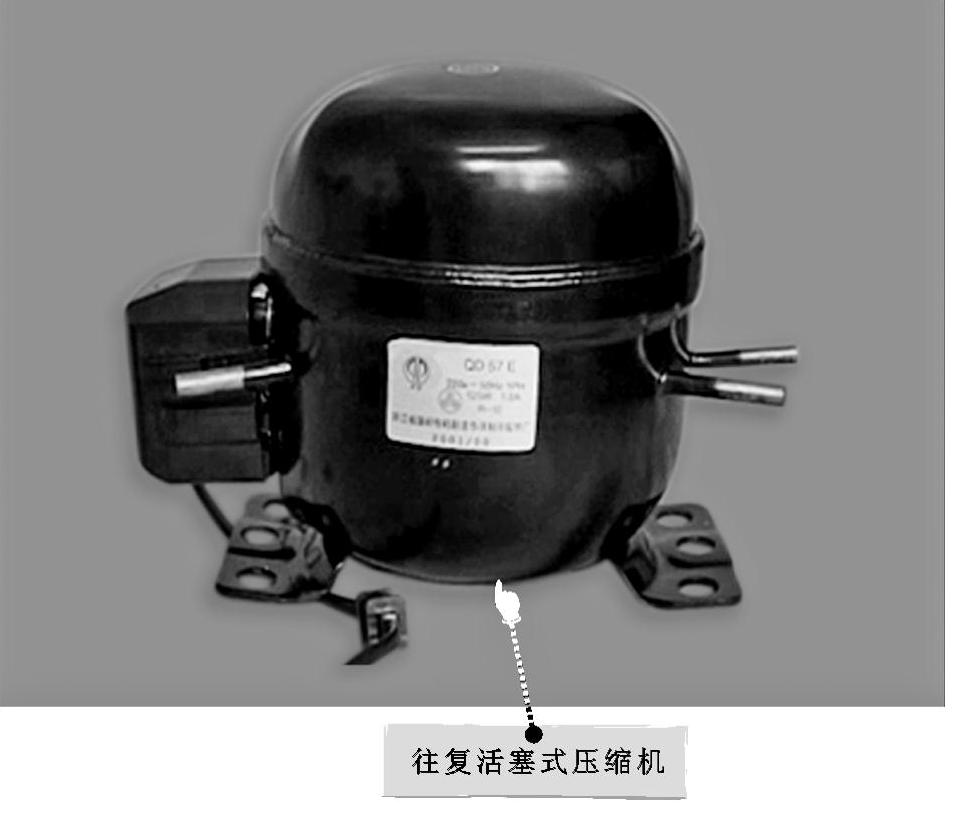

一般电冰箱所使用的压缩机属于往复活塞式压缩机，如图4-2所示，其功能是将电动机的旋转运动转换成活塞的往复运动，从而实现制冷剂气体的压缩和输送。

按照内部结构，往复活塞式压缩机又可细分为滑管式和连杆式两种类型。下面介绍这两种类型压缩机的结构。

图4-2 往复活塞式压缩机

1.滑管式压缩机的结构

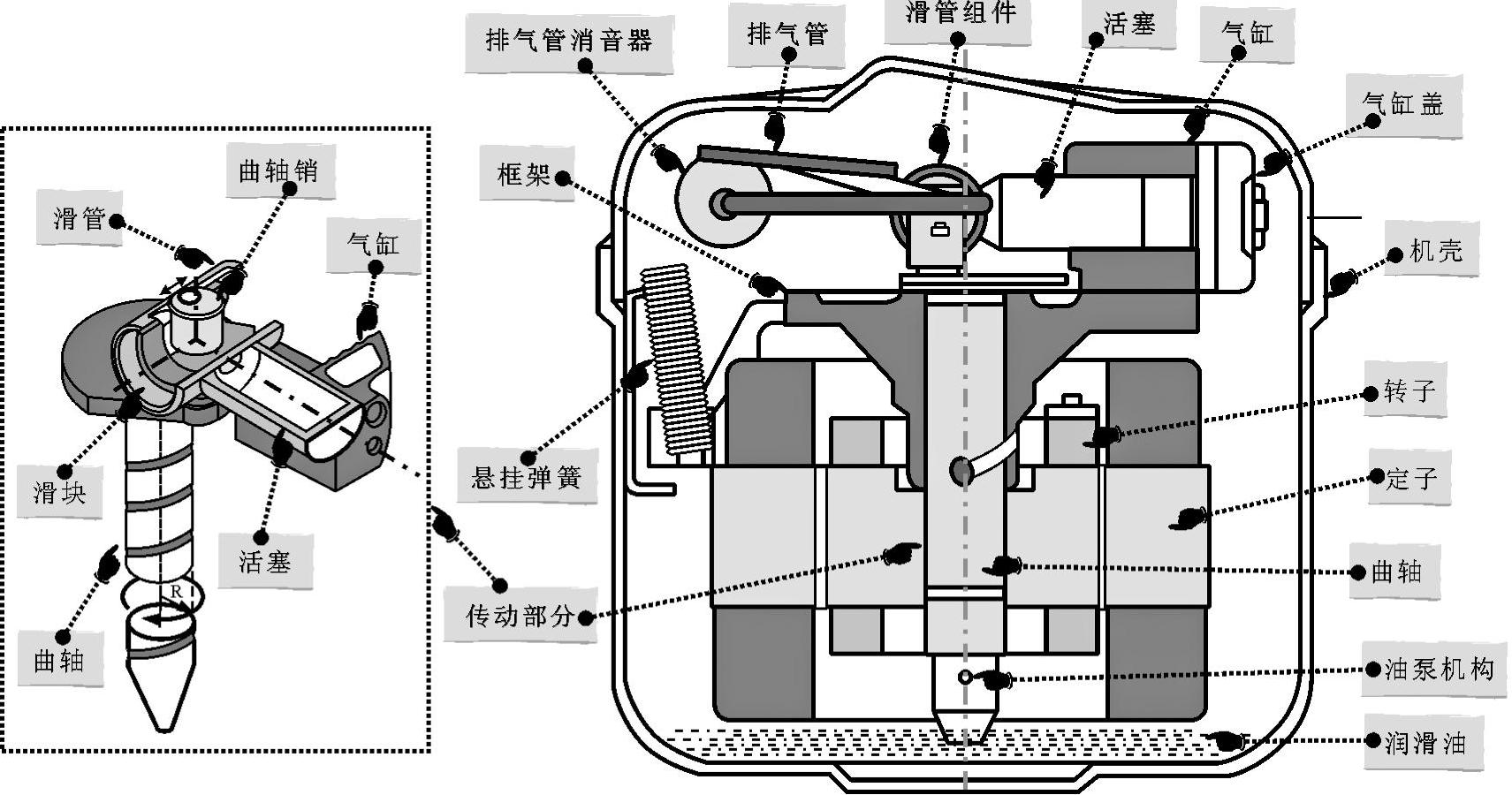

滑管式压缩机的内部结构如图4-3所示。它的内部主要由曲轴、滑管与活塞组件（滑管和活塞是一体的，因此又称滑管活塞）、气缸以及机壳等部分组成的。

图4-3 滑管式压缩机的内部结构

可以看到，滑管与活塞是焊接或烧结在一起的，呈T字形，曲轴销穿过滑管壁上的导槽垂直插入滑块的圆孔中，当曲轴旋转时，曲轴销便带动滑块在滑管中作往复运动，从而带动活塞在气缸内作往复运动，实现气体的压缩和输送。

【知道更多】

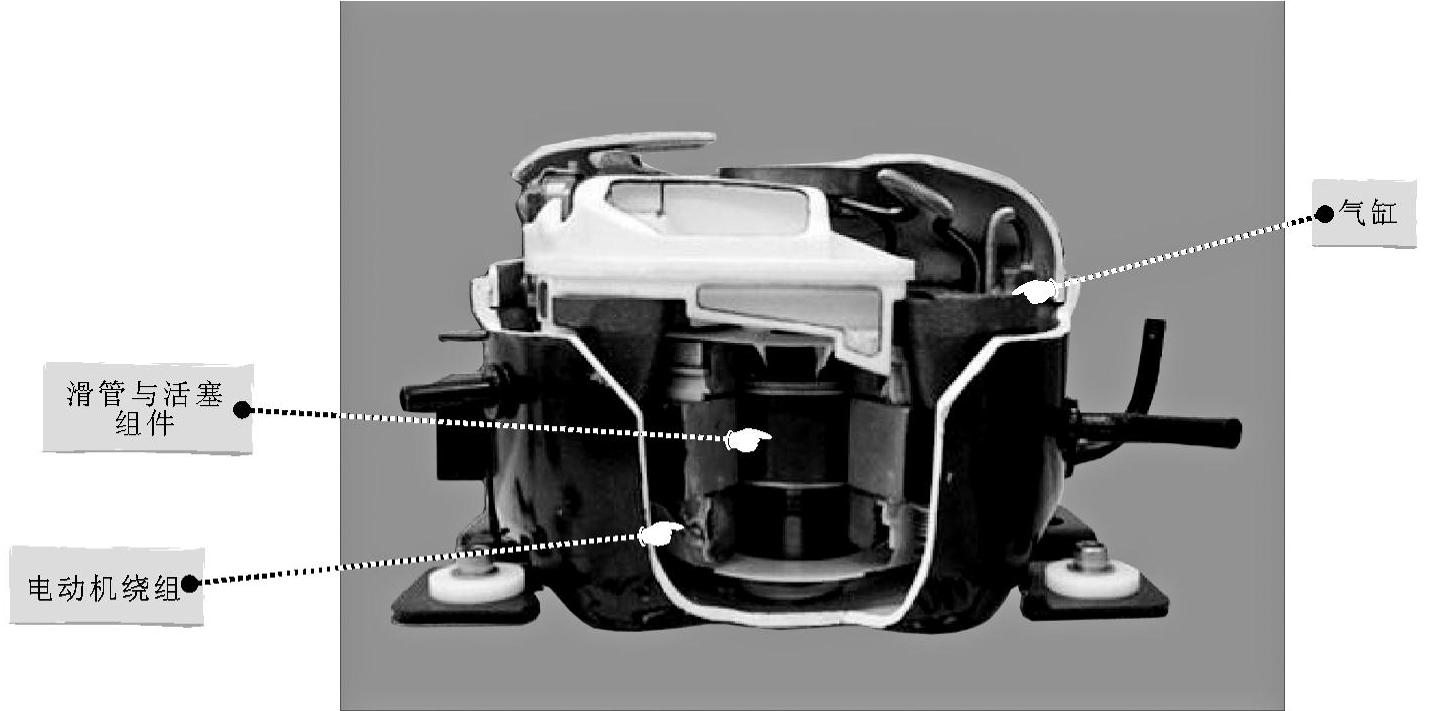

图4-4为滑管式压缩机的内部剖视图。从图中可以看到滑管与活塞组件、气缸、电动机绕组等部分。(www.daowen.com)

图4-4 滑管式压缩机的内部剖视图

2.连杆式压缩机的结构

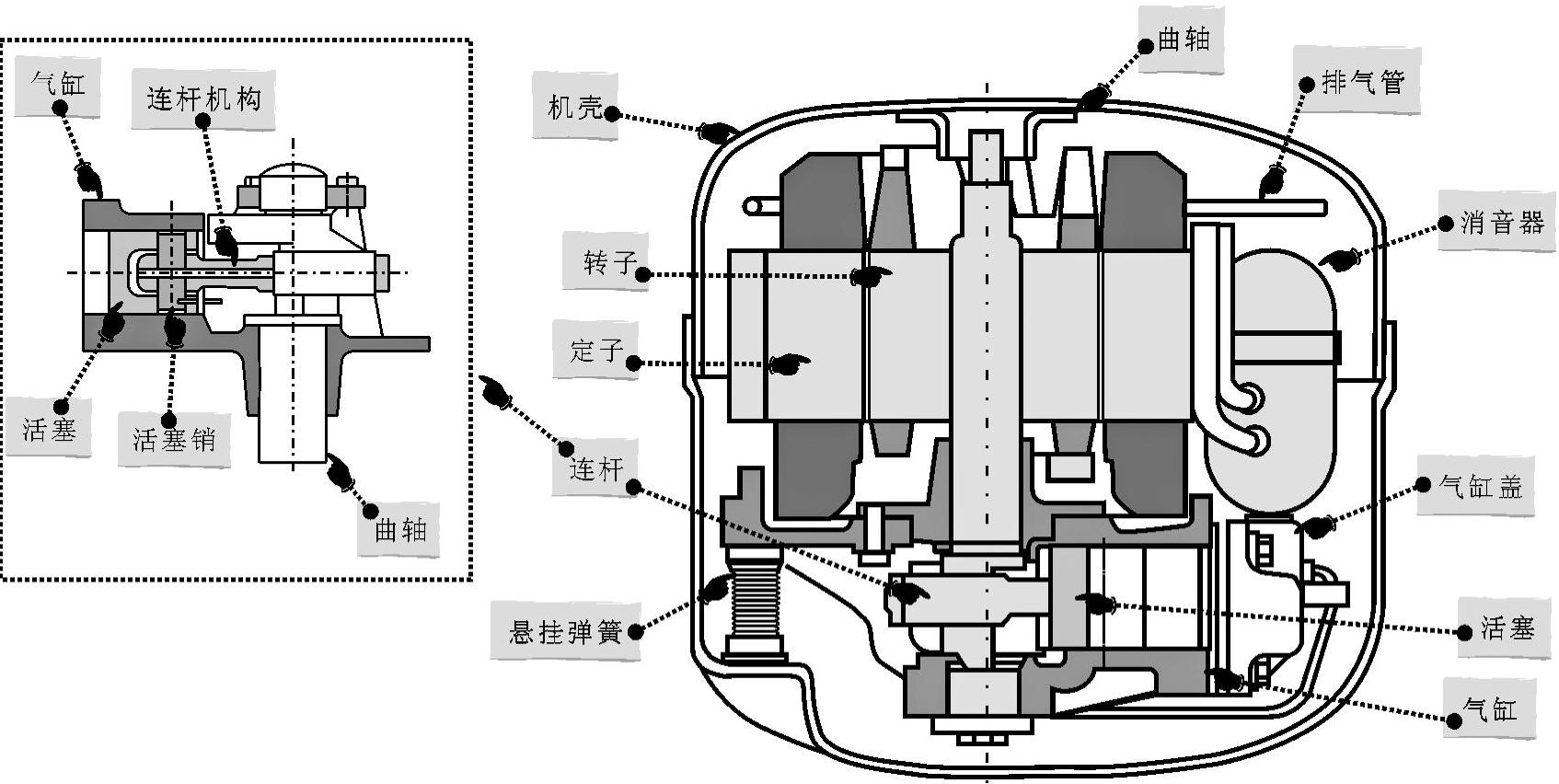

连杆式压缩机大部分部件与滑管式压缩机基本相同，都是采用曲轴作为主轴，通过曲轴将电动机的旋转运动转变成活塞的往复运动，所不同的是它采用连杆机构代替滑管组件，如图4-5所示，当电动机带动曲轴旋转时，曲轴便带动连杆，使活塞产生往复运动。

图4-5 连杆式压缩机内部的结构

【知道更多】

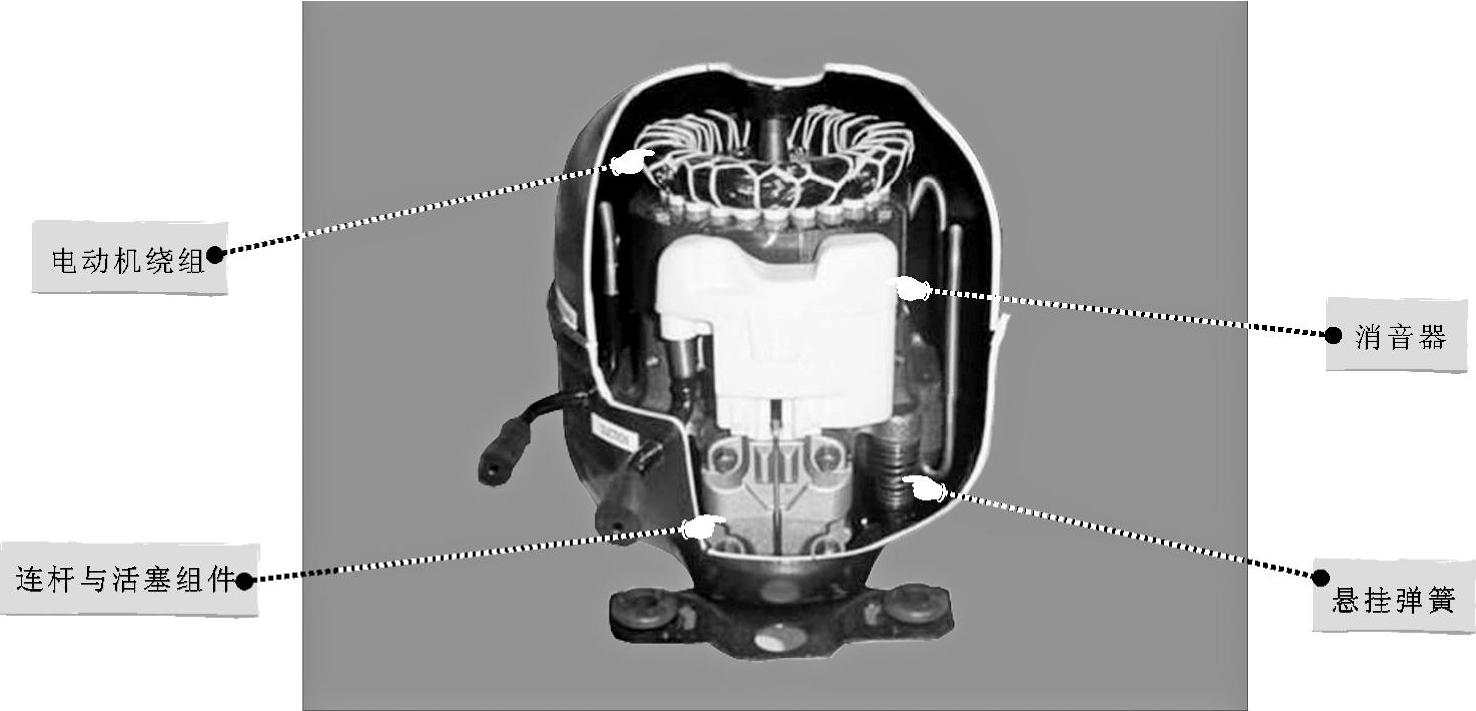

图4-6为连杆式压缩机的内部剖视图。从图中可以看到连杆与活塞组件、悬挂弹簧、电动机绕组、消音器等部分。

图4-6 连杆式压缩机的内部剖视图

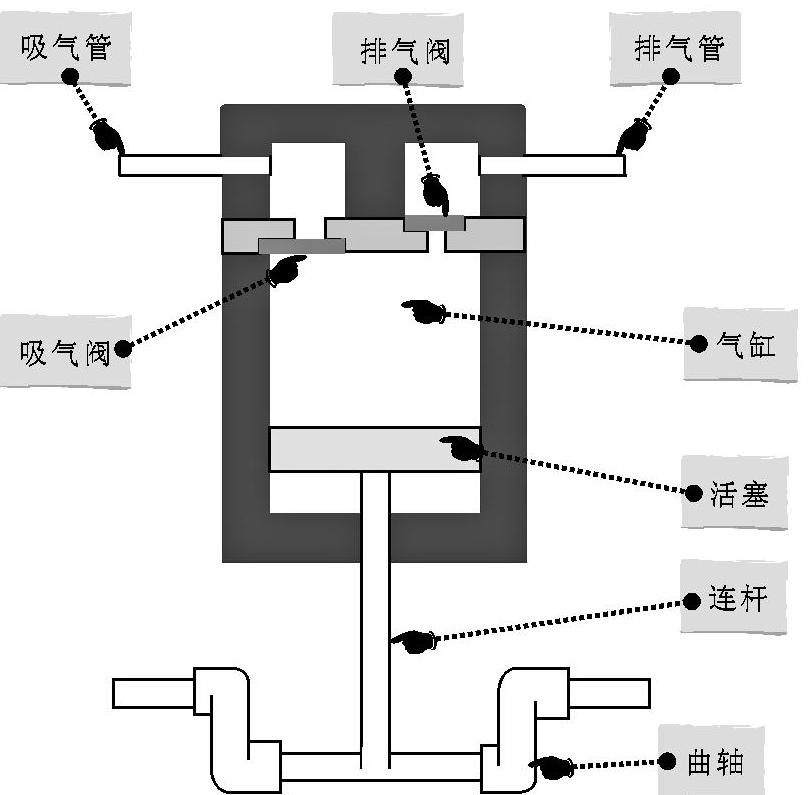

无论滑管式还是连杆式压缩机，最后都是带动气缸内部的活塞往复运动，对制冷剂进行压缩。图4-7所示为往复活塞式压缩机内部的气缸结构。从图中可以看出，气缸部分主要是由吸气阀、吸气管、排气阀、排气管等部分构成的。

图4-7 往复活塞式压缩机内部的气缸结构
