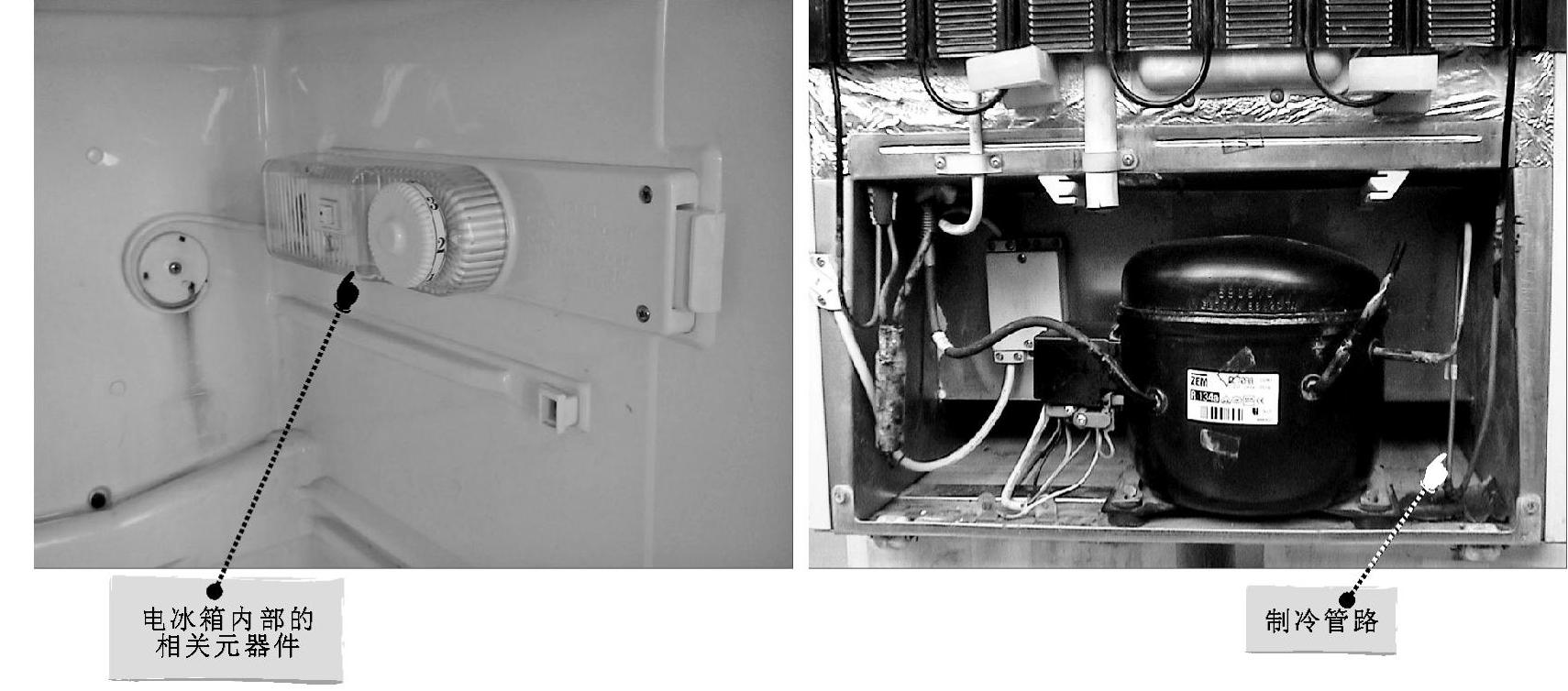

电冰箱经常出现的故障主要有不制冷、结霜严重、制冷效果差、不结霜、电冰箱不起动、不显示等故障。引起电冰箱的这些故障的原因主要是由电冰箱内部的元器件、制冷管路、制冷剂充注不足（或过多）、供电失常等造成的。电冰箱内部的元器件及制冷管路如图3-1所示。

图3-1 电冰箱内部的元器件及制冷管路

1.主控电路板的故障特点

控制电路板主要是对电冰箱的整机及工作状态进行控制。当控制电路板出现故障主要会导致电冰箱整机不工作，通电后压缩机不起动，冷藏、冷却风扇的电动机不起动，冷藏风扇的电动机转速慢，显示板不显示等故障。出现此类故障可能是电源供电电路损坏、插接件插接不良、熔断器断路、过电压保护器损坏、开关振荡集成电路异常、继电器损坏、接口电路损坏、微处理器芯片损坏等原因引起的。

2.操作显示电路的故障特点

操作显示电路主要用于输入人工指令和显示电冰箱当前的工作状态。若操作显示电路出现故障通常引起电冰箱不开机、不显示、显示不全、数码管闪烁、按键无反应等故障。出现此类故障可能是操作显示电路与主控电路板连接数据线损坏、插接件插接不良、操作显示控制芯片损坏、晶振损坏、按键损坏、显示屏损坏等原因引起的。

3.开关电源电路板的故障特点

开关电源电路板主要是为电冰箱的主控电路板、操作显示电路板等提供工作电压。当开关电源电路板出现故障后，通常会导致电冰箱整机不工作、显示板不显示、按键无声音、压缩机不起动、散热风扇不运转等故障。出现此类故障的原因可能是由于与其他电路板之间的连接线损坏、插接件插接不良、熔断器熔断、过电压保护器损坏或开关电源电路中的相关元器件损坏所引起的。

4.变频电路板的故障特点

变频电路板在主控电路板的控制下，为变频压缩机提供驱动电流。如变频电路板损坏后，通常会导致电冰箱压缩机不起动、不制冷的故障。出现此类故障的原因可能有：变频电路损坏、与压缩机的连接线损坏、主控电路板的控制数据线损坏、供电连接线损坏、熔断器开路、变频模块击穿损坏、变频驱动集成电路损坏、滤波电容器炸裂等原因所引起的。

5.调温装置的故障特点

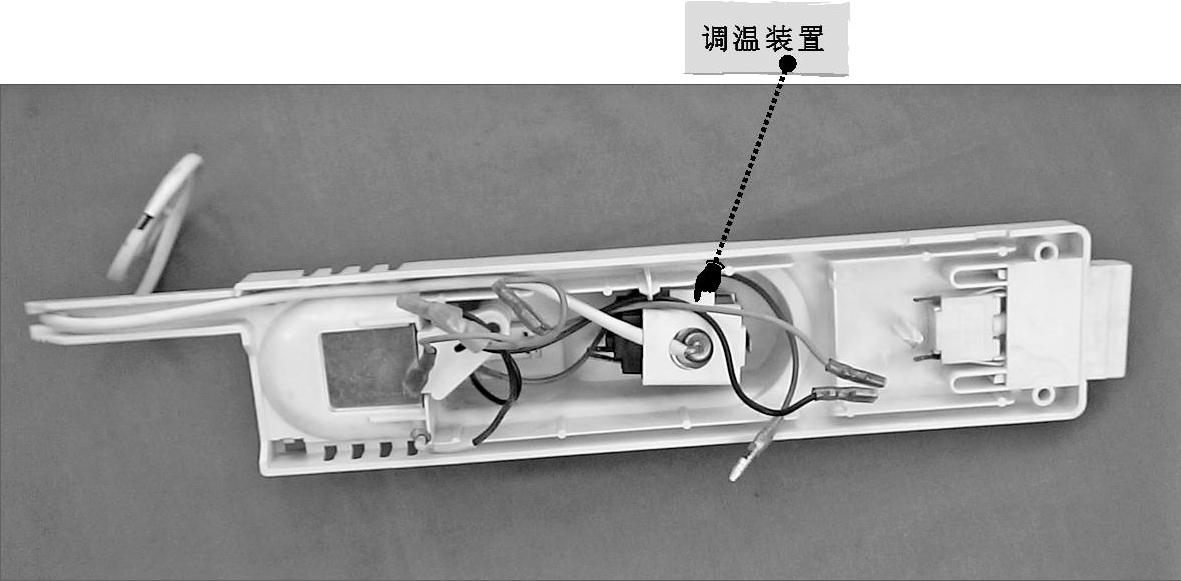

调温装置主要是用于调节冷冻室和冷藏室内的温度，若调温装置损坏，将导致电冰箱偏冷、偏热或压缩机不工作等现象。调温装置的实物外形及位置如图3-2所示。

图3-2 调温装置的实物外形及位置

6.照明灯与门开关的故障特点

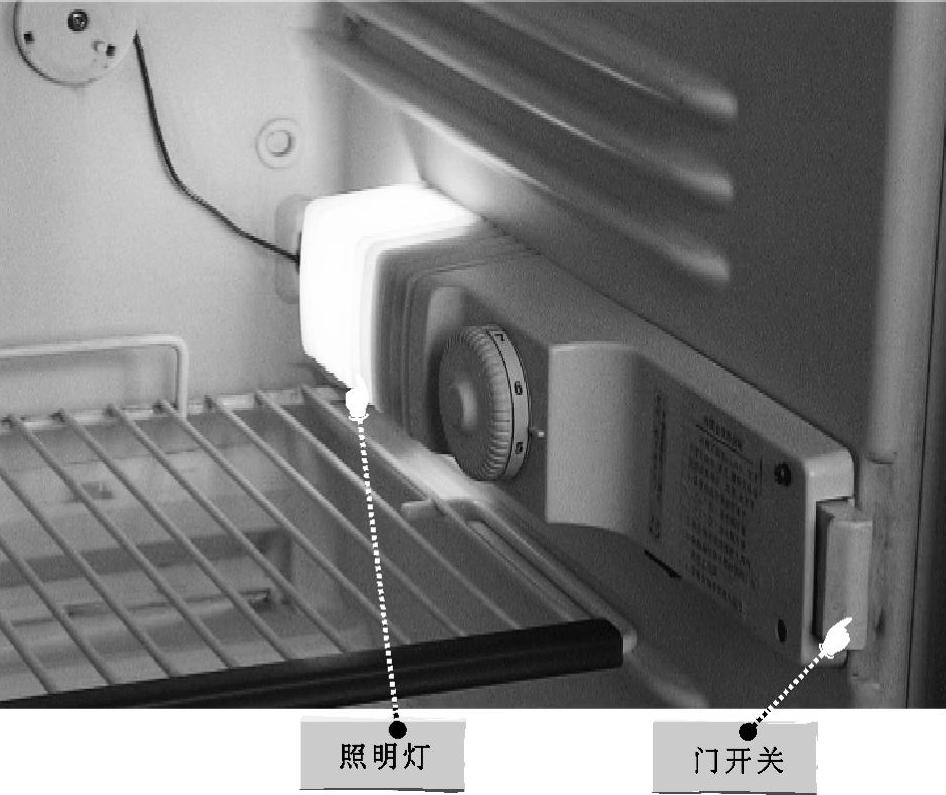

门开关主要用于控制照明灯的开启关闭，若门开关损坏，将导致照明灯的工作失常、不亮或常亮等故障；而照明灯则主要用于照明，损坏后则无法实现照明功能，但对电冰箱的其他功能和使用不会造成太大的影响。照明灯与门开关的实物外形及位置如图3-3所示。

图3-3 照明灯与门开关的实物外形及位置(www.daowen.com)

7.干燥过滤器的故障特点

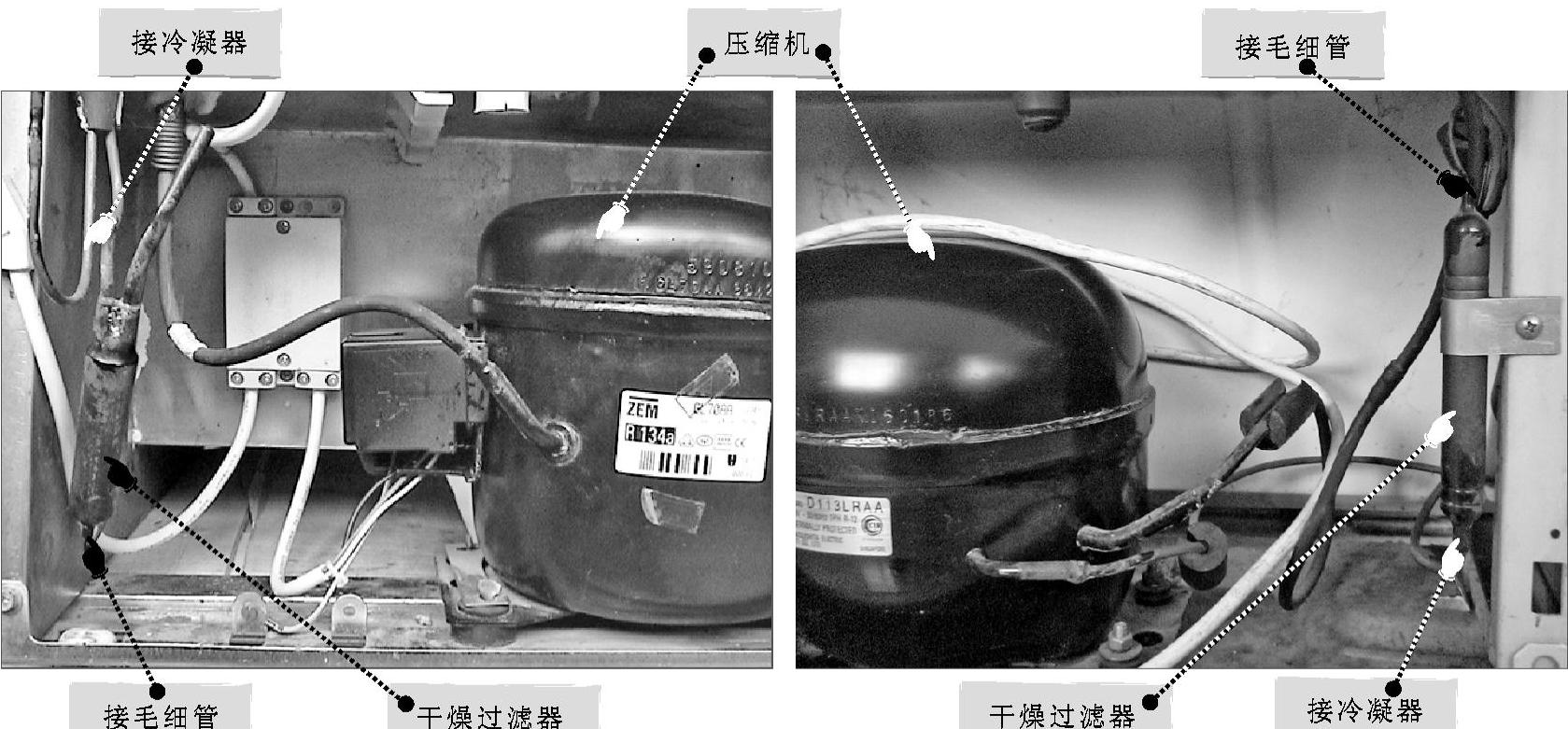

干燥过滤器主要用于干燥和过滤制冷管路中的制冷剂，若干燥过滤器出现故障将导致电冰箱出现冰堵、脏堵或堵塞毛细管、压缩机等，进而会引起电冰箱出现不制冷的故障。干燥过滤器的实物外形及位置如图3-4所示。

图3-4 干燥过滤器的实物外形及位置

8.毛细管的故障特点

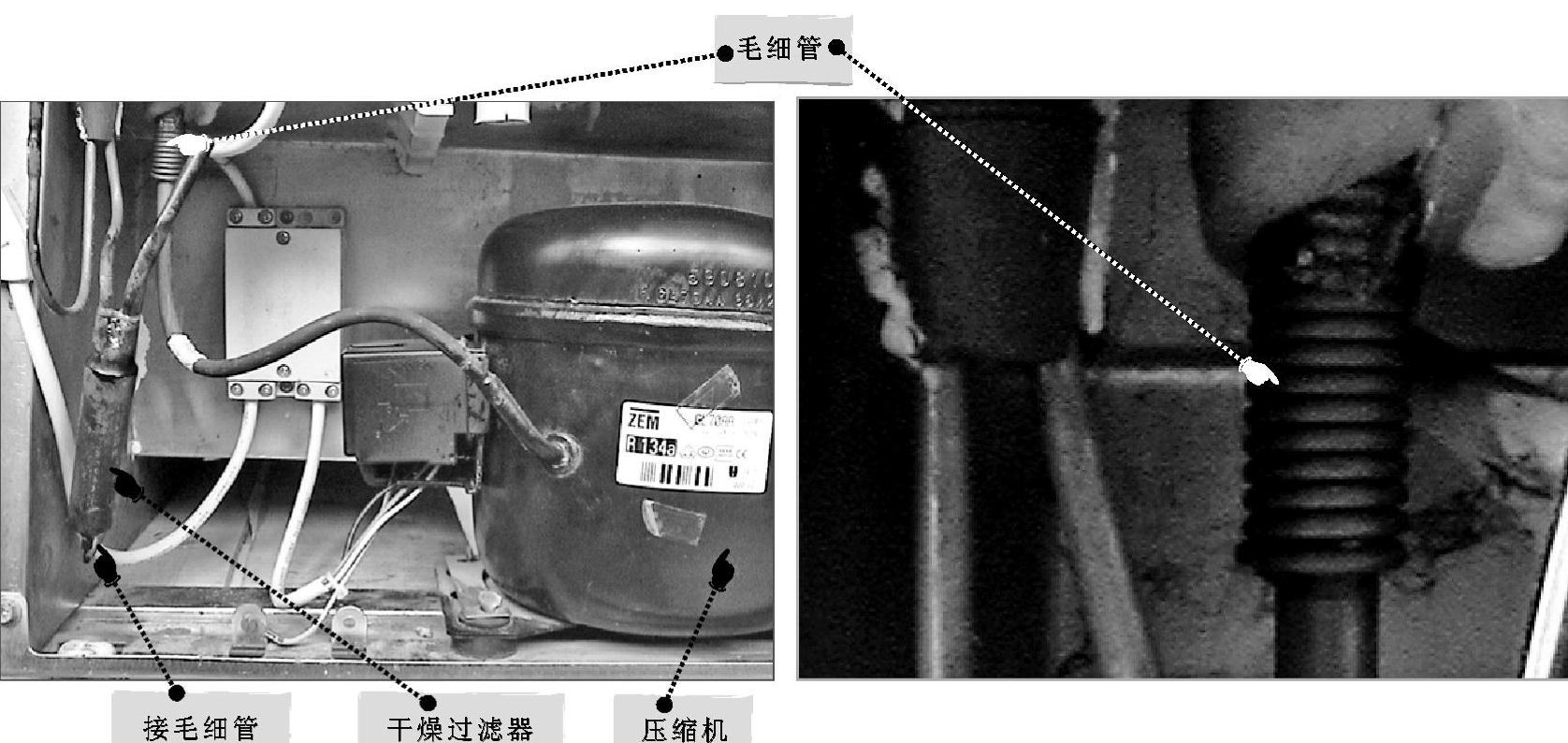

毛细管为电冰箱制冷管路中的节流装置，根据其自身较细长的特点，毛细管出现故障主要为脏堵、冰堵等，可能会导致电冰箱结霜、不制冷等故障。图3-5所示为电冰箱毛细管的实物外形及位置。

图3-5 电冰箱毛细管的实物外形及位置

9.闸阀组件的故障特点

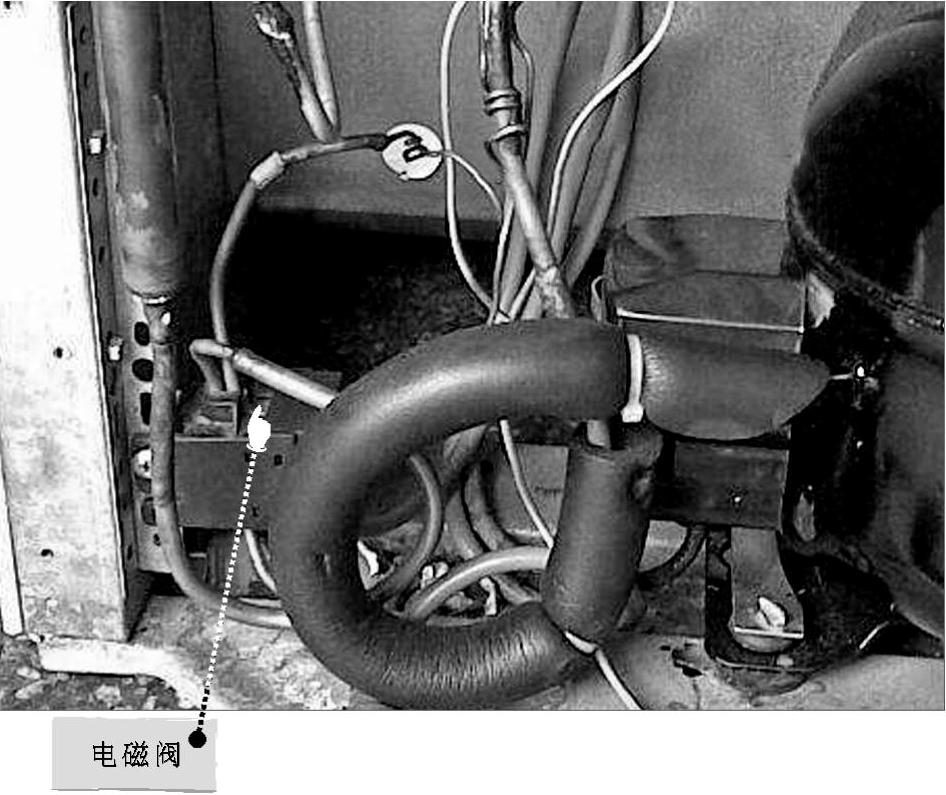

电冰箱中的闸阀组件主要有单向阀、电磁阀等。其中，当单向阀出现故障时，将导致电冰箱的制冷效果下降；而电磁阀若出现故障，可能会引起电冰箱箱室制冷异常或某个箱室不制冷等故障。图3-6所示为电冰箱中使用的电磁阀。

图3-6 电冰箱中使用的电磁阀

10.继电器的故障特点

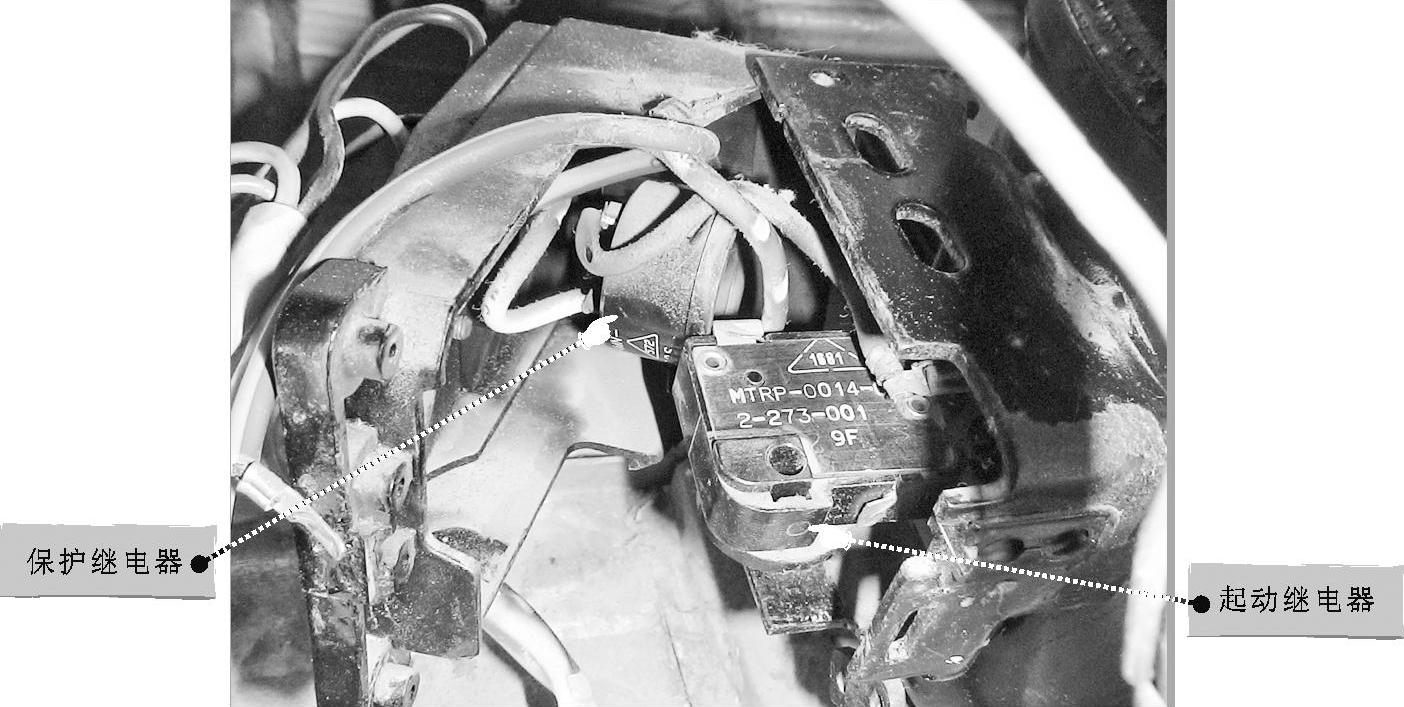

继电器主要包括起动继电器和过热保护继电器两种，若起动继电器损坏将导致压缩机不工作，或始终工作；而若过热保护继电器损坏，则可能会导致压缩机不工作、电冰箱不制冷等故障。电冰箱的继电器如图3-7所示。

图3-7 电冰箱的继电器

11.压缩机的故障特点

电冰箱主要通过压缩机实现其制冷功能，若压缩机损坏或工作效率低，将导致电冰箱制冷效果差、不制冷、工作噪声大等故障。图3-8所示为电冰箱的压缩机及其组件。
