学会制冷管路的充注制冷剂技能练习

本训练中我们将实际操作三通压力表阀、制冷剂钢瓶等设备,对电冰箱管路进行充注制冷剂操作;在亲自动手操作中,练习并掌握充注制冷剂技能。

对制冷管路的维修完成后,并且也进行过充氮检漏、抽真空等操作,接下来就可对电冰箱进行充注制冷剂操作了,使电冰箱恢复到原始状态。

电冰箱采用的制冷剂主要有R12、R134a、R600a三种,这三种制冷剂的充注方法基本相同。制冷剂的充注方法如图2-24所示。

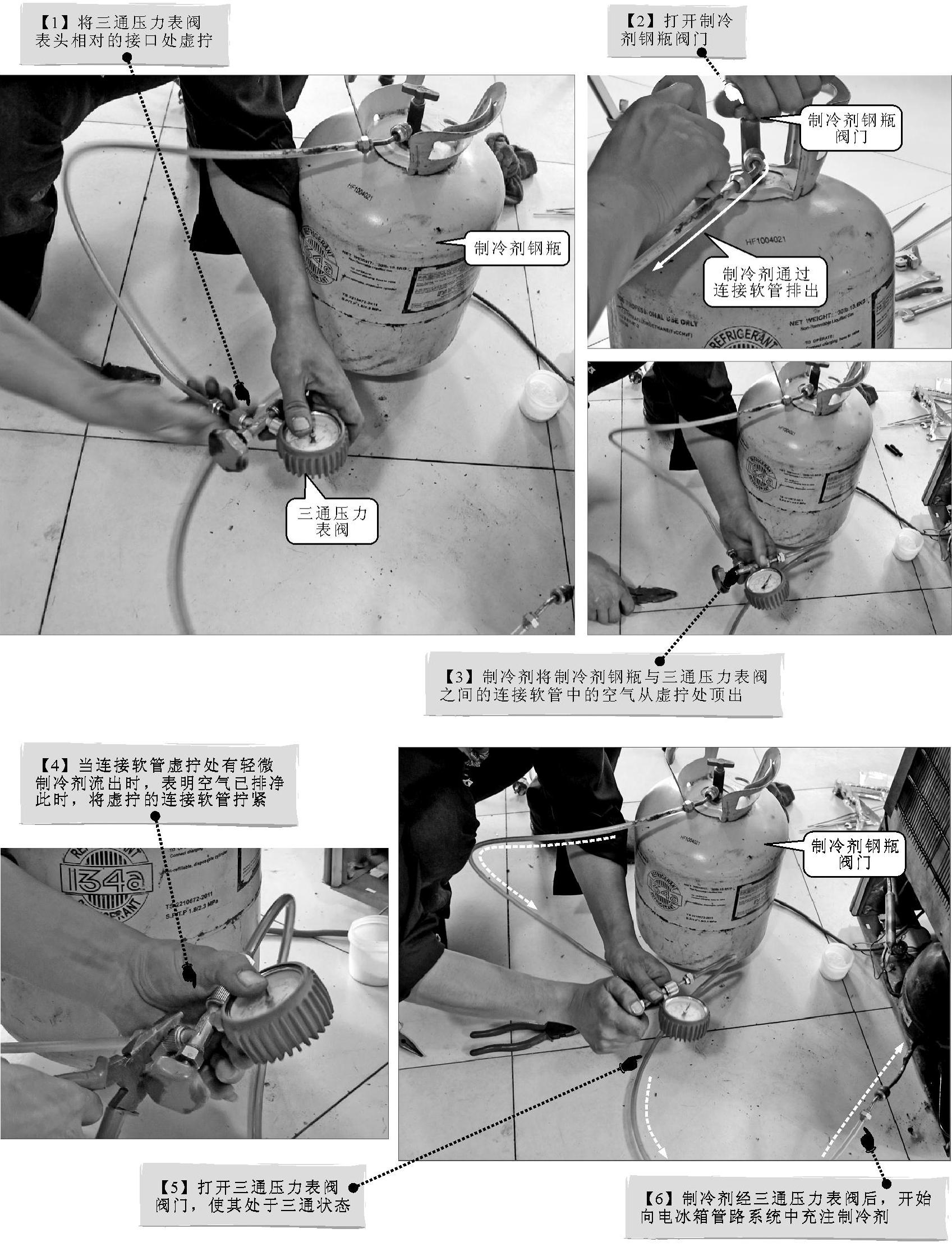

图2-24 制冷剂的充注方法

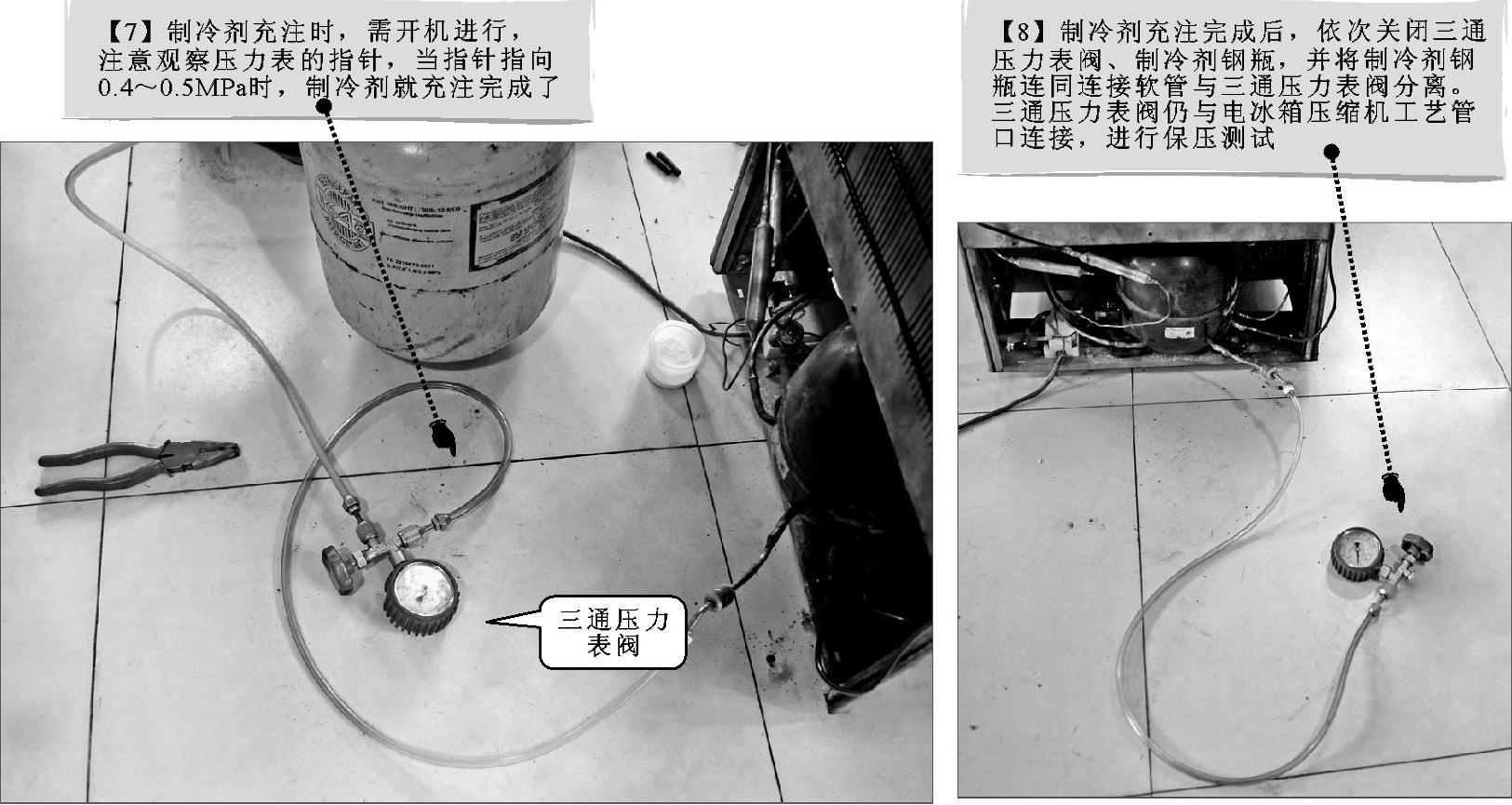

图2-24 制冷剂的充注方法(续)

【特别提示】(www.daowen.com)

充注制冷剂操作一般要分多次完成,即开始充注制冷剂约10s后关闭压力表阀、关闭制冷剂钢瓶,开机运转15min后,开始第二次充注;同样,充注10s左右后,停止充注,再连续运转15min后,开始第三次充注,如此反复。一般可分为六次进行充注,充注时间一般应控制在1.5h内。充注过程中可同时观察压力表显示压力,判断制冷剂充注是否完成。

充注完成后,连续观察2h(电冰箱至少完成一次自动停机、自动起动循环),电冰箱制冷效果良好,且运行压力正常(根据电冰箱功率大小、制冷剂类型不同具体运行压力也不相同),表明制冷剂充注成功。

制冷剂充注完成后,还需要对工艺管口进行封口操作,通常封口操作需要使用封口钳、气焊设备等进行。图2-25所示为使用气焊设备对工艺管口进行封口操作。

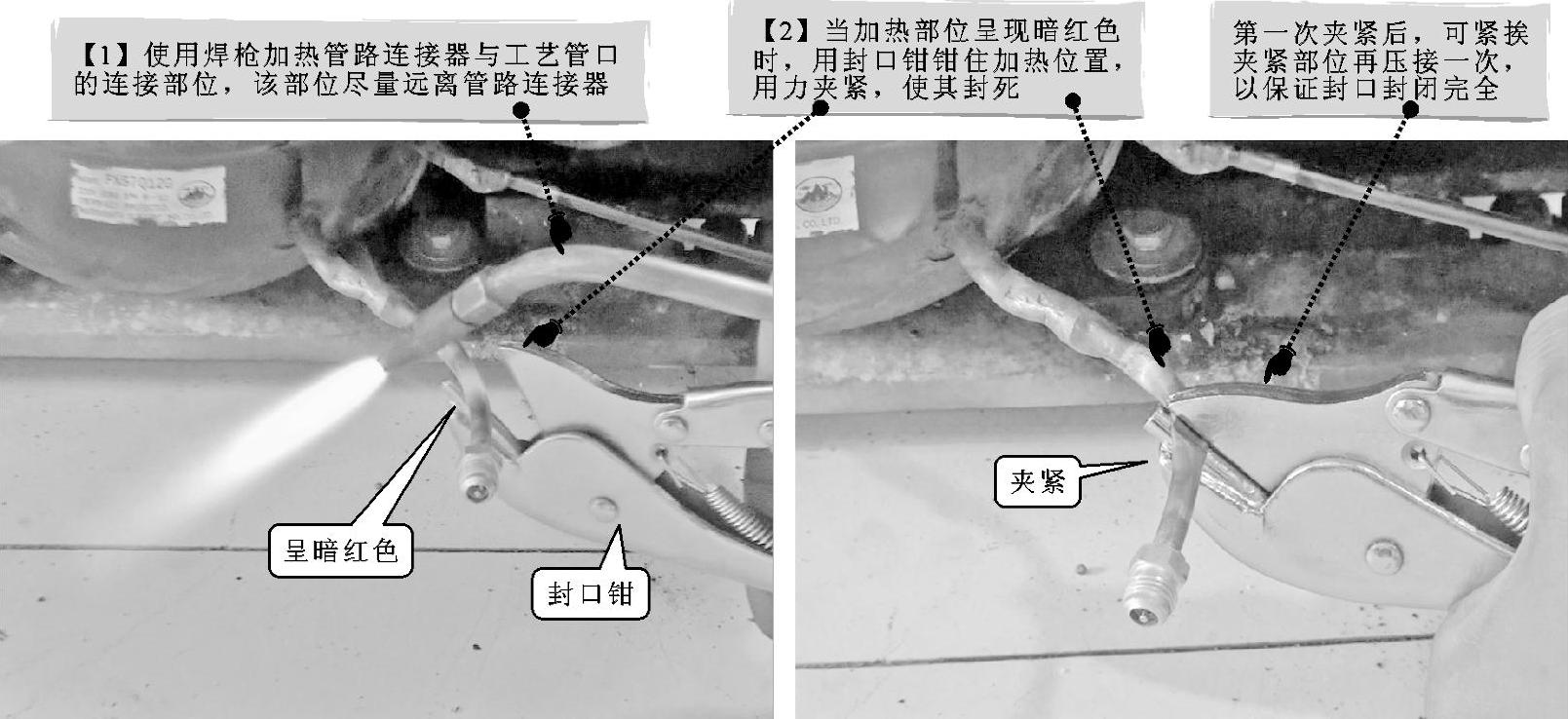

图2-25 使用气焊设备对工艺管口进行封口操作

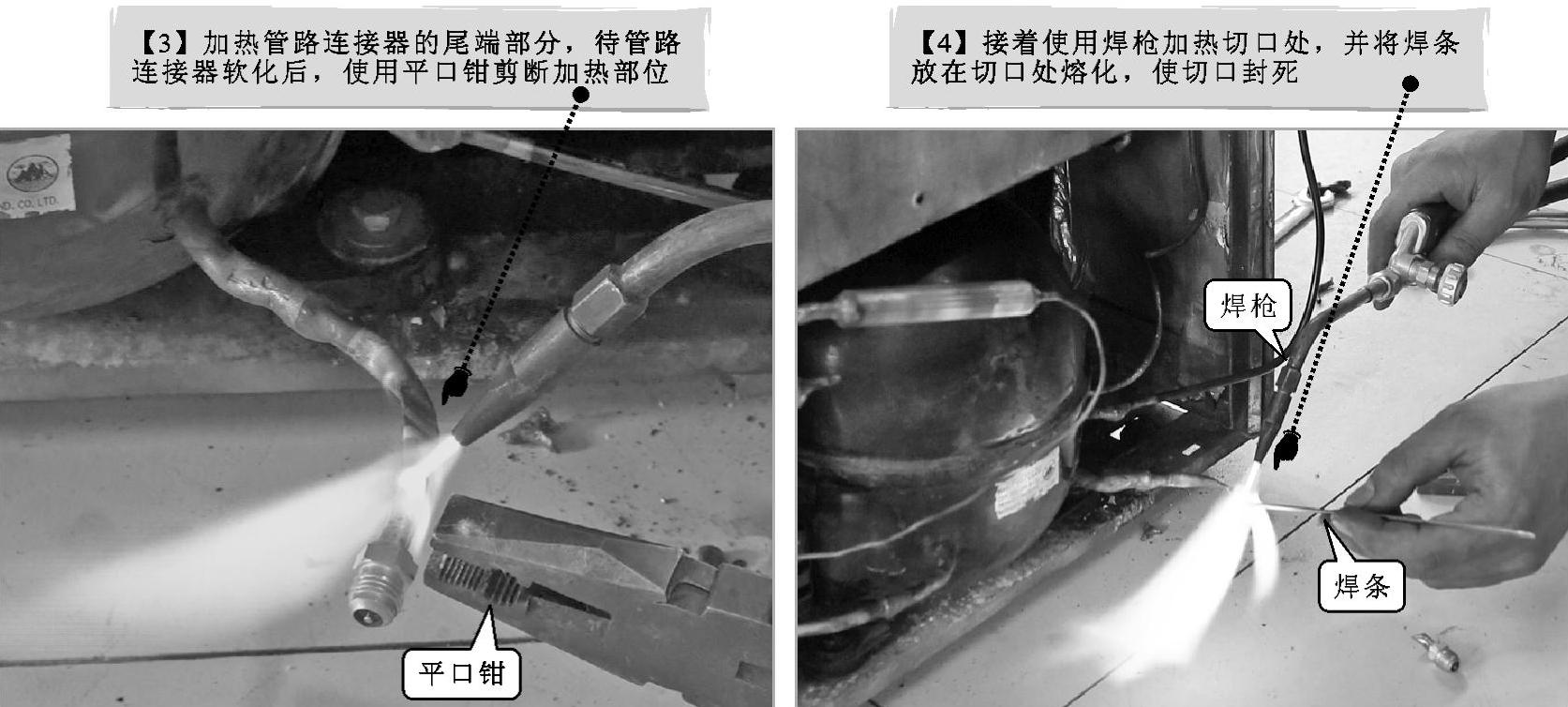

图2-25 使用气焊设备对工艺管口进行封口操作(续)
