本节课主要学习有关管路充注制冷剂方面的知识，了解制冷剂的识别，以及相关设备在连接、操作中应注意的要点，以规范下午实训时的操作方法。

充注制冷剂是电冰箱制冷管路检修中重要的维修技能之一。电冰箱管路检修完毕，都需要进行制冷剂的充注。图2-9所示为盛放有电冰箱用制冷剂的钢瓶。

【专家热线】

Q：请问专家，制冷剂有那么多型号，它们有什么区别吗？

A：制冷设备从发明到普及，一直都在进行技术的改进，其中制冷剂的技术革新是很重要的一个方面。制冷剂属于化学物质，早期的制冷剂由于使用材料与制造工艺的问题，制冷效果不是很理想，并且对人体和环境影响很严重。这就使制冷剂的设计人员不断地对制冷剂的替代品进行技术革新，而我国制冷设备的技术革新较落后，这就是造成了目前市面上制冷剂型号较多的原因。

制冷剂与制冷剂之间是有区别的：

制冷剂R12是电冰箱中使用率最高的制冷剂，R12对人体有害，并且对大气臭氧层有极强破坏力，还可能对地表水、土壤、大气和饮用水造成污染。

制冷剂R134a是使用最广泛的中低温环保制冷剂，由于其良好的综合性能，使其成为R12的替代品。该制冷剂对臭氧层不起破坏作用，具有良好的安全性能，其制冷量、效率与R12非常接近。

制冷剂R600a是一种性能优异的新型碳氢制冷剂，取自天然成分，不损坏臭氧层，无温室效应，绿色环保。其特点是蒸发潜热大，冷却能力强；流动性能好，输送压力低，耗电量低，负载温度回升速度慢，与各种压缩机润滑油兼容。但是该制冷剂具有弱刺激和麻醉作用，并且与空气混合易形成爆炸性混合物，遇热源和明火有燃烧、爆炸的危险。

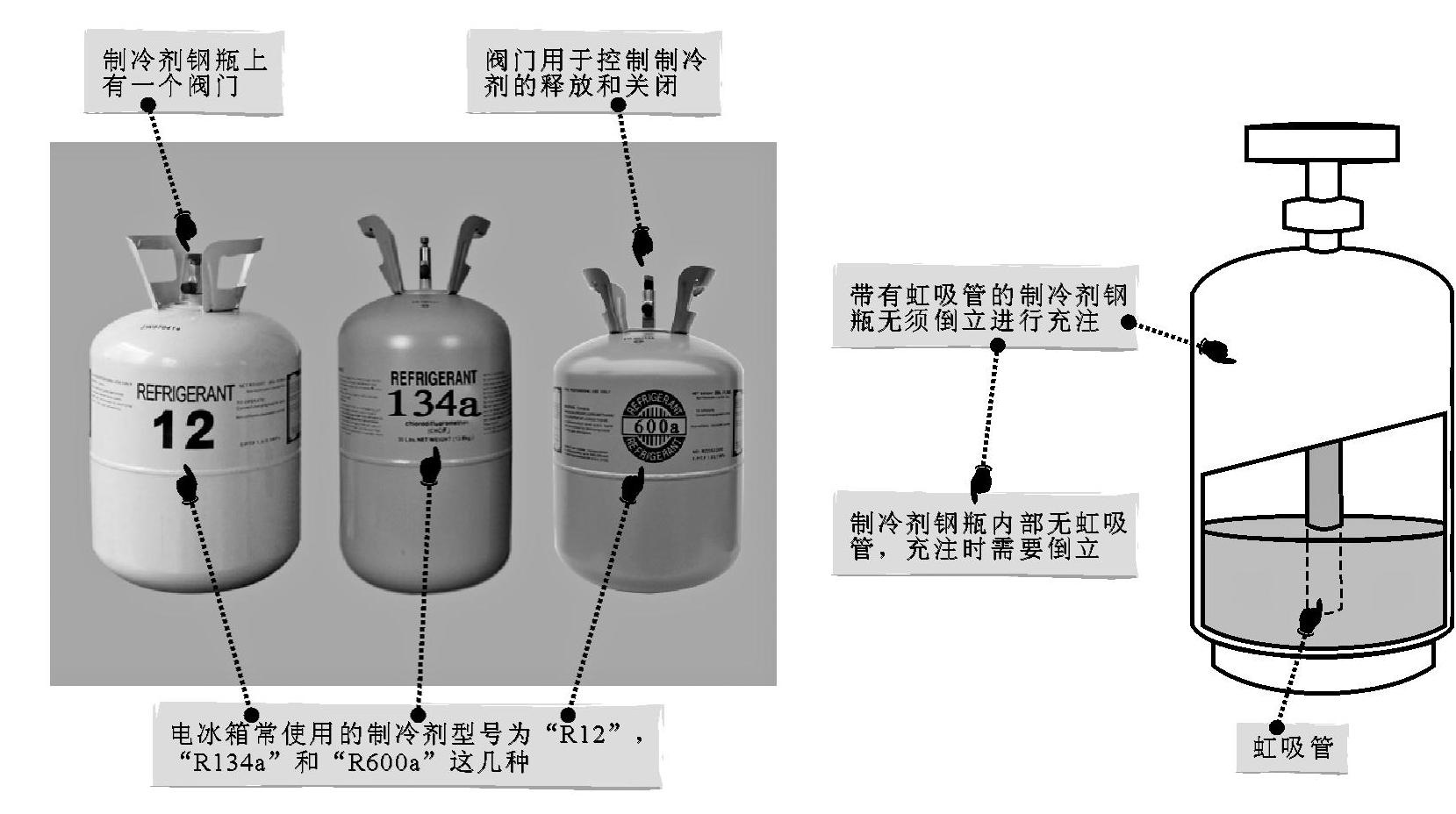

图2-9 盛放有电冰箱用制冷剂的钢瓶(www.daowen.com)

在进行充注制冷剂操作时，应确保充注制冷剂的量和类型要符合电冰箱的标称量，充入的量过多或过少都会对电冰箱的制冷效果产生影响。因此，在充注制冷剂前，可首先根据电冰箱上的铭牌标识或压缩机上的标识，识别制冷剂的类型或标称量，如图2-10所示。

充注制冷剂的设备主要包括制冷剂钢瓶、三通压力表阀和连接软管，其作用就是向电冰箱管路系统中充注适量的制冷剂。在进行充注制冷剂操作前，应了解并掌握电冰箱管路充注制冷剂相关设备的连接关系和顺序，如图2-11所示。

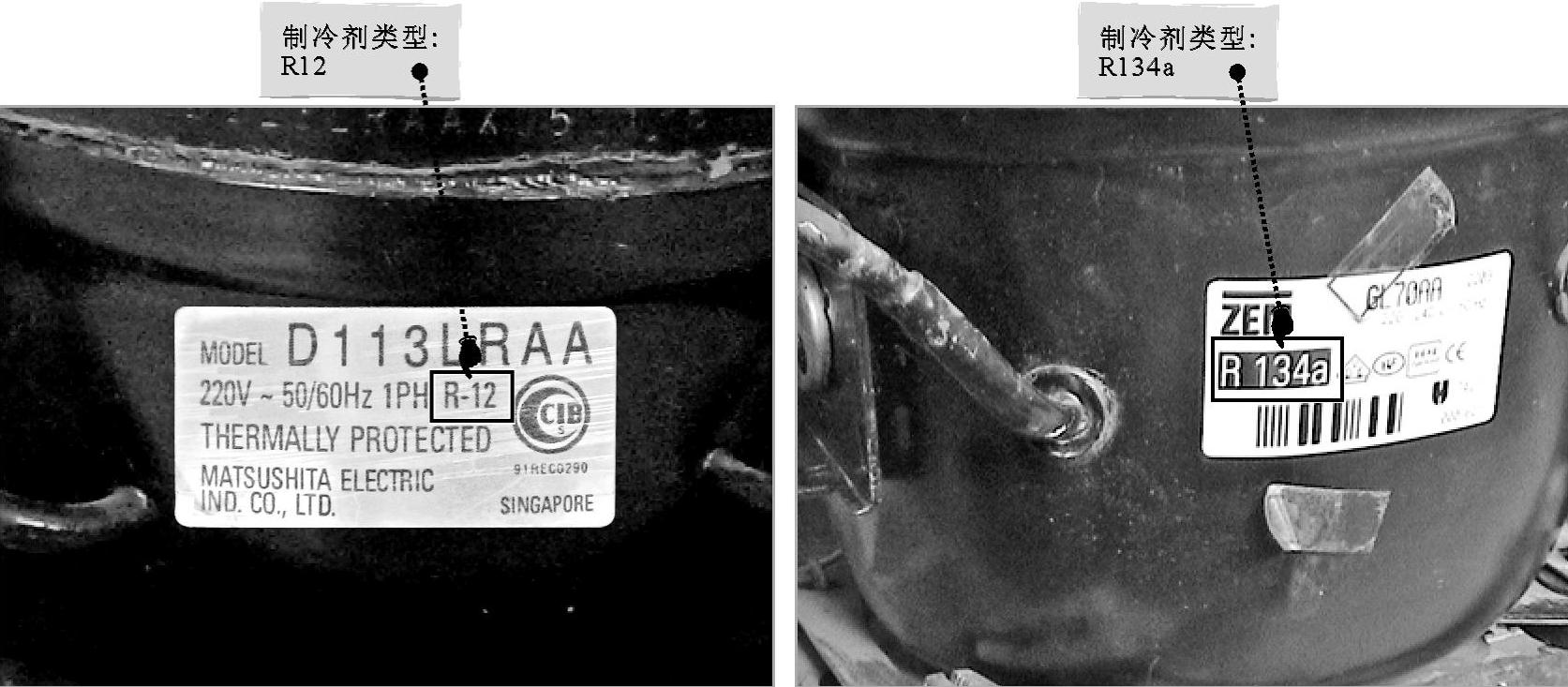

图2-10 识别制冷剂的类型

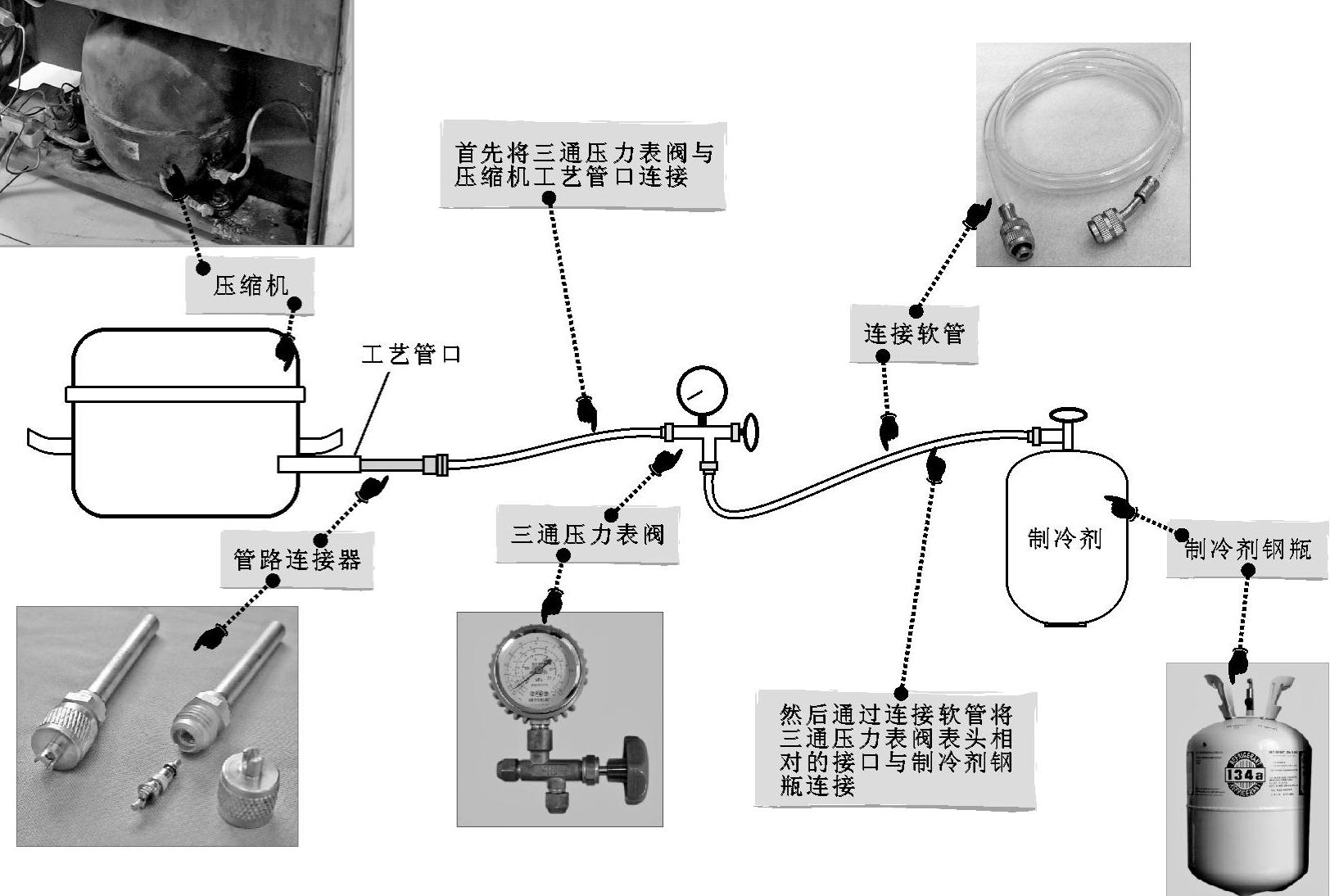

图2-11 电冰箱管路充注制冷剂相关设备的连接关系和顺序示意图

【特别提示】

充注制冷剂操作必须在抽真空操作后进行，并且为了避免设备之间的连接软管进入空气，抽真空完成后压缩机与三通压力表阀保持连接，并使三通压力表阀处于关闭状态，只需将另外一根连接软管所连接的真空泵替换为制冷剂钢瓶即可。

另外还需注意，连接软管与制冷剂钢瓶连接时，很容易进入空气，因此充注制冷剂开始阶段，首先要将这根连接软管中的空气排出（用制冷剂顶出），然后再打开三通压力表阀进行充注制冷剂操作。
