新型电冰箱的实用辅助工具介绍

时间:2023-06-16 理论教育 版权反馈
【摘要】:在维修电冰箱时,有时需要用到一些辅助工具,如连接软管、转接头、管路连接器、纳子、AB双管胶、细砂纸、泡沫填充剂、锤子等。图1-50 纳子的实物外形及应用场合5.AB双管胶电冰箱制冷管路中轻微漏点的修补及电冰箱外壳的粘合通常会用到AB双管胶。

新型电冰箱的实用辅助工具介绍

在维修电冰箱时,有时需要用到一些辅助工具,如连接软管、转接头、管路连接器、纳子、AB双管胶、细砂纸、泡沫填充剂、锤子等。

1.连接软管

在维修电冰箱过程中,当需要对管路系统进行充氮气、抽真空、充注制冷剂等操作时,各设备或部件之间的连接均需要用到连接软管(也称加氟管)。目前,根据连接软管的接口类型不同主要有公—公制(米制)连接软管和公—英制连接软管两种,如图1-47所示。

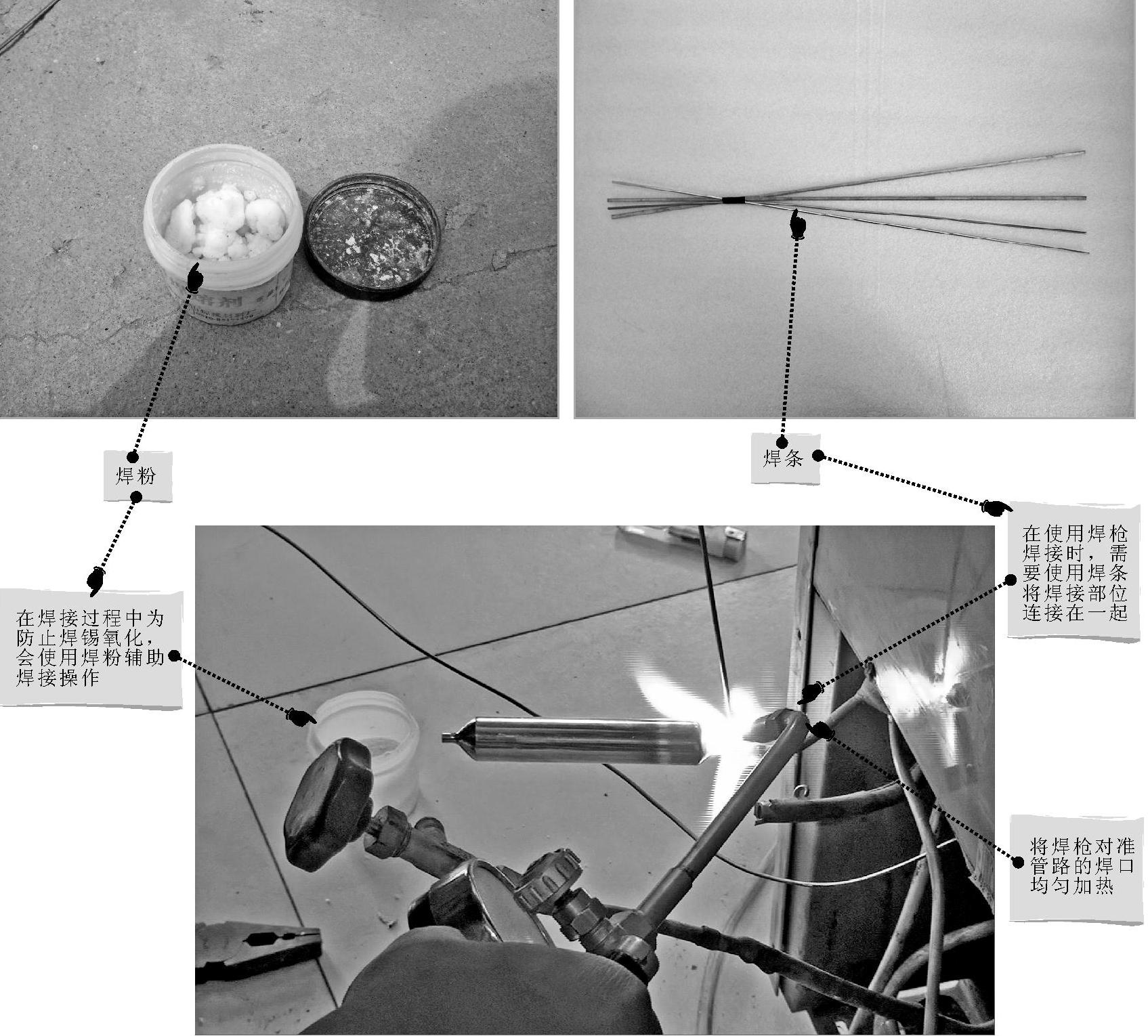

图1-45 焊料的实物外形及使用方法


图1-46 清洁刷和手提式电动吹风机的实物外形及使用方法

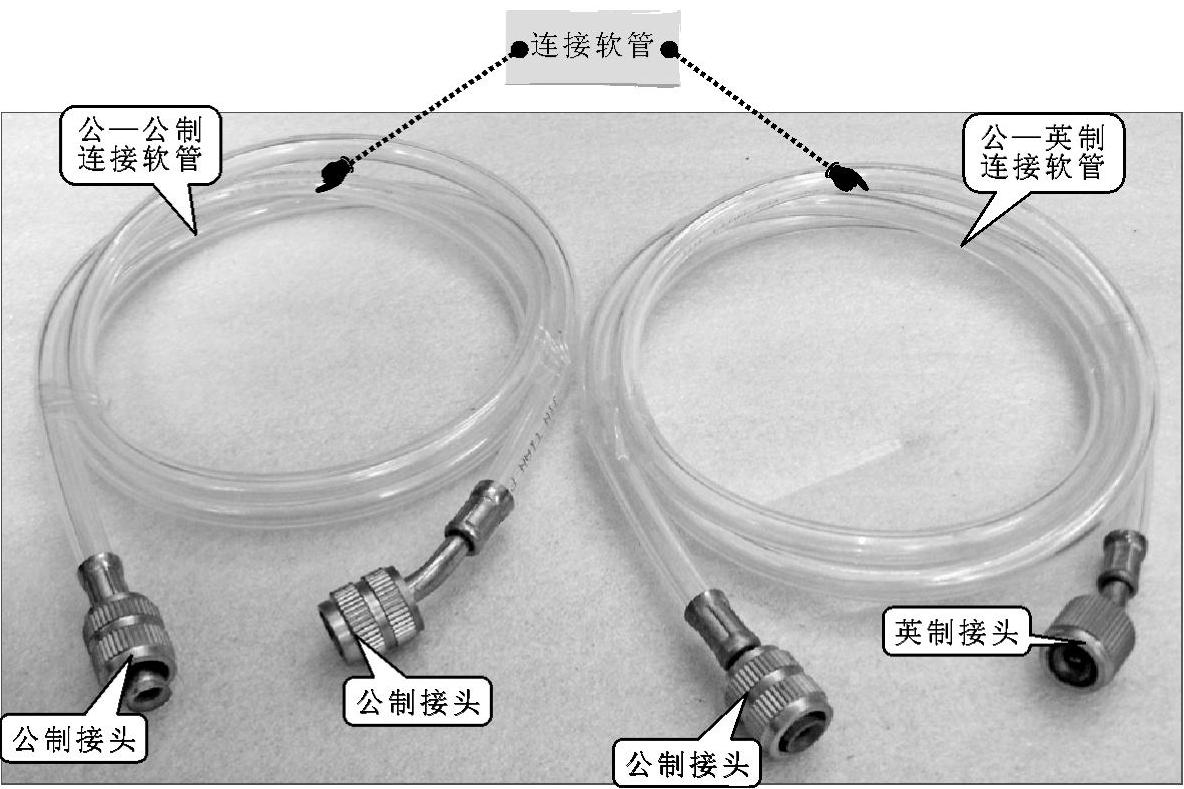

图1-47 连接软管的实物外形

2.转接头

在维修电冰箱时,常常会遇到管口制式不匹配的情况,可使用转接头进行转接后,再将不同类型的接口进行连接。图1-48所示为转接头的实物外形。

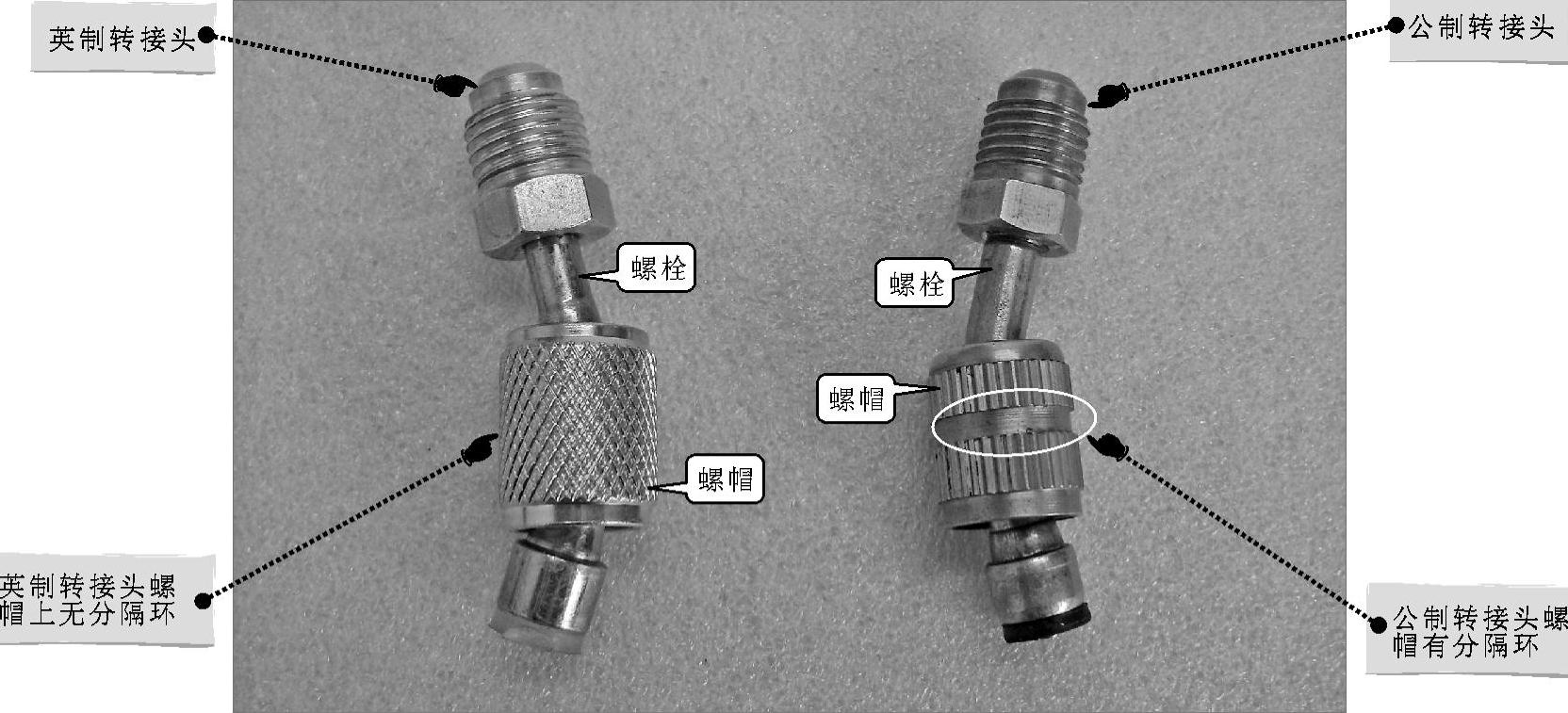

图1-48 转接头的实物外形

【知道更多】

常见的转接头有公制(米制)转英制转接头和英制转公制转接头。在公制转英制转接头上,螺帽(螺母)有明显的分隔环;在英制转公制转接头上,螺帽无明显的分隔环,可以由此来分辨两种转接头。

3.管路连接器

管路连接器是专用来连接压缩机工艺管口和连接软管的器件。图1-49所示为管路连接器的实物外形及使用方法。

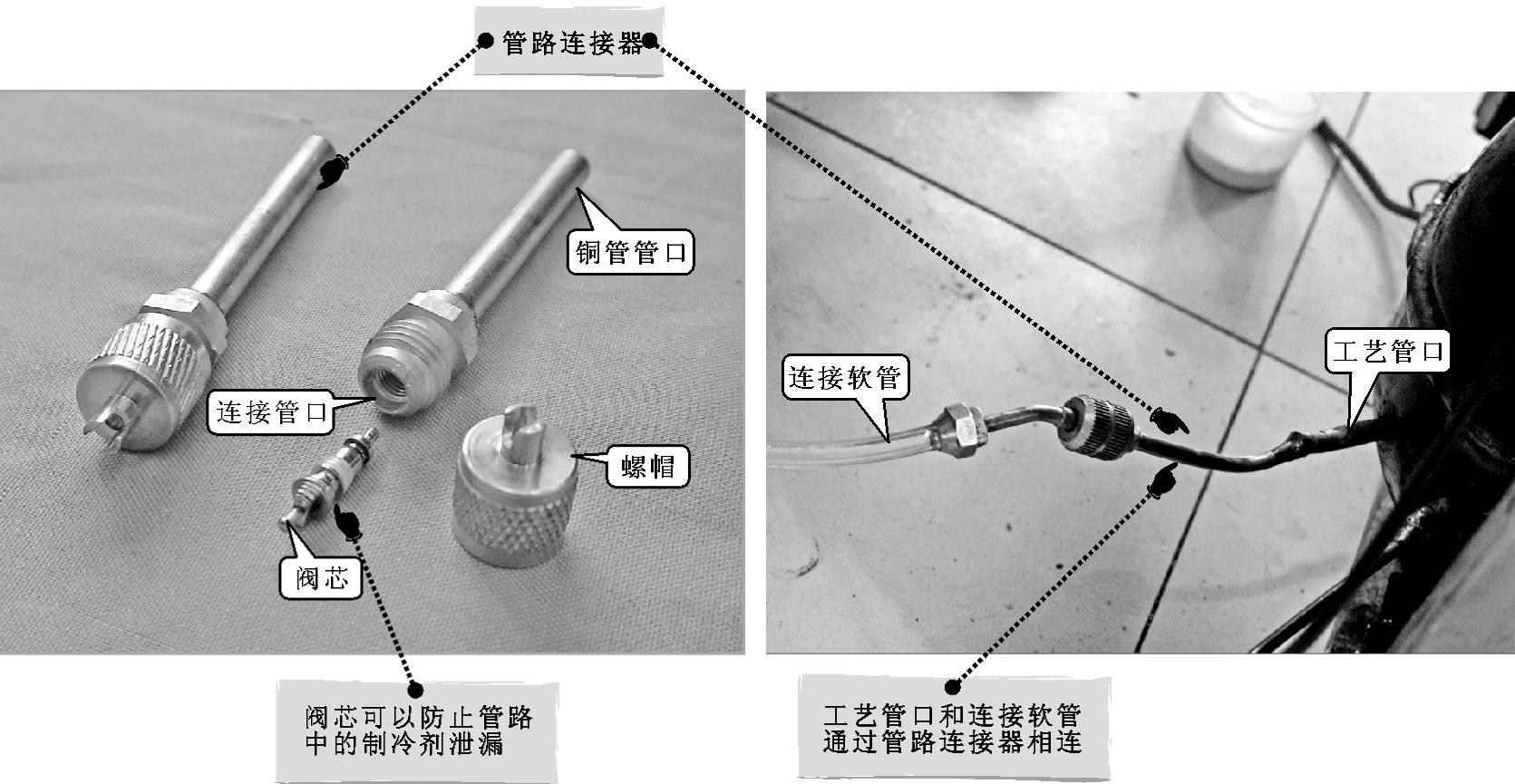

图1-49 管路连接器的实物外形及使用方法

【特别提示】

管路连接器的一端为铜管管口,另一端设有螺帽,将螺帽拧下后,可看到内部带有阀芯的连接接口,连接管口设有阀芯可以防止管路中的制冷剂泄漏,只有在按下阀芯时,制冷剂才可通过管路连接器。(www.daowen.com)

4.纳子

在维修电冰箱的过程中,将两个相同管径或两个不同材质的管路进行连接时,可使用纳子连接。例如,蒸发器的管口与制冷管路连接时,多使用纳子连接。纳子的实物外形及应用场合如图1-50所示。

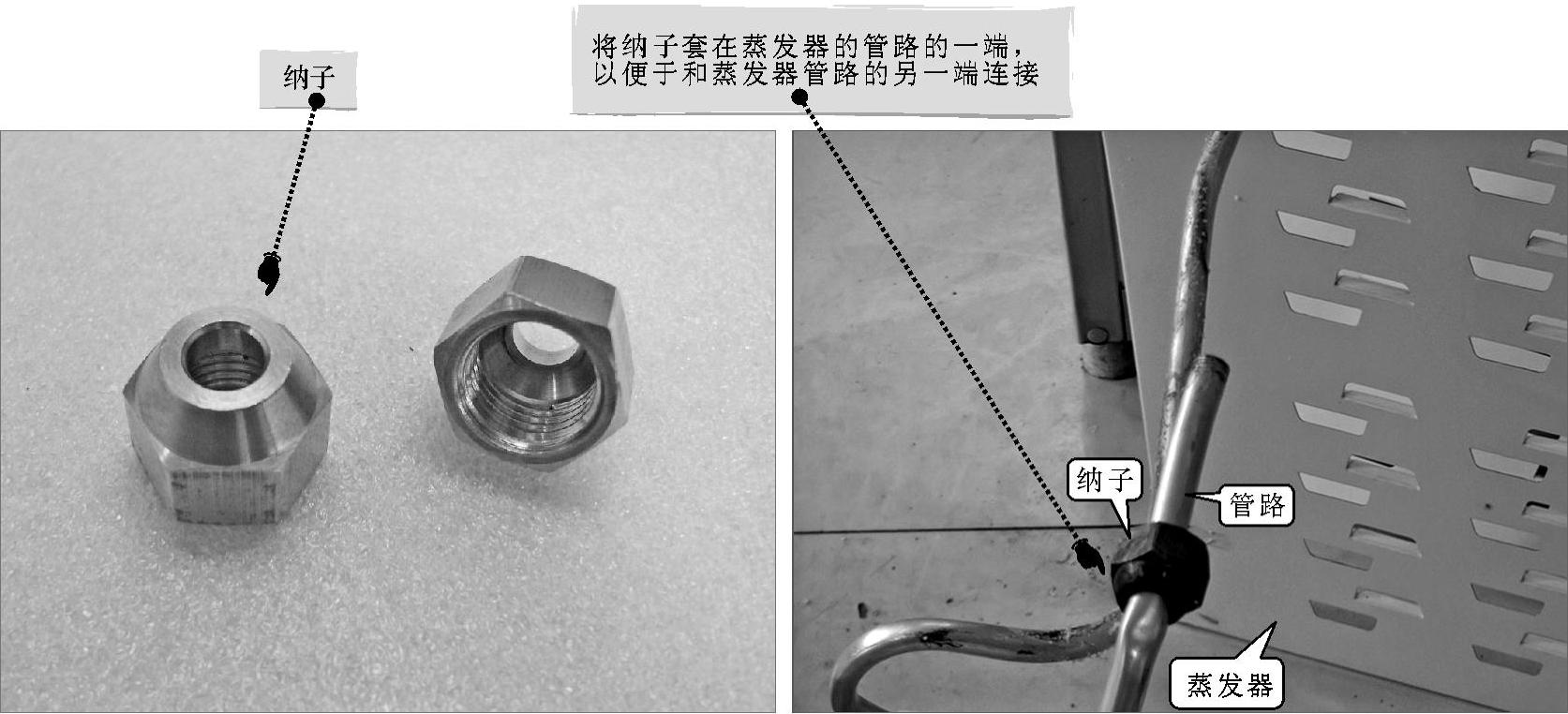

图1-50 纳子的实物外形及应用场合

5.AB双管胶

电冰箱制冷管路中轻微漏点的修补及电冰箱外壳的粘合通常会用到AB双管胶。AB双管胶的实物外形及应用场合如图1-51所示,使用时将AB双管胶按一定比例混合在一起搅拌均匀即可使用。

6.细砂纸

在检修电冰箱管路时,若管路中有微小的泄漏孔或缝隙需要修补,应首先使用砂纸将铝制管路泄漏孔或缝隙的周围打磨干净。细砂纸的实物外形及使用方法如图1-52所示。

7.泡沫填充剂

一些电冰箱的蒸发器采用内置式,对其进行检修时都需要破坏其隔热层的填充物,因此当修复后,需要重新添加填充物,此时就需用到泡沫填充剂对电冰箱隔热层进行填充,保证电冰箱的制冷效果。图1-53所示为电冰箱泡沫填充剂的实物外形及使用方法。

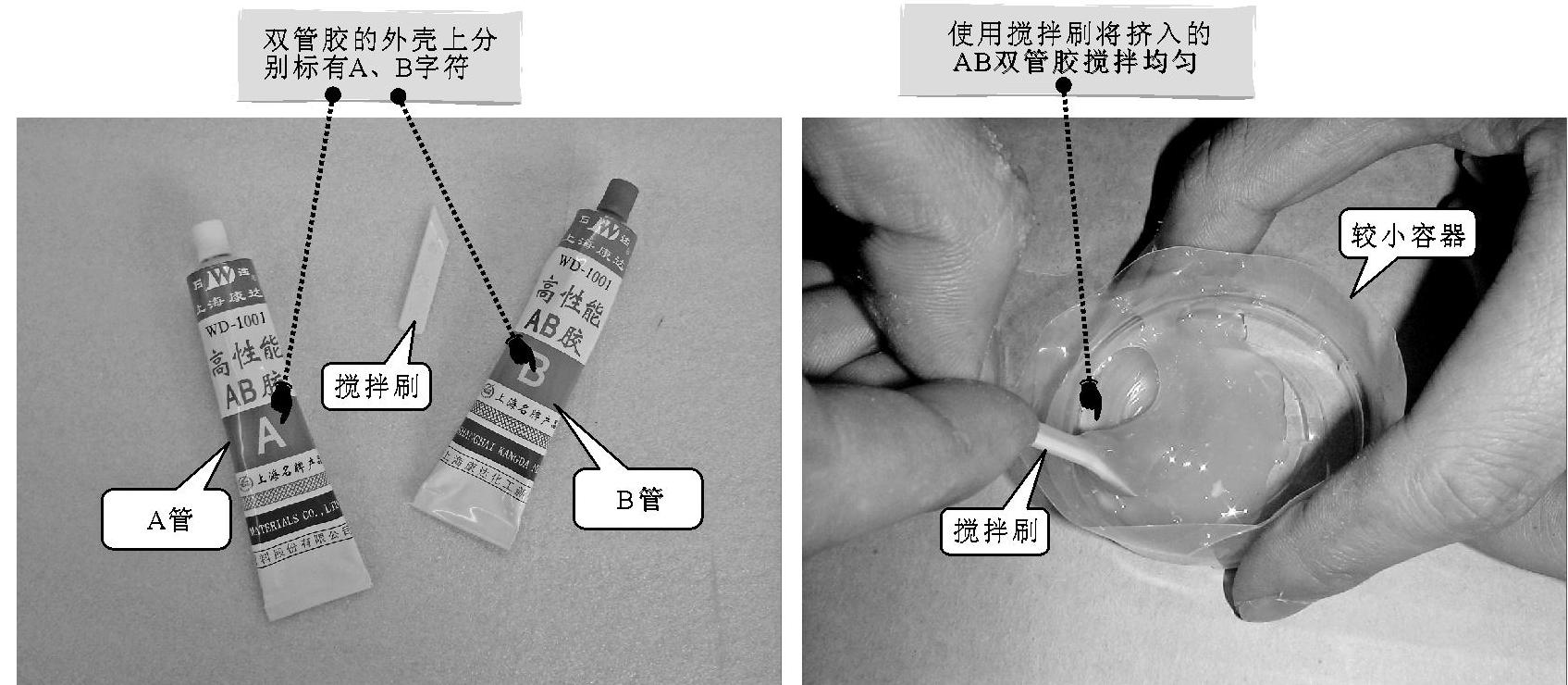

图1-51 AB双管胶的实物外形及应用场合

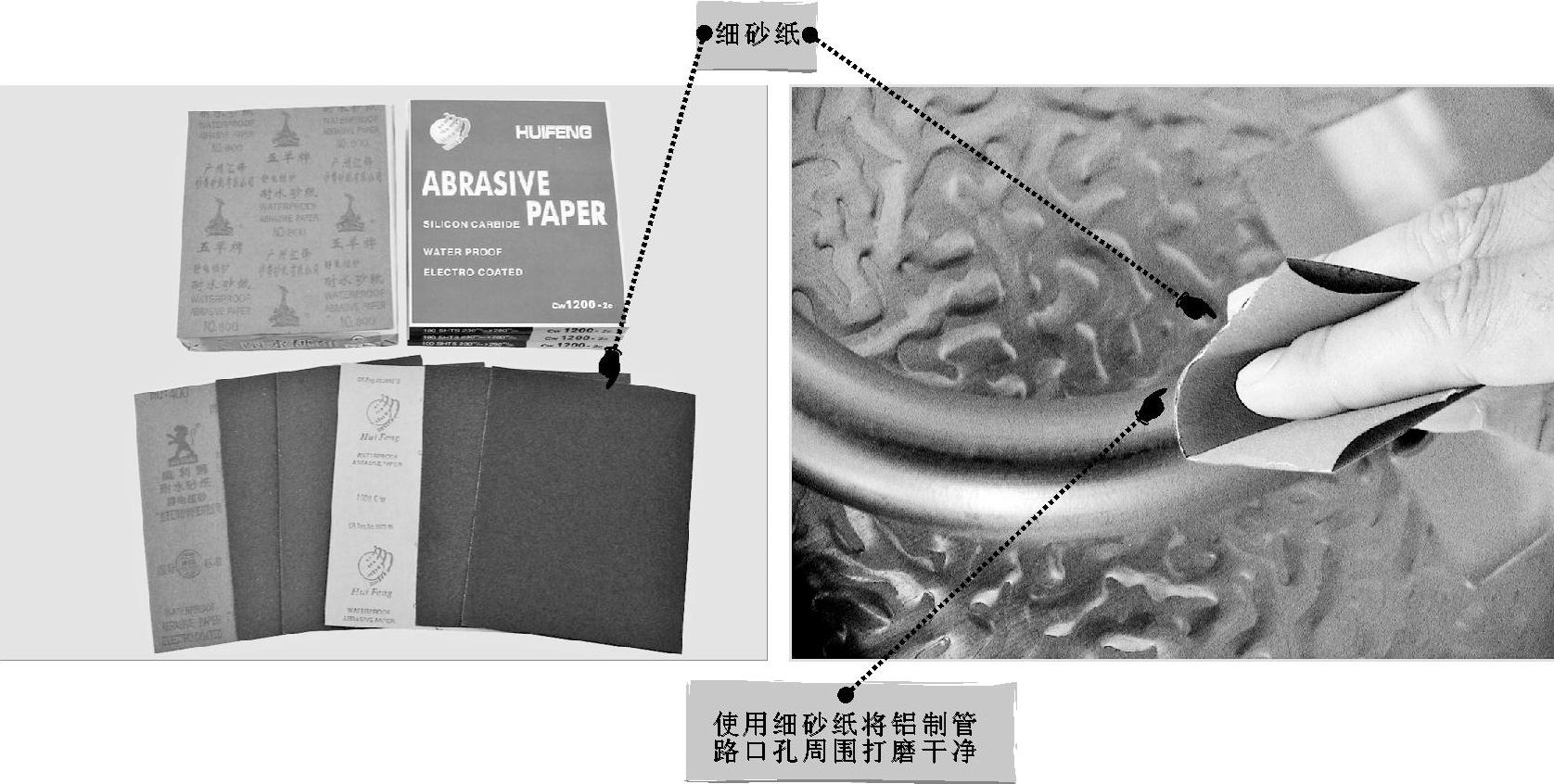

图1-52 细砂纸的实物外形及使用方法

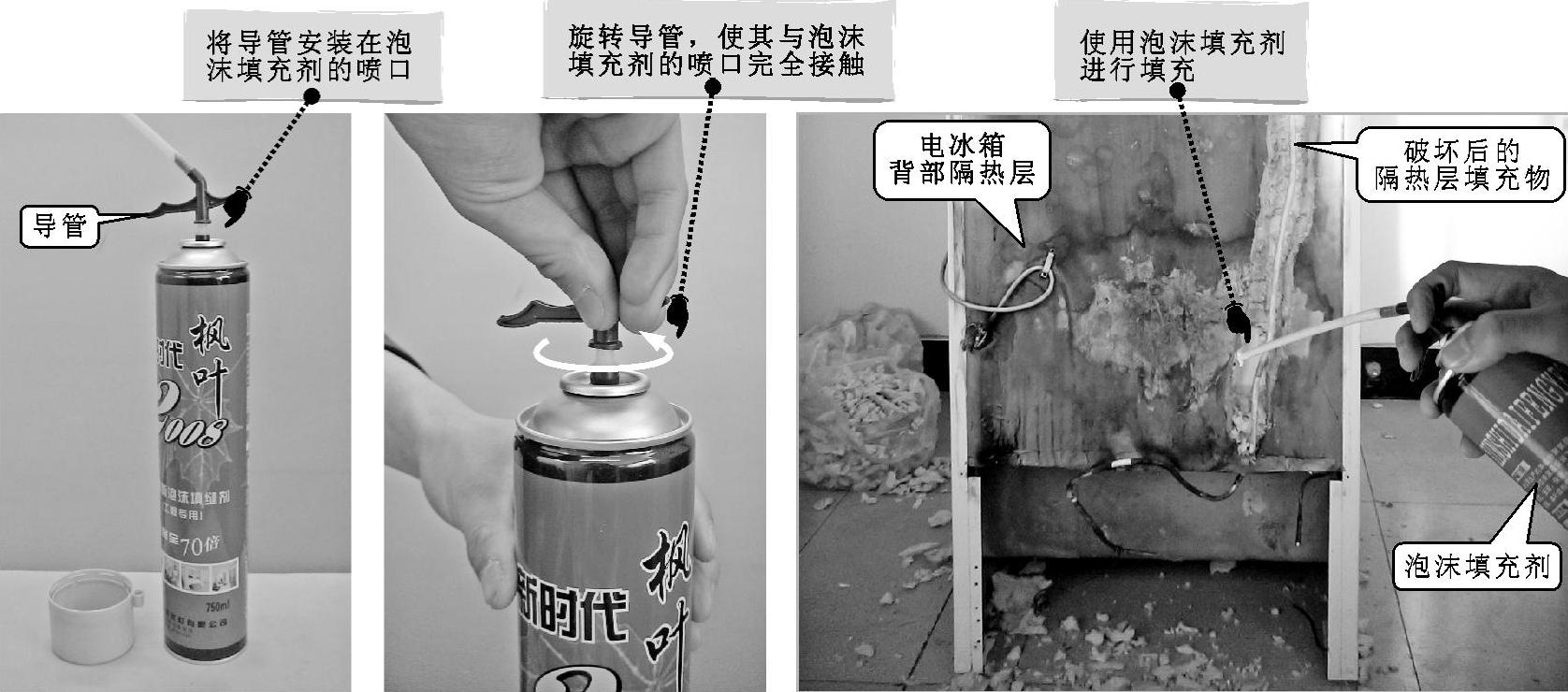

图1-53 电冰箱泡沫填充剂的实物外形及使用方法

8.锤子

在对制冷设备中的压缩机进行检测维修时经常会使用到锤子来判断故障点。图1-54所示为锤子的实物外形及使用方法。在使用锤子时,可先垫一块薄木板,再对压缩机等进行敲击。

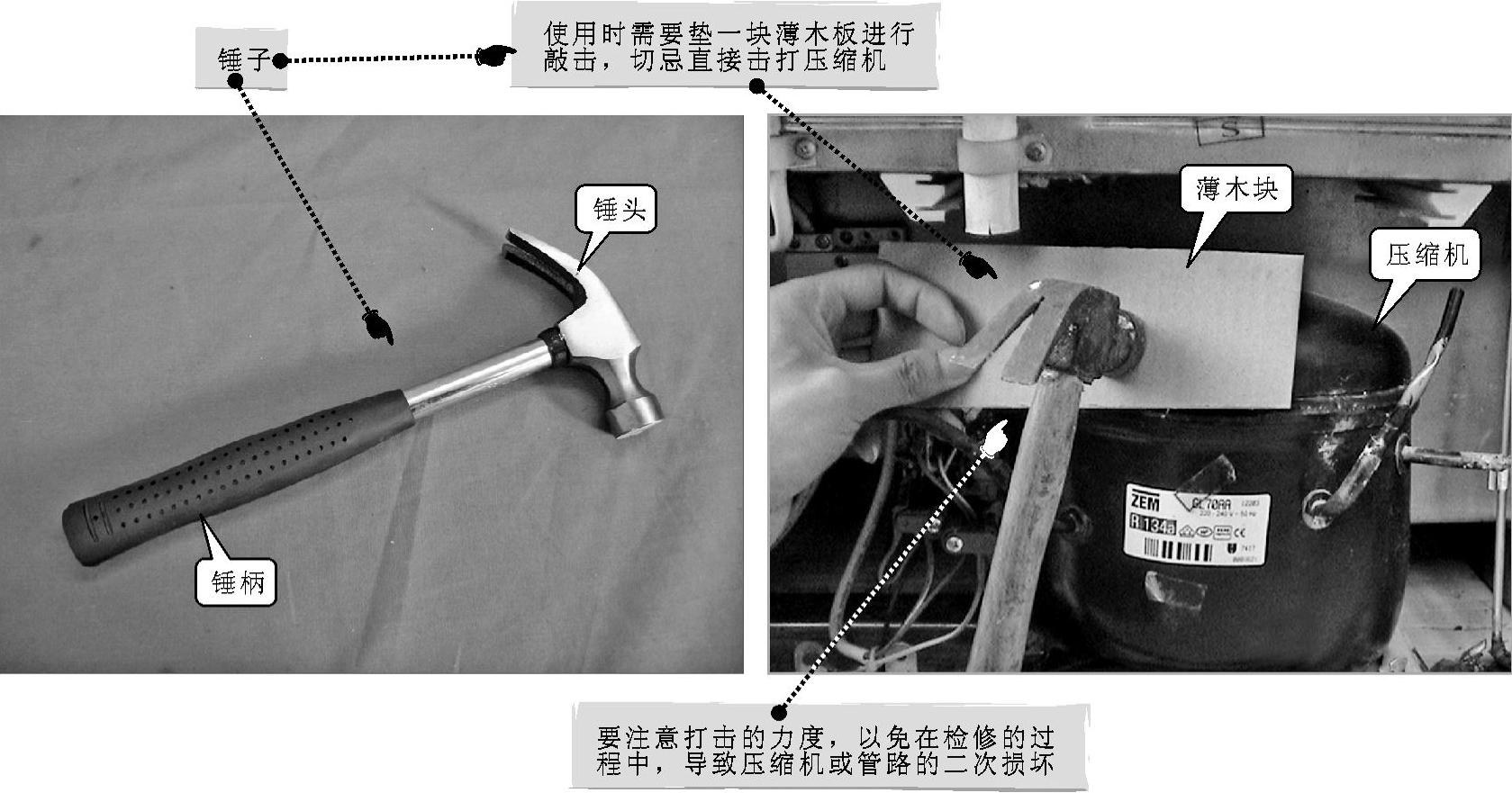

图1-54 锤子的实物外形及使用方法
