高效维修新型电冰箱的专用工具推荐

维修专用工具主要有三通压力表阀、减压器、真空泵、氮气钢瓶、制冷剂钢瓶等,维修新型电冰箱时,这些专用工具必不可少。

1.三通压力表阀

在对电冰箱管路充注制冷剂、氮气或抽真空等操作时,均需要借助三通压力表阀监测管路中的压力,进而控制充注量和真空度。图1-37所示为三通压力表阀的实物外形。

另外,还可以通过三通压力表阀测量电冰箱的运行压力、均衡压力数值来判断电冰箱的管路系统是否存在故障。


图1-37 三通压力表阀的实物外形

在对电冰箱进行抽真空操作、制冷剂充注时,三通压力表阀的连接方式基本相同,图1-38所示为三通压力表阀的使用方法。

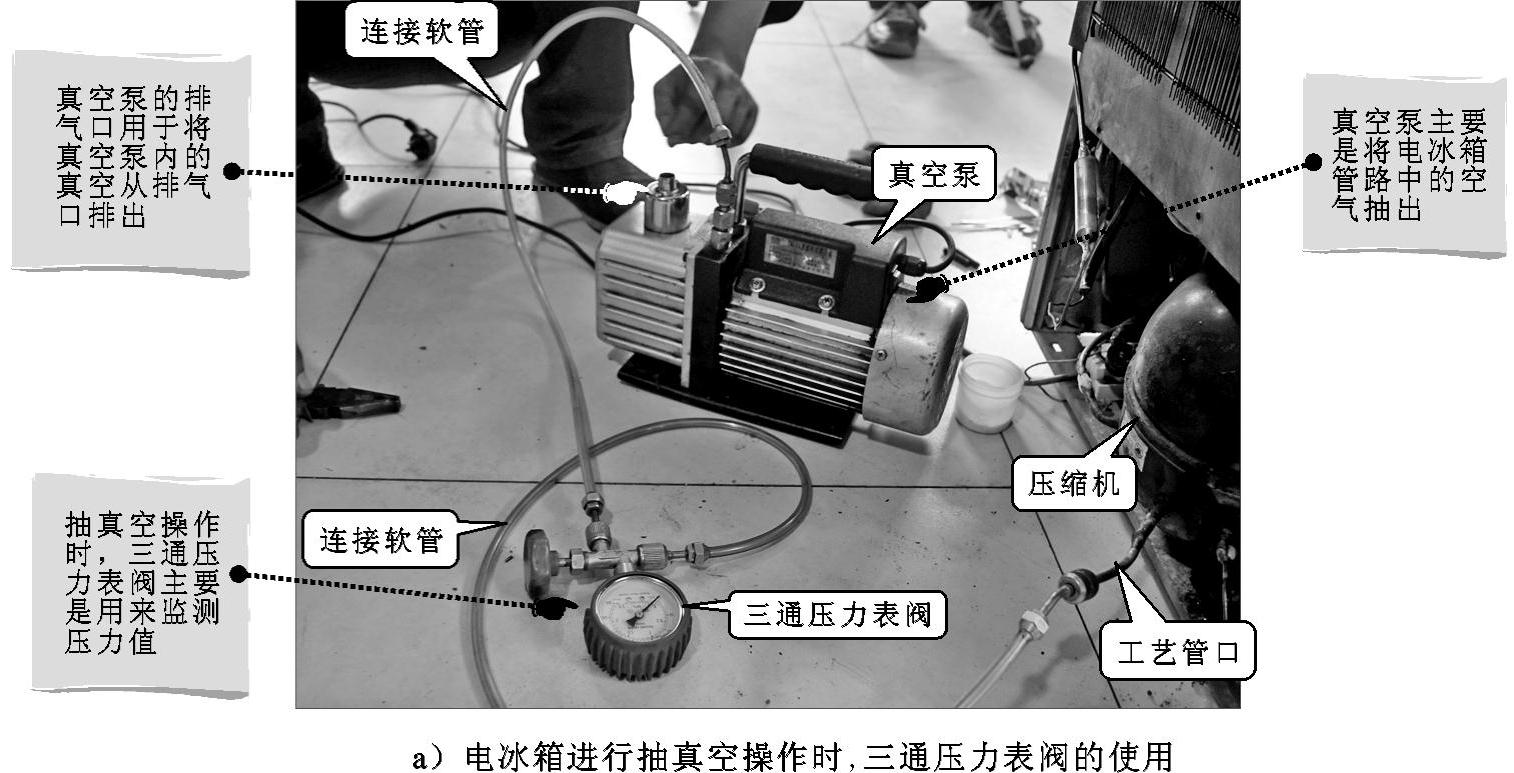

图1-38 三通压力表阀的使用方法

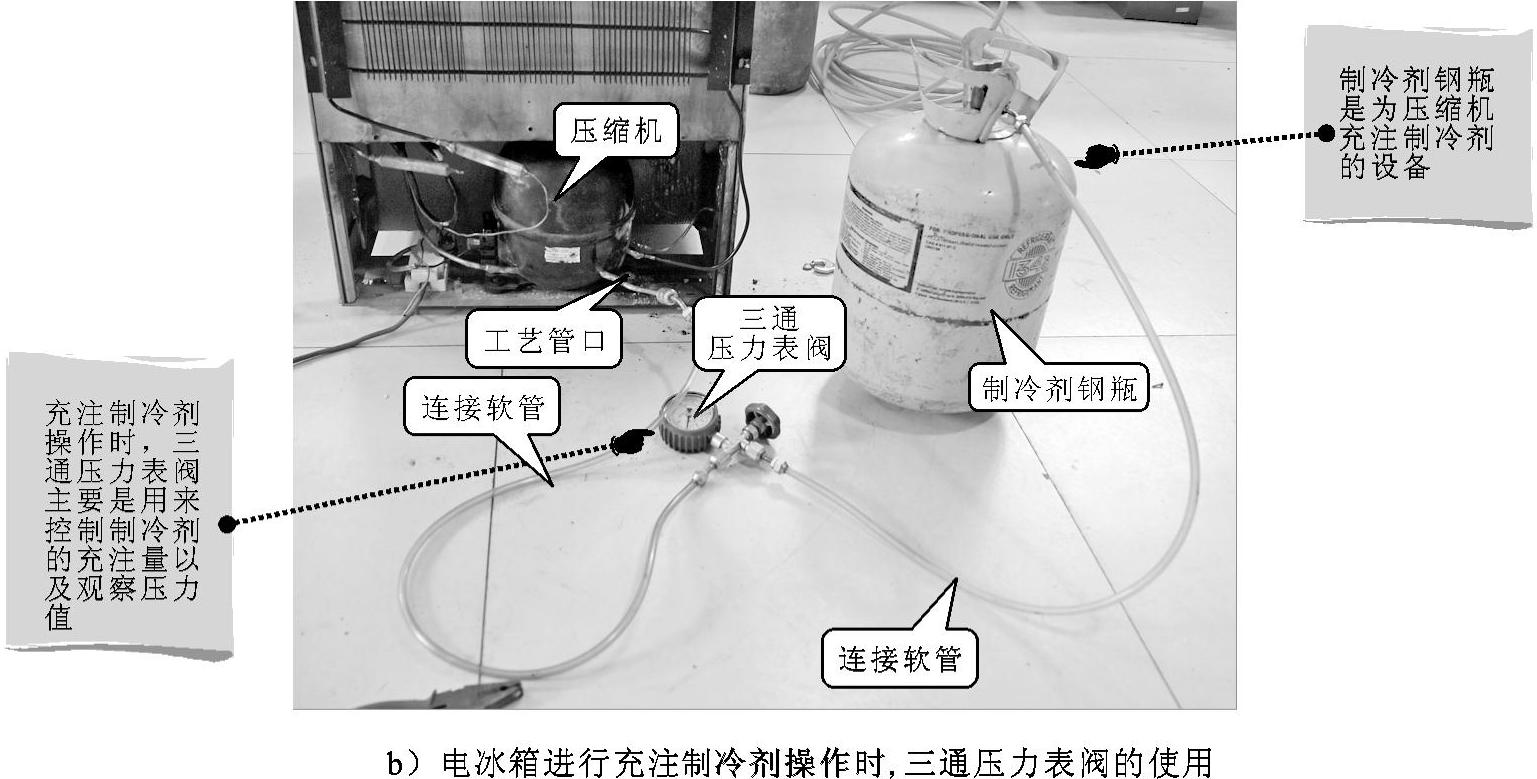

图1-38 三通压力表阀的使用方法(续)

2.减压器

减压器通常安装在高压钢瓶(氧气瓶或氮气瓶)的出气端口处,主要用于将钢瓶内的气体压力降低后输出,确保输出气体的压力和流量稳定。图1-39所示为减压器的实物外形及使用方法。(www.daowen.com)

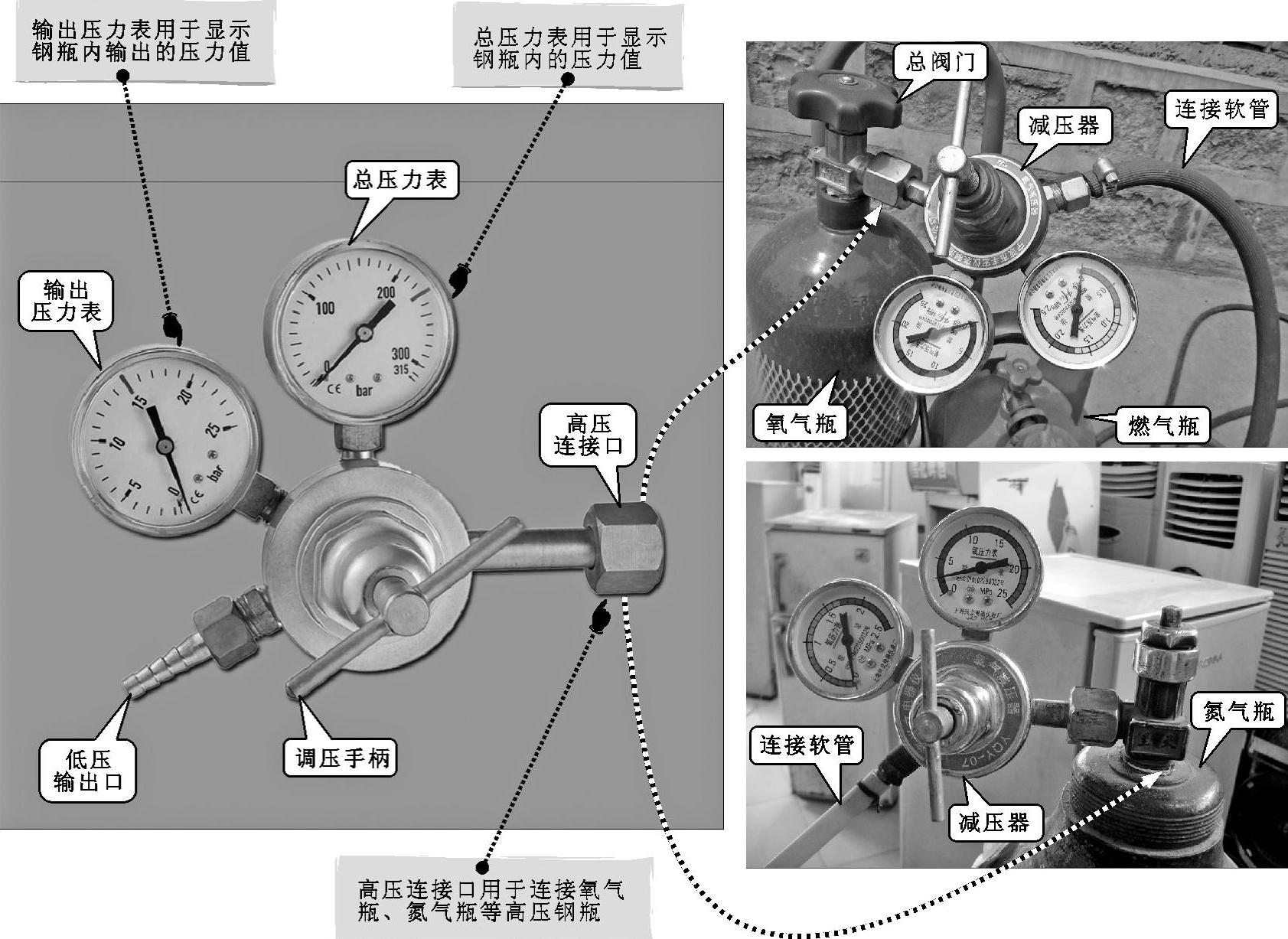

图1-39 减压器的实物外形及使用方法

3.真空泵

真空泵是在对电冰箱的制冷系统进行抽真空操作时所需的专用工具,对电冰箱制冷管路进行检修后,必须使用真空泵对其进行抽真空操作,如图1-40所示。电冰箱检修中常用的真空泵的规格为2~4L/s(排气速度)。为防止介质回流,真空泵需带有电子止回阀。

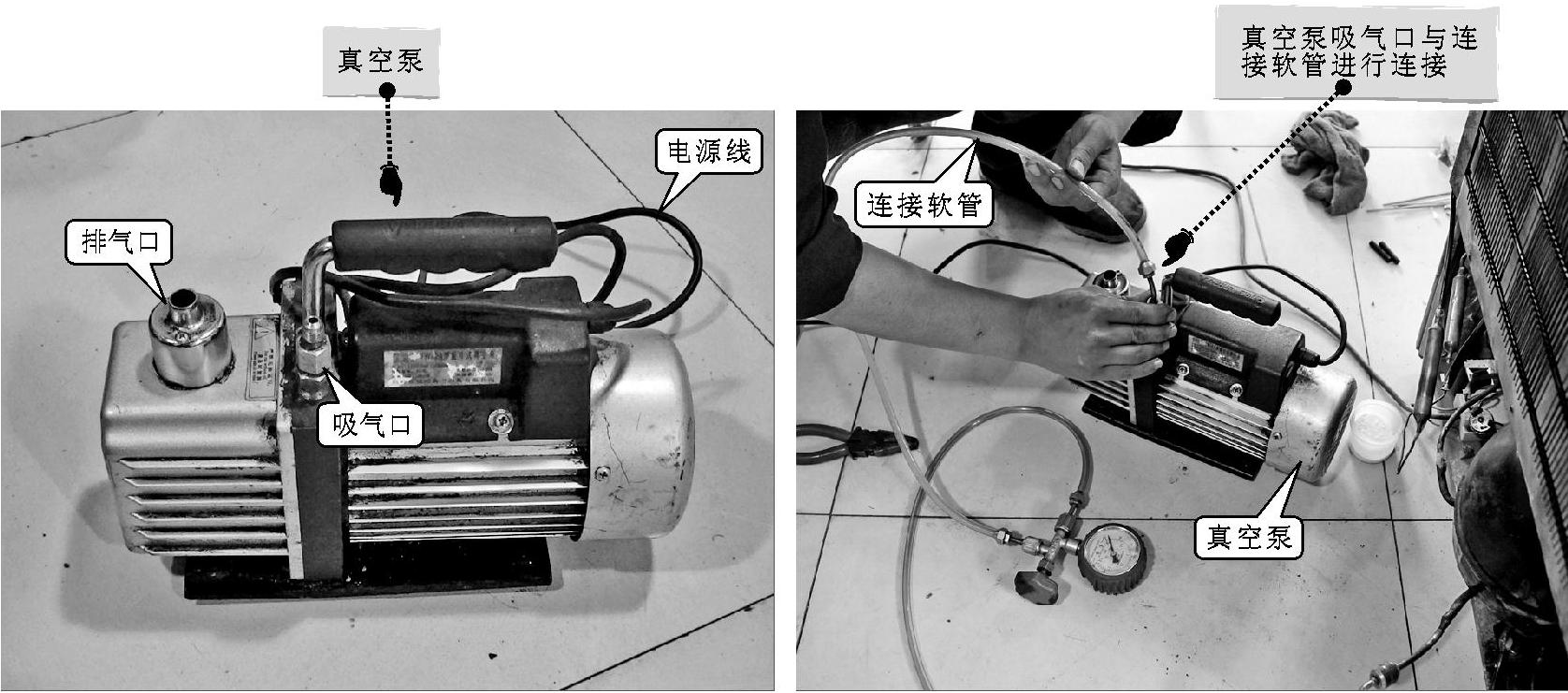

图1-40 真空泵的实物外形及使用方法

4.氮气及氮气钢瓶

在对电冰箱进行检修时,经常会使用氮气对管路进行清洁、试压和检漏。氮气及氮气钢瓶的实物外形及使用方法如图1-41所示。氮气通常压缩在氮气钢瓶中,由于瓶中压力较大,在使用氮气时,必须在氮气钢瓶阀门口处接一个减压器(配有压力表等),并根据需要调节氮气钢瓶的排气压力。

5.制冷剂及制冷剂钢瓶

制冷剂钢瓶是用来存放制冷剂的专用容器,如图1-42所示。充注制冷剂时,制冷剂的流量大小主要通过制冷剂钢瓶上的阀门进行控制。在不进行充注制冷剂时,一定要将阀门拧紧,以免制冷剂泄漏污染环境。

【特别提示】

制冷剂R600a是易燃气体,与空气混合能形成爆炸性混合物,遇热源和明火有燃烧爆炸的危险。
