管路加工工具也是电冰箱维修人员的重要工具。其中以切管器、扩管工具、弯管器、封口钳最为常用。

1.切管器

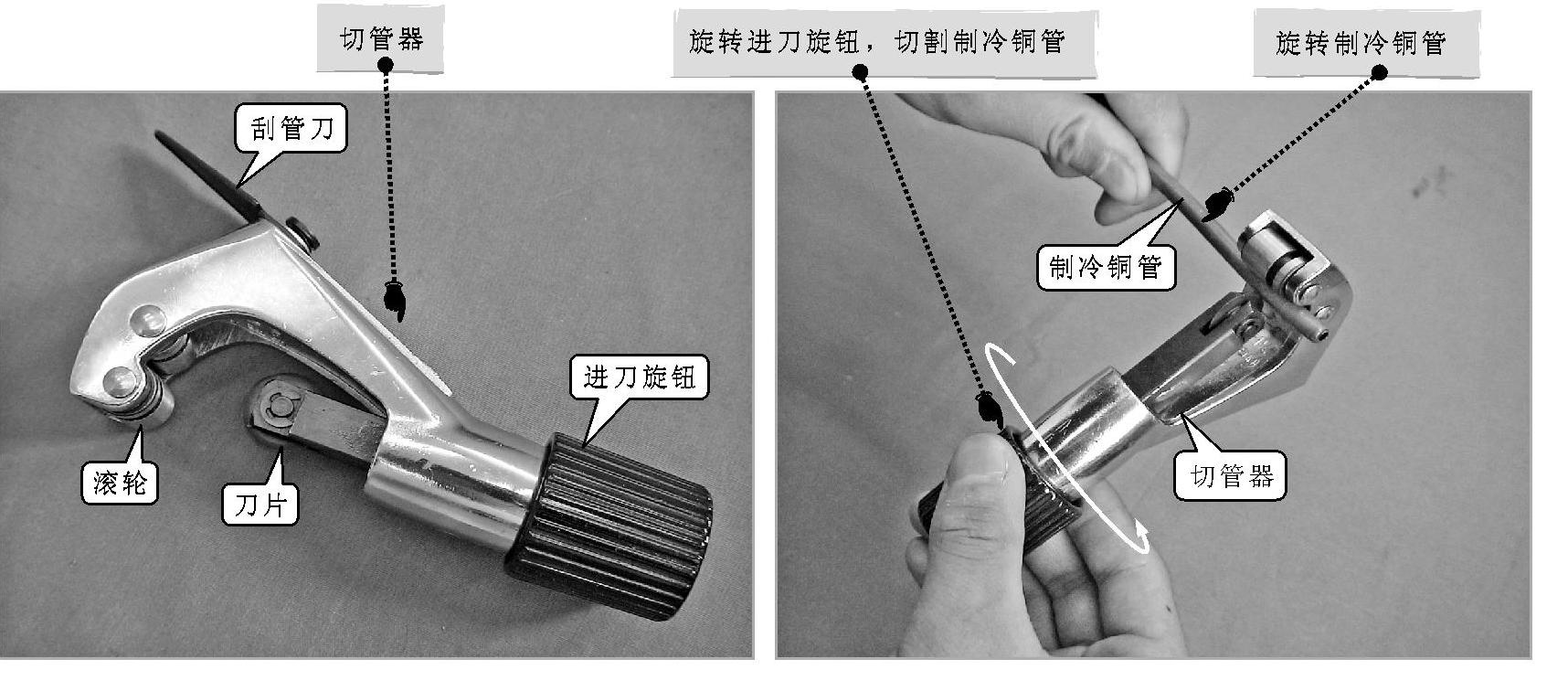

在对电冰箱进行维修时，经常需要使用切管器来切割不同长度和管径的制冷铜管。切管器的实物外形及使用方法如图1-31所示。从图中可以看到，切管器主要由刮管刀、滚轮、刀片及进刀旋钮组成。

图1-31 切管器的实物外形及使用方法

【特别提示】

使用切管器对铜管切割完毕后，还应当使用切管器上端的刮管刀将切割铜管管口处的毛刺去除。如图1-32所示，操作时，将铜管管口垂直向下，在刮管刀上水平移动。应避免铜管管口垂直向上操作，否则可能会导致铜渣掉入铜管内，对其造成污染。

图1-32 使用切管器上的刮管刀去除毛刺的方法

2.扩管工具

扩管工具主要是用来进行扩口操作的。在对电冰箱管路进行加工时，若出现两个相同直径的管路，则需要通过扩管工具对其中一根铜管的管口进行扩口，以便将另一根铜管插入扩口中进行连接。图1-33所示为扩管工具的实物外形及使用方法。从图中可以看到，扩管工具主要包括顶压器、顶压支头和夹板。

图1-33 扩管工具的实物外形及使用方法

【知道更多】(www.daowen.com)

扩管主要是指将管路管口扩为杯形口和喇叭口两种，如图1-34所示。两根直径相同的管路进行连接时，若通过焊接方式进行连接，应使用扩管器将其中一根铜管的管口扩为杯形口；若通过纳子连接时，需将管口扩为喇叭口。

图1-34 使用扩管工具对管口进行加工

3.弯管器

在进行电冰箱管路的焊接操作时，为了适应制冷铜管的连接需要，难免会对铜管进行弯曲。为了避免管壁因弯曲而造成有凹瘪的现象，保证制冷系统正常的循环效果，一般使用弯管器对其进行操作。弯管器的实物外形及使用方法如图1-35所示。

图1-35 弯管器的实物外形及使用方法

4.封口钳

封口钳又称大力钳，在电冰箱维修完毕且充注制冷剂试机正常后，通常都要使用封口钳对电冰箱的制冷管路进行封闭。封口钳的实物外形及使用方法如图1-36所示。

图1-36 封口钳的实物外形及使用方法

【特别提示】

通常，在对电冰箱维修完毕且充注制冷剂试机正常后，必须将电冰箱上所接的压力表取下，但又不能让电冰箱中的制冷剂泄漏，此时就需要使用封口钳将靠近压缩机工艺管一端的连接管的管口封死。
