新型电冰箱的检测仪表主要有万用表、示波器、钳形表、兆欧表、电子温度计等。

1.万用表

万用表是检测电冰箱电气系统的主要工具。电路是否存在短路或断路故障、电路中元器件性能是否良好、供电条件是否满足等，都可使用万用表来进行检测。万用表的实物外形及使用方法如图1-26所示。

图1-26 万用表的实物外形及使用方法

【特别提示】

一般情况下，使用万用表测量电压或电流时，要先对万用表进行挡位和量程的调整，然后再进行实际测量。习惯上，将万用表的红表笔搭在正极端，黑表笔搭在负极端。

2.示波器

在电冰箱电路的检修中，使用示波器可以方便、快捷、准确地检测出各关键测试点的相关信号，并使信号以波形的形式显示在示波器的显示屏上。通过观测各种信号的波形即可判断出故障点或故障范围，这也是维修电冰箱电路板时最便捷的检修方法之一。示波器的实物外形及使用方法如图1-27所示。

3.钳形表

钳形表也是检修电冰箱电气系统时的常用仪表，钳形表因其特殊的钳口设计，可在不断开电路的情况下，检测电路中的交流电流，因此在检修电冰箱时钳形表常用于检测电冰箱整机的起动电流和运行电流、压缩机的起动电流和运行电流等，钳形表的实物外形及使用方法如图1-28所示。

(www.daowen.com)

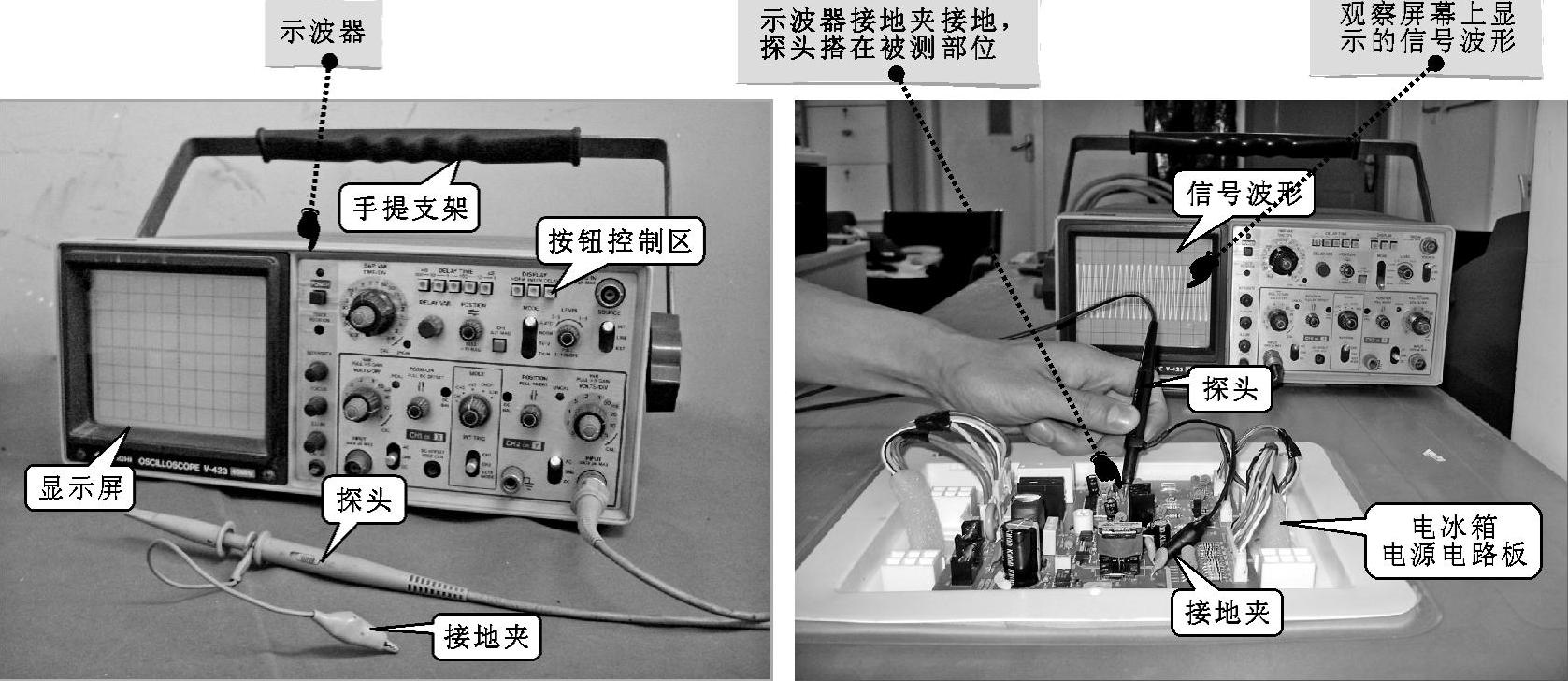

图1-27 示波器的实物外形及使用方法

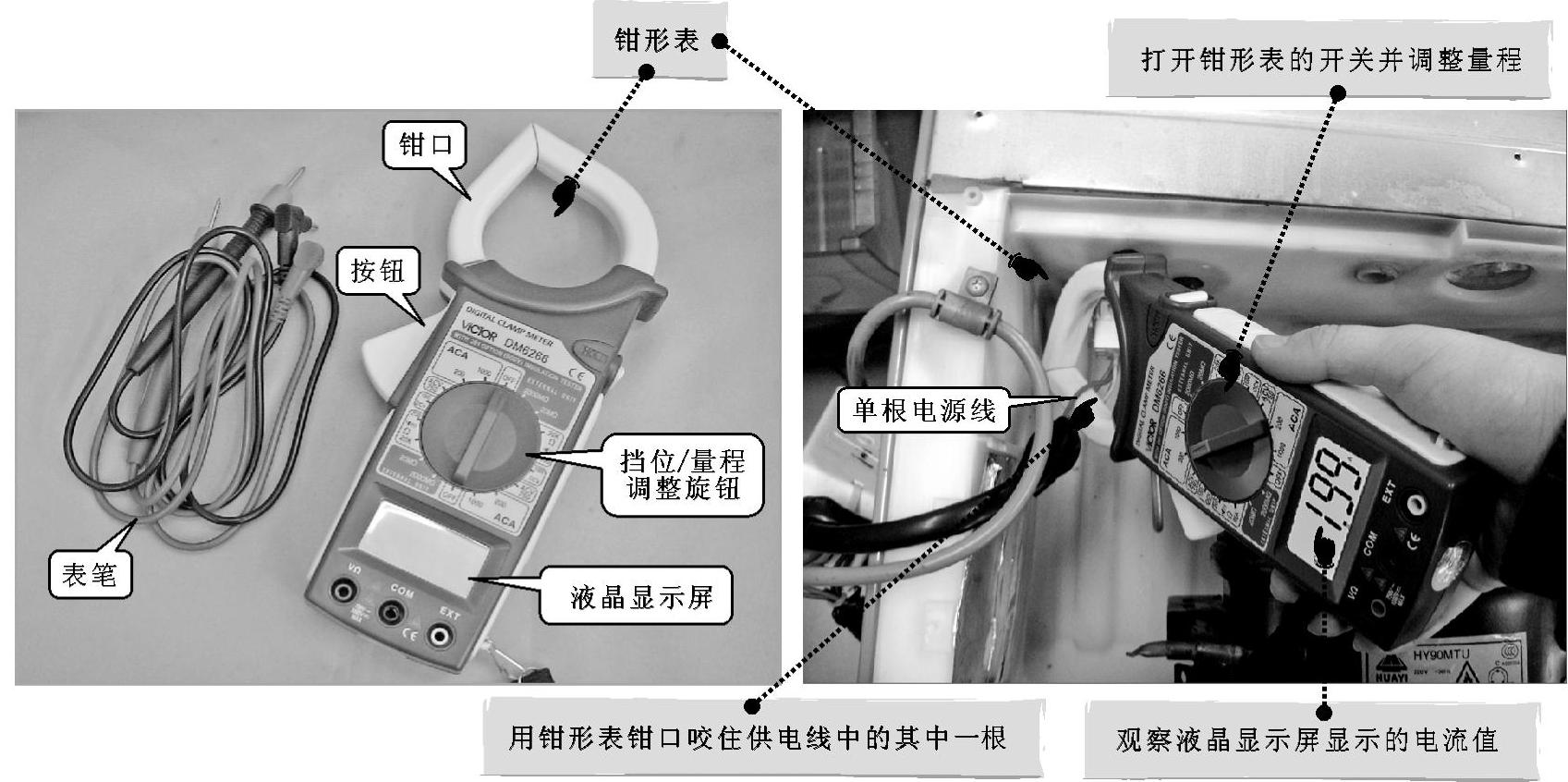

图1-28 钳形表的实物外形及使用方法

4.兆欧表

兆欧表（又称绝缘电阻表）主要用于对绝缘性能要求较高的部件或设备进行检测，用以判断被测部件或设备中是否存在短路或漏电等情况。在检修电冰箱时，主要用于检测压缩机绕组的绝缘性能。兆欧表的实物外形及使用方法如图1-29所示。

5.电子温度计

电子温度计是用来检测电冰箱冷冻室和冷藏室温度的仪表，可根据测得温度来判断电冰箱的制冷或制热是否正常。电子温度计的实物外形及使用方法如图1-30所示。

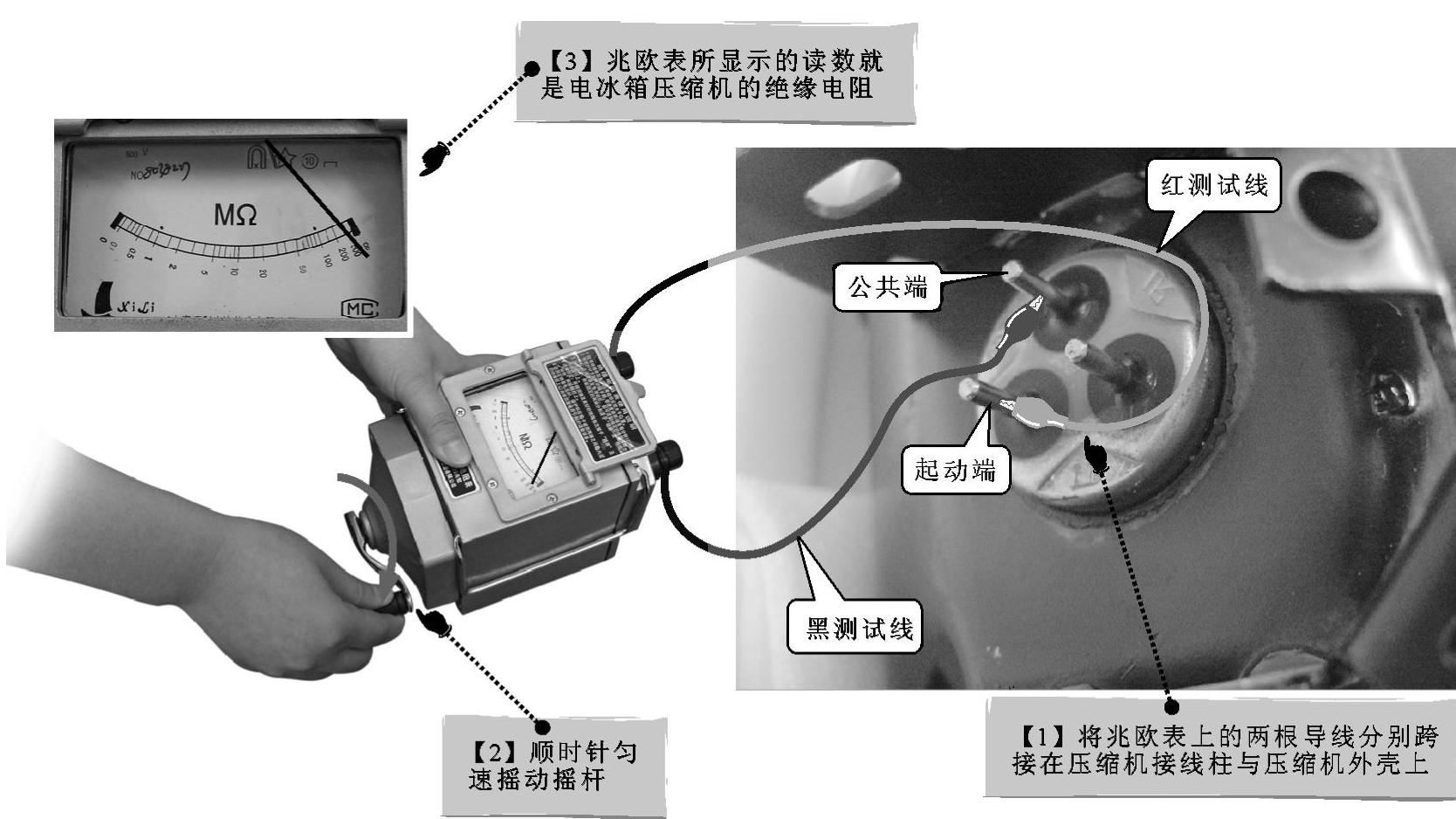

图1-29 兆欧表的实物外形及使用方法

图1-30 电子温度计的实物外形及使用方法
