电冰箱电路构成及原理探究

时间:2023-06-16 理论教育 版权反馈
【摘要】:普通电冰箱的电路部分主要包括压缩机起动和保护装置、温度温度控制器、照明灯、门开关及其他部件。图1-15为普通电冰箱电路部分的工作原理示意图。从图1-15中可以看出,普通电冰箱电气系统的工作原理比较简单,但其覆盖整个电冰箱箱体,实际连线较为复杂,如图1-16所示。图1-17为增加了起动电容器和温度补偿器件的电冰箱电器原理图。

电冰箱电路构成及原理探究

普通电冰箱的电路部分(电气系统)主要包括压缩机起动和保护装置、温度温度控制器、照明灯、门开关及其他部件。图1-15为普通电冰箱电路部分的工作原理示意图

从图1-15中可以看出,普通电冰箱电气系统的工作原理比较简单,但其覆盖整个电冰箱箱体,实际连线较为复杂,如图1-16所示。

从图1-16中可以看到,刚插上电源时,因温度控制器和过热保护电器处于接通状态,交流220V电压通过起动继电器线圈、压缩机运行绕组CM及过热保护继电器形成回路,产生6~10A的大电流。这个大电流使起动继电器衔铁吸合(吸合电流为2.5A),起动继电器常开触点接通,压缩机起动绕组CS产生电流,形成磁场,从而驱动转子旋转。压缩机转速提高后,在反电动势作用下,电路中电流下降,当下降到不足以吸合衔铁时(释放电流为1.9A),起动继电器常开触点断开,起动绕组停止工作,电流降到额定电流(1A左右),压缩机正常运转。

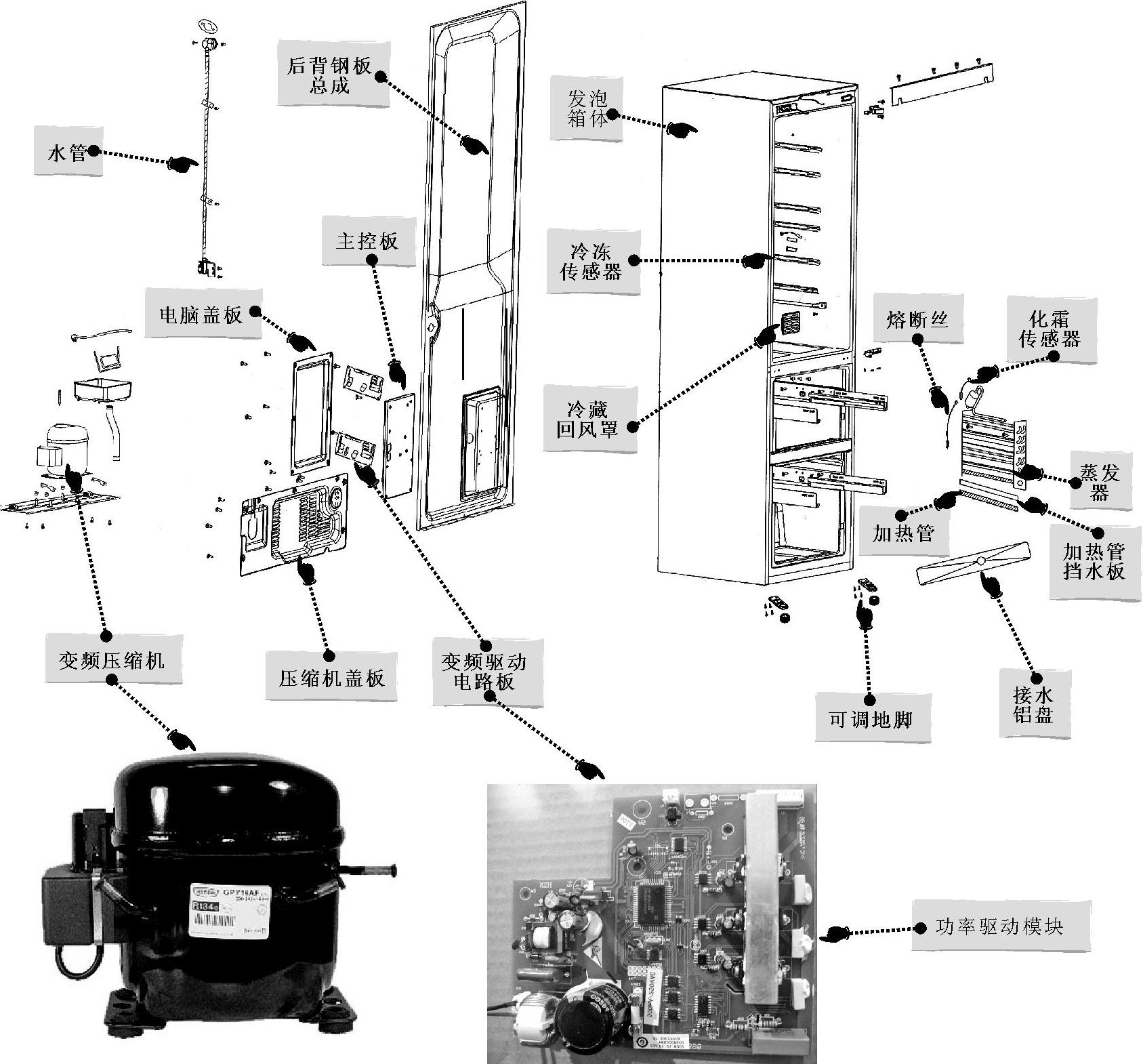

图1-14 变频电冰箱采用变频压缩机和变频驱动电路

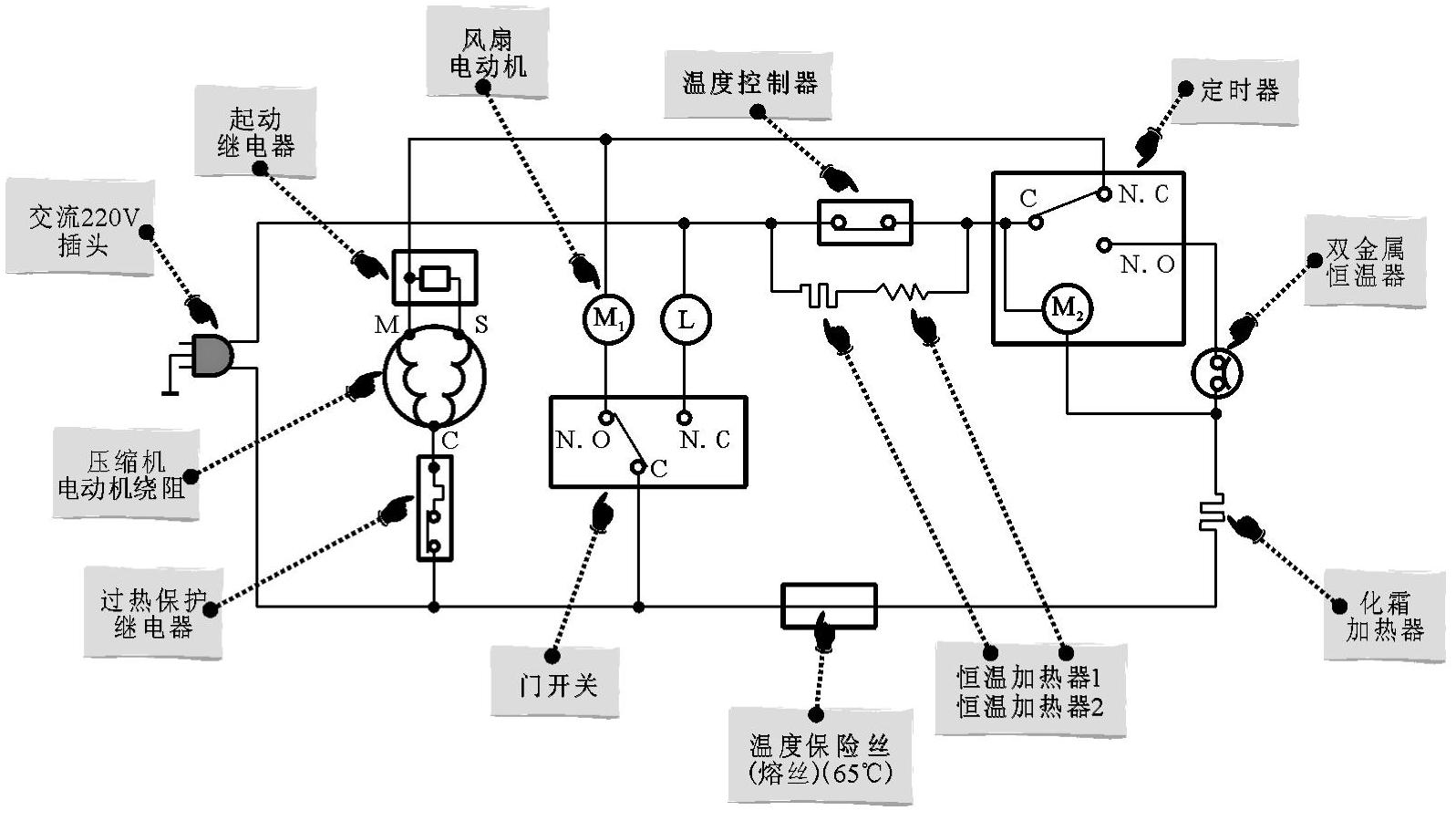

图1-15 普通电冰箱电路部分的工作原理示意图

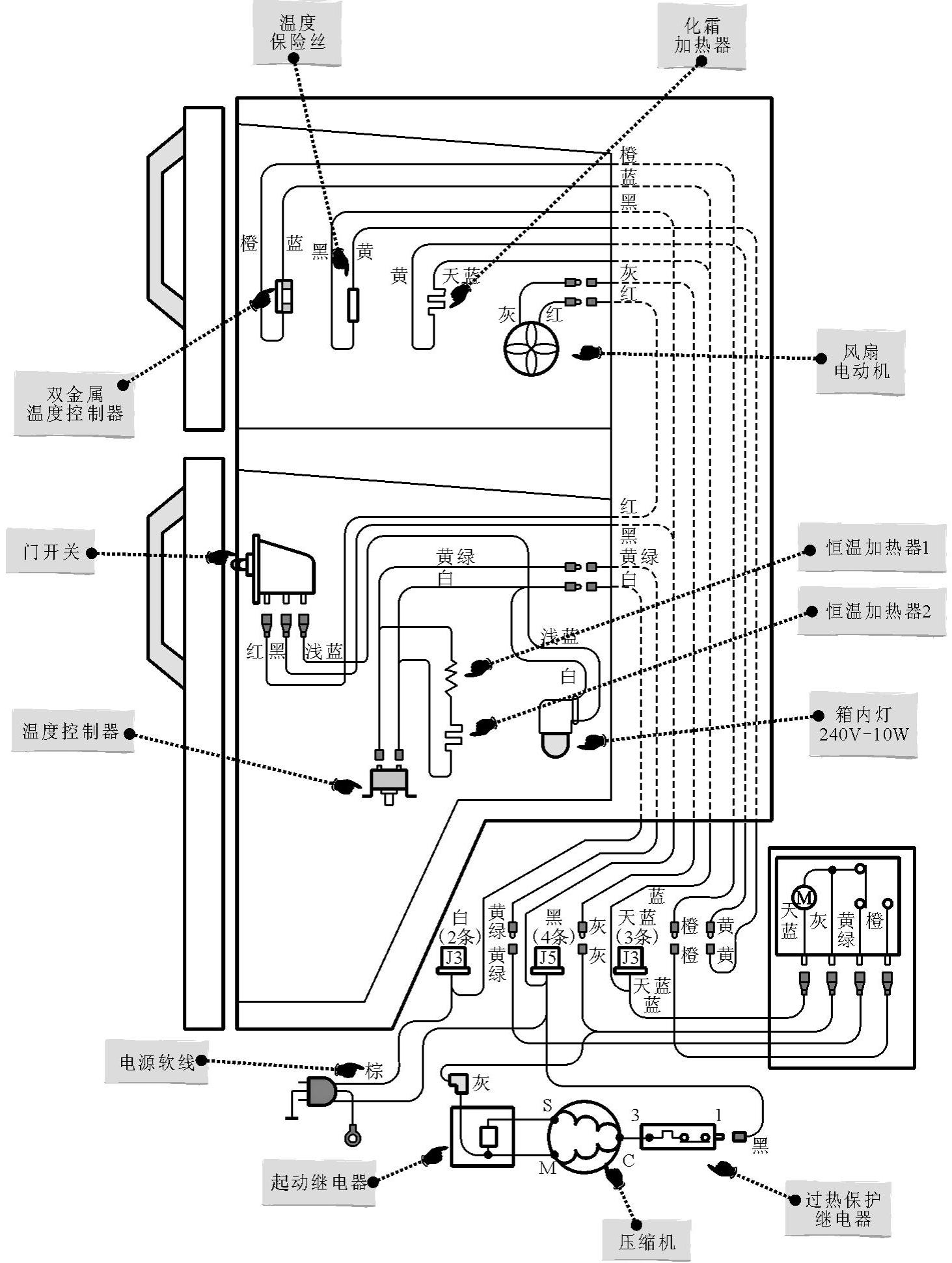

图1-16 普通电冰箱电气系统线路连接图

过热保护继电器触点正常时处于常闭状态,但当压缩机内电动机过电流或压缩机壳体温度过高时自动转入断开状态起保护作用。这是因为过热保护继电器与压缩机供电电路串联,遇压缩机过载时电流增大,流过过热保护继电器内的电阻丝的电流也增大而发热,双金属片便会因受热迅速变形,使触点断开,切断压缩机供电,电动机停止转动。

【特别提示】(www.daowen.com)

因为过热保护继电器紧固在压缩机外壳处,当压缩机因外壳体温度过高时,也会导致过热保护继电器内双金属片变形触点断开,切断压缩机供电电路。过几分钟后,过热保护继电器内双金属片恢复到原位,又接通压缩机供电电路,压缩机继续运转。过热保护继电器接通和断开转换一次,就发出一声“咔”的响声,所以,如果遇到压缩机不能正常运转且过热保护继电器有规律的发出“咔”、“咔”、“咔”的响声,可以判断为过热或过载保护。

电冰箱温度的调节是通过温度控制器实现控制的。电冰箱温度控制器的感温头固定在蒸发器的表面,当感温头感知的温度达到设置温度时,温度控制器自动断开,切断压缩机供电,停止制冷。一段时间后,随着电冰箱箱内温度的升高,当温度控制器感知的温度达到一定值时,温度控制器自动转入接通状态,电路再次对压缩机供电,压缩机再次运转制冷。

冷藏室箱门关闭时,位于冷藏室箱门处的门开关受挤压而断开,切断照明灯供电,冷藏室的灯熄灭。但当打开冷藏室的箱门时,门灯开关触点压杆弹出,触点闭合,照明灯电路处于接通状态,照明灯随即点亮。

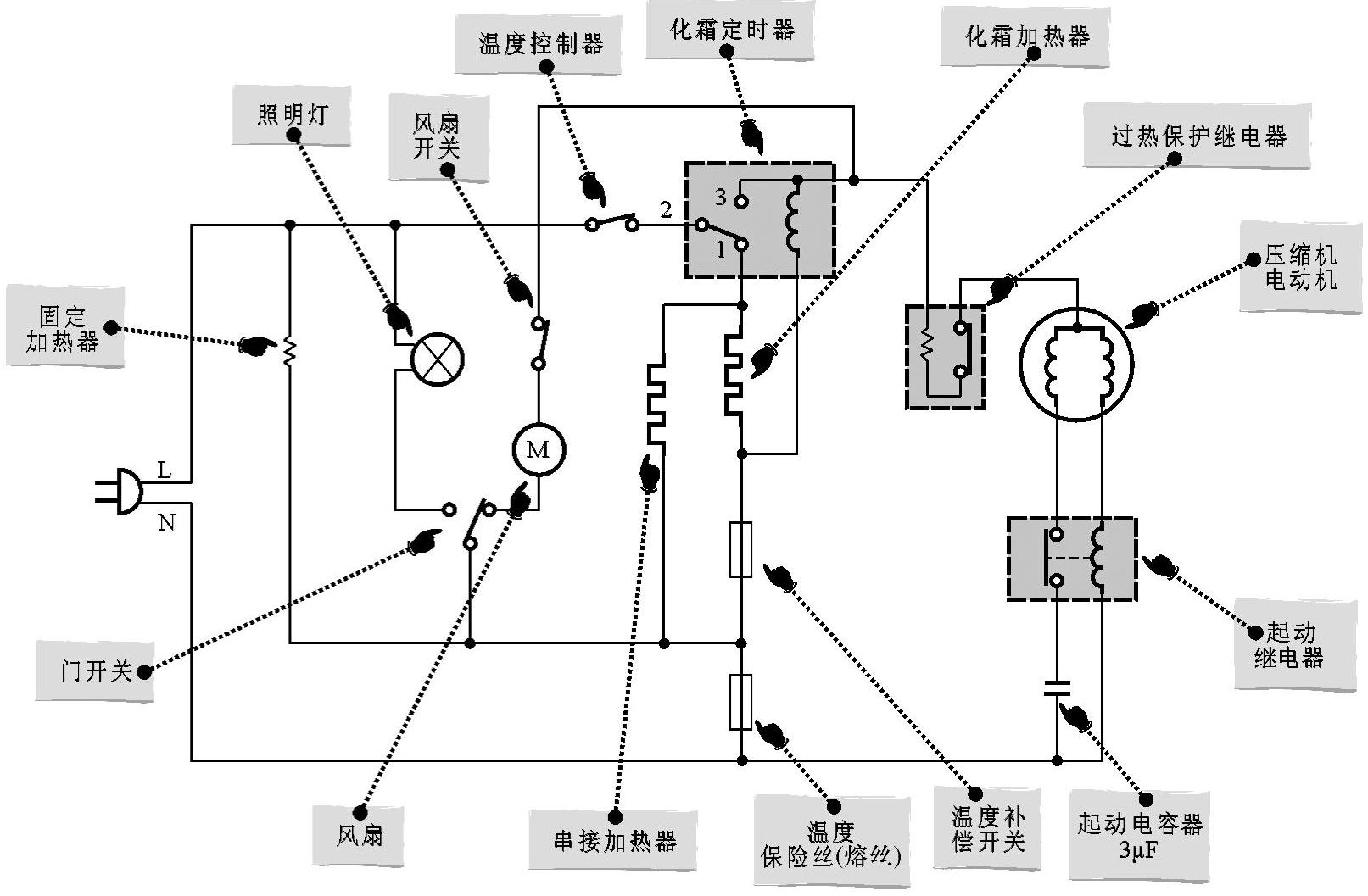

图1-17为增加了起动电容器和温度补偿器件的电冰箱电器原理图


图1-17 增加了起动电容器和温度补偿器件的电冰箱原理图

从图1-17中可以看出,电路中增加了一只3μF起动电容器和温度补偿开关。起动电容器会增大电动机的起动转矩,改善功率因数和降低功率消耗。温度补偿开关和补偿电热组件构成低温补偿电路,防止电冰箱在环境温度过低时电冰箱不起动或起动时间过长,使冷藏室温度过冷、冷冻室温度偏高。

低温补偿电路因与温度控制器并联。因温度控制器触点接通时,压缩机运转制冷。当箱内温度达到预定值时,温度控制器端子触点断开,切断压缩机供电,压缩机停转,制冷终止。与此同时,温度补偿开关、补偿电热组件工作,其电流走向是:电源插头L端温度控制器端子化霜加热器过热保护继电器压缩机运转绕组电源插头N端。

由于加热组件的功率小、阻值大,压缩机功率大、阻值小,因此加到压缩机的电压仅有几伏,这样小的电压,压缩机既不会工作,也不会发热。所以加热组件加热时对压缩机几乎没有影响。
