1.直流有刷电动机引脚识别方法

直流电动机引脚共有下列3种方式：

（1）采用双股并行胶合线，一根为红色；另一根为白色，其中红色的为正电源引线，白色线是接地引线。

（2）采用屏蔽线作为电动机的引线，此时芯线为正电源引脚，金属网线为接地引线。

（3）采用小块电路板作为接线端，板上印出“+”、“-”标记，这是电源极性标记。双速电动机通常采用这种表示方式，另两根引脚没有标记是转速控制引脚，这两根引脚不分极性。

2.识别单速和双速直流有刷电动机方法

图6-64 三根引脚驻极体电容传声器引脚识别方法 示意图

识别单速还是双速电动机的方法是这样：如果电动机只有两根引脚，说明这是单速电动机。如果电动机有四根引脚，则说明是双速电动机。

3.识别是否是稳速电动机方法(www.daowen.com)

对于小型直流电动机（直径只有5分硬币大小）其内部不设稳速电动机，它的稳速电路设在整机电路中。对于其他电动机，可以通过测量电动机两根引脚之间电阻来分辨，测量的电阻大于十几欧时，说明该电动机是电子稳速电机。

4.识别稳速类型方法

识别直流电动机是机械稳速还是电子稳速的方法是：万用表的R×1挡，测量电动机两根引脚之间的直流电阻，测得电阻小于十几欧的是机械稳速电动机，测得阻值大于十几欧的是电子稳速电动机。

双速电动机都是采用的电子稳速方式。如果直流电动机外壳背面如果有一个小圆孔，如图6-65所示，说明这是电子稳速电动机。

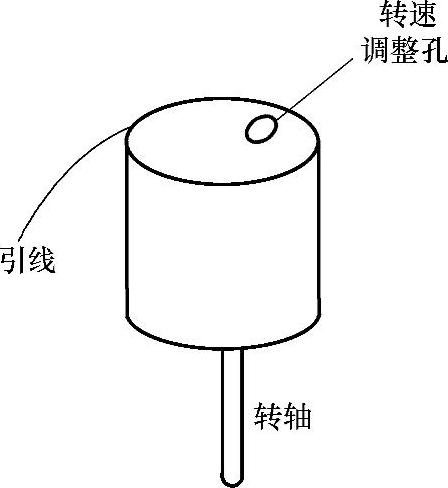

图6-65 直流电动机外壳背面的调速孔示意图

5.识别直流电动机转向方法

看电动机铭牌上的标记，标出CW的是顺时针方向转动的直流电动机，即手拿直流电动机，转轴对着自己，此时转轴顺时针方向转动。如果是CCW则说明是逆时针方向转动的直流电动机。如果是双向直流电动机则用CW/CCW表示。

如果没有这样的标记，可以给电动机通电，通过观察转轴的转动方向来分辨。
