金属封装和反向分布集成电路引脚分布特征及识别方法

1.金属封装集成电路引脚分布规律及识别方法

采用金属封装的集成电路现在已经比较少见,过去生产的集成电路常用这种封装形式。图6-60所示是金属封装集成电路的引脚分布示意图。这种集成电路的外壳是金属圆帽形的,此时集成电路的引脚识别方法是:将引脚朝上,从突出键标记端起为①脚,顺时针方向依次为各引脚,如图6-60中引脚分布所示。

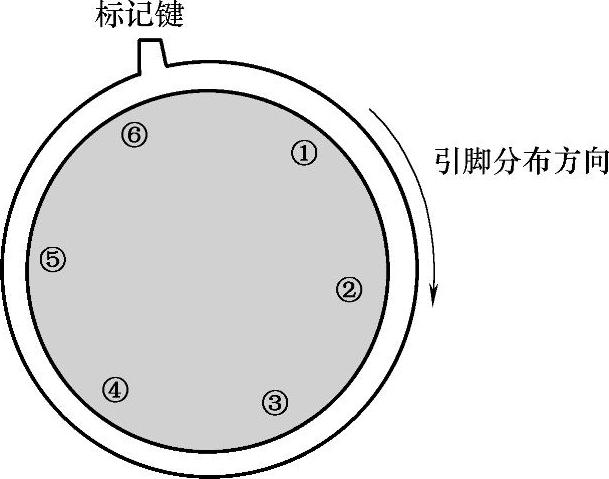

图6-60 金属封装集成电路引脚分布示意图

2.反向分布集成电路引脚分布规律及识别方法解说

前面介绍的集成电路引脚分布规律和识别方法均为引脚正向分布的集成电路,即引脚是从左向右依次分布,或从左下方第一根引脚逆时针方向依次分布各引脚,集成电路的这种引脚分布为正向分布,集成电路引脚还有反向分布的。(www.daowen.com)

(1)引脚反向分布的单列集成电路。对于反向分布的单列集成电路而言,当集成电路型号一面正向对着自己,引脚朝下时第一根引脚在最右下方,从右向左依次分布各引脚,这一分布规律恰好与正向分布的单列集成电路相反。

(2)引脚反向分布的双列集成电路。对于反向分布的双列集成电路而言,当集成电路型号一面朝上,且正向对着自己,引脚朝下时第一根引脚在左侧上方(即引脚正向分布双列集成电路的最后一根引脚),顺时针方向依次分布各引脚,这一引脚分布规律与引脚正向分布的双列集成电路相反。

引脚正向、反向分布规律从集成电路型号上可以看出,如音频功放集成电路HA1366W引脚为正向分布,HA1366WR引脚为反向分布。它们的不同之处是在型号最后多一个大写字母R,R表示这一集成电路的引脚为反向分布。

像HA1366W和HA1366WR这样引脚正、反向分布的集成电路,其的内电路结构、性能参数相同,只是引脚分布相反。HA1366W的第一根引脚为HA1366WR的最后一根引脚,HA1366W的最后一根引脚为HA1366WR的第一根引脚。

同型号的正向、反向集成电路之间若进行直接代替时,对于单列直插集成电路可以反个方向装入即可,对于双列集成电路则要将换上的集成电路装到电路板的背面。
