双列直插集成电路是使用量最多的一种集成电路，这种集成电路的外封装材料常见的是塑料的，也可以是陶瓷的，集成电路的引脚分成两列，两列引脚数相等，引脚可以是直插的，也可以上曲插的，但曲插的双列集成电路很少见到。两种双列集成电路的引脚分布规律相同，但在识别引脚号时有所差异。

1.双列直插集成电路引脚分布规律及识别方法

图6-56所示是4种双列直插集成电路的引脚分布示意图。在双列直插集成电路中，将印有型号一面的朝上，且将型号正对着自己，这时集成电路的左侧下方会用不同的标记来表示第一根引脚。

图6-55 几种单列曲插集成电路引脚分布示意图

图6-56 4种双列直插集成电路引脚分布示意图

图6-56a所示双列集成电路中，它的左下端有一个凹块标记，这用来指示左侧下端点第一根引脚为①脚，然后从①脚开始逆时针方向沿集成电路的一圈，各引脚依次排列。

图6-56b所示双列集成电路中，它的左侧有一个半圆缺口，此时左侧下端点的第一根引脚为①脚，然后逆时针方向依次为各引脚。

图6-56c所示是陶瓷封装双列直插集成电路，它的左侧有一个标记，此时左下方第一根脚为①脚，然后逆时针方向依次为各引脚，见图中引脚步分布所示。注意，如果将这一集成电路标记的放到右边时，引脚识别方向就错了。

图6-56d所示双列集成电路中，它的引脚被散热片隔开，在集成电路的左侧下端有一个黑点标记，此时左下方第一根引脚为①脚，也是逆时针方向依次为各引脚（散热片不算）。(www.daowen.com)

2.双列曲插集成电路引脚分布规律及识别方法

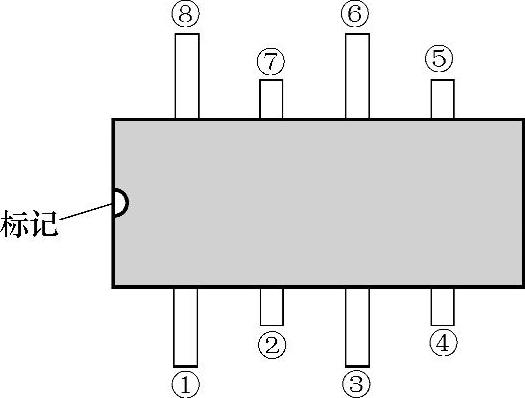

图6-57所示是双列曲插集成电路引脚分布示意图，它的特点是引脚在集成电路的两侧排列，每一列的引脚还曲插（如同单列曲插一样）。

将印有型号一面的朝上，且将型号正对着自己，这时集成电路的左侧有一个半圆缺口，此时左下方第一根引脚为①脚，逆时针方向依次为各引脚，如图6-57所示。在每一列中，引脚是依次排列的，如同单列的一样。

3.无标记双列直插集成电路引脚分布规律及识别方法

图6-58所示是无引脚识别标记的双列直插集成电路。它无任何明显的引脚识别标记，此时将印有型号一面朝着自己正向放置，左侧下端第一个引脚为①脚，逆时针方向依次为各引脚。

图6-57 双列曲插集成电路引脚分布示意图

图6-58 无引脚识别标记双列直插集成电路引脚分布示意图

上面介绍的几种双列集成电路外形仅是众多双列集成电路中的几种，除最后一种集成电路外，一般都有各种形式的明显引脚识别标记，指明第一根引脚的位置，然后逆时针方向依次为各引脚，这是双列直插集成电路的引脚分布规律。
