重要提示

在集成电路的电路图中，可以看到它的各个引脚编号，如①、②、③脚等，这些编号对应了集成电路的特定引脚。①脚对应集成电路的第一根引脚，②脚是这一集成电路的第二根引脚。在检修、更换集成电路过程中，往往需要在集成电路实物上找到相应的引脚。

例如，在一个9根引脚的集成电路中，要找到③脚。由于集成电路的型号很多，不可能根据型号去记忆它的各引脚位置，只能借助于集成电路的引脚分布规律，来识别形形色色集成电路的引脚号。

1.识别集成电路引脚号对分析电路工作原理的意义

重要提示

对于每一个集成电路，它的第一、第二根等引脚是确定的，且这些引脚的序号与集成电路电路图中的编号是一一对应的。识别集成电路的引脚号对分析集成电路的工作原理和检修集成电路故障都有重要意义。

分析集成电路工作原理时，是根据电路图中集成电路的编号进行外电路的分析，仅这一点而言是没有必要进行集成电路的引脚号识别的。但是，在一些情况下由于没有集成电路的电路图，而需要根据集成电路实物画出它的电路原理图时，就得用到集成电路的引脚号。

例如，先找出集成电路的第一根引脚，再观察电路板上哪些元器件与第一根引脚相连，这样可以画出①脚的外电路图。同样的方法，可以画出集成电路的各引脚外电路，这样就能得到该集成电路的电原理图。

2.识别引脚号对检修故障的意义

对集成电路进行故障检修时，更是少不了识别集成电路的引脚号。下列几种情况都需要知道集成电路的引脚号。

（1）测量某引脚上的直流工作电压或观察某引脚上的信号波形。在故障检修中，往往依据电路原理图进行分析，确定先测量某根引脚上的直流电压或观察信号波形，这时就得在集成电路的实物上找出该引脚。

（2）查找电路板上的元器件时需要知道集成电路的引脚号。例如，要检查某集成电路⑨脚上的电容1C7，如果直接找电容由于电路板上电容太多不容易找到，此时先找到集成电路的⑨脚（因为电路板上的集成电路往往比较少），沿⑨脚铜箔线路就能比较方便地找到电容1C7。

（3）更换集成电路时，装上新的集成电路要对准原来的各引脚孔，方向装反了就会导致第一脚装在了最后一根引脚上。在一些电路板上，会标出集成电路的引脚号，如图6-53所示。从图中可看出，①脚在左边，⑨脚在右边，装上新集成电路时要识别出第一根引脚①脚，然后将第一根引脚对准电路板上的①脚孔。

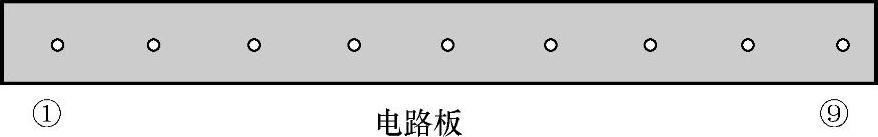

图6-53 电路板上集成电路引脚号示意图

（4）选配集成电路时需要知道引脚号。如果是同型号集成电路进行直接代替只要搞清楚引脚的方向即可，可有时需要进行改动代替，即新换上的集成电路与原集成电路之间的引脚号可能不对，需要进行调整或是在某引脚上另加元器件，这时就必须先识别集成电路的引脚号。

3.单列直插集成电路引脚分布规律及识别方法

重要提示

单列集成电路有直插和曲插两种，两种单列集成电路的引脚分布规律相同，但在识别引脚号时有所差异。(www.daowen.com)

所谓单列直插集成电路就是它的引脚只有一列，且引脚为直的（不是弯曲的），这类集成电路的引脚分布规律可以用图6-54所示的示意图来说明。

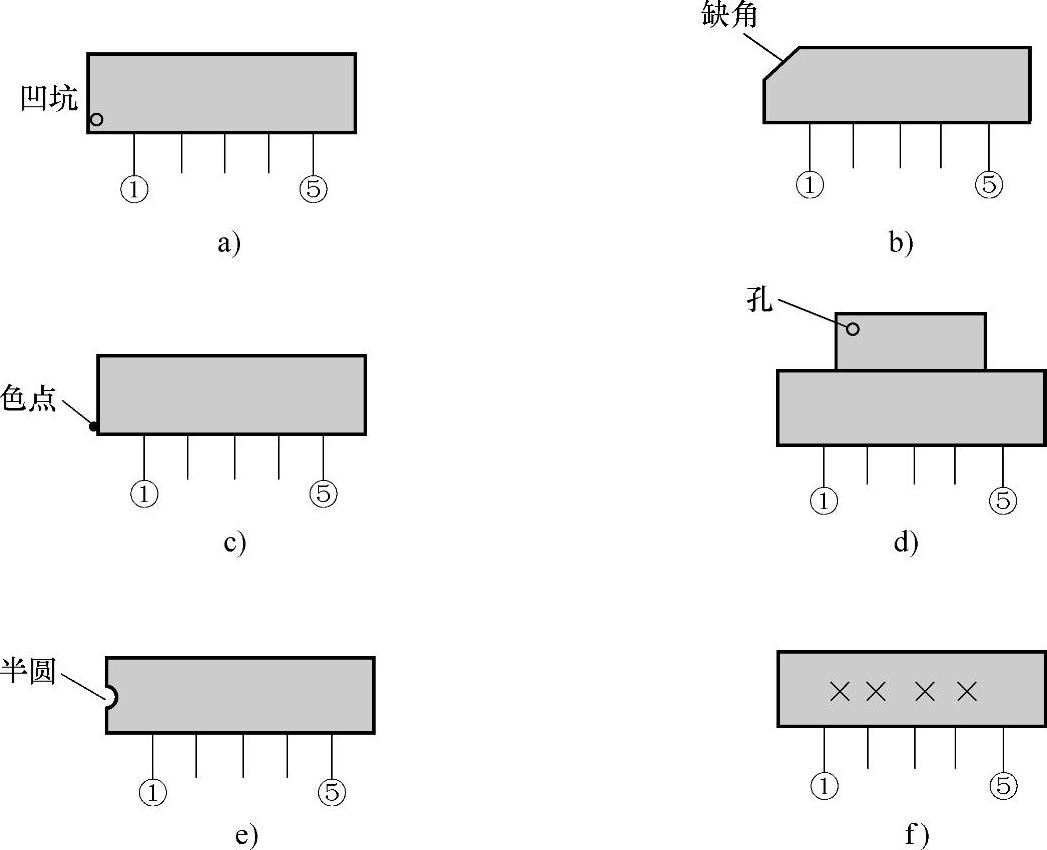

图6-54 几种单列直插集成电路引脚分布示意图

在单列直插集成电路中，一般情况下有一个用来指示第一根引脚的标记，从图中可以看出这一点。

图6-54a所示集成电路中，正面朝着自己，引脚向下，左侧端有一个小圆坑或其他什么标记。它是用来指示第一根引脚位置的，说明左侧端点的引脚为第一根引脚，然后依次从左向右为各引脚，见图中引脚分布所示。

图6-54b所示集成电路中，在集成电路的左侧上方有一个缺角，说明左侧端点第一根引脚为①脚，依次从左向右为各引脚，见图中引脚分布所示。

图6-54c所示集成电路中，左侧有一个色点，用色点表示第一根引脚的位置，也是从左向右依次为各引脚，见图中引脚分布所示。

图6-54d所示集成电路中，在散热片左侧有一个小孔，说明左侧端第一根引脚为①脚，依次从左向右为各引脚，见图中引脚分布所示。

图6-54e所示集成电路中左侧有一个半圆缺口，说明左侧端第一根引脚为①脚，依次从左向右为各引脚，见图中引脚分布所示。

在单列直插的集成电路中，会出现图6-54f所示集成电路，在外形上无任何第一根引脚的标记，此时将印有型号的一面朝着自己，且将引脚朝下，最左端为第一根引脚，依次为各引脚。

从上述几种单列直插集成电路引脚分布规律来看，除图6-54f所示集成电路外（这种情况很少见），其他集成电路都有一个较为明显的标记（缺角、孔、色点等）来指示第一根引脚的位置，而且都是自左向右依次为各引脚，这是单列直插集成电路的引脚分布规律，以此规律可以很方便地识别各引脚号。

4.单列曲插集成电路引脚分布规律及识别方法

单列曲插集成电路的引脚也是呈一列排列的，但引脚不是直的，而是弯曲的，即相邻两根引脚弯曲方向不同。图6-55所示是几种单列曲插集成电路的引脚分布规律示意图。在单列直插集成电路中，将正面对着自己，引脚朝下，一般情况下集成电路的左边也有一个用来指示第一根引脚的标记。

图6-55a所示的曲插集成电路中，它的左侧顶端上有一个半圆口，表示左侧端点第一根引脚为①脚，然后自左向右依次为各引脚。从图中可以看出，①、③、⑤单数引脚在弯曲一侧，②、④、⑥双数引脚弯曲在另一侧。

图6-55b所示的曲插集成电路中，它的左侧有一个缺口，此时最左端引脚为第一根引脚①脚，自左向右依次为各引脚，也是单数引脚在一侧排列，双数引脚在另一则排列，见图中引脚分布所示。

单列曲插集成电路的外形远不止上述两种，但它们都有一个标记来指示第一根引脚的位置，然后依次从左向右为各引脚，单数引脚为一侧，双数引脚为另一侧，这是单列曲插集成电路的引脚分布规律，以此规律可以很方便地分辨出集成电路的各引脚号。

当集成电路上无明显标记时，可将集成电路型号一面朝着自己，引脚向下，然后最左侧第一根引脚是集成电路的①脚，从左向右依次为各引脚，且也是单数的引脚在一侧，双数引脚在另一侧。
