七种发光二极管引脚极性识别方法

为了不影响发光二极管的正常发光,在外壳上不标出型号和极性。

1.长短引脚方式区别正负极引脚方法

图6-35所示是用引脚长短区别正、负极性引脚的发光二极管,它的两根引脚一长一短,长的一根是正极,短的引脚为负极。

2.突键方式区别正负极引脚方法


图6-35 用引脚长短区别正、负极性引脚的发光二极管

图6-36所示是突键方式表示正极性引脚方法,发光二极管底座上有一个突键,靠在此键最近的一根引脚为正极。

3.三根引脚变色发光二极管引脚识别方法之一

图6-37所示是三根引脚的变色发光二极管引脚识别方法示意图,依据引脚分布规律可以方便地确定各引脚。

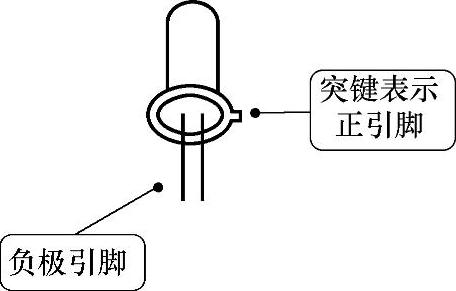

图6-36 突键方式表示正极性引脚方法

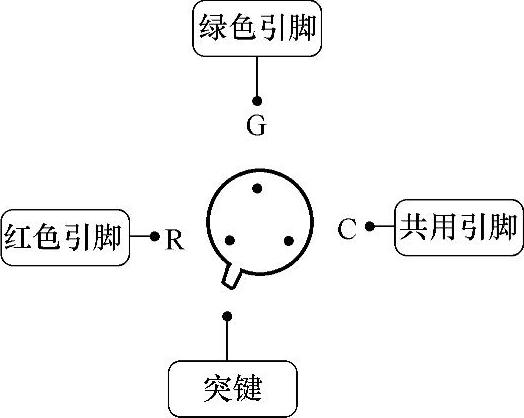

图6-37 三根引脚的变色发光二极管引脚识别方法

4.三根引脚变色发光二极管引脚识别方法之二

图6-38所示是另一种三根引脚发光二极管引脚分布规律和内电路示意图。内设两只不同颜色发光二极管,K为共同引脚。

5.六根引脚发光二极管引脚识别方法(www.daowen.com)

图6-39所示是六根引脚发光二极管引脚分布规律和内电路示意图。它内部为二组三根引脚的发光二极管。

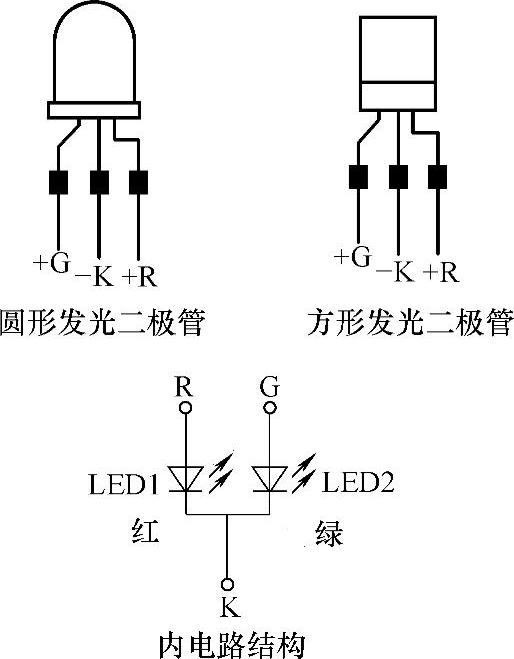

图6-38 一种三根引脚发光二极管引脚分布规律和内电路示意图

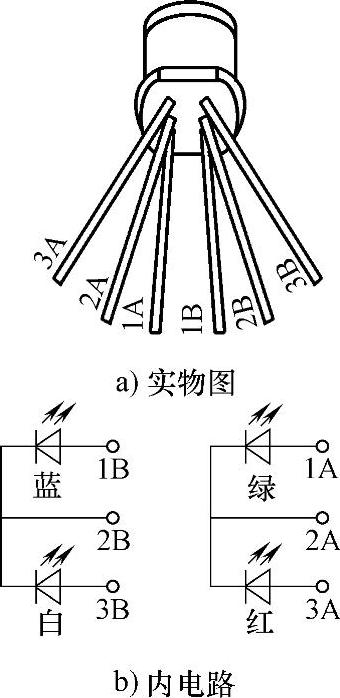

图6-39 六根引脚发光二极管引脚分布规律和内电路示意图

6.电压控制型发光二极管引脚识别方法

图6-40所示是电压控制型发光二极管示意图。

电压控制型发光二极管两根引脚中长一根为正极性引脚,短的为负极性引脚。这种发光二极管的发光颜色有红、黄、绿等,工作电压有5V、9V、12V、18V、19V、24V共6种规格,常用的是BTV系列。

7.闪烁型发光二极管引脚识别方法

闪烁型发光二极管是一种由CMOS集成电路和发光二极管组成的特殊发光器件,图6-41所示是闪烁型发光二极管示意图。它的两根引脚中,长引脚是正极性引脚,短引脚是负极性引脚。

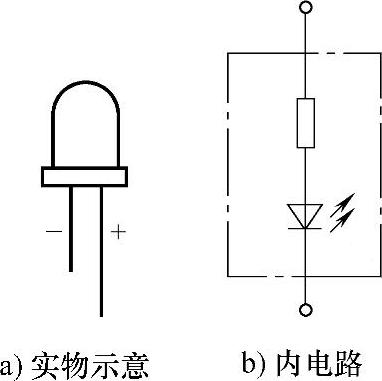

图6-40 电压控制型发光二极管示意图

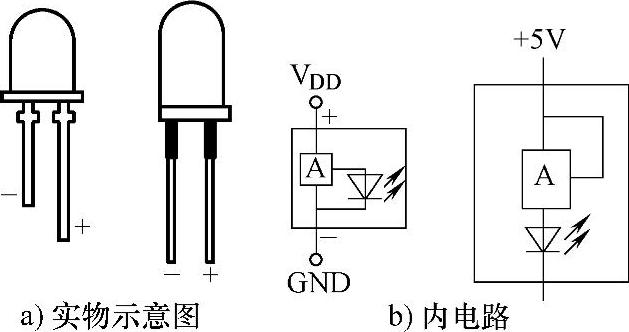

图6-41 闪烁型发光二极管示意图
