二极管两根引脚有正负之分，分清两根引脚主要是利用二极管上的标记。

二极管引脚还要通过万用表的检测来识别。

二极管正极和负极引脚识别是比较方便的，通常情况下通过观察二极管的外形和引脚极性标记，能够直接分辨出二极管两根引脚的正、负极性。

1.常见极性标注形式

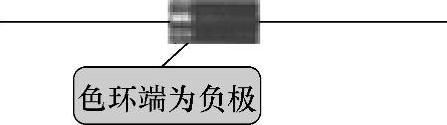

图6-31所示是二极管常见极性标注形式示意图，这是塑料封装的二极管，用一条灰色的色带表示出二极管的负极。

2.电路符号极性标注形式

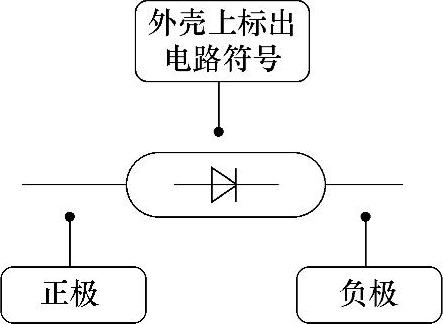

图6-32所示是二极管电路符号极性标注形式示意图，根据电路符号可以知道正、负极，图中右侧为负极，左侧为正极。

图6-31 二极管常见极性标注形式

(www.daowen.com)

图6-32 二极管电路符号极性标注形式

3.贴片二极管负极标注形式

图6-33所示是贴片二极管负极标注形式示意图，在负极端用一条灰杠表示。

4.大功率二极管引脚极性识别方法

图6-34所示是大功率二极管引脚极性识别方法示意图，这是采用外形特征识别二极管极性的方法示意图。图中所示二极管的正、负极引脚形式不同，这样也可以分清它的正、负极，带螺纹的一端是负极，这是一种工作电流很大的整流二极管。

图6-33 贴片二极管负极标注形式

图6-34 大功率二极管引脚极性识别方法
