扬声器有两根引脚，它们分别是音圈的头和尾引出线，当两只以上扬声器同时运用时，要注意扬声器两根引脚的极性，当电路中只用一只扬声器时，它的两根引脚没有极性之分。另外，扬声器的引脚极性是相对的，不是绝对的，只要在同一电路中运用的各扬声器极性规定一致即可。

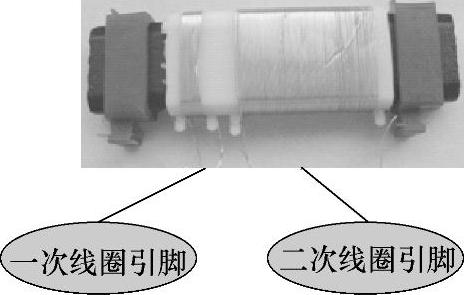

图6-28 磁棒天线线圈引脚识别方法

重要提示

在多于一只扬声器运用时，要分清扬声器引脚极性的原因是：当两只扬声器不是同极性相串联或并联时，流过这两只扬声器音圈的电流方向不同，一个是从音圈的头流入，另一个是从音圈的尾流入。这样当一只扬声器的纸盆向前振动时，另一只扬声器的纸盆为向后振动，两只扬声器纸盆振动的相位相反，使一部分空气振动的能量被抵消。

所以，要求多于一只扬声器在同一设备中运用时，要同极性相串联或并联，以使各扬声器纸盆振动的方向一致。

1.扬声器引脚直接识别方法

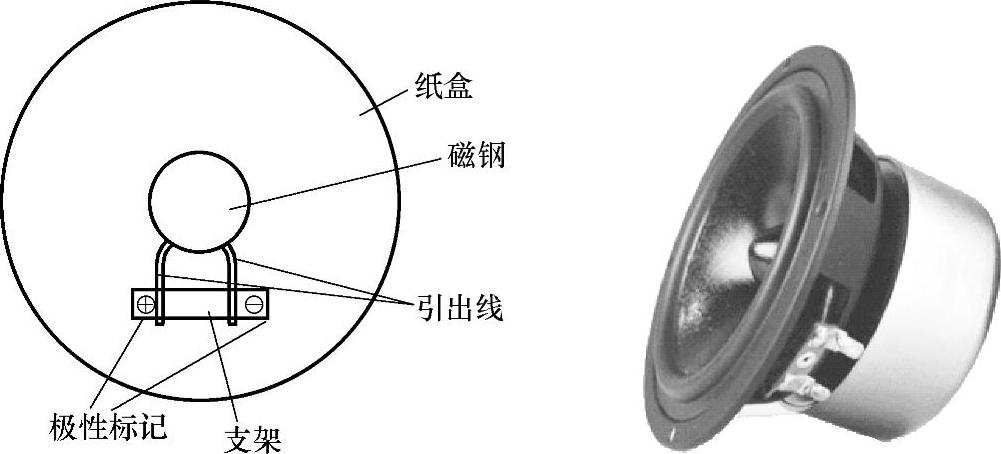

图6-29所示是扬声器背面的接线架示意图。从图6-29中可以看出，在支架上已经标出了两根引线的正、负极性，此时可以直接识别出来。

图6-29 扬声器背面的接线架示意图(www.daowen.com)

2.扬声器引脚试听判别方法

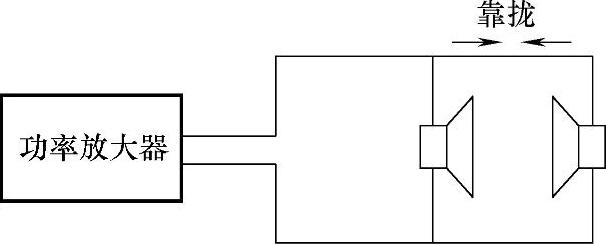

如图6-30所示，将两只扬声器按图示方式接线，即将两只扬声器两根引脚任意并联起来，再接在功率放大器的输出端，给两只扬声器馈入电信号，此时两只扬声器同时发出声音。

然后，将两只扬声器口对口地接近，此时若声音越来越小了，说明两只扬声器是反极性并联的，即一只扬声器的正极与另一只扬声器的负极相并联了。

图6-30 扬声器接线示意图

重要提示

这个识别方法原理：当两只扬声器反极性并联时，一只扬声器的纸盆向里运动，另一只扬声器的纸盆向外运动，这时两只扬声器口与口之间的声压减小，所以声音低了。当两只扬声器相互接近之后，两只扬声器口与口之间的声压更小，所以声音更小。

除上述几种方法之外，还可以使用万用表进行扬声器的引脚识别。
