四种可变电容器引脚识别方法

1.单联可变电容器引脚识别方法

图6-21所示是两种单联可变电容器的外形图示意图,根据这个示意图可以识别各引脚。

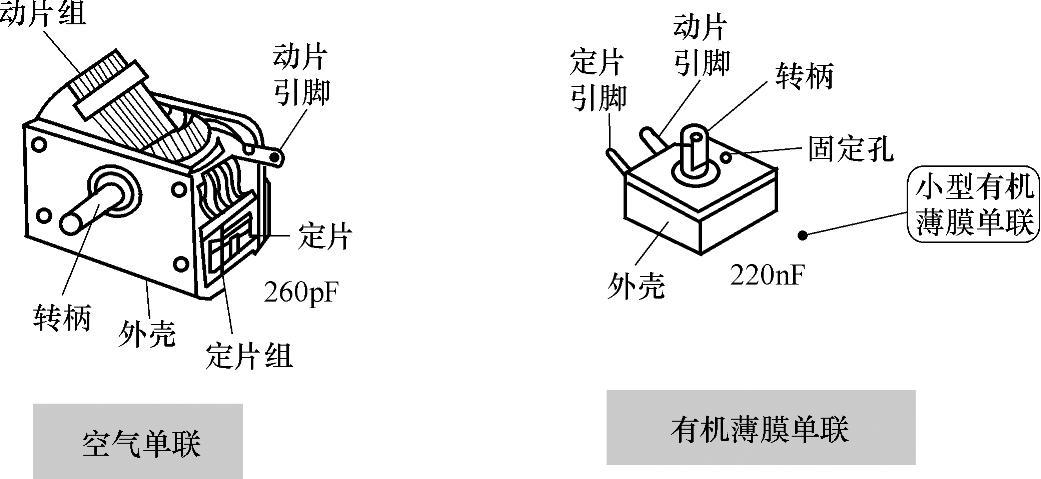

图6-21 两种单联可变电容器外形图

重要提示

在有机薄膜单联可变电容器中,定片引脚在左侧端点,而动片引脚设在中间,以便区别动、定片引脚。

2.等容双联可变电容器引脚识别方法

(1)等容空气双联可变电容器引脚识别方法。图6-22所示是等容空气双联可变电容器引脚识别方法示意图,根据这一示意图可以方便识别各引脚。

重要提示

两个联的动片共用一个动片引脚,这样双联共有三根引脚,两个定片的引脚,另一个是共用的动片引脚。

由于两个联的容量相等,所以可不分哪个是调谐联(用于天线调谐回路),哪个是振荡联(用于本振回路),使用中出于减小干扰的考虑,一般将远离转柄的一个联作为振荡联。

(2)等容小型密封双联可变电容器引脚识别方法。图6-23所示是等容小型密封双联可变电容器引脚识别方法示意图,根据这一示意图可以方便识别各引脚。

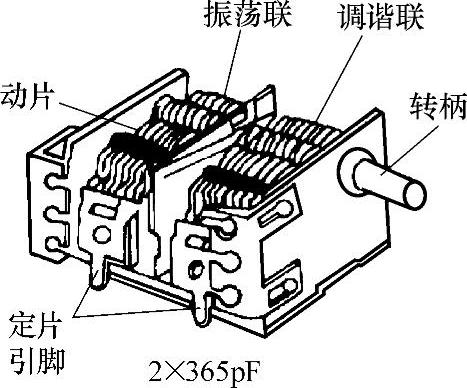

图6-22 等容空气双联可变电容器引脚识别方法示意图

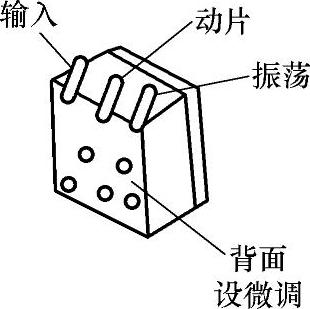

图6-23 等容小型密封双联可变电容器引脚识别方法示意图

3.差容双联可变电容器引脚识别方法(www.daowen.com)

(1)差容空气双联可变电容器引脚识别方法。图6-24所示是差容空气双联可变电容器引脚识别方法示意图,依据这一实物图可以方便地分清各引脚,输入联即为调谐联。

重要提示

由于差容双联可变电容器中的两只可变电容器的最大容量不相等,所以使用中必须分清这两只可变电容器的定片引脚,两只可变电容器的动片引脚仍然共用。

(2)小型有机薄膜双联可变电容器引脚识别方法。图6-25所示是小型有机薄膜双联可变电容器引脚识别方法示意图,依据这一实物图可以方便地分清各引脚。

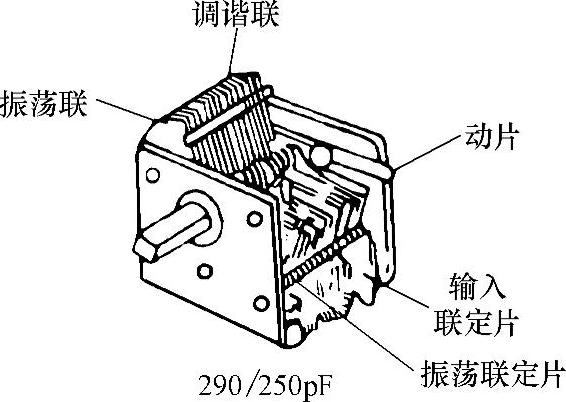

图6-24 差容空气双联可变电容器引脚识别方法示意图

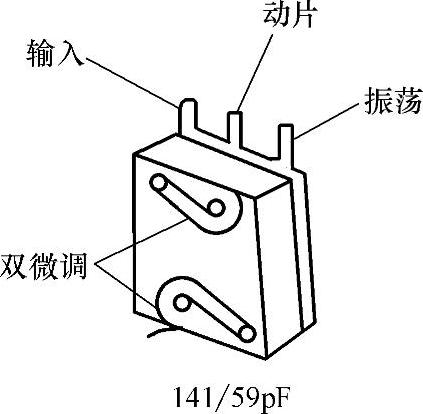

图6-25 小型有机薄膜双联可变电容器引脚识别方法示意图

(3)超小型有机薄膜双联可变电容器引脚识别方法。图6-26所示是超小型有机薄膜双联可变电容器引脚识别方法示意图,依据这一实物图可以方便地分清各引脚。

4.四联可变电容器引脚识别方法

图6-27所示是有机薄膜四联可变电容器引脚识别方法示意图,依据这一实物图可以方便地分清各引脚。


图6-26 超小型有机薄膜双联可变电容器引脚识别方法示意图

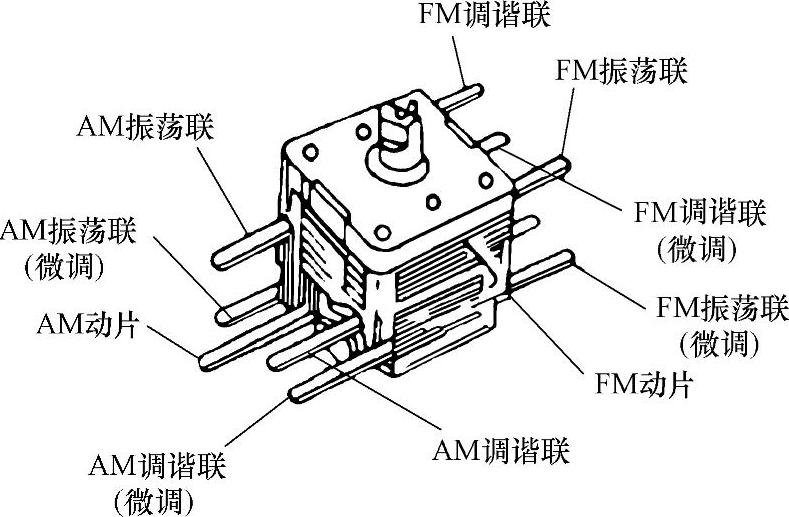

图6-27 有机薄膜四联可变电容器的引脚分布示意图
