在使用中，必须识别电解电容器的正、负极性引脚。

1.普通电解电容器正负引脚识别方法

图6-11所示是普通电解电容器正负引脚识别方法示意图，通常情况下会在电解电容器的外壳上用“-”号表示该引脚为负极性引脚。

在新的电解电容器中采用长短不同的引脚来表示引脚极性，通常长的引脚为正极性引脚，如图6-12所示。当电容器使用之后，由于引脚已剪掉便无法识别极性，所以这种表示方法不够完善。

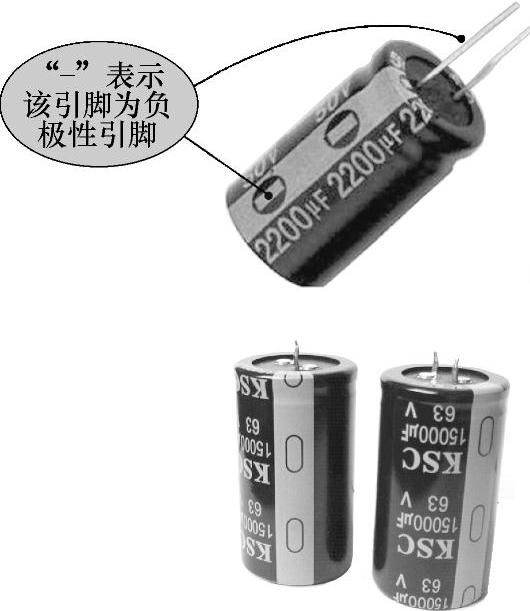

图6-11 普通电解电容器正负引脚识别方法

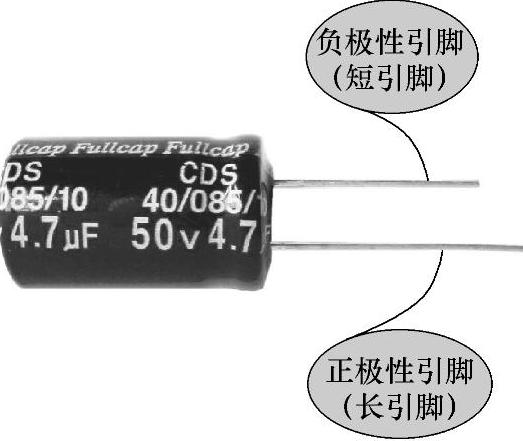

图6-12 电解电容器正负引脚示意图

2.贴片铝电解电容器引脚识别方法

图6-13所示是三种贴片铝电解电容器极性标记示意图，在侧面或顶部有一个黑色标记，以标出负极性引脚位置。

3.贴片钽电解电容器引脚识别方法

图6-14所示是贴片钽电解电容器引脚识别方法示意图，它用一道有色的（黑色或灰色等）杠来表示正极性的引脚，这一点与贴片铝电解电容器不同，需注意。

重要提示

只有分清楚贴片铝电解电容器和贴片钽电解电容器后才能正确区分正负极性引脚。

铝电解电容器的外形特征是上面为圆形的铝外壳，下面为方形。

钽电解电容器的外形特征是长方体形状，一端有杠的标记。

图6-13 三种贴片有极性电解电容器极性标记(www.daowen.com)

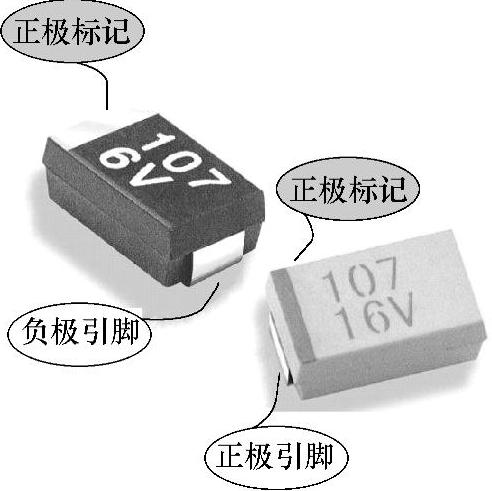

图6-14 贴片钽电解电容器引脚识别方法

4.贴片高分子聚合物固体铝电解电容器引脚识别方法

图6-15所示是普通贴片式高分子聚合物固体铝电解电容器示意图，从图中可以看出它的阳极有道标记，有标记的这根引脚为正极性引脚。

图6-16所示是另一种贴片式高分子聚合物固体铝电解电容器，它的正极直接用“+”表示。

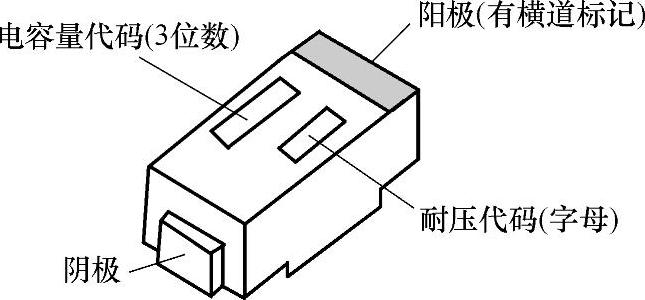

图6-15 普通贴片式高分子聚合物固体铝电解电容器

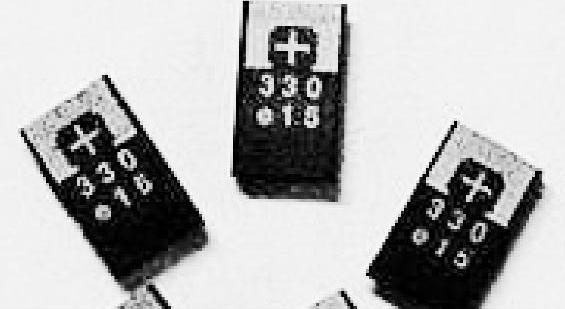

图6-16 贴片式高分子聚合物固体铝电解电容器正极示意图

5.电解电容器防爆口识别方法

在电解电容器上设有防爆设计，图6-17所示是人字形防爆口，此外还有十字形等多种，有的防爆口设在底部，形状也有多种多样。

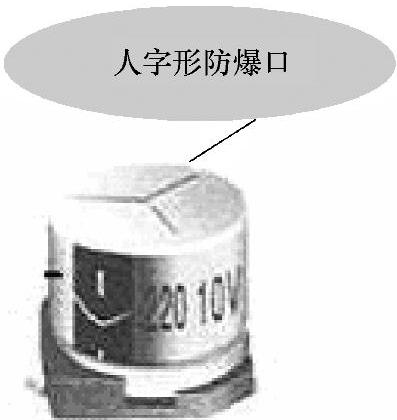

图6-17 电解电容器上的防爆口示意图

6.铝电解电容器加套颜色含义识别方法及使用特性

表6-1所示是铝电解电容器加套颜色含义识别方法及使用特性。

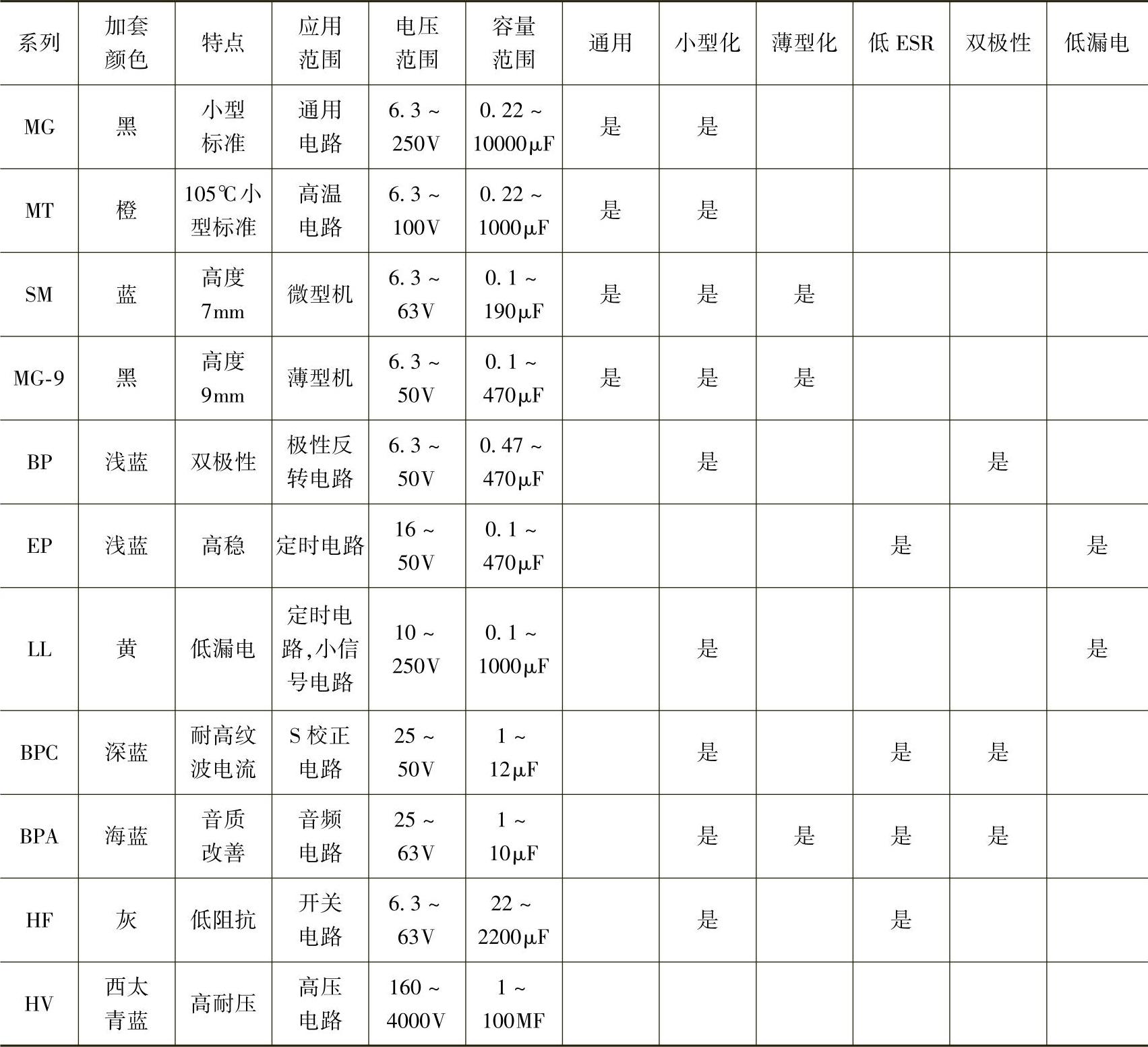

表6-1 铝电解电容器加套颜色含义识别方法及使用特性
